हिन्दी हिन्दी  |
| सामग्री: | |
|---|---|
| बढ़ते विधि: | |
| सतह का उपचार: | |
| दस्ता प्रकार: | |
| मात्रा: | |

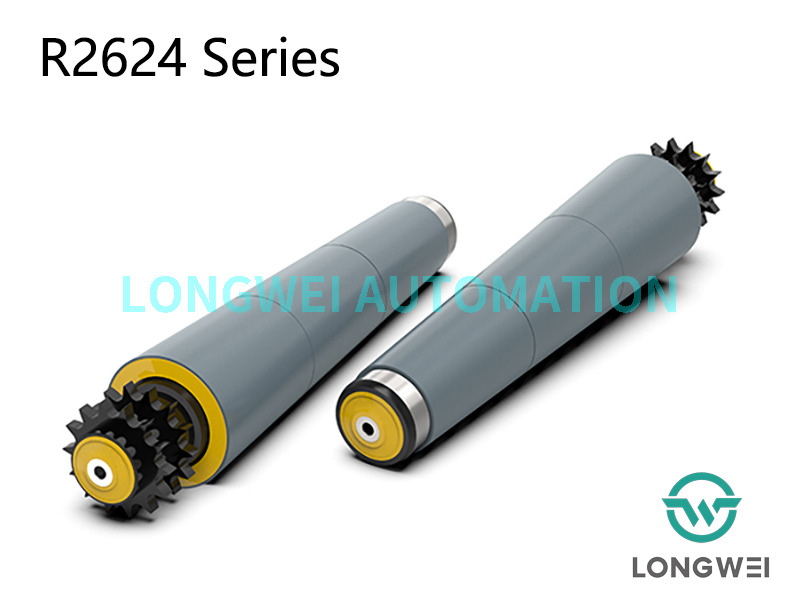

आर2624
RONWIN
HS Code: 8431390000
मीडियम ड्यूटी पॉलिमर स्प्रोकेट टेपर्ड स्लीव कन्वेयर रोलर एक एकीकृत घटक है जो कन्वेयर रोलर के फ़ंक्शन को एक विश्वसनीय ड्राइव तंत्र के साथ जोड़ता है। यह मध्यम-ड्यूटी अनुप्रयोगों के लिए डिज़ाइन किया गया है और ड्राइव श्रृंखला से सीधे रोलर तक गति स्थानांतरित करने के लिए एक पॉलिमर (प्लास्टिक) स्प्रोकेट और एक पतला आस्तीन का उपयोग करता है, जिससे अलग-अलग बीयरिंग और स्प्रोकेट असेंबली की आवश्यकता समाप्त हो जाती है।
सरल शब्दों में, यह एक "रेडी-टू-इंस्टॉल" रोलर है जिसे आप शाफ्ट पर स्लाइड करते हैं, टेपर्ड स्लीव के साथ जगह में लॉक करते हैं, और एक चेन से जोड़ते हैं।
1. रोलर ट्यूब:
सामग्री: आमतौर पर स्टील (पेंटेड, गैल्वनाइज्ड, या स्टेनलेस) या कभी-कभी पॉलिमर से बनाई जाती है। मध्यम ड्यूटी के लिए, यह अक्सर एक गैल्वेनाइज्ड स्टील ट्यूब होती है जिसकी दीवार की मोटाई मध्यम भार के लिए उपयुक्त होती है।
कार्य: यह बेलनाकार सतह है जो उत्पाद को भौतिक रूप से ले जाती है। इसका व्यास और लंबाई रोलर के आकार को परिभाषित करती है (उदाहरण के लिए, 50 मिमी व्यास x 500 मिमी लंबा)।
2. पॉलिमर स्प्रोकेट:
सामग्री: नायलॉन, एसीटल (POM/Delrin), या पॉलियामाइड जैसे उच्च-प्रदर्शन इंजीनियरिंग पॉलिमर से निर्मित।
कार्य: यह स्प्रोकेट स्थायी रूप से रोलर ट्यूब के एक छोर से जुड़ा होता है (अक्सर प्रेस-फिट, मोल्डेड-ऑन, या चाबी से लॉक किया जाता है)। इसके दांत एक मानक रोलर श्रृंखला (जैसे, एएनएसआई #35, #40, #50, आदि) से जुड़ने के लिए डिज़ाइन किए गए हैं।
पॉलिमर क्यों?
कम शोर: धातु-पर-धातु संपर्क की तुलना में बहुत शांत।
संक्षारण प्रतिरोध: जंग नहीं लगेगा।
स्नेहन-मुक्त: स्वच्छ वातावरण (उदाहरण के लिए, भोजन, पैकेजिंग) में संदूषण जोखिम को कम करते हुए, शुष्क रूप से संचालित होता है।
लागत-प्रभावी: आम तौर पर मशीनीकृत स्टील स्प्रोकेट की तुलना में उत्पादन करना सस्ता होता है।
3. पतला आस्तीन (या टेपर-लॉक बुशिंग):
सामग्री: आमतौर पर सटीक-कास्ट या मशीनीकृत स्टील।
फ़ंक्शन: यह डिज़ाइन का शानदार हिस्सा है। यह एक पतली भीतरी बोर और बाहरी धागों वाली झाड़ी है। यह रोलर के अंतिम ढक्कन के अंदर फिट बैठता है।
यह कैसे काम करता है: जब आप बाहरी धागों पर हेक्स नट कसते हैं, तो आस्तीन अक्षीय रूप से खिंच जाती है। इसके टेपर के कारण, इसे रेडियल रूप से बाहर की ओर धकेला जाता है, जिससे रोलर के अंदर एक विशाल यांत्रिक हस्तक्षेप फिट हो जाता है और साथ ही यह वर्गाकार या गोल ड्राइव शाफ्ट पर कसकर चिपक जाता है। यह रोलर को बिना किसी वेल्डिंग, सेट स्क्रू या पिन के शाफ्ट पर सुरक्षित रूप से लॉक कर देता है।
4. बियरिंग्स:
रोलर के अंदर स्थित है, जो इसे स्थिर ड्राइव शाफ्ट पर स्वतंत्र रूप से घूमने की अनुमति देता है। वे आम तौर पर पूर्व-चिकनाई और सीलबंद होते हैं (उदाहरण के लिए, गहरी-नाली बॉल बेयरिंग)।
स्थापना: रोलर को कन्वेयर फ्रेम के पूर्व-स्थापित चौकोर या गोल ड्राइव शाफ्ट पर स्लाइड किया जाता है।
लॉकिंग: पतली आस्तीन पर हेक्स नट को रिंच से कस दिया जाता है। यह क्रिया आस्तीन का विस्तार करती है, रोलर असेंबली को शाफ्ट पर मजबूती से लॉक कर देती है। यह कनेक्शन शाफ्ट से रोलर तक टॉर्क पहुंचाता है।
ड्राइविंग: मोटर द्वारा संचालित एक चेन, रोलर पर पॉलिमर स्प्रोकेट से जुड़ी होती है। जैसे ही चेन चलती है, यह स्प्रोकेट को घुमाती है, जो पूरे रोलर को घुमा देती है (क्योंकि स्प्रोकेट ट्यूब से जुड़ा होता है, और ट्यूब आस्तीन के माध्यम से शाफ्ट पर लॉक हो जाती है)।
आसान स्थापना और निष्कासन: पतला आस्तीन सिस्टम विशेष उपकरणों के बिना त्वरित माउंटिंग और डिसमाउंटिंग की अनुमति देता है। नट को ढीला करने से ताला टूट जाता है, जिससे रखरखाव या प्रतिस्थापन के लिए रोलर को आसानी से शाफ्ट से बाहर निकाला जा सकता है।
शून्य रखरखाव: सीलबंद बियरिंग्स और स्नेहन-मुक्त पॉलिमर स्प्रोकेट का मतलब है कि किसी नियमित ग्रीसिंग या रखरखाव की आवश्यकता नहीं है।
उत्कृष्ट संरेखण: पतला आस्तीन का तंग ताला सही रोलर-टू-शाफ्ट संरेखण सुनिश्चित करता है, डगमगाने और असमान पहनने से रोकता है।
कम कंपन: पॉलिमर स्प्रोकेट सभी धातु प्रणालियों की तुलना में कंपन और शोर को कम करता है।
लागत-प्रभावी: यह एक ऑल-इन-वन समाधान है, जो इन्वेंट्री में भागों की संख्या और असेंबली के लिए श्रम समय को कम करता है।

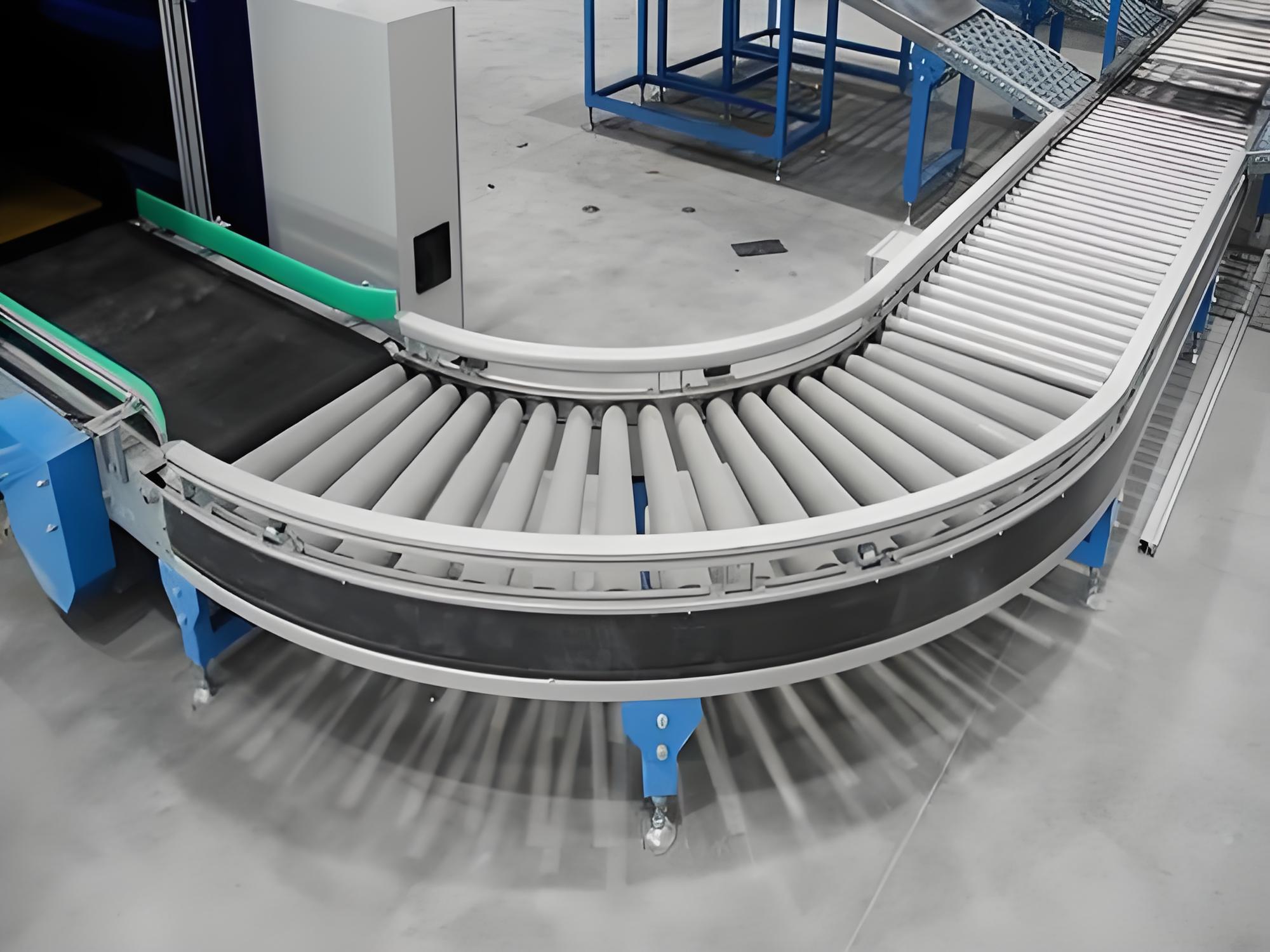

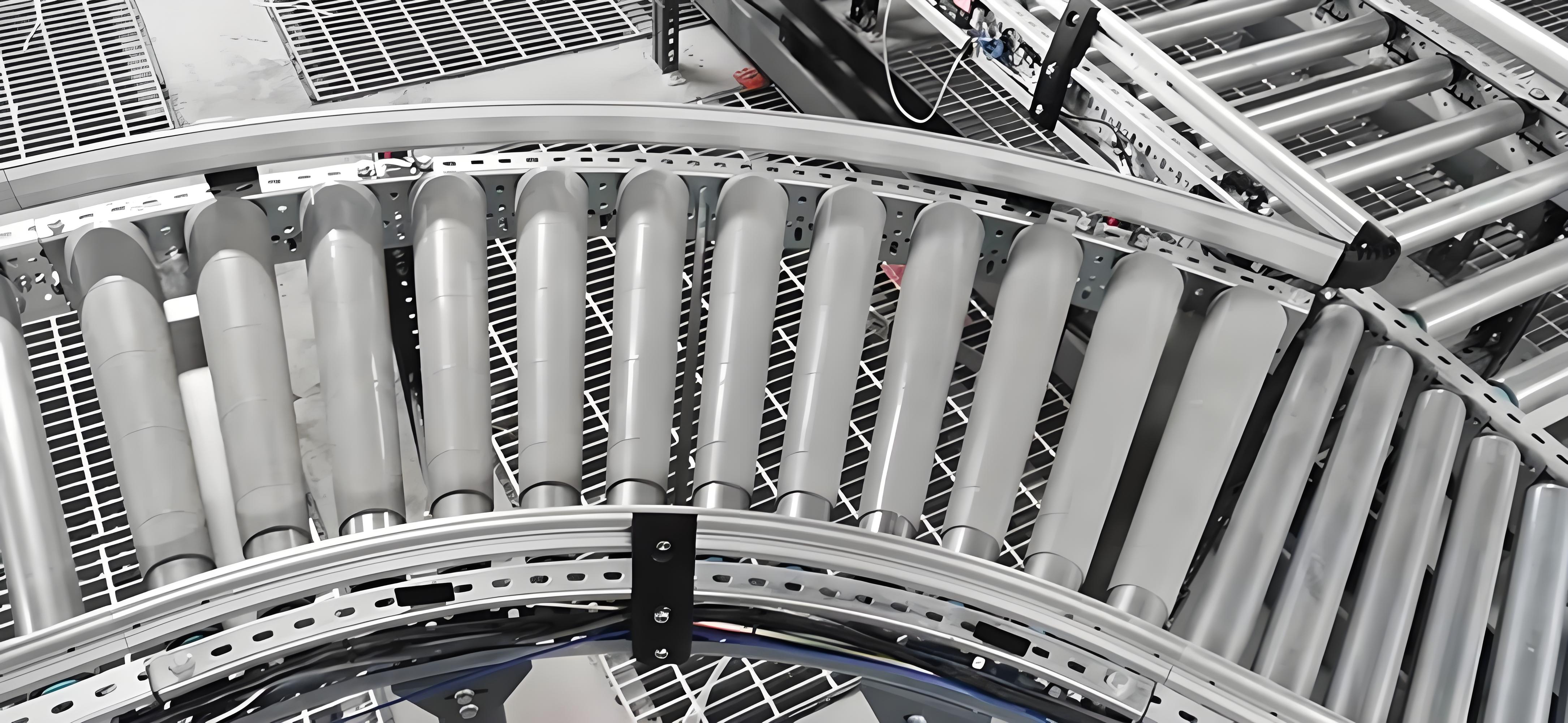

इस प्रकार का रोलर मध्यम-ड्यूटी संचालित रोलर कन्वेयर सिस्टम के लिए आदर्श है जैसे:
पैकेज हैंडलिंग: वितरण केंद्रों और पार्सल सेवाओं में।
खाद्य और पेय प्रसंस्करण और पैकेजिंग: जहां संक्षारण प्रतिरोध और सफाई महत्वपूर्ण है।
बॉक्सिंग सामान कन्वेयर: विनिर्माण और भंडारण में डिब्बों को ले जाने के लिए।
असेंबली लाइन कन्वेयर: जहां सटीक और विश्वसनीय रोलर मूवमेंट की आवश्यकता होती है।

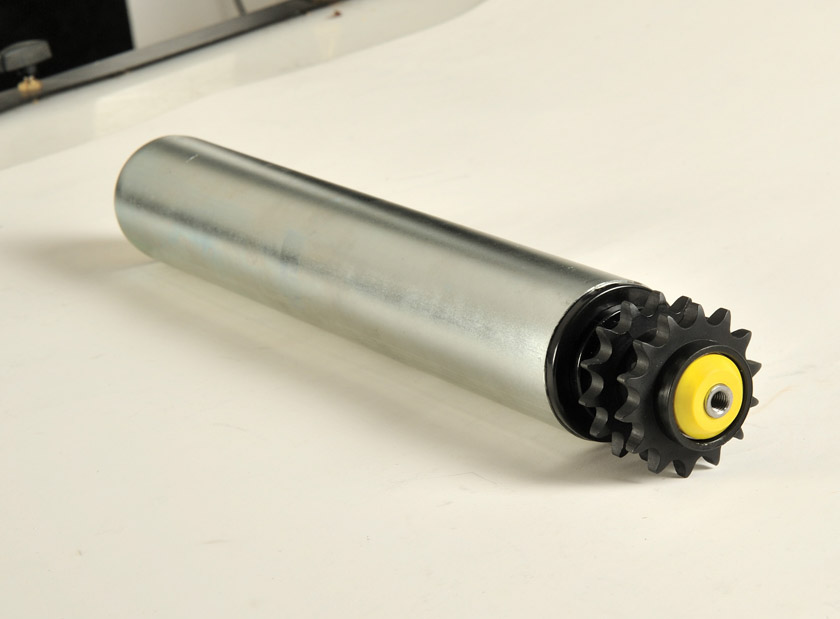

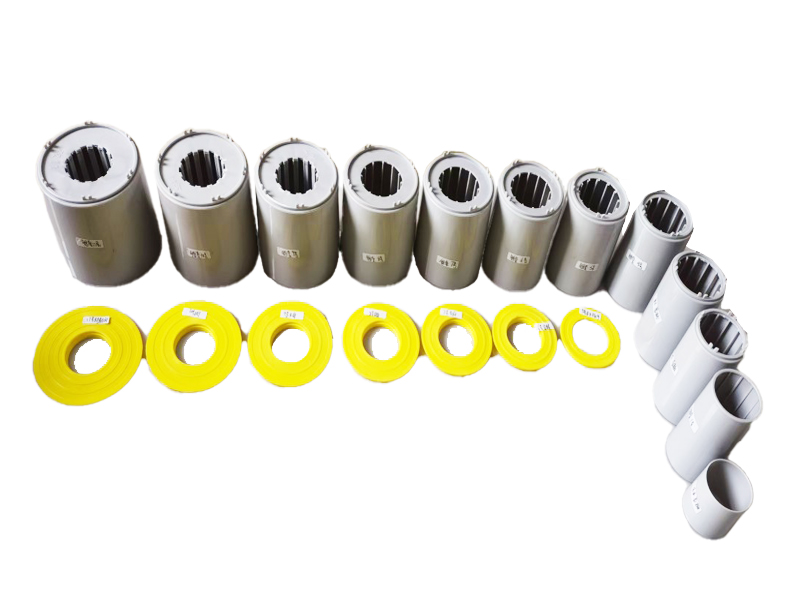

R2224 श्रृंखला डबल पॉलिमर स्प्रोकेट पर आधारित सीधे स्टील रोलर , टेपर्ड स्लीव स्प्रोकेट चालित रोलर शॉकप्रूफ, घर्षण प्रतिरोधी है, और कार्बन स्टील रोलर क्लिंडर को पॉलीप्रोपाइलीन (पीपी) टेपर्ड स्लीव्स में कवर किया जाना चाहिए।
उच्च प्रदर्शन पॉलियामाइड स्प्रोकेट का उपयोग पारंपरिक स्टील वाले के बजाय रोलर के ड्राइविंग तत्व के रूप में किया जाता है, जिसके परिणामस्वरूप तुलनात्मक रूप से कम परिचालन शोर होता है।
बेयरिंग इकाई, जो एक सटीक बॉल बेयरिंग, पॉलिमर बेयरिंग हाउसिंग और एंड कवर से बनी होती है, महत्वपूर्ण है। ऐसा सिर्फ इसलिए नहीं है क्योंकि यह अच्छा दिखता है; यह चुपचाप और सुचारू रूप से चलता भी है।
रोलर की अंतिम टोपी कामकाजी सेटिंग में पानी और धूल के छींटों को प्रभावी ढंग से झेलती है।
स्प्रोकेट और चेन को बहुत जल्दी खराब होने से बचाने के लिए, यह सलाह दी जाती है कि पतले रोलर्स (अक्ष कोण) के बीच 5° के कोण को पार न करें।
आमतौर पर, भेजा गया सामान 50 किलोग्राम से अधिक नहीं ले जाता है।
कार्य तापमान सीमा -5℃ से +40℃ तक।

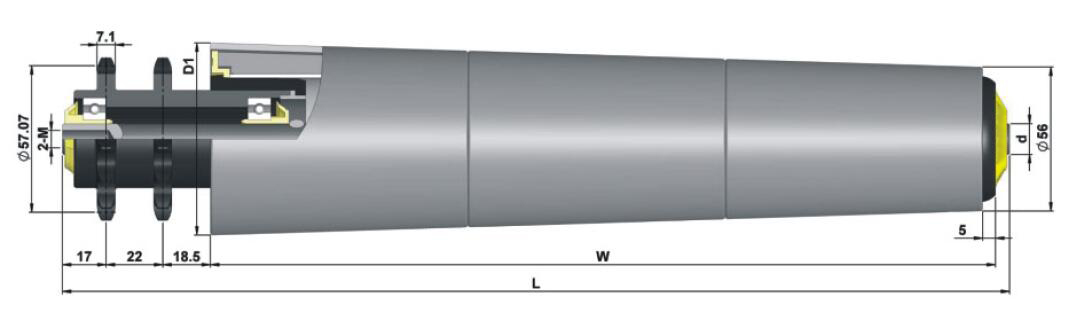

नली Mभौतिक | डी1 | W | डी2 | शाफ़्ट | E | L |
स्टील, स्टेनलेस स्टील | 56 | 200 | 69 | Φ12 | ई=डब्ल्यू+63 | एल=डब्ल्यू+63 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
संक्षेप में, मीडियम ड्यूटी पॉलिमर स्प्रोकेट टेपर्ड स्लीव कन्वेयर रोलर एक स्मार्ट, कुशल और उपयोगकर्ता के अनुकूल घटक है। यह एक स्टील रोलर के स्थायित्व, एक पॉलिमर स्प्रोकेट के शांत, स्वच्छ लाभों और एक पतला आस्तीन के अत्यंत विश्वसनीय और उपयोग में आसान लॉकिंग तंत्र को जोड़ती है, जिससे यह आधुनिक कन्वेयर डिजाइन के लिए एक बहुत लोकप्रिय विकल्प बन जाता है।
