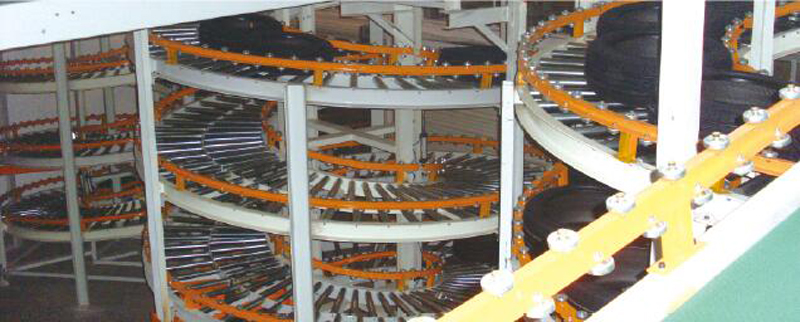

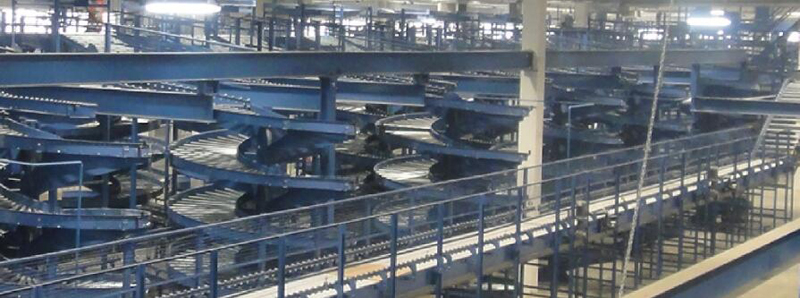

हेलिकल वर्टिकल लिफ्ट कन्वेयर एक उच्च स्वचालित प्रणाली है जिसका उपयोग बहुमंजिला इमारतों या सुविधाओं में निरंतर और कुशल ऊर्ध्वाधर उठाने और माल के क्षैतिज हस्तांतरण को प्राप्त करने के लिए किया जाता है। इसका मुख्य नवाचार पारंपरिक एलिवेटर कार मॉडल को छोड़ने में निहित है। इसके बजाय, यह चैनल की सतह पर एकीकृत रोलर कन्वेयर के साथ एक हेलिकल वर्टिकल लिफ्टिंग चैनल को जोड़ता है, जिससे "सर्पिल सीढ़ी" के समान सामान का निरंतर प्रवाह बनता है।
इस उत्पाद पर विचार करते समय, निम्नलिखित जटिल मापदंडों पर ध्यान देने की आवश्यकता है:
सिस्टम थ्रूपुट: प्रति घंटे संसाधित माल की संख्या (यूनिट/घंटा)।
लिफ्ट की ऊँचाई / गति: कुल उठाने की ऊँचाई और रोलर प्लेटफ़ॉर्म की रैखिक गति।
भार क्षमता: प्रति व्यक्तिगत वस्तु या कन्वेयर की प्रति इकाई लंबाई का अधिकतम वजन (किलो)।
उत्पाद आकार सीमा: न्यूनतम और अधिकतम उत्पाद आयाम (L x W x H) जिसे सिस्टम संभाल सकता है।
मंजिलों और इंटरफेस की संख्या: समर्थित मंजिलों की संख्या और प्रत्येक मंजिल पर क्षैतिज कन्वेयर के साथ डॉकिंग विधि।
नियंत्रण एवं संचार प्रणाली: ऊपरी स्तर की प्रबंधन प्रणालियों (जैसे, पीएलसी नियंत्रण, ईथरनेट संचार) के साथ एकीकरण।
सुरक्षा सुविधाएँ: आपातकालीन रोक, एंटी-जैमिंग, अधिभार संरक्षण, सुरक्षा गार्डिंग, आदि।
| विशिष्टताएँ (इकाई: मिमी) | |
|---|---|
| दिशा संप्रेषित करना | ऊपर, नीचे, दोनों तरफ |
| लोडिंग क्षमता | अधिकतम. 1000 किग्रा |
| उठाने की ऊँचाई | अधिकतम. 2 मी/ड्राइवर |
| संप्रेषण गति | अधिकतम. 30 मी/मिनट |
| संप्रेषित धड़कन | निरंतर |

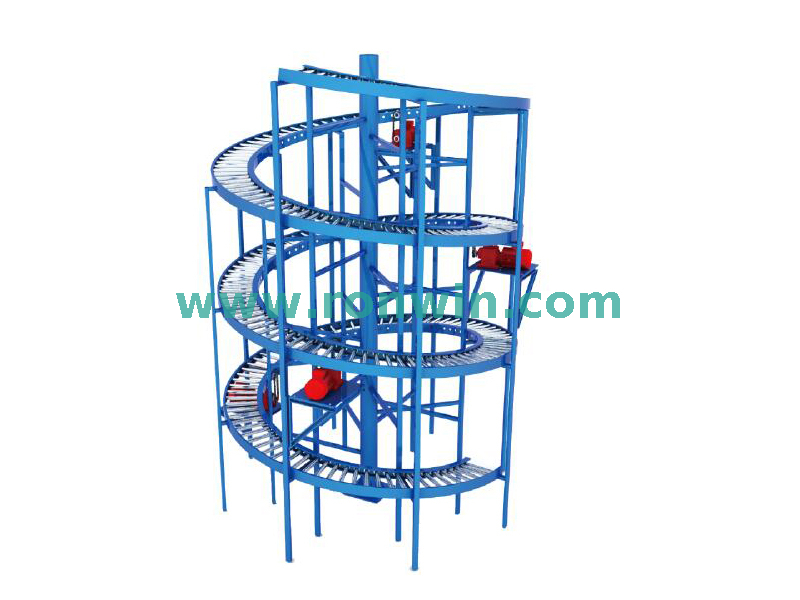

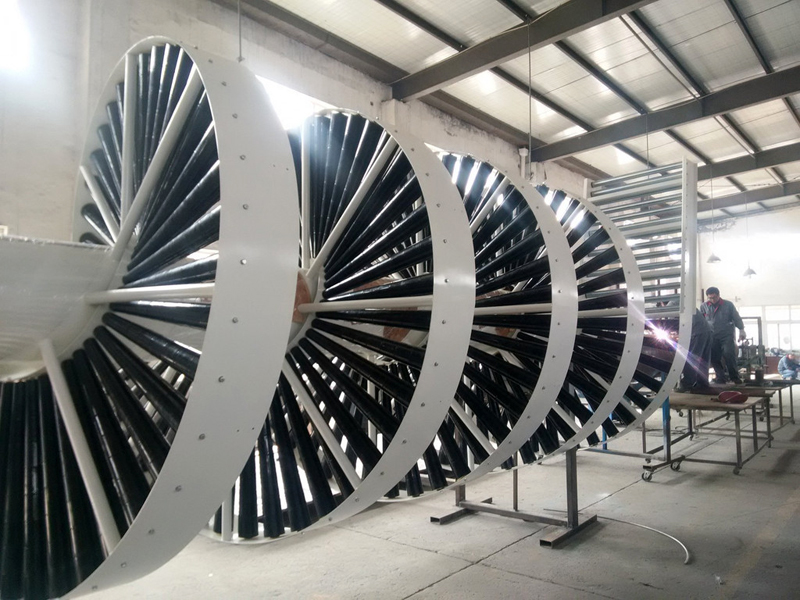

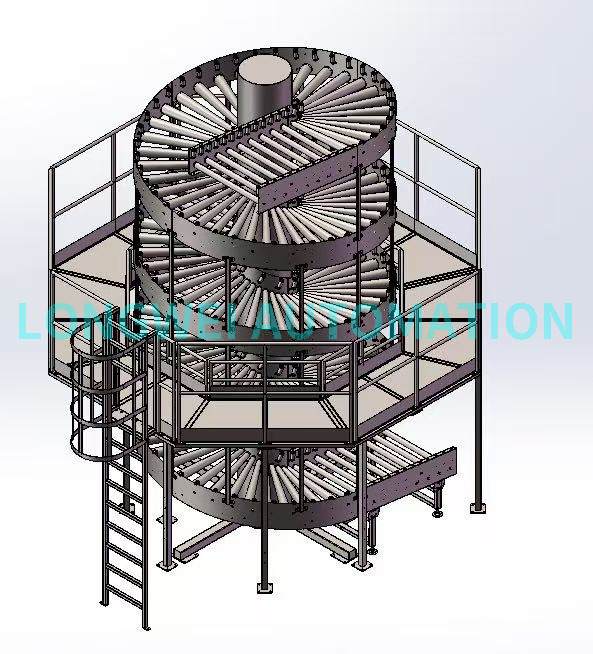

पेचदार ऊर्ध्वाधर ट्रैक:
सिस्टम में एक बड़ी, ऊर्ध्वाधर पेचदार ट्रैक संरचना होती है, जो एक विशाल पेंच के धागे जैसा दिखता है।
यह ट्रैक पारंपरिक एलिवेटर के शाफ्ट और गाइड रेल की जगह लेता है।
एकीकृत रोलर कन्वेयर प्लेटफार्म:
पेचदार ट्रैक के "कदम" कई मोटर चालित रोलर कन्वेयर मॉड्यूल से सुसज्जित हैं।
ये मॉड्यूल एक सिरे से दूसरे सिरे तक जुड़े हुए हैं, जिससे एक विशाल, लगातार और धीरे-धीरे चलने वाली "सर्पिल कन्वेयर बेल्ट" बनती है।
कार्यप्रवाह:
प्रेरण: सिस्टम के आधार स्तर (या किसी निर्दिष्ट मंजिल) पर, सामान को क्षैतिज रोलर कन्वेयर के माध्यम से हेलिकल ट्रैक के प्रवेश द्वार में डाला जाता है। जैसे ही कोई वस्तु हेलिक्स की शुरुआत तक पहुंचती है, इसे लगातार चलने वाले सर्पिल रोलर प्लेटफॉर्म द्वारा "कब्जा" कर लिया जाता है।
लंबवत परिवहन: जैसे-जैसे प्लेटफ़ॉर्म धीरे-धीरे घूमता है, माल पेचदार ट्रैक के साथ आसानी से ऊपर (या नीचे) बढ़ता है। यह प्रक्रिया निरंतर और निर्बाध है, जो पारंपरिक लिफ्ट के "स्टार्ट-स्टॉप-ओपन-क्लोज़" चक्र को समाप्त करती है।
डिस्चार्ज: जब कोई वस्तु अपने लक्ष्य तल तक पहुँचती है, तो सिस्टम एनकोडर या आरएफआईडी तकनीक के माध्यम से उसकी स्थिति की पहचान करता है। एक विशिष्ट डिस्चार्ज तंत्र (जैसे पुशर या डायवर्टर) फिर अंतिम डिलीवरी के लिए मुख्य सर्पिल लाइन से गंतव्य मंजिल के क्षैतिज रोलर कन्वेयर पर सामान उतारता है।
असाधारण थ्रूपुट दक्षता:
सतत संचालन: यह प्राथमिक लाभ है। असेंबली लाइन की तरह सामान लगातार प्रवाहित होता है, जिससे पारंपरिक लिफ्ट से जुड़ा प्रतीक्षा समय समाप्त हो जाता है। यह विशेष रूप से उच्च मात्रा, छोटे बैच के सामान, जैसे ई-कॉमर्स पार्सल और एक्सप्रेस वितरण केंद्रों के लिए उपयुक्त है।
जगह की बचत:
कई अलग-अलग शाफ्ट की आवश्यकता वाले पारंपरिक लिफ्टों के समूह की तुलना में, एक एकल हेलिकल वर्टिकल कन्वेयर सिस्टम छोटे पदचिह्न और उच्च स्थान उपयोग के साथ समान ऊर्ध्वाधर परिवहन क्षमता प्राप्त कर सकता है।
उच्च स्वचालन एवं बुद्धिमत्ता:
इसे माल की एंड-टू-एंड स्वचालित पहचान, ट्रैकिंग और रूटिंग के लिए समग्र कारखाने या गोदाम प्रबंधन प्रणालियों (डब्ल्यूएमएस, डब्ल्यूसीएस) में आसानी से एकीकृत किया जा सकता है।
लचीलापन और स्केलेबिलिटी:
परिचालन गति को प्रवाह की मांग के आधार पर समायोजित किया जा सकता है। सैद्धांतिक रूप से, हेलिकल कॉइल्स (ऊंचाई) की संख्या बढ़ाकर सिस्टम को अधिक मंजिलों के लिए अनुकूलित किया जा सकता है।
कम उत्पाद क्षति:
चिकनी पेचदार चढ़ाई/उतरने से पारंपरिक लिफ्टों की स्टार्ट-स्टॉप गति के कारण होने वाले झटके और कंपन से बचा जा सकता है।
इस प्रणाली का उपयोग आम तौर पर अत्यधिक उच्च रसद दक्षता आवश्यकताओं वाले परिदृश्यों में किया जाता है:
पार्सल छँटाई केंद्र: जमीनी स्तर के अनलोडिंग क्षेत्र से ऊपरी स्तर के छँटाई क्षेत्रों तक तेजी से और लगातार पैकेज उठाने के लिए।
ई-कॉमर्स वेयरहाउसिंग और लॉजिस्टिक्स केंद्र: बहु-स्तरीय "सामान-से-व्यक्ति" चयन कार्यस्थानों के बीच टोट्स या ऑर्डर बॉक्स के कुशल संचलन को सक्षम बनाता है।
बड़े स्वचालित भंडारण और पुनर्प्राप्ति सिस्टम (एएस/आरएस): विभिन्न मंजिलों पर भंडारण क्षेत्रों को इनबाउंड/आउटबाउंड प्रसंस्करण क्षेत्रों से जोड़ता है।
एयरपोर्ट बैगेज हैंडलिंग सिस्टम: चेक-इन काउंटरों से विभिन्न स्तरों पर छँटाई वाले क्षेत्रों तक लगातार सामान पहुँचाता है।
औद्योगिक उत्पादन लाइनें: बहुमंजिला कारखानों में विभिन्न प्रक्रिया मंजिलों के बीच सामग्री और अर्ध-तैयार उत्पादों का परिवहन।
अंत में, हेलिकल वर्टिकल लिफ्ट कन्वेयर एक सतत ऊर्ध्वाधर संदेश समाधान है जो आधुनिक लॉजिस्टिक्स स्वचालन के शिखर का प्रतिनिधित्व करता है। अपने सरल पेचदार डिजाइन के माध्यम से, यह क्षैतिज परिवहन के साथ ऊर्ध्वाधर उठाने को सहजता से एकीकृत करता है, जो पारंपरिक आंतरायिक ऊर्ध्वाधर परिवहन मॉडल को मौलिक रूप से बदल देता है। यह बहु-मंजिला लॉजिस्टिक्स सुविधाओं के लिए अद्वितीय दक्षता, घनत्व और स्वचालन स्तर प्रदान करता है, जिन्हें भारी मात्रा में माल को संभालने की आवश्यकता होती है। यह भविष्य के स्मार्ट गोदामों और अत्यधिक कुशल कारखानों के निर्माण के लिए प्रमुख मुख्य घटकों में से एक है।
