बीसीपी-आर
RONWIN
HS Code: 8431390000
भूमिका स्थिति निर्धारण: यह सिस्टम में "अनुयायी" है, "नेता" नहीं।
कार्यात्मक कोर: इसके मुख्य कार्यों में कन्वेयर बेल्ट और सामग्रियों के वजन का समर्थन करना, कन्वेयर बेल्ट की गति की दिशा बदलना और ड्राइव रोलर पर कन्वेयर बेल्ट के रैप कोण को बढ़ाना शामिल है। ड्राइव रोलर से इसका मूलभूत अंतर है:

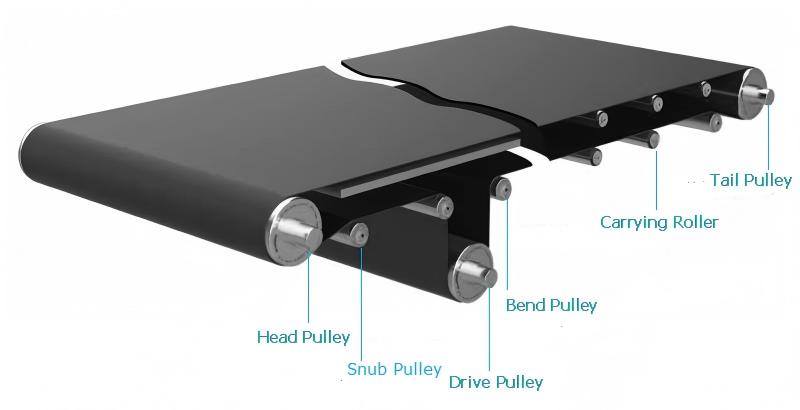

ड्राइव रोलर (सक्रिय रोलर): मोटर और रेड्यूसर से जुड़ा, यह शक्ति का स्रोत है, घर्षण के माध्यम से कन्वेयर बेल्ट को "खींचता है" या "धकेलता है"।
चालित रोलर (आइडलर रोलर): कोई शक्ति नहीं, निष्क्रिय रूप से घूमता है।
कन्वेयर सिस्टम में उनकी स्थिति और कार्य के आधार पर, आइडलर रोलर्स को निम्नलिखित प्रमुख श्रेणियों में वर्गीकृत किया जा सकता है।
पद: लोडिंग ज़ोन और मध्यवर्ती अनुभागों में स्थित कन्वेयर के ऊपरी स्ट्रैंड पर स्थापित किया गया है।
समारोह: सामग्री और कन्वेयर बेल्ट के वजन को सीधे समर्थन दें, जिससे बेल्ट का सुचारू संचालन सुनिश्चित हो सके।
सामान्य प्रकार:
ट्रफिंग आइडलर: आमतौर पर लोडिंग क्षमता बढ़ाने और सामग्री के रिसाव को रोकने के लिए गर्त के आकार में व्यवस्थित तीन या पांच रोलर्स होते हैं।
फ़्लैट आइडलर: पैक किए गए सामान या हल्के भार वाले अनुभागों में ले जाने के लिए उपयोग किए जाने वाले एकल सीधे रोलर्स।
इम्पैक्ट आइडलर: लोडिंग बिंदुओं पर स्थापित, इन रोलर्स में सामग्री के प्रभाव को अवशोषित करने और कन्वेयर बेल्ट की सुरक्षा के लिए सतह पर रबर के छल्ले होते हैं।
पद: कन्वेयर के निचले स्ट्रैंड पर, उस पथ के साथ स्थापित किया गया है जहां बेल्ट अनलोडिंग के बाद ड्राइव रोलर पर लौटता है।
समारोह: खाली रिटर्न बेल्ट का समर्थन करें।
सामान्य प्रकार: आमतौर पर सपाट आलसी व्यक्ति। कभी-कभी बेल्ट प्रशिक्षण में सहायता करने और गलत संरेखण को रोकने के लिए वी-आकार या रिवर्स वी-आकार के आइडलर का उपयोग किया जाता है।
पद: सिर, पूंछ, तनाव उपकरण, या किसी भी स्थान पर स्थापित किया गया जहां बेल्ट दिशा में बदलाव की आवश्यकता होती है।
समारोह: कन्वेयर बेल्ट को 180°, 90° या अन्य कोणों पर घूमने में सक्षम करें।
विशेषताएँ: आमतौर पर आकार में बड़ा होता है और इसमें कई छोटे रोलर्स के सेट के बजाय एक पूरा ड्रम होता है। टेल पुली बेंड आइडलर रोलर का सबसे विशिष्ट प्रकार है, जो बेल्ट को रिटर्न अवस्था से ले जाने वाली अवस्था में परिवर्तित करता है।
पद: आमतौर पर ड्राइव रोलर के पास स्थापित किया जाता है, कन्वेयर बेल्ट के ले जाने वाले पक्ष के खिलाफ दबाया जाता है।
समारोह: कन्वेयर बेल्ट और ड्राइव रोलर के बीच रैप एंगल और घर्षण को बढ़ाएं, फिसलन को रोकें और प्रभावी पावर ट्रांसमिशन सुनिश्चित करें।
एक सामान्य आइडलर रोलर में आम तौर पर निम्नलिखित घटक होते हैं।
रोलर बॉडी: रोलर का मुख्य भाग. सामान्य सामग्रियों में शामिल हैं:
स्टील पाइप: सबसे अधिक इस्तेमाल की जाने वाली सामग्री, कम लागत और अच्छी मजबूती प्रदान करती है।
पीवीसी/प्लास्टिक: संक्षारण प्रतिरोधी और हल्का, अक्सर स्वच्छता या संक्षारण-रोधी आवश्यकताओं वाले उद्योगों में उपयोग किया जाता है, जैसे कि खाद्य और रासायनिक क्षेत्र।
स्टेनलेस स्टील: उच्च संक्षारण प्रतिरोध प्रदान करता है और कड़े स्वच्छता मानकों को पूरा करता है, जो इसे भोजन और फार्मास्यूटिकल्स जैसे उद्योगों के लिए उपयुक्त बनाता है।
दस्ता: आमतौर पर कार्बन स्टील से बना, यह रोलर बॉडी के केंद्र से होकर गुजरता है और मुख्य भार वहन करने वाले घटक के रूप में कार्य करता है।
बियरिंग्स: रोलर के सुचारू और लचीले घुमाव को सुनिश्चित करने के लिए शाफ्ट के दोनों सिरों पर स्थापित किया गया। सामान्य प्रकारों में गहरी नाली बॉल बेयरिंग और सुई रोलर बेयरिंग शामिल हैं। धूल और नमी के प्रवेश को रोकने के लिए सीलिंग प्रदर्शन महत्वपूर्ण है।
मुहरें: स्नेहक रिसाव और दूषित पदार्थों के प्रवेश को रोककर बीयरिंगों को सुरक्षित रखें, जिससे रोलर की सेवा जीवन में काफी वृद्धि होगी।
अंत कैप्स/सर्कल: बियरिंग्स और शाफ्ट की स्थिति सुरक्षित करें।
यद्यपि आइडलर रोलर्स निष्क्रिय घटक हैं, उनकी स्थिति सीधे पूरे कन्वेयर सिस्टम के संचालन को प्रभावित करती है।
1. ऑपरेटिंग प्रतिरोध का प्राथमिक स्रोत: कन्वेयर के ऑपरेटिंग प्रतिरोध का लगभग 60% -70% आइडलर रोल के घूर्णी प्रतिरोध से आता है। इसलिए, उच्च-गुणवत्ता और सुचारू रूप से घूमने वाले आइडलर रोल ऊर्जा की खपत को काफी कम कर सकते हैं।
2. कन्वेयर बेल्ट जीवनकाल।
जब्त या "मृत" रोल: ये कन्वेयर बेल्ट के साथ गंभीर घर्षण पैदा कर सकते हैं, बेल्ट कवर रबर को तेजी से खराब कर सकते हैं और यहां तक कि आग का खतरा भी पैदा कर सकते हैं।
गलत संरेखण/ट्रैकिंग मुद्दे: इससे कन्वेयर बेल्ट के किनारे घिस सकते हैं और फट सकते हैं।
3. सामग्री परिवहन की स्थिरता: आइडलर रोल ले जाने की दूरी और लचीलापन सीधे सामग्री के सुचारू परिवहन को प्रभावित करता है, जिससे रिसाव और कंपन को रोका जा सकता है।
4. शोर स्रोत: क्षतिग्रस्त बीयरिंग या अपर्याप्त चिकनाई वाले आइडलर रोल महत्वपूर्ण शोर उत्पन्न कर सकते हैं।
लोड: सामग्री के वजन और घनत्व के आधार पर रोलर व्यास, शाफ्ट व्यास और असर प्रकार का चयन करें।

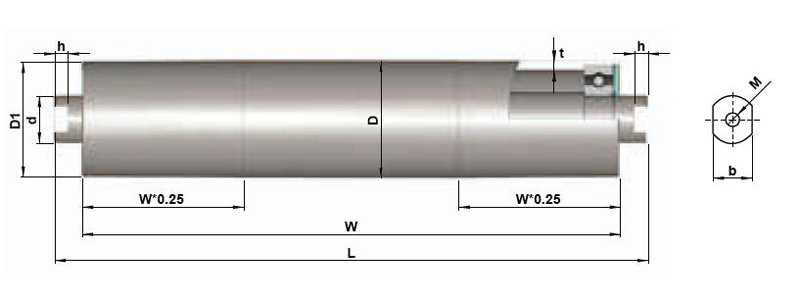

मानक | आकार सीमा | नोट | ||||
| ट्यूब दीया. (डी) | ट्यूब दीवार (टी) | दस्ता दीया. (डी1) | असर मॉडल नं. | ढोल (डी1) | W | |
| Φ51 | 3.0 | Φ20 | 6204 | / | 450～1300 | |
| Φ59 | 6.0 | Φ25 | 6205 | Φ58 | 70～1300 | |
| Φ69 | 4.5 | Φ30 | 6206 | Φ68 | 70～1300 | |
| Φ75 | 4.5 | Φ25/Φ30 | 6205/6208 | Φ74 | 70～1300 | |
| Φ79 | 4.5 | Φ25/Φ30 | 6205/6206 | Φ77.6 | 70～1300 | |
| Φ87 | 6.0 | Φ25/Φ35 | 6205/6307 | Φ85.6 | 70～1300 | |
| Φ100 | 6.0 | Φ30/Φ40 | 6306/6308 | Φ98 | 70～1800 | |
| Φ112 | 6.0 | Φ30/Φ35 | 6306/6307 | Φ110 | 70～1800 | |
| Φ119 | 6.0 | Φ30/Φ40 | 6306/6408 | Φ117 | 70～1800 | |

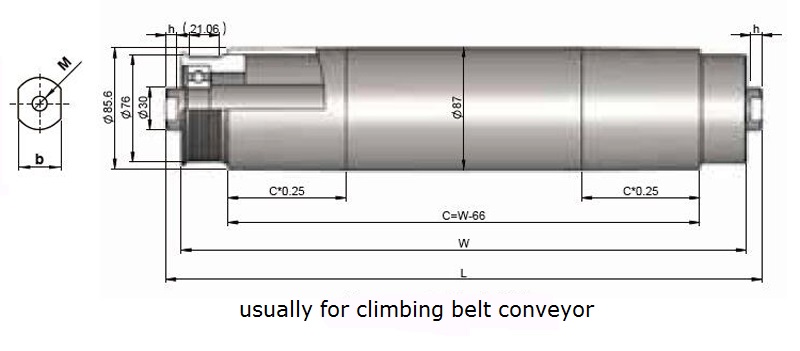

| Φ87 | 4.5 | Φ30 | 6206 | Φ85.6 | 70～1300 | स्टील पॉलीवी चरखी |
पर्यावरण: नमी, उच्च तापमान, संक्षारण, या खाद्य-ग्रेड आवश्यकताओं जैसी स्थितियां सामग्री और सीलिंग प्रकार निर्धारित करती हैं।
कन्वेयर बेल्ट स्पीड: उच्च गति वाले वातावरण में बेहतर गतिशील संतुलन और उच्च गुणवत्ता वाले बीयरिंग की आवश्यकता होती है।
स्थापना विधि: स्पष्ट करें कि क्या रोलर का उपयोग ले जाने, वापस करने या पुनर्निर्देशन उद्देश्यों के लिए किया जाता है।
नियमित निरीक्षण: असामान्य शोर सुनें और उन रोलर्स की जांच करें जो घूम नहीं रहे हैं।
समय पर प्रतिस्थापन: क्षतिग्रस्त, जब्त, या लचीले चालित रोलर्स का पता चलने पर तुरंत बदलें।
स्वच्छता रखरखाव: सुचारू घुमाव सुनिश्चित करने के लिए रोलर्स के दोनों सिरों पर सामग्री जमा होने से रोकें।
लॉन्गवेई ऑटोमेशन आपको अपनी उच्च शक्ति वेल्डिंग और सटीक प्रसंस्करण प्रौद्योगिकियों के अलावा मानकीकृत, क्रमबद्ध उच्च शक्ति, उच्च गुणवत्ता वाले बेल्ट कन्वेयर पुली देने के लिए प्रतिबद्ध है। आप आइडलर, हेड एंड टेल, चालित, बेंड, स्नब और टेकअप पुली समाधान ले जाने के लिए वन-स्टॉप शॉप की पेशकश करने के लिए हम पर भरोसा कर सकते हैं।
