लॉजिस्टिक्स सेंटर के लिए जंगम दूरबीन बेल्ट कन्वेयर
RONWIN

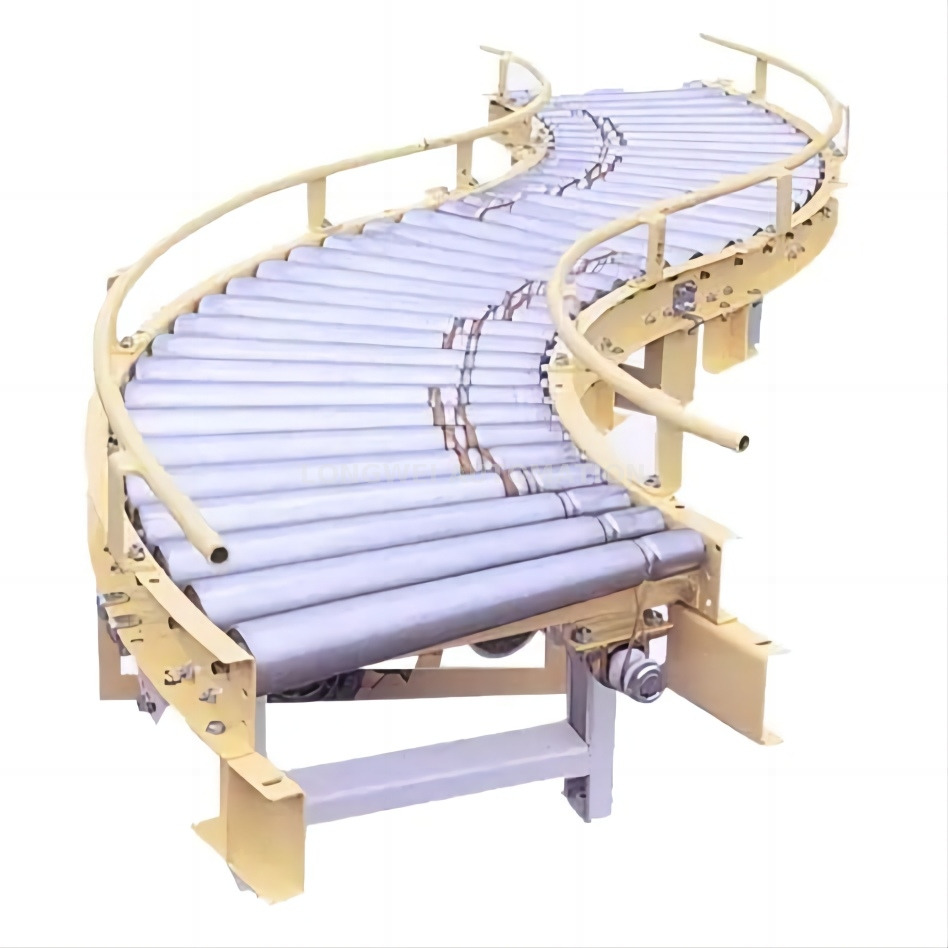

CR300 O-BELT संचालित घुमावदार रोलर कन्वेयर
यह एक संचालित कन्वेयर सेक्शन है, जिसे वक्र, आमतौर पर 30 °, 45 °, 90 ° या 180 ° नेविगेट करने के लिए डिज़ाइन किया गया है। "मध्यम शुल्क " वर्गीकरण का अर्थ है कि यह लोड की एक विशिष्ट श्रेणी को संभालने के लिए बनाया गया है, आम तौर पर 50 किलोग्राम से 450 किलोग्राम (110 पाउंड से 1000 पाउंड) प्रति मीटर के बीच, यह आम औद्योगिक वस्तुओं के विशाल सरणी के लिए उपयुक्त है।
"ओ-बेल्ट चालित " तंत्र से तात्पर्य है कि कैसे शक्ति को स्थानांतरित किया जाता है। एक एकल, निरंतर मोटर एक मुख्य शाफ्ट ड्राइव करता है, और व्यक्तिगत, लोचदार ओ-रिंग बेल्ट (बड़े रबर बैंड के समान) को संचालित रोलर्स पर खांचे पर छीन लिया जाता है। यह एक सकारात्मक ड्राइव सिस्टम बनाता है जो रोलर्स को बदल देता है, आइटम को आगे बढ़ाता है।
इस कन्वेयर का उपयोग तब किया जाता है जब भी वस्तुओं के एक संचालित, नियंत्रित प्रवाह को दिशा बदलने की आवश्यकता होती है। सामान्य अनुप्रयोगों में शामिल हैं:
सॉर्टेशन सिस्टम: वितरण केंद्रों, डाक सुविधाओं और हवाई अड्डों में महत्वपूर्ण जहां पैकेज को कोनों के चारों ओर अलग -अलग छंटनी लेन या स्पर्स के लिए रूट किया जाना चाहिए।
मर्जिंग और डायवर्टिंग लाइनें: उत्पादों को एक एकल फ़ाइल लाइन (मर्ज) में मार्गदर्शन करने के लिए या एक पैकिंग स्टेशन, पैलेटाइज़र या निरीक्षण क्षेत्र की ओर एक मुख्य लाइन से दूर वक्र करने के लिए उपयोग किया जाता है।
असेंबली एंड प्रोडक्शन लाइन्स: मैन्युफैक्चरिंग में, यह उत्पादन लाइन को फैक्ट्री फ्लोर के लेआउट का पालन करने, बाधाओं के चारों ओर नेविगेट करने या दो सीधे कन्वेयर सेक्शन को जोड़ने की अनुमति देता है जो एक सीधी रेखा में नहीं हैं।
प्रक्रिया संक्रमण: प्रक्रियाओं के बीच उत्पादों को पुन: उपयोग करने के लिए उपयोग किया जाता है, जैसे कि एक भरने की मशीन से एक लेबलिंग मशीन तक आइटम खिलाना जो 90 डिग्री के कोण पर तैनात होता है।
पैकेज हैंडलिंग: मैनुअल हस्तक्षेप के बिना बेंड्स के आसपास डिब्बों, टोट्स, केस, और पैलेटाइज्ड लोड जैसी स्थिर, फ्लैट-बॉटम्ड आइटम परिवहन के लिए आदर्श।
इस कन्वेयर की विशेषताएं इसके घुमावदार डिजाइन और ओ-बेल्ट ड्राइव तंत्र का प्रत्यक्ष परिणाम हैं।
चिकनी दिशा परिवर्तन: प्राथमिक सुविधा। यह एक कोने के चारों ओर सामग्री के एक सहज, निरंतर प्रवाह के लिए अनुमति देता है, सरल दिशा में परिवर्तन के लिए मैनुअल पुशिंग, ट्रांसफर टर्नटेबल्स या जटिल रोबोट हथियारों की आवश्यकता को समाप्त करता है।
सकारात्मक शक्ति नियंत्रण ("लाइव रोलर "): गुरुत्वाकर्षण कन्वेयर के विपरीत, संचालित रोलर्स सुसंगत, नियंत्रित आंदोलन प्रदान करते हैं। यह शून्य-दबाव संचय के लिए अनुमति देता है (रोलर्स बेल्ट के नीचे फिसल सकते हैं जब एक उत्पाद बंद कर दिया जाता है, बैक-प्रेशर और उत्पाद क्षति को रोकता है) और वस्तुओं को वक्र पर स्टालिंग से रोकता है।
अंतरिक्ष दक्षता: कन्वेयर लाइनों को इमारत के लेआउट के आसपास डिज़ाइन करने की अनुमति देकर कारखाने या गोदाम फर्श स्थान के इष्टतम उपयोग को सक्षम करता है, न कि केवल सीधी रेखाओं में।
उत्पादों पर कोमल: घुमावदार पथ और ओ-बेल्ट्स की कुशन ग्रिप एक तेज, जबरन मोड़ की तुलना में एक चिकनी संक्रमण प्रदान करती है। यह विशेष रूप से उत्पादों के टॉपिंग या स्कफिंग से बचने के लिए महत्वपूर्ण है।
मध्यम कर्तव्य क्षमता: यह इसका "स्वीट स्पॉट है। " यह एक हेवी-ड्यूटी सिस्टम की ओवर-इंजीनियरिंग और उच्च लागत के बिना अधिकांश औद्योगिक अनुप्रयोगों (बक्से, ड्रम, पैलेट) के लिए पर्याप्त मजबूत है।
अपेक्षाकृत सरल डिजाइन: एक गुरुत्वाकर्षण कन्वेयर की तुलना में अधिक जटिल होने पर, ओ-बेल्ट ड्राइव मध्यम-शुल्क अनुप्रयोगों के लिए श्रृंखला-चालित या लाइन शाफ्ट सिस्टम की तुलना में सरल और अधिक लागत प्रभावी है। रखरखाव सीधा है, अक्सर एक पहना ओ-रिंग बेल्ट की जगह शामिल होता है।
एक शक्ति स्रोत की आवश्यकता है: यह गैर-संचालित विकल्पों की तुलना में बिजली, परिचालन लागत और स्थापना जटिलता से जुड़ा होना चाहिए।
ड्राइव घटकों पर रखरखाव: जबकि सरल, मोटर, बीयरिंग और ओ-बेल्ट्स को आवधिक निरीक्षण और रखरखाव की आवश्यकता होती है। ओ-बेल्ट समय के साथ खिंचाव, बाहर पहन सकते हैं या तोड़ सकते हैं।
फिक्स्ड रेडियस: वक्र में एक सेट त्रिज्या है। यह एक त्रिज्या का चयन करना महत्वपूर्ण है जो आपके उत्पादों के आकार और लंबाई के लिए उपयुक्त है जो कि ठेला या अस्थिरता को रोकने के लिए है।
सभी लोड प्रकारों के लिए नहीं: एक कठोर, स्थिर आधार वाली वस्तुओं के लिए सबसे उपयुक्त। ढीले बैग, बहुत छोटे आइटम, या अनियमित तल के साथ उत्पाद ठीक से व्यक्त नहीं कर सकते हैं और अटक सकते हैं।
उच्च प्रारंभिक लागत: मोटर, ड्राइव घटकों और नियंत्रण प्रणाली के कारण एक गैर-चालित घुमावदार रोलर कन्वेयर की तुलना में काफी अधिक महंगा।
सारांश में, मध्यम ड्यूटी ओ-बेल्ट चालित घुमावदार रोलर कन्वेयर आवश्यक लिंक है जो एक सामग्री हैंडलिंग सिस्टम में लचीलापन और स्वचालन लाता है। यह मज़बूती से और कुशलता से कोनों के आसपास मध्यम वजन वाले उत्पादों की एक विस्तृत श्रृंखला का मार्गदर्शन करने के लिए गो-टू समाधान है, जो आधुनिक, सुव्यवस्थित वितरण और उत्पादन सुविधाओं की रीढ़ का निर्माण करता है।
| विशेषता | विवरण | निहितार्थ |
|---|---|---|
| शक्ति का स्रोत | ओ-बेल्ट ड्राइव के साथ इलेक्ट्रिक मोटर | प्रो: नियंत्रित, संचालित आंदोलन। CON: बिजली और अधिक जटिल सेटअप की आवश्यकता है। |
| बेसिक कार्यक्रम | एक संचालित कन्वेयर लाइन की दिशा बदलने के लिए। | कुशल लेआउट डिजाइन और निरंतर स्वचालित प्रवाह को सक्षम करता है। |
| भार क्षमता | मध्यम शुल्क (लगभग 50-450 किग्रा/मी) | रसद और विनिर्माण में अधिकांश बक्से, टोट्स और पैलेटाइज्ड सामान के लिए आदर्श। |
| ड्राइव तंत्र | ओ-रिंग बेल्ट पर ग्रूव्ड रोलर्स | प्रो: सरल, लागत प्रभावी बिजली हस्तांतरण। CON: बेल्ट पहनने वाले आइटम हैं जिन्हें प्रतिस्थापन की आवश्यकता है। |
| उत्पाद नियंत्रण | उच्च। संचय और गति नियंत्रण के लिए अनुमति देता है। | बैक-प्रेशर और उत्पाद क्षति को रोकता है; स्वचालन नियंत्रण के साथ एकीकृत करता है। |
| उपयुक्त भार | स्थिर, सपाट-तल वाली वस्तुएं (डिब्बों, टोट्स, पैलेट)। | विशेष रखवाली के बिना नाजुक, अस्थिर, या बहुत छोटी वस्तुओं के लिए उपयुक्त नहीं है। |
प्रतिरूप संख्या। -रेक इनर चौड़ाई (w) -rack ऊंचाई (h) -turning त्रिज्या (r) -टर्निंग कोण (°)
आदेश संख्या। उदाहरण (यूनिट मिमी): CR300-600-500-900-90
| विनिर्देश (इकाई: मिमी) | |
|---|---|
| रोलर व्यास | 50 (छोटा अंत) |
| त्रिज्या के अंदर मुड़ना | सुझाव 900 |
| मोड़ कोण | 45 °, 60 °, 90 ° |
| रोलर में कोण शामिल था | ° 5 ° |
| रैक आंतरिक चौड़ाई | 500, 600, 700, 800, 900, 1000, 1500 |
| रैक की ऊँचाई | 500-1500 |
| रैक सामग्री | स्टील मोल्डेड प्लेट |
| लेग मटेरियल का समर्थन करें | आयत -स्टील ट्यूब |
| स्पीडिंग स्पीड | अधिकतम। 30 मीटर/मिनट, गति समायोज्य है |
| मोटर -शक्ति | 0.37kW, 0.55kW, 0.75kW |
