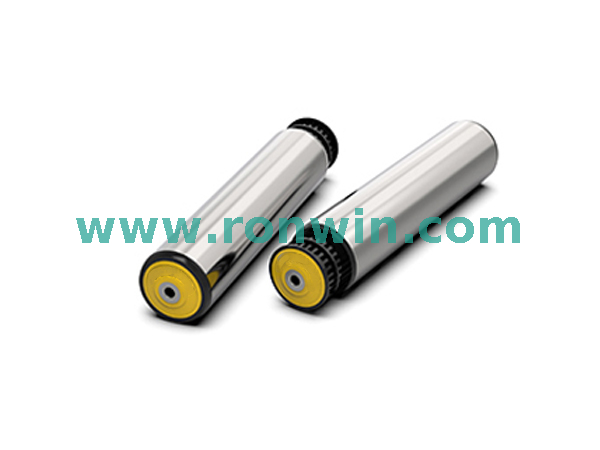

श्रृंखला R2280 दांतेदार चरखी रोलर
आवेदन aरिया
आंतरिक संचालित कन्वेयर सिस्टम, दांतेदार चरखी को रोलर के अंत में तय किया जाता है जो कि ज़ोन में संचालित और संदेश को अलग से बनाता है। व्यापक रूप से मध्यम लोड कन्वेयर में परिवहन मामलों, कारबोर्ड, कंटेनर, बैरल या टायर के परिवहन के लिए लागू किया जाता है।
भारी भार क्षमता
दांतेदार चरखी t5 दांतेदार बेल्ट द्वारा संचालित होती है, इसमें तनाव के बिना कॉम्पैक्ट संरचना और सरल डिजाइन होता है। यह परिवहन में स्लिप सिंक्रोनस के बिना अधिक कुशल है, यह अन्य बेल्ट ड्राइव के साथ तुलना में बड़ी महंगाई क्षमता है।
उच्च गति और कम शोर
दांतेदार बेल्ट ड्राइव, प्रिसिजन बॉल बेयरिंग और पॉलिमर असर वाले आवास जो रोलर को चिकना रनिंग, कम शोर और 3 मीटर/सेकंड तक उच्च गति के फायदे बनाता है।
कार्य वातावरण की व्यापक श्रेणी
पारंपरिक बेल्ट ड्राइव की तुलना में, यह जलरोधक है और एक निश्चित खराब वातावरण में काम करने की क्षमता है। क्लीन रूम के अलावा, इसे पीयू सिंक्रोनस बेल्ट के उपयोग के साथ कठोर वातावरण में भी लागू किया जा सकता है।
Lलोडिंग
मानक कॉन्फ़िगरेशन, अंत कैप और असर के साथ असर आवास को ट्यूब में दबाया जाता है और ट्यूब के सिरों को गोल किया जाता है, जिससे सामग्री को आसानी से साइड से स्थानांतरित करने की अनुमति मिलती है।
Tअसीम डेटा
सामान्य तकनीकी आंकड़ा | |
अधिकतम। भार क्षमता | 180 किलोग्राम |
अधिकतम। कन्वेयर गति | 120 मीटर/मिनट |
तापमान की रेंज | −5 से +40 ° C |
सामग्री | |
नली | कार्बन स्टील, स्टेनलेस स्टील |
शाफ़्ट | एंटीरस्ट ऑयल कोटेड स्टील, जस्ता-प्लेटेड स्टील, स्टेनलेस स्टील |
असर आवास | बहुपद, काला |
खुदरा विपणन में गलियारे के अंत में रखा एक उत्पाद प्रदर्शन पटल | पॉलीप्रोपाइलीन, पीला/ग्रे |
असर पड़ना | परिशुद्धता गेंद असर |
Drive तत्व | |
दांतेदार पुली | बहुपद, काला |
Design संस्करण | |
सतह का उपचार | जस्ता-चढ़ाया, क्रोम चढ़ाया |
ट्यूब आस्तीन | पीपी आस्तीन, पु आस्तीन |
ठंड | रबर, पु |
का आरेख R2280 दांतेदार चरखी रोलर
महिला थ्रेड इंस्टॉलेशन के साथ श्रृंखला R2280 का आयाम
नली Mअटारस | D × t | शाफ़्ट | E | L |
स्टील, स्टेनलेस स्टील | 50 × 1.5 | Φ12/215 | ई = डब्ल्यू+35.5 | एल = डब्ल्यू+36.5 |
दांतेदार बेल्ट चयन
दांतेदार बेल्ट व्यवस्था की केंद्र दूरी कड़ाई से सीमित है (अनुशंसित सहिष्णुता +0.5/0 मिमी)। सामान्य पिच और दांतेदार बेल्ट प्रकार को निम्न तालिका में दिखाया गया है।
केंद्र दूरी (मिमी) | दांतेदार बेल्ट का प्रकार | दांतेदार बेल्ट की संख्या |
60 | 10-T5-250 | 50 |
75 | 10-टी 5-280 | 56 |
85 | 10-टी 5-300 | 60 |
100 | 10-T5-330 | 66 |
105 | 10-टी 5-340 | 68 |
135 | 10-टी 5-400 | 80 |
145 | 10-T5-420 | 84 |
160 | 10-T5-450 | 90 |
