सामग्री: | |
---|---|
बढ़ते विधि: | |
सतह का उपचार: | |
दस्ता प्रकार: | |
उपलब्धता स्थिति: | |
मात्रा: | |

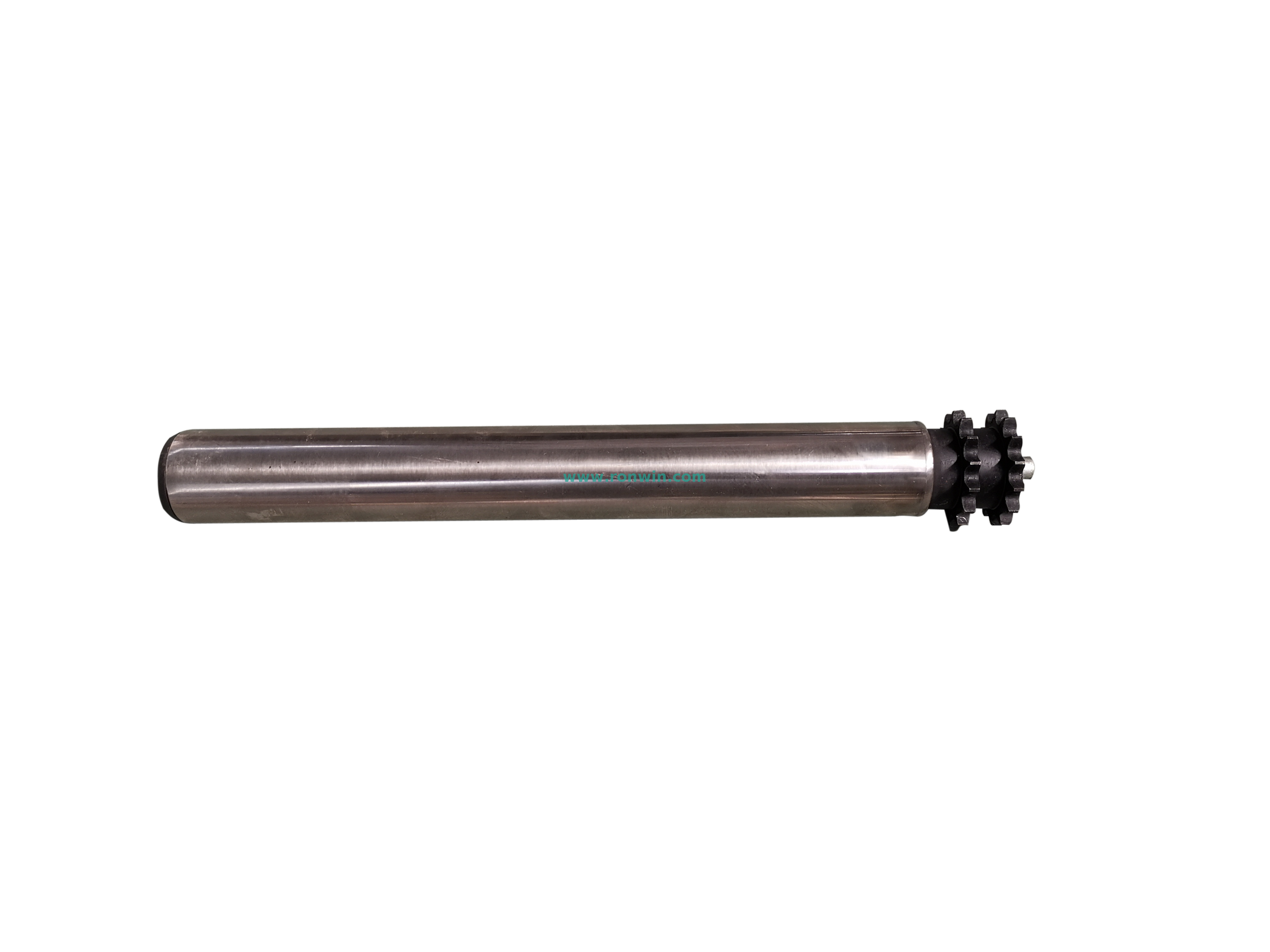

श्रृंखला R2321 HEAY लोड डबल-पंक्ति स्टील स्प्रोकेट कन्वेयर रोलर
एप्लिकेशन क्षेत्र
आंतरिक इकाई के भीतर बड़ी वस्तुओं को परिवहन करने के लिए सबसे लोकप्रिय भारी लोड संचालित कन्वेयर रोलर, जैसे कि पैलेट, स्टील कंटेनर, पहिए, बैरल और कंटेनर।
भारी भार के लिए क्षमता
सटीक बॉल बेयरिंग को इष्टतम धीरज के लिए स्टील असर वाले आवासों में मजबूती से धकेल दिया जाता है और भारी लोड पैलेट के परिवहन की आवश्यकताओं को पूरा करने के लिए। स्टील स्प्रोकेट को स्थायी रूप से स्टील ट्यूब को रोलर करने के लिए वेल्डेड किया जाता है।
नौकरी के वातावरण की एक बड़ी विविधता
रोलर की पूरी स्टील सामग्री, जो परिचालन पर्यावरणीय परिस्थितियों की एक श्रृंखला प्रदान करती है, भी उपलब्ध है। रोलर का उपयोग उच्च और निम्न तापमान दोनों में प्रकाश, मध्यम या भारी परिवहन के लिए किया जा सकता है।
बाद में लोड हो रहा है
मानक व्यवस्था में, ट्यूब के छोर गोल होते हैं और असर आवास, एंड कैप, और असर को ट्यूब में दबाया जाता है।
Tअसीम डेटा
सामान्य तकनीकी आंकड़ा | |
अधिकतम। भार क्षमता | 450 किलोग्राम |
अधिकतम। कन्वेयर गति | 30 मीटर/मिनट |
तापमान की रेंज | −30 से +80 ° C |
सामग्री | |
नली | कार्बन स्टील, स्टेनलेस स्टील |
शाफ़्ट | एंटीरस्ट ऑयल कोटेड स्टील, जस्ता-प्लेटेड स्टील, स्टेनलेस स्टील |
असर आवास | इस्पात |
असर पड़ना | परिशुद्धता गेंद असर |
Drive तत्व | |
सिंगल/डबल रो स्प्रोकेट | जस्ता-प्लेटेड स्टील, काली ऑक्सीकरण |
Design संस्करण | |
खुदरा विपणन में गलियारे के अंत में रखा एक उत्पाद प्रदर्शन पटल | पॉलीप्रोपाइलीन, पीला/ग्रे |
सतह का उपचार | जस्ता-चढ़ाया, क्रोम चढ़ाया |
ट्यूब आस्तीन | पीपी आस्तीन, पु आस्तीन |
ठंड | रबर, पु |
R2321 का आरेख डबल-पंक्ति इस्पात स्प्रॉकेट कन्वेयर रोलर
महिला थ्रेड इंस्टॉलेशन के साथ श्रृंखला R2321 भारी शुल्क स्टील चालित कन्वेयर रोलर का आयाम
नली Mअटारस | D × t | शाफ़्ट | L | Sप्रचंड |
स्टील, स्टेनलेस स्टील | 50 × 1.5 | Φ12 | एल = डब्ल्यू+62 | 08B11T |
स्टील, स्टेनलेस स्टील | 50 × 1.5 | Φ15 | एल = डब्ल्यू+63 | 08B14T |
स्टील, स्टेनलेस स्टील | 60 × 2.0 | Φ12/215 | एल = डब्ल्यू+63 | 08B14T |
स्टील, स्टेनलेस स्टील | 76 × 3.0 | Φ15 | एल = डब्ल्यू+63 | 08B14T |
स्टील, स्टेनलेस स्टील | 76 × 3.0 | Φ20 | एल = डब्ल्यू+69 | 10A13T |
इस्पात | 80 × 3.0 | Φ20 | एल = डब्ल्यू+69 | 10B15T |
इस्पात | 89 × 3.0 | Φ20 | एल = डब्ल्यू+69 | 10B15T |
Lसीरीज की OAD क्षमता R2321 भारी लोड पैलेट कन्वेयर रोलर स्क्रू-कनेक्टेड इंस्टॉलेशन के साथ
लोड क्षमता चार्ट एक समान रूप से वितरित लोड के लिए रोलर की स्थैतिक लोड क्षमता को दर्शाता है, जो −30 से +80 ° C के तापमान सीमा को संदर्भित करता है।
निम्नलिखित शाफ्ट डिजाइनों के लिए मान्य: महिला धागा या पुरुष धागा।
उत्पाद चित्र
वेल्डेड एसटीएल निकला हुआ किनारा
स्टील निकला हुआ किनारा और ट्यूब एक साथ वेल्डेड हैं इसे मजबूत और टिकाऊ बनाते हैं, स्टील और स्टेनलेस स्टील उपलब्ध हैं।
बंद निकला हुआ किनारा
निकला हुआ किनारा ट्यूब पर लॉक किया जाता है बोल्ट द्वारा इसे विभिन्न प्रकार और पैलेट के आकार के लिए लचीला बना दिया जाता है। स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और प्लास्टिक सामग्री उपलब्ध हैं।
श्रृंखला R2321 HEAY लोड डबल-पंक्ति स्टील स्प्रोकेट कन्वेयर रोलर
एप्लिकेशन क्षेत्र
आंतरिक इकाई के भीतर बड़ी वस्तुओं को परिवहन करने के लिए सबसे लोकप्रिय भारी लोड संचालित कन्वेयर रोलर, जैसे कि पैलेट, स्टील कंटेनर, पहिए, बैरल और कंटेनर।
भारी भार के लिए क्षमता
सटीक बॉल बेयरिंग को इष्टतम धीरज के लिए स्टील असर वाले आवासों में मजबूती से धकेल दिया जाता है और भारी लोड पैलेट के परिवहन की आवश्यकताओं को पूरा करने के लिए। स्टील स्प्रोकेट को स्थायी रूप से स्टील ट्यूब को रोलर करने के लिए वेल्डेड किया जाता है।
नौकरी के वातावरण की एक बड़ी विविधता
रोलर की पूरी स्टील सामग्री, जो परिचालन पर्यावरणीय परिस्थितियों की एक श्रृंखला प्रदान करती है, भी उपलब्ध है। रोलर का उपयोग उच्च और निम्न तापमान दोनों में प्रकाश, मध्यम या भारी परिवहन के लिए किया जा सकता है।
बाद में लोड हो रहा है
मानक व्यवस्था में, ट्यूब के छोर गोल होते हैं और असर आवास, एंड कैप, और असर को ट्यूब में दबाया जाता है।
Tअसीम डेटा
सामान्य तकनीकी आंकड़ा | |
अधिकतम। भार क्षमता | 450 किलोग्राम |
अधिकतम। कन्वेयर गति | 30 मीटर/मिनट |
तापमान की रेंज | −30 से +80 ° C |
सामग्री | |
नली | कार्बन स्टील, स्टेनलेस स्टील |
शाफ़्ट | एंटीरस्ट ऑयल कोटेड स्टील, जस्ता-प्लेटेड स्टील, स्टेनलेस स्टील |
असर आवास | इस्पात |
असर पड़ना | परिशुद्धता गेंद असर |
Drive तत्व | |
सिंगल/डबल रो स्प्रोकेट | जस्ता-प्लेटेड स्टील, काली ऑक्सीकरण |
Design संस्करण | |
खुदरा विपणन में गलियारे के अंत में रखा एक उत्पाद प्रदर्शन पटल | पॉलीप्रोपाइलीन, पीला/ग्रे |
सतह का उपचार | जस्ता-चढ़ाया, क्रोम चढ़ाया |
ट्यूब आस्तीन | पीपी आस्तीन, पु आस्तीन |
ठंड | रबर, पु |
R2321 का आरेख डबल-पंक्ति इस्पात स्प्रॉकेट कन्वेयर रोलर
महिला थ्रेड इंस्टॉलेशन के साथ श्रृंखला R2321 भारी शुल्क स्टील चालित कन्वेयर रोलर का आयाम
नली Mअटारस | D × t | शाफ़्ट | L | Sप्रचंड |
स्टील, स्टेनलेस स्टील | 50 × 1.5 | Φ12 | एल = डब्ल्यू+62 | 08B11T |
स्टील, स्टेनलेस स्टील | 50 × 1.5 | Φ15 | एल = डब्ल्यू+63 | 08B14T |
स्टील, स्टेनलेस स्टील | 60 × 2.0 | Φ12/215 | एल = डब्ल्यू+63 | 08B14T |
स्टील, स्टेनलेस स्टील | 76 × 3.0 | Φ15 | एल = डब्ल्यू+63 | 08B14T |
स्टील, स्टेनलेस स्टील | 76 × 3.0 | Φ20 | एल = डब्ल्यू+69 | 10A13T |
इस्पात | 80 × 3.0 | Φ20 | एल = डब्ल्यू+69 | 10B15T |
इस्पात | 89 × 3.0 | Φ20 | एल = डब्ल्यू+69 | 10B15T |
Lसीरीज की OAD क्षमता R2321 भारी लोड पैलेट कन्वेयर रोलर स्क्रू-कनेक्टेड इंस्टॉलेशन के साथ
लोड क्षमता चार्ट एक समान रूप से वितरित लोड के लिए रोलर की स्थैतिक लोड क्षमता को दर्शाता है, जो −30 से +80 ° C के तापमान सीमा को संदर्भित करता है।
निम्नलिखित शाफ्ट डिजाइनों के लिए मान्य: महिला धागा या पुरुष धागा।
उत्पाद चित्र
वेल्डेड एसटीएल निकला हुआ किनारा
स्टील निकला हुआ किनारा और ट्यूब एक साथ वेल्डेड हैं इसे मजबूत और टिकाऊ बनाते हैं, स्टील और स्टेनलेस स्टील उपलब्ध हैं।
बंद निकला हुआ किनारा
निकला हुआ किनारा ट्यूब पर लॉक किया जाता है बोल्ट द्वारा इसे विभिन्न प्रकार और पैलेट के आकार के लिए लचीला बना दिया जाता है। स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और प्लास्टिक सामग्री उपलब्ध हैं।
Diagram of R2321 Steel Double-row Sprocket Conveyor Roller
Diagram of R2321 Steel Double-row Sprocket Conveyor Roller
Dimensions & Material of R2321 Double-row Steel Sprocket Conveyor Roller
dia.×T | shaft dia. | female thread | sprocket | A | B | material | |
single sprocket | double sprocket | ||||||
Φ38×1.2 | Φ12 | L=W+41 | L=W+63 | 08B11T | 17 | 22 | steel, stainless steel |
Φ50×1.5 | Φ12/Φ15 | L=W+41 | L=W+63 | 08B14T | 17 | 22 | steel, stainless steel |
Φ60×2.0 | Φ12/Φ15 | L=W+41 | L=W+63 | 08B14T | 17 | 22 | steel, stainless steel |
Φ76×3.0 | Φ15/Φ20 | L=W+45 | L=W+70 | 10A13T | 20 | 25 | steel, stainless steel |
Φ76×3.0 | Φ15/Φ20 | L=W+45 | L=W+70 | 10A13T | 20 | 25 | steel, stainless steel |
Φ80×3.0 | Φ20 | L=W+45 | L=W+70 | 10B15T | 20 | 25 | steel |
Φ89×3.0 | Φ20 | L=W+45 | L=W+70 | 10B15T | 20 | 25 | steel |
Φ89×4.0 | Φ20 | L=W+45 | L=W+70 | 10B15T | 20 | 25 | steel |
Dimensions & Material of R2321 Double-row Steel Sprocket Conveyor Roller
dia.×T | shaft dia. | female thread | sprocket | A | B | material | |
single sprocket | double sprocket | ||||||
Φ38×1.2 | Φ12 | L=W+41 | L=W+63 | 08B11T | 17 | 22 | steel, stainless steel |
Φ50×1.5 | Φ12/Φ15 | L=W+41 | L=W+63 | 08B14T | 17 | 22 | steel, stainless steel |
Φ60×2.0 | Φ12/Φ15 | L=W+41 | L=W+63 | 08B14T | 17 | 22 | steel, stainless steel |
Φ76×3.0 | Φ15/Φ20 | L=W+45 | L=W+70 | 10A13T | 20 | 25 | steel, stainless steel |
Φ76×3.0 | Φ15/Φ20 | L=W+45 | L=W+70 | 10A13T | 20 | 25 | steel, stainless steel |
Φ80×3.0 | Φ20 | L=W+45 | L=W+70 | 10B15T | 20 | 25 | steel |
Φ89×3.0 | Φ20 | L=W+45 | L=W+70 | 10B15T | 20 | 25 | steel |
Φ89×4.0 | Φ20 | L=W+45 | L=W+70 | 10B15T | 20 | 25 | steel |
