डीजीबीएल50
RONWIN
HS Code: 8431390000
मोटर चालित रोलर (एमडीआर) मोटर, गियर रिडक्शन बॉक्स और सेंसर को एकीकृत करके एक स्व-संचालित रोलर है और उचित रूप से उन्हें स्टील ट्यूब में स्थापित करना। इस प्रकार संदेशवाहक प्रणाली मोटर, चेन, मध्यवर्ती शाफ्ट या अन्य सहायक पर विचार नहीं करती है ड्राइविंग तत्व. भारी गियर रिडक्शन बॉक्स की कोई आवश्यकता नहीं। बस मोटर चालित रोलर को स्थापित करें रैक लगाएं और केबल को बिजली की आपूर्ति से कनेक्ट करें, और काम पूरा हो गया। संवहन प्रणाली है स्वच्छ, सघन, सुंदर, सुरक्षित और विश्वसनीय। मोटर चालित रोलर का व्यापक रूप से खाद्य प्रसंस्करण, चिकित्सा उत्पादन, इलेक्ट्रॉनिक असेंबली में उपयोग किया जाता है। हवाई अड्डा रसद, डाक सेवाएँ, वितरण और विभिन्न उद्योग। यह विविध और से मिलता है विभिन्न उद्योगों की स्वचालित आवश्यकताएँ।
ब्रशलेस डीसी मोटर (बीएलडीसी): रोलर का मुख्य शक्ति स्रोत। मोटर रोटर में स्थायी चुंबक होते हैं, और स्टेटर में बहु-चरण वाइंडिंग होते हैं। ब्रश्ड मोटरों के विपरीत, इसमें कोई यांत्रिक ब्रश या कम्यूटेटर नहीं है; संचालन इलेक्ट्रॉनिक कम्यूटेशन के माध्यम से प्राप्त किया जाता है।
प्लैनेटरी गियर रिड्यूसर: मोटर के पीछे कसकर एकीकृत, यह मोटर की उच्च गति और कम टॉर्क को रोलर आउटपुट छोर पर कम गति और उच्च टॉर्क में परिवर्तित करता है। यह उच्च प्रेरक शक्ति प्राप्त करने की कुंजी है।
रोलर शैल: अंतिम आउटपुट और लोड-असर घटक के रूप में कार्य करता है, जो संप्रेषित वस्तुओं के साथ सीधा संपर्क बनाता है। विभिन्न घर्षण आवश्यकताओं के अनुकूल होने के लिए सतह को विभिन्न उपचारों (रबर कोटिंग, क्रोम प्लेटिंग, आदि) से गुजरना पड़ सकता है।
उच्च परिशुद्धता बियरिंग्स और सील: सुचारू रोलर रोटेशन सुनिश्चित करें और कठोर वातावरण के लिए उपयुक्त उच्च सुरक्षा रेटिंग (उदाहरण के लिए, IP65) प्रदान करें।
अंतर्निर्मित सेंसर (आमतौर पर हॉल सेंसर): मोटर रोटर की स्थिति का पता लगाते हैं, नियंत्रक के इलेक्ट्रॉनिक कम्यूटेशन के लिए महत्वपूर्ण संकेत प्रदान करते हैं और सटीक गति प्रतिक्रिया के लिए आधार बनाते हैं।
बाहरी नियंत्रक (आवश्यक): यह एक स्वतंत्र इलेक्ट्रॉनिक ड्राइव इकाई है जो इसके लिए जिम्मेदार है:
पावर ड्राइव: डीसी पावर को तीन-चरण एसी पावर में परिवर्तित करता है, इसे मोटर वाइंडिंग को क्रमिक रूप से आपूर्ति करता है।
गति विनियमन: बाहरी एनालॉग वोल्टेज (जैसे, 0-5V), पीडब्लूएम सिग्नल, या डिजिटल संचार कमांड (जैसे, आरएस485, कैनोपेन, मोडबस) प्राप्त करके मोटर गति को सटीक रूप से नियंत्रित करता है।
फ़ंक्शन नियंत्रण: स्टार्ट/स्टॉप, फॉरवर्ड/रिवर्स रोटेशन, ब्रेकिंग और स्थिति नियंत्रण (एनकोडर की आवश्यकता) जैसे जटिल कार्यों को सक्षम करता है।
कम-वोल्टेज सुरक्षा और लचीली बिजली आपूर्ति: 24V/48V सुरक्षा वोल्टेज उच्च-वोल्टेज जोखिमों को समाप्त करता है। इसे बिजली की आपूर्ति, बैटरी पैक या सौर प्रणाली को स्विच करके सीधे संचालित किया जा सकता है, जो इसे मोबाइल उपकरण (जैसे, एजीवी), पोर्टेबल डिवाइस और मानव-रोबोट सहयोग परिदृश्यों के लिए विशेष रूप से उपयुक्त बनाता है।
उच्च दक्षता, ऊर्जा की बचत, और लंबी सेवा जीवन: ब्रशलेस मोटरें अत्यधिक कुशल होती हैं (आमतौर पर >85%), इनमें कोई ब्रश घिसाव या चिंगारी नहीं होती है, जो ब्रश की गई मोटरों की तुलना में कहीं अधिक लंबा जीवनकाल और न्यूनतम रखरखाव लागत प्रदान करती हैं।
उत्कृष्ट गति विनियमन और नियंत्रण प्रदर्शन:
वाइड-रेंज, स्मूथ स्पीड कंट्रोल: ब्रॉड स्पीड एडजस्टमेंट रेंज (अक्सर 1:100 या अधिक तक), कम गति पर स्थिर टॉर्क के साथ और कोई रेंगना नहीं।
तेज़ गतिशील प्रतिक्रिया: त्वरित शुरुआत, रोक, त्वरण और मंदी, उच्च आवृत्ति जॉगिंग संचालन का समर्थन।
उच्च परिशुद्धता लगातार गति: नियंत्रक के माध्यम से अलग-अलग भार के तहत निरंतर गति बनाए रखता है।
उच्च प्रारंभिक टॉर्क और अधिभार क्षमता: गियर कटौती संरचना कई से सैकड़ों गुना तक टॉर्क गुणन प्रदान करती है, जिसके परिणामस्वरूप उच्च प्रारंभिक टॉर्क और मजबूत अल्पकालिक अधिभार क्षमता होती है।
इंटेलिजेंस और नेटवर्किंग: संचार इंटरफेस के माध्यम से आसानी से पीएलसी, औद्योगिक कंप्यूटर या आईओटी सिस्टम में एकीकृत होता है, जिससे केंद्रीकृत नियंत्रण, स्थिति निगरानी और डेटा विश्लेषण सक्षम होता है। यह स्मार्ट फ़ैक्टरियों का एक मुख्य घटक है।
कम शोर और कम विद्युत चुम्बकीय हस्तक्षेप: शांत संचालन, ब्रश मोटर की तुलना में इलेक्ट्रॉनिक कम्यूटेशन से काफी कम विद्युत चुम्बकीय हस्तक्षेप के साथ।
लचीली कन्वेइंग और सॉर्टिंग सिस्टम: बुद्धिमान कन्वेयर लाइनें और पार्सल सॉर्टर्स को लगातार गति परिवर्तन, स्टार्ट/स्टॉप और रिवर्स ऑपरेशन की आवश्यकता होती है।
मोबाइल रोबोट (एजीवी/एएमआर): ड्राइव पहियों के लिए प्रत्यक्ष शक्ति स्रोत के रूप में कार्य करता है, जिससे सटीक गति और गति नियंत्रण सक्षम होता है।
खाद्य, फार्मास्युटिकल और इलेक्ट्रॉनिक्स क्लीनरूम: कम वोल्टेज सुरक्षा, कोई चिंगारी नहीं, आसान सफाई, उच्च स्वच्छता और विस्फोट-प्रूफ आवश्यकताओं को पूरा करना।
परिशुद्धता असेंबली और निरीक्षण लाइनें: परिशुद्धता कार्यस्थानों के लिए धीमी, सुचारू और प्रोग्रामयोग्य गति नियंत्रण की आवश्यकता होती है।
विशेष उपकरण: स्टेज मशीनरी, प्रदर्शनी प्रदर्शन स्वचालन, प्रयोगशाला उपकरण, और अन्य अनुप्रयोगों के लिए शांत, नियंत्रणीय ड्राइव की आवश्यकता होती है।
बैटरी चालित उपकरण: सफाई करने वाले रोबोट और विशेष वाहन जैसे उपकरण जो बैटरी जीवन पर निर्भर होते हैं, इसकी उच्च दक्षता से लाभान्वित होते हैं, जिससे परिचालन समय बढ़ता है।
रेटेड वोल्टेज: DC 24V या DC 48V (नियंत्रक से मेल खाना चाहिए)।
रेटेड पावर: सामान्य रेंज 10W से 500W तक।
रेटेड टॉर्क: मोटर शक्ति और कटौती अनुपात द्वारा संयुक्त रूप से निर्धारित; एक मुख्य चयन पैरामीटर (इकाई: एनएम)।
रेटेड गति: कमी के बाद आउटपुट शाफ्ट गति; सामान्य रेंज 10 RPM से 300 RPM तक।
कमी अनुपात: निश्चित मान, उदाहरण के लिए, 3:1, 5:1, 10:1, 50:1, आदि, आउटपुट गति और टॉर्क का निर्धारण।
नियंत्रण विधि:
सिग्नल प्रकार: पीडब्लूएम गति नियंत्रण, एनालॉग वोल्टेज गति नियंत्रण, संचार नियंत्रण।
फीडबैक तत्व: मानक हॉल सेंसर (कम्यूटेशन और बुनियादी गति माप के लिए); वैकल्पिक उच्च परिशुद्धता एनकोडर (बंद-लूप स्थिति/गति नियंत्रण के लिए)।
सुरक्षा रेटिंग: आमतौर पर IP54 या IP65, धूल और पानी प्रतिरोध प्रदान करता है।
मैकेनिकल इंटरफ़ेस: आउटपुट शाफ्ट प्रकार (सादा शाफ्ट, कीवे, थ्रेडेड होल) या निकला हुआ किनारा माउंटिंग विधि।
आवश्यक तीन घटक:
ब्रशलेस गियर वाली मोटर रोलर इकाई।
संगत ब्रशलेस मोटर नियंत्रक।
उपयुक्त डीसी विद्युत आपूर्ति (पर्याप्त विद्युत मार्जिन के साथ)।
गर्मी अपव्यय: निरंतर उच्च-लोड संचालन के दौरान मोटर और नियंत्रक दोनों के तापमान में वृद्धि की निगरानी करें। कुछ मॉडलों में कूलिंग फिन्स के साथ मोटर हाउसिंग की सुविधा होती है।
चयन गणना: भार भार, घर्षण गुणांक, गति आवश्यकताओं और त्वरण आवश्यकताओं के आधार पर आवश्यक निरंतर टॉर्क और पीक टॉर्क की सटीक गणना करें। मोटर शक्ति और कटौती अनुपात का चयन करने के लिए इन गणनाओं का उपयोग करें।
तकनीकी सहायता: एसी डायरेक्ट-ड्राइव रोलर्स की तुलना में, यह प्रणाली अधिक जटिल है। नियंत्रक पैरामीटर सेटिंग, वायरिंग और डिबगिंग के लिए आपूर्तिकर्ता का समर्थन अक्सर आवश्यक होता है।
संक्षिप्त परिचय
DGBL50 डायरेक्ट करंट मोटर चालित रोलर एक डायरेक्ट करंट मोटर द्वारा संचालित होता है और समायोज्य गति के साथ हल्के, मध्यम और उच्च भार को संभाल सकता है।
बिल्ट-इन डायरेक्ट करंट ब्रशलेस गियर रिडक्शन मोटर बड़ी दक्षता के साथ नियंत्रक से मेल खाती है।
वैकल्पिक मोटरों में AS मानक पावर मोटर और HAS उच्च शक्ति मोटर शामिल हैं।
24V या 48V प्रत्यक्ष वर्तमान सुरक्षा वोल्टेज का उपयोग करता है।
रोलर गति सीमा 8 - 200 मीटर/सेकेंड
गति समायोजन सीमा का 10%-150%।
IO नियंत्रण, ZPA कार्यप्रणाली, RS485, EtherCAT और इंटरनेट इंटरफ़ेस को लागू करने के लिए, कई चतुर नियंत्रकों को अनुकूलित किया गया है।
गैल्वनाइज्ड स्टील या स्टेनलेस स्टील रोलर पाइप, लंबाई अनुकूलित है।
इसलिए रोलर के चालित सिर को एक खांचे या चरखी, स्प्रोकेट, टाइमिंग चरखी, वी-पुली, या पॉलीवी चरखी के साथ तय किया जा सकता है।
बुद्धिमान नियंत्रण और सरल स्थापना।
| 1. केबल | 3. सामने वाला आवास | 5. गियर बॉक्स | 7. ट्यूब दीवार | 9. अंत शाफ्ट |
| 2. आउटलेट अंत शाफ्ट | 4. मोटर | 6. स्थिरता | 8. रियर बेयरिंग हाउसिंग | 10. हॉल चिप |
नियंत्रक और फिक्सिंग ब्रैकेट के साथ पॉली-वी पुली बेल्ट चालित गैल्वेनाइज्ड स्टील मोटर चालित रोलर
स्टील पॉली-वी पुली गैल्वनाइज्ड स्टील मोटर चालित रोलर

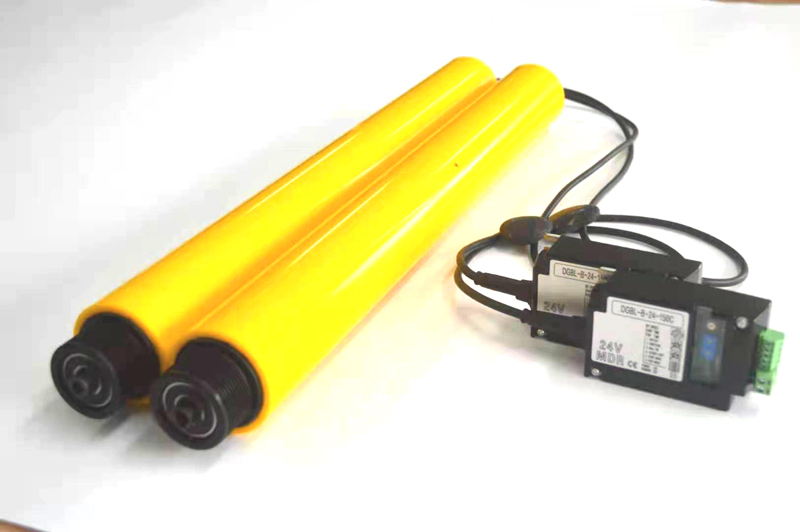

प्लास्टिक पॉली-वी पुली पीयू कोटिंग स्टील मोटर चालित रोलर
नए नियंत्रक के साथ पॉली-वी पुली पतला मोटर चालित रोलर
24V/48V DC एडजस्टेबल-स्पीड ब्रशलेस गियर वाला मोटर-चालित रोलर मेक्ट्रोनिक एकीकरण और बुद्धिमत्ता का एक प्रतिमान है। यह अब केवल एक साधारण शक्ति घटक नहीं है, बल्कि एक पूर्ण, प्रोग्रामयोग्य "मोशन एक्सिस" है। कम वोल्टेज सुरक्षा, उच्च दक्षता और नियंत्रणीयता की इसकी विशेषताएं इसे आधुनिक स्वचालन क्षेत्रों में एक अपूरणीय लाभ देती हैं जो लचीलेपन, बुद्धिमत्ता और मानव-रोबोट सहयोग को आगे बढ़ाते हैं, विशेष रूप से मोबाइल स्वचालन और सटीक नियंत्रण परिदृश्यों में। चयन के लिए तीन आयामों से व्यवस्थित विचार की आवश्यकता होती है: यांत्रिक भार, विद्युत अनुकूलता, और नियंत्रण आवश्यकताएँ।
