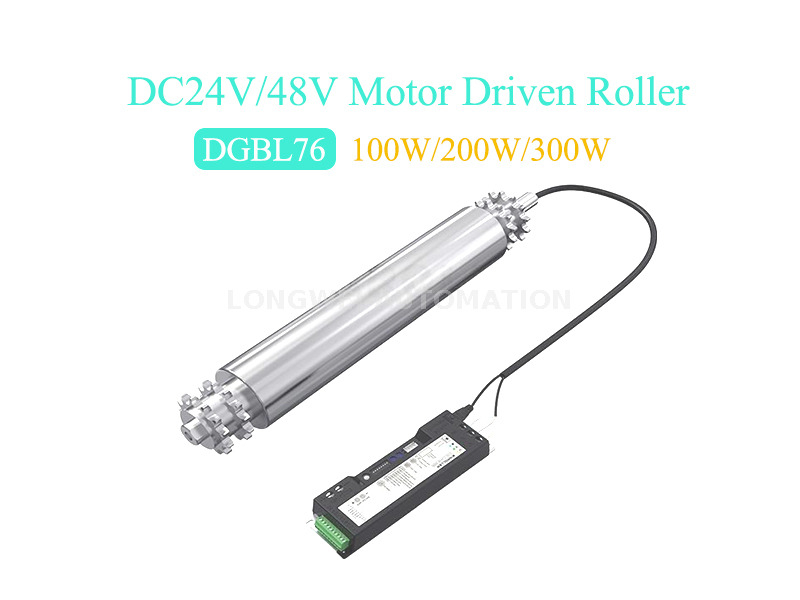

मॉड्यूलर लोडिंग/अनलोडिंग कन्वेयर सिस्टम
RONWIN
HS Code: 8431390000
मोटर ड्राइव रोलर्स की प्रमुख विशेषताएं
डायरेक्ट ड्राइव मैकेनिज्म - पावर को सीधे रोलर में प्रेषित किया जाता है, जिससे ऊर्जा हानि कम हो जाती है और दक्षता में सुधार होता है।
मॉड्यूलर डिज़ाइन - डाउनटाइम को कम करने, स्थापित करने और बदलने के लिए आसान।
कम रखरखाव - कम मूविंग पार्ट्स (कोई बेल्ट, चेन, या गियर) का मतलब कम पहनना और आंसू है।
शांत संचालन - पारंपरिक कन्वेयर ड्राइव की तुलना में कम शोर।
अनुकूलन योग्य गति - कुछ मॉडल चर आवृत्ति ड्राइव (VFDs) या नियंत्रकों के माध्यम से गति नियंत्रण की अनुमति देते हैं।
सामान्य अनुप्रयोग
पैकेजिंग और सॉर्टिंग लाइनें (जैसे, ई-कॉमर्स पूर्ति केंद्रों में)।
खाद्य प्रसंस्करण और दवा उद्योग (जहां स्वच्छता और स्वच्छता महत्वपूर्ण हैं)।
मोटर वाहन और इलेक्ट्रॉनिक्स उद्योगों में विधानसभा लाइनें।
मोटर ड्राइव रोलर विभिन्न अनुप्रयोग
| 3। सामने असर आवास | 5। गियर बॉक्स | 7। ट्यूब की दीवार | 9। अंत शाफ्ट | 2। आउटलेट एंड शाफ्ट |
| 4। मोटर | 6। स्थिरता | 8। रियर असर आवास | 10। हॉल चिप | गियर मोटर रोलर भागों का नाम |
| रैखिक गति | |||||
|---|---|---|---|---|---|
| गति सीमा | (एम/मिनट) रेटेड टोक़ | (N.M) टोक़ शुरू करो | (N.M) रेटेड कर्षण | (एन) तारा कर्षण | (एन) 1.5-18 |
| 12 | 2.25-27 | 15.6 | 39 | 410.62 | 1026.55 |
| 18 | 2.88-34.5 | 9.98 | 24.95 | 262.59 | 656.48 |
| 23 | 3.5-42 | 7.96 | 19.9 | 209.46 | 523.65 |
| 28 | 5.63-67.5 | 6.35 | 15.88 | 167.08 | 417.7 |
| 45 | 7-84 | 4.03 | 10.08 | 105.97 | 264.93 |
| 56 | 8.75-105 | 3.23 | 8.08 | 84.96 | 212.4 |
| 70 | 11-132 | 2.58 | 6.45 | 67.77 | 169.43 |
| 88 | DGBL76- | 2.05 | 5.13 | 54.05 | 135.13 |
| रैखिक गति | |||||
|---|---|---|---|---|---|
| गति सीमा | (एम/मिनट) रेटेड टोक़ | (N.M) टोक़ शुरू करो | (N.M) रेटेड कर्षण | (एन) तारा कर्षण | (एन) 1.56-13 |
| 13 | 2.04-17 | 25.6 | 64 | 674 | 1685 |
| 17 | 2.76-23 | 19.5 | 48.7 | 513 | 1283 |
| 23 | 3.6-30 | 14.8 | 37 | 389 | 972 |
| 30 | 4.2-35 | 11.2 | 28 | 295 | 738 |
| 35 | 5.04-42 | 10.8 | 27 | 284 | 710 |
| 42 | 6.24-52 | 8.8 | 22 | 232 | 580 |
| 52 | 8.28-69 | 6.4 | 16 | 168 | 420 |
| 69 | 10.8-90 | 5.4 | 13.5 | 142 | 355 |
| 90 | DGBL76- | 4.1 | 10.2 | 108 | 270 |
| रैखिक गति | |||||
|---|---|---|---|---|---|
| गति सीमा | (एम/मिनट) रेटेड टोक़ | रेटेड टोक़ (N.M) | टोक़ शुरू करो (N.M) | रेटेड कर्षण (एन) | तारा कर्षण (एन) |
| 17 | 2.04-17 | 28.7 | 57.4 | 755 | 1510 |
| 23 | 2.76-23 | 21.9 | 43.7 | 576 | 1152 |
| 30 | 3.6-30 | 16.5 | 33.1 | 434 | 868 |
| 35 | 4.2-35 | 15.9 | 31.8 | 418 | 836 |
| 42 | 5.04-42 | 12.9 | 25.8 | 339 | 678 |
| 52 | 6.24-52 | 10.5 | 21.0 | 276 | 552 |
| 69 | 8.28-69 | 8.0 | 16.0 | 210 | 420 |
| 90 | 10.8-90 | 6.0 | 12.0 | 158 | 316 |
टिप्पणी: █ 3-चरण गियर में कमी █ 2-चरण गियर में कमी
※ 1। 1n = 0.1 kgf, 1n · m = 0.1 kgf · m।
※ 2। इस तालिका में मान केवल संदर्भ के लिए हैं।
※ 3। रेटेड स्पीड रेटेड वोल्टेज और रेटेड लोड, वोल्टेज पर या वोल्टेज के नीचे, कोई लोड या लोड, स्पीड में बदलाव के लिए गति को संदर्भित करता है।
※ 4। यह तालिका Sprocket संचालित मोड के लिए लागू है।
※ 5। बेल्ट कन्वेयर और भारी लोड फूस के कन्वेयर के लिए विशिष्ट।

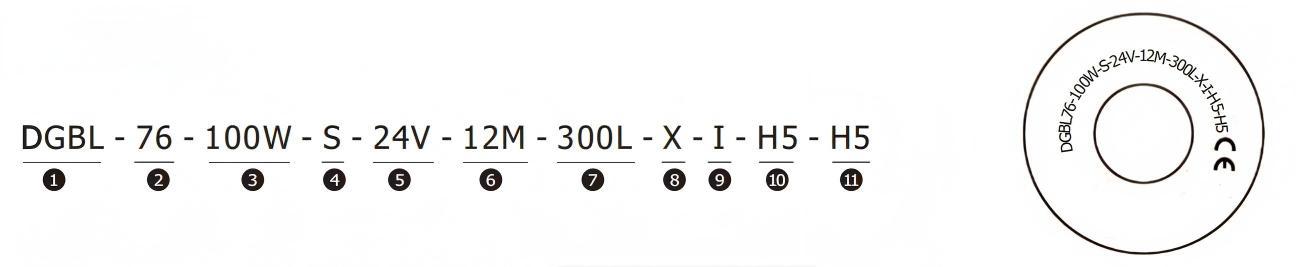

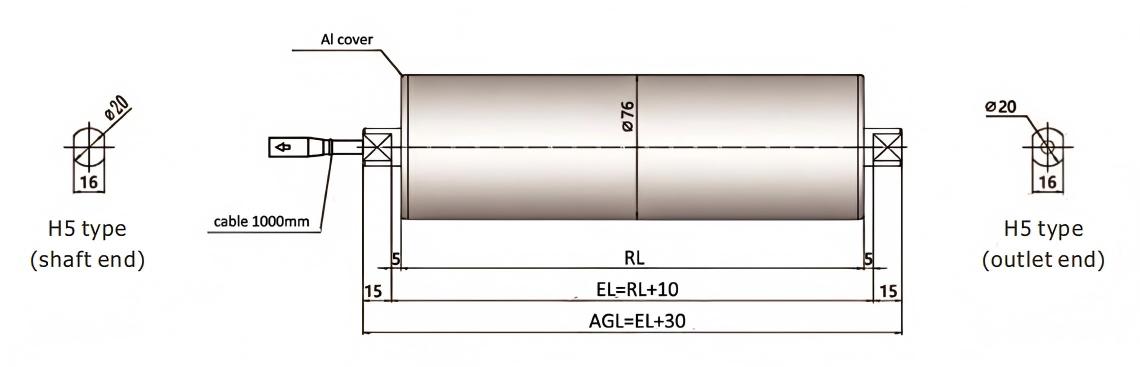

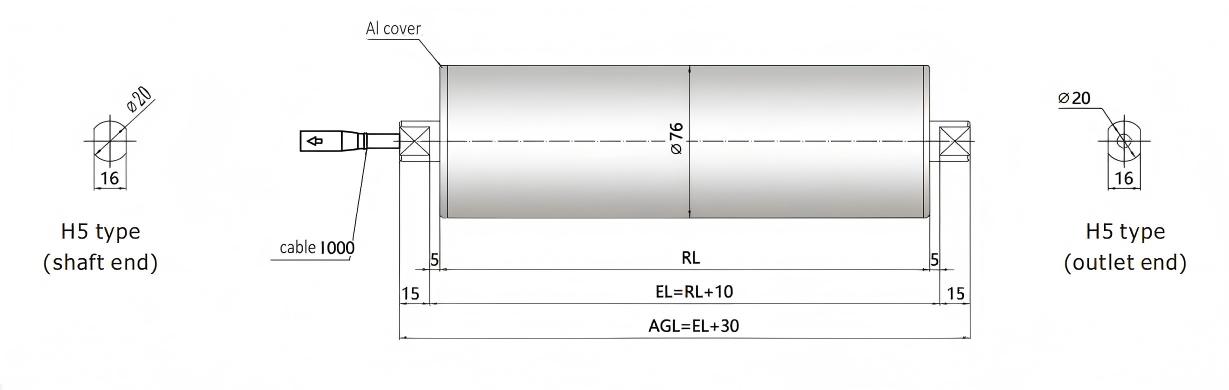

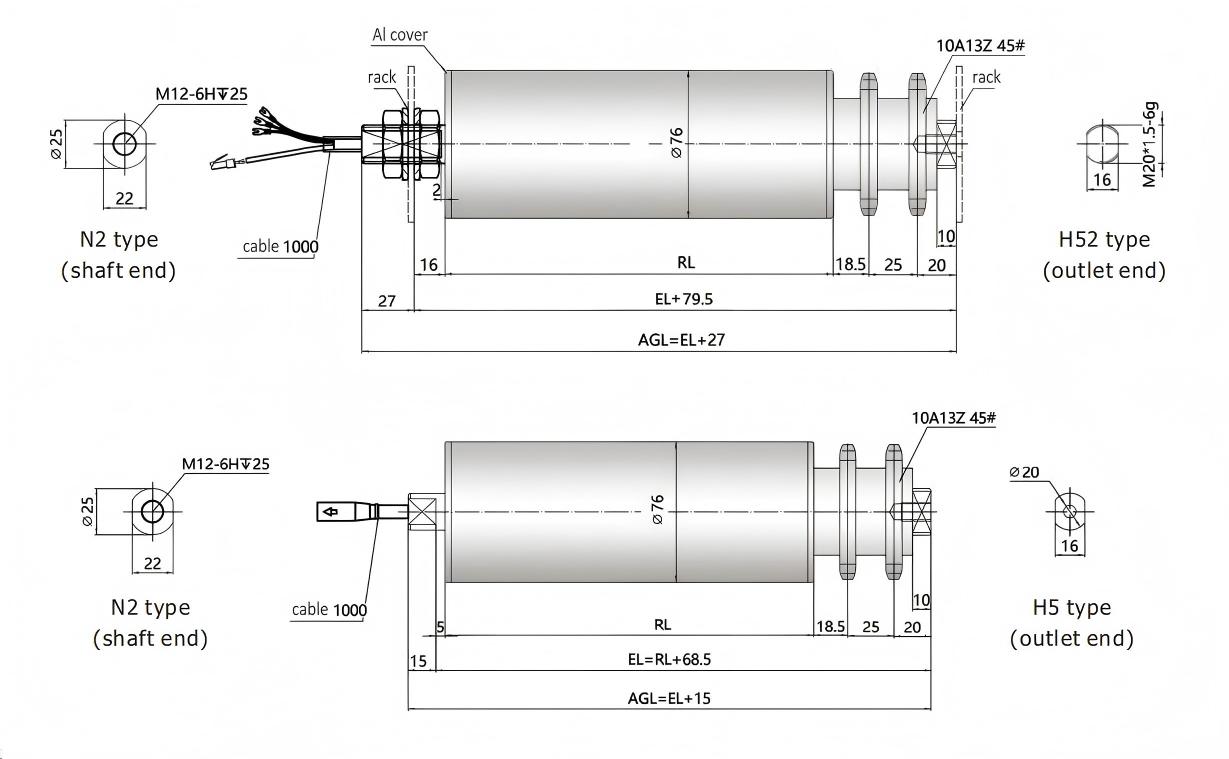

| ① रोलर प्रकार: प्रत्यक्ष वर्तमान मोटर ड्राइव रोलर | ⑦ रोलर शरीर की लंबाई: 300 मिमी (अनुकूलित) |
| ② रोलर व्यास: व्यास 76 मिमी | ⑧ रोलर बॉडी मटेरियल: एक्स: कार्बन स्टील, जस्ता-प्लेटेड P: PU कोटिंग जेटी: रबर आस्तीन JZ: रबर लैग्ड S3: SUS304 जेपी: पीवीसी आस्तीन JG: सिलिकोनस्लेव |
| ③ मोटर पावर: 100W, 200W, 300W | ⑨ ड्राइव मोड: L: sprocket मैं: सादा #: knurling U: ड्रम के आकार का |

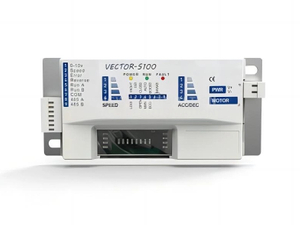

④ नियंत्रक प्रकार: एस प्रकार (100W), डी प्रकार (200W/300W) | ⑩ आउटलेट अंत: H3: फ्लैट मिलिंग 11 H5: फ्लैट मिलिंग 16 C3: हेक्स 17.3 H52: 20: फ्लैट मिलिंग 16 M20 |
| ⑤ पावर वोल्टेज: DC24V, DC48V | ⑪ शाफ्ट अंत: H3: फ्लैट मिलिंग 11 H5: फ्लैट मिलिंग 16 C3: हेक्स 17.3 N1: M8 महिला धागा N2: M12 महिला धागा |
| ⑥ रैखिक गति: 12 मीटर/मिनट (अनुकूलित) |
टिप्पणी:
※ अन्य वोल्टेज या रोलर आकार को अनुकूलित किया गया है।
※ विशेष आवश्यकता: डस्टप्रूफ और वॉटरप्रूफ (IP65) -HS, इलेक्ट्रॉनिक ब्रेक या मैकेनिकल ब्रेक- Z-

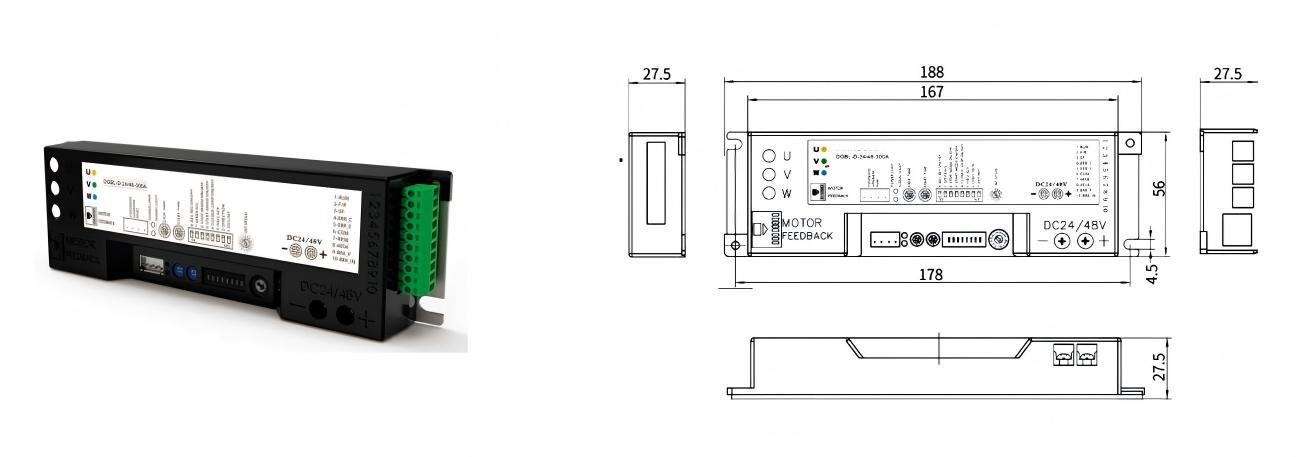

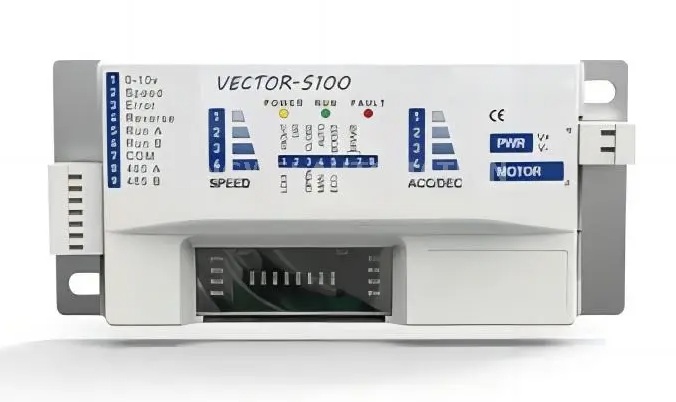

तीन ब्रेकिंग मोड: इलेक्ट्रॉनिक ब्रेक, फ्री ब्रेक, सर्वो ब्रेक।
PNP और NPN अनुकूली: ग्राहकों को नियंत्रण के लिए अधिक विकल्प दें।
त्वरण और मंदी: विस्तृत समायोजन सीमा, 0.25 से 2s, 16 सटीक समायोजन तक समय प्राप्त कर सकती है।
3 स्पीड गियर: ग्राहकों के लिए त्वरण और मंदी के बीच तेजी से स्विच करने के लिए सुविधाजनक।
फेल-सेफ रिस्टार्ट: गलती के सुधार के बाद, सिस्टम स्वचालित रूप से एक निश्चित अवधि के भीतर पुनरारंभ हो जाता है।
◆ दो वायर सिस्टम पॉजिटिव और नेगेटिवेकंट्रोल।
16-स्पीड डिजिटल नॉब के साथ स्पीड रेगुलेशन।
◆ 0-10V एनालॉग वोल्टेज स्टेपलेस स्पीड रेगुलेशन।
◇ स्पीड क्लोज-लूप सपोर्ट।
◆ गैर-इंडक्टिव ऑपरेशन सपोर्ट।
◇ त्वरित प्रारंभ समय समायोज्य है।
◆ STOP मंदी का समय समायोज्य है।
◇ ईबीएस ब्रेक सपोर्ट।
◆ असामान्य अलार्म आउटपुट।
◇ डबल एलईडी स्थिति संकेतक।
◆ दो-चरण की गति को अनुकूलित किया जा सकता है (स्थिर गति विनियमन के साथ संगत नहीं)।
◇ NPN और PNP वैकल्पिक है।
◆ RS485 संचार नियंत्रण समर्थन।
◇ उच्च शक्ति ईबीएस को अनुकूलित किया जा सकता है।
