स्टील रोलर असर विधानसभा
इस प्रकार की स्टील असर विधानसभा 60 मिमी, 76 मिमी और 89 मिमी के व्यास के साथ स्टील रोलर के लिए उपयुक्त है। यह असर विधानसभा स्टैम्प असर आवास, एंड कैप और प्रिसिजन बॉल असर समाप्त हो गया है।
रोलर ट्यूब की दीवार की मोटाई और मिलान शाफ्ट नीचे विनिर्देशों चार्ट के रूप में हैं।
| ट्यूब आउट व्यास (मिमी) | ट्यूब दीवार की मोटाई (मिमी) | शाफ्ट परिधि (मिमी) | सामग्री |
| Φ60 | 1.2/1.5/2.0/3.0 | Φ12/φ15/φ20 | कार्बन स्टील, स्टेनलेस स्टील |
| Φ76 | 2.0/2.5/3.0/3.5 | Φ12/φ15/φ20 | कार्बन स्टील, स्टेनलेस स्टील |
| Φ89 | 2.5/3.0/3.5/4.0 | Φ15/φ20/φ25 | कार्बन स्टील, स्टेनलेस स्टील |

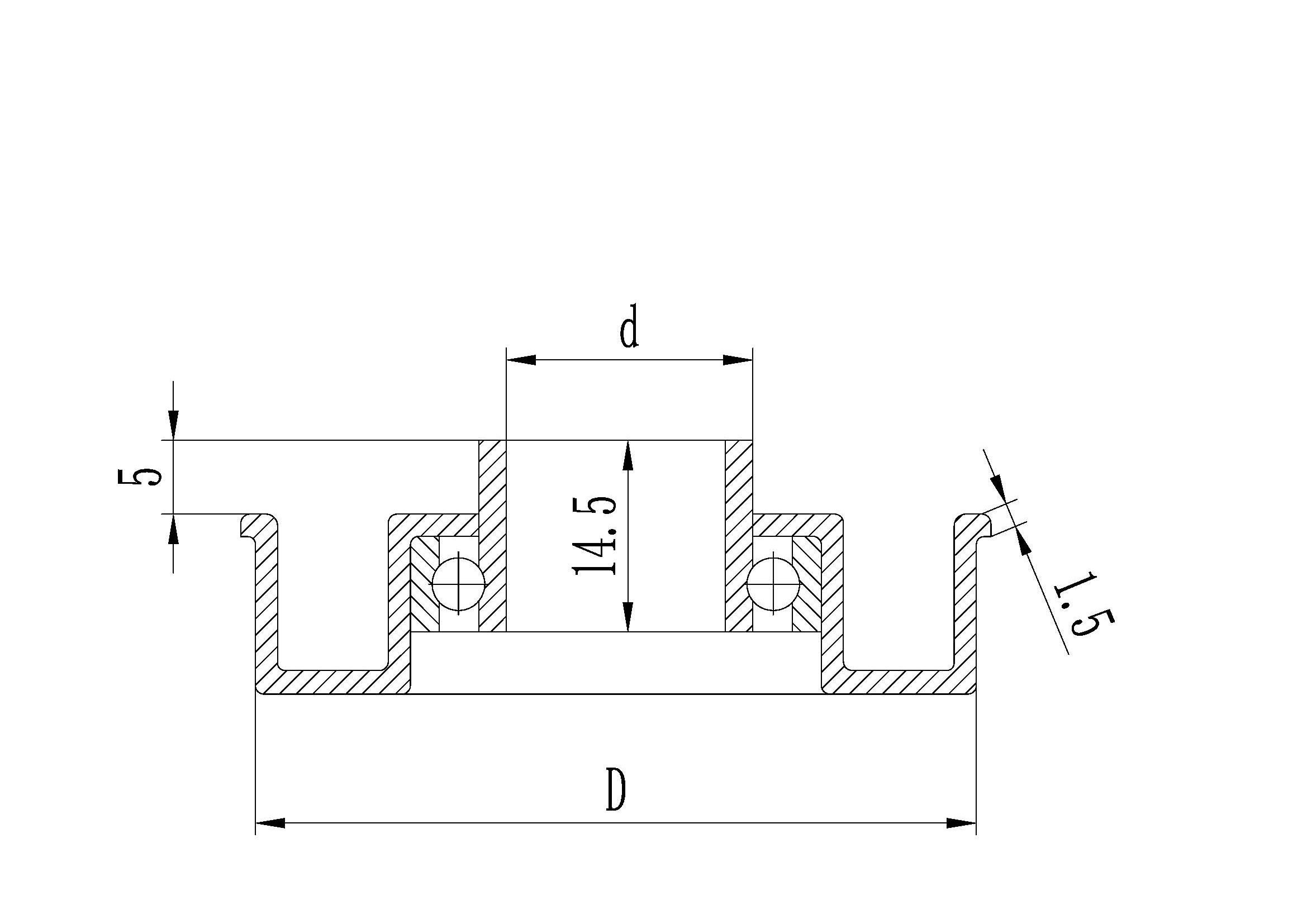

2 डी ड्राइंग

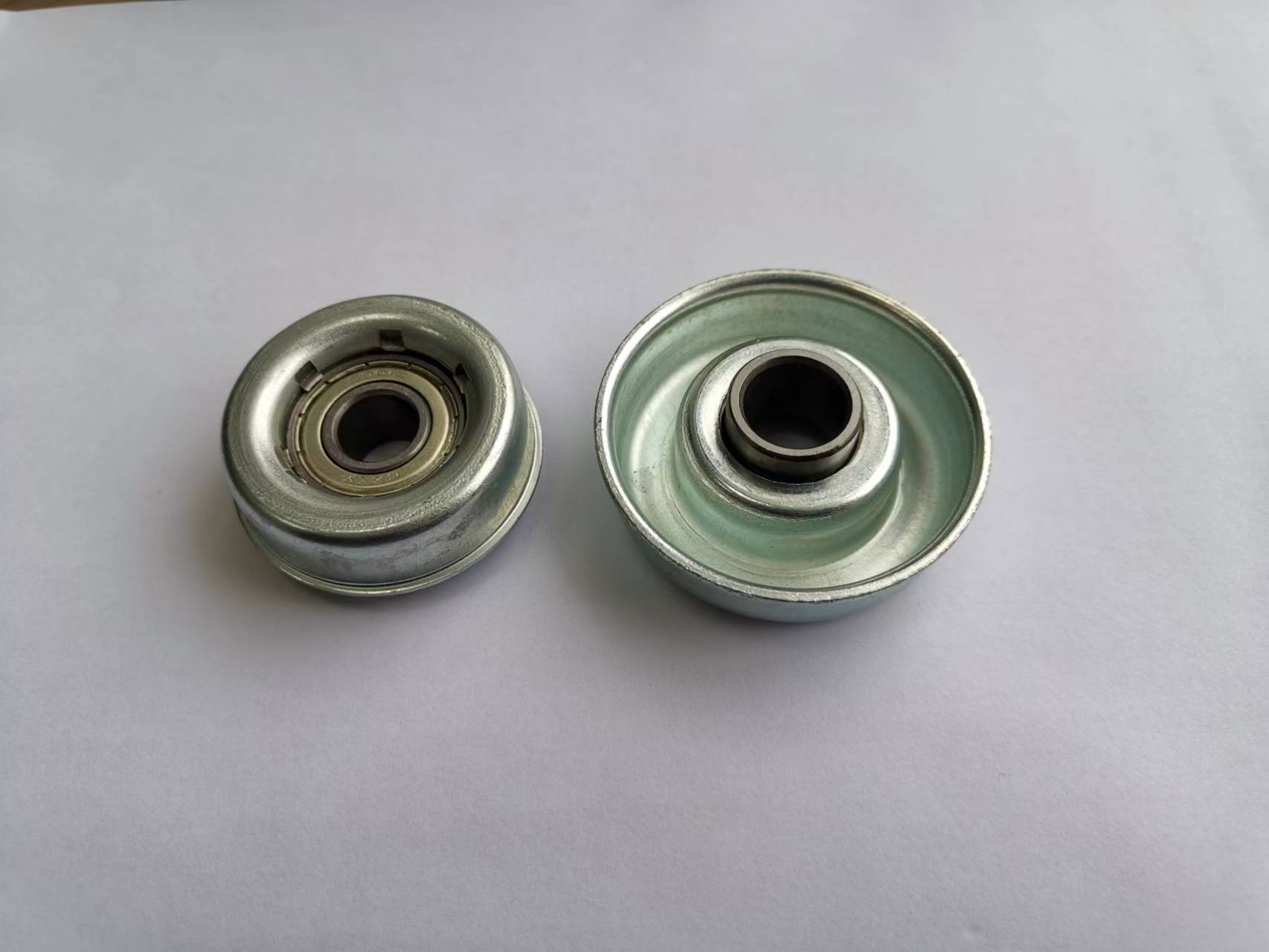

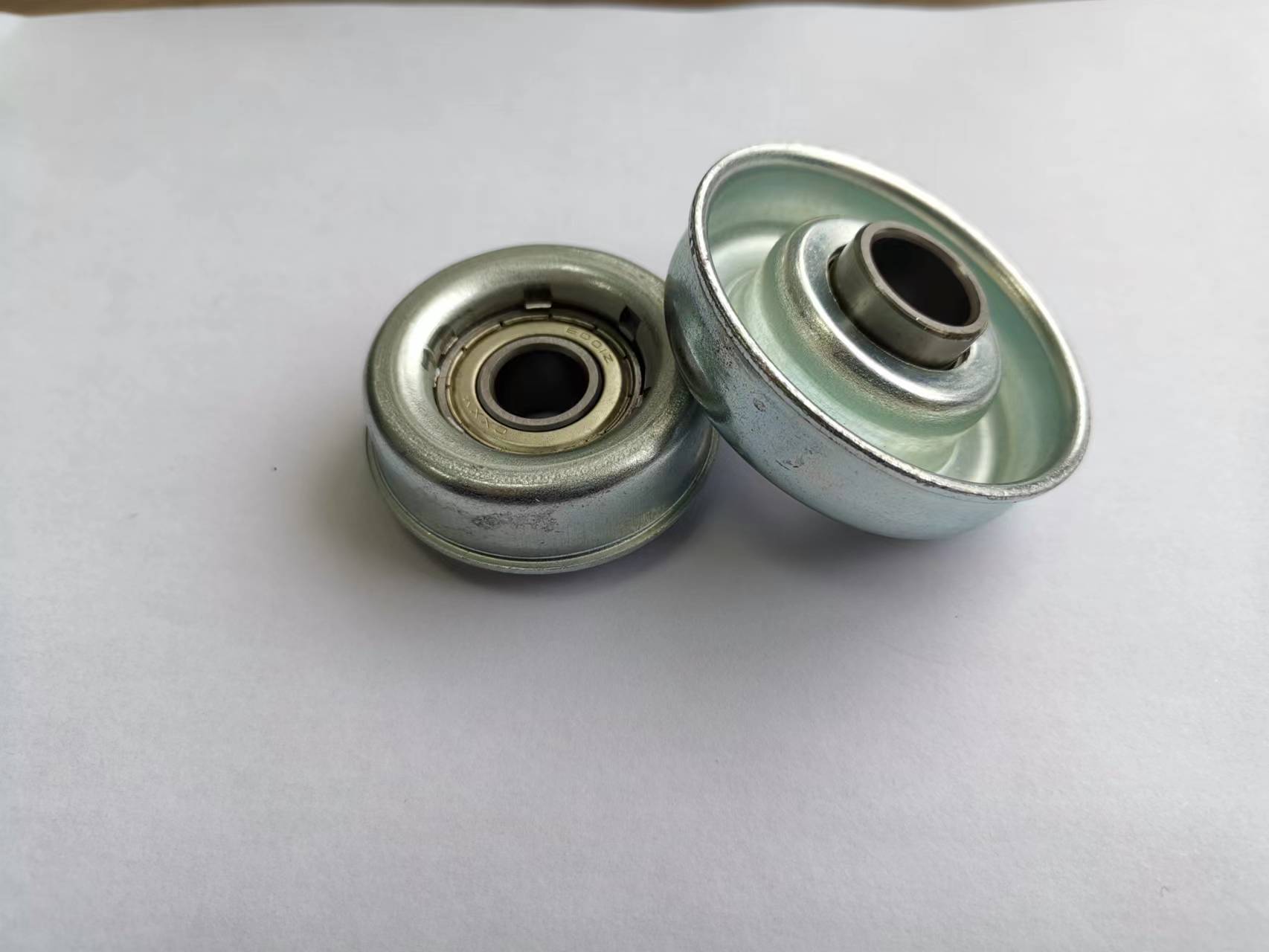

इमेजिस

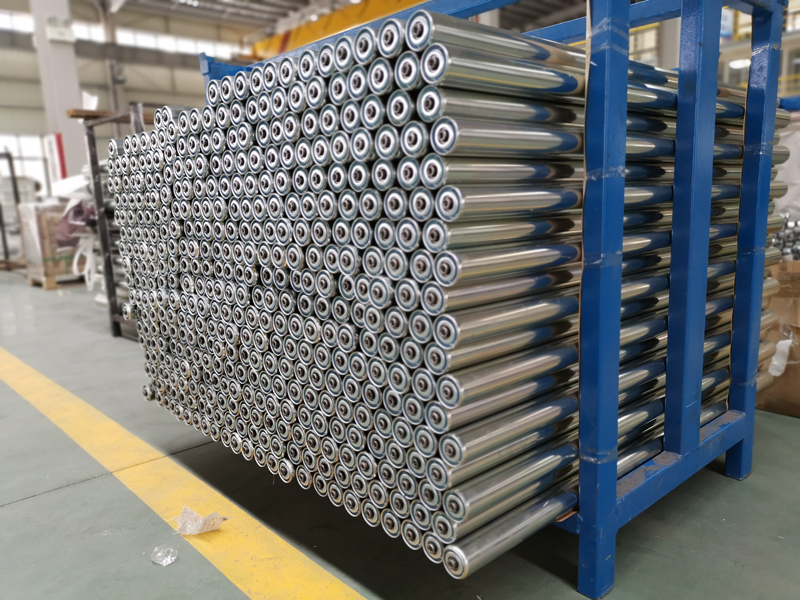

अनुप्रयोग
