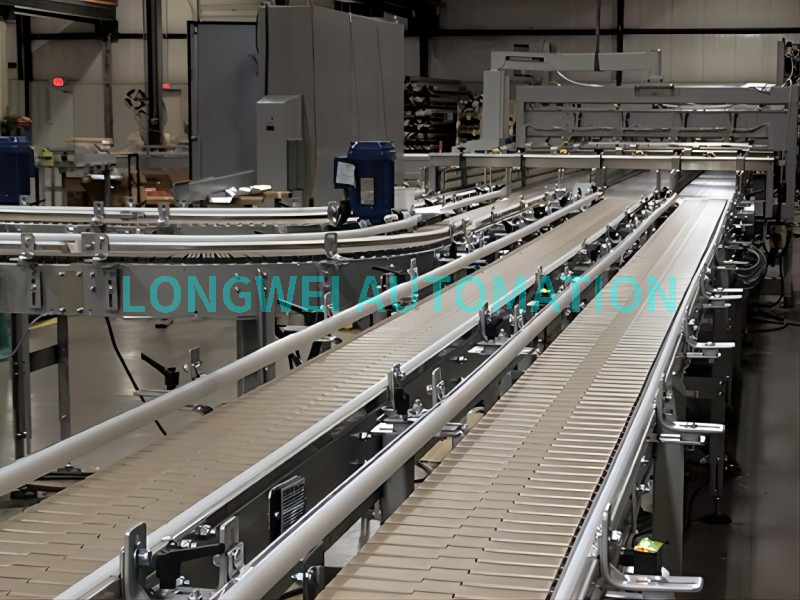

मैटटॉप चेन कन्वेयर, जिसे औपचारिक रूप से मॉड्यूलर टॉप-प्लेट चेन कन्वेयर के रूप में जाना जाता है, एक सतत संदेश प्रणाली है जो इंटरलॉकिंग इंजीनियरिंग प्लास्टिक चेन मॉड्यूल का उपयोग करती है। इन मॉड्यूल की ऊपरी सतह पर मजबूत पसली जैसी संरचनाएं हैं, जो वास्तुशिल्प "ड्रैगन हड्डियों" से मिलती जुलती हैं, इसलिए इन्हें सामान्य नाम दिया गया है। यह डिज़ाइन एक अत्यधिक स्थिर, उच्च-घर्षण गुणांक ले जाने वाला प्लेटफ़ॉर्म बनाता है, जो स्प्रोकेट द्वारा निरंतर लूप में संचालित होता है। यह अनिवार्य रूप से मॉड्यूलर प्लास्टिक कन्वेयर बेल्टिंग और चेन ड्राइव सिद्धांतों का सही संलयन है, जो विशेष रूप से आधुनिक स्वचालित उत्पादन लाइनों में प्रत्यक्ष उत्पाद हैंडलिंग के लिए अनुकूलित है।
असाधारण संप्रेषण प्रदर्शन
उत्पाद के अनुकूल: सपाट, थोड़ी लोचदार प्लास्टिक की सतह कोमल हैंडलिंग सुनिश्चित करती है, कम शोर के साथ संचालन करते समय बोतलों, डिब्बे और बक्से जैसे उत्पादों पर खरोंच और क्षति को काफी कम करती है।
स्थिर संचालन: वैकल्पिक साइड गाइड के साथ संयुक्त मॉड्यूल का कड़ा इंटरमेशिंग, सटीक उत्पाद स्थिति सुनिश्चित करता है, उच्च गति पर भी रोलिंग, टिपिंग या जामिंग को रोकता है।
प्रक्रिया लचीलापन: आदर्श रूप से गतिशील संचय (लाइन दबाव संचय), डायवर्टिंग, विलय और मोड़ का समर्थन करता है। यह जटिल अतिरिक्त तंत्रों के बिना सीधे संचय कन्वेयर के रूप में कार्य कर सकता है।
बेहतर स्वच्छता और साफ-सफाई
खुली संरचना: मॉड्यूल को तरल जल निकासी (धोने के बाद/नसबंदी), वायु प्रवाह (ठंडा करने/सुखाने के लिए), और मलबे के गिरने की सुविधा के लिए ग्रिड या बड़े एपर्चर के साथ डिज़ाइन किया जा सकता है।
कोई स्वच्छता गतिरोध नहीं: चिकनी, निर्बाध सतह उच्च दबाव वाले गर्म पानी, भाप और रासायनिक क्लीनर का सामना करती है, जल्दी सूख जाती है। यह खाद्य और दवा उद्योगों के लिए कड़े स्वच्छता मानकों (जैसे, एफडीए, ईएचईडीजी) को पूरा करता है।
सुरक्षित सामग्री: मुख्य रूप से एंटी-स्टैटिक और एंटी-माइक्रोबियल गुणों के विकल्प के साथ पॉलीप्रोपाइलीन (पीपी) और पॉलीइथाइलीन (पीई) जैसे खाद्य संपर्क नियमों के अनुरूप सामग्री का उपयोग करता है।
उच्च स्थायित्व और लागत-प्रभावशीलता
उत्कृष्ट संक्षारण प्रतिरोध: पूर्ण-प्लास्टिक निर्माण पानी, एसिड, क्षार और डिटर्जेंट का प्रतिरोध करता है, जो धातु बेल्ट से कहीं अधिक सेवा जीवन प्रदान करता है, खासकर गीले, अक्सर साफ किए गए वातावरण में।
बहुत कम रखरखाव लागत: मॉड्यूलर डिज़ाइन पूरे बेल्ट को नष्ट किए बिना क्षतिग्रस्त मॉड्यूल के व्यक्तिगत प्रतिस्थापन की अनुमति देता है, जिससे डाउनटाइम और रखरखाव लागत में भारी कमी आती है। ऑपरेशन आम तौर पर स्नेहन-मुक्त होता है, जिससे ग्रीस द्वारा उत्पाद के दूषित होने का खतरा समाप्त हो जाता है।
डिज़ाइन लचीलापन: चौड़ाई, लंबाई और मोड़ त्रिज्या को उत्पादन लाइन लेआउट के अनुसार अनुकूलित किया जा सकता है, जिससे आसान स्थापना की सुविधा मिलती है।
| विशिष्टता श्रेणी | विशिष्ट पैरामीटर और विकल्प |
|---|---|
| 1. चेन मॉड्यूल | सामग्री: पॉलीप्रोपाइलीन (पीपी, सामान्य प्रयोजन), पॉलीथीन (पीई, प्रभाव-प्रतिरोधी), पॉलीऑक्सीमेथिलीन/एसिटल (पीओएम, उच्च घिसाव और कम घर्षण), नायलॉन (पीए, उच्च क्रूरता)। सतह पैटर्न: फ्लैट, नॉन-स्लिप डायमंड पैटर्न, ग्रिड प्रकार (विभिन्न एपर्चर), रिब्ड/उठा हुआ पैटर्न। मानक रंग: सफेद (खाद्य-ग्रेड), नीला, हरा, काला। एकल मॉड्यूल आयाम: पिच (जैसे, 25.4 मिमी, 37.15 मिमी, 38.1 मिमी, 50.8 मिमी, 76.2 मिमी); चौड़ाई (जैसे, 38 मिमी से 200 मिमी+)। |
| 2. श्रृंखला संरचना | सिंगल-मोल्ड हिंगेड प्रकार: हल्का, शांत, स्नेहन-मुक्त, मध्यम से हल्के भार के लिए उपयुक्त। मॉड्यूलर रोलर प्रकार (बुशिंग्स/रोलर्स के साथ): अलग-अलग मॉड्यूल, पिन, बुशिंग्स और रोलर्स से इकट्ठे। उच्च शक्ति, पहनने के प्रतिरोध और कम घर्षण प्रदान करता है, जो भारी-भरकम, लंबी दूरी के परिवहन के लिए उपयुक्त है। |
| 3. सिस्टम प्रदर्शन | कुल बेल्ट चौड़ाई: कई धागों को जोड़कर प्राप्त की गई, 200 मिमी से 3000 मिमी से अधिक तक अनुकूलन योग्य। संवहन गति: विशिष्ट सीमा 0.5 - 50 मीटर/मिनट। न्यूनतम टर्निंग त्रिज्या: पिच द्वारा निर्धारित, डेटाशीट में निर्दिष्ट (उदाहरण के लिए, आंतरिक त्रिज्या आर = 300 मिमी)। ऑपरेटिंग तापमान: आमतौर पर -10°C से +90°C (सामग्री पर निर्भर)। तन्यता ताकत: श्रृंखला श्रृंखला के अनुसार भिन्न होती है, एकल-स्ट्रैंड तोड़ने की ताकत हजारों से दसियों हजार न्यूटन (एन) तक होती है। चयन के लिए लोड के आधार पर गणना की आवश्यकता है। |
| 4. मुख्य सहायक उपकरण | साइड गाइड: स्टेनलेस स्टील या प्लास्टिक (उदाहरण के लिए, यूएचएमडब्ल्यू), समायोज्य ऊंचाई (25-150 मिमी)। स्टॉप/डिवाइडर पट्टियाँ: अनुप्रस्थ (उत्पादों को विभाजित/रोकने के लिए) या अनुदैर्ध्य (मार्गदर्शन के लिए)। सफाई प्रणालियाँ: पॉलीयुरेथेन स्क्रेपर्स या नायलॉन ब्रश रोल। ड्राइव स्प्रोकेट: 6-दांत, 8-दांत, 10-दांत, स्टील या स्टेनलेस स्टील से बने। |
खाद्य और पेय पदार्थ: बोतलबंद पानी, जूस, बीयर, डिब्बे, डेयरी उत्पाद और बेक किए गए सामान के लिए भरना, पैकेजिंग, स्टरलाइज़ेशन और कूलिंग लाइनें।
उपभोक्ता सामान: शैम्पू, कॉस्मेटिक बोतलों और जार के लिए भरना, कैपिंग, लेबलिंग और कार्टिंग लाइनें।
पैकेजिंग और लॉजिस्टिक्स: डिब्बों और टोट्स को पहुंचाना, छांटना और पैलेटाइज़ करना।
फार्मास्युटिकल: ब्लिस्टर पैक, शीशियों और दवा बक्सों के लिए पैकेजिंग और संदेशवाहक लाइनें।
मैटटॉप चेन कन्वेयर आधुनिक प्रकाश-उद्योग स्वचालित उत्पादन में एक आधारशिला उपकरण है। मॉड्यूलर प्लास्टिक चेन मॉड्यूल पर केंद्रित, यह उत्पाद सुरक्षा, स्वच्छता, लेआउट लचीलेपन और कुशल रखरखाव जैसी प्रमुख जरूरतों को पूरी तरह से संबोधित करता है। विभिन्न सामग्रियों, सतह पैटर्न, श्रृंखला संरचनाओं और सहायक उपकरण का चयन करके, विशिष्ट प्रक्रिया प्रवाह को पूरी तरह से फिट करने के लिए एक अत्यधिक विश्वसनीय संदेश प्रणाली बनाई जा सकती है। यह उत्पादन लाइन की दक्षता, विश्वसनीयता और स्वच्छता मानकों को बढ़ाने के लिए आदर्श विकल्प है। चयन के लिए सटीक कॉन्फ़िगरेशन के लिए विशिष्ट आपूर्तिकर्ता विनिर्देश मैनुअल का संदर्भ देते हुए, संप्रेषित उत्पाद विशेषताओं, प्रक्रिया वातावरण और लेआउट आवश्यकताओं पर व्यापक विचार की आवश्यकता होती है।
