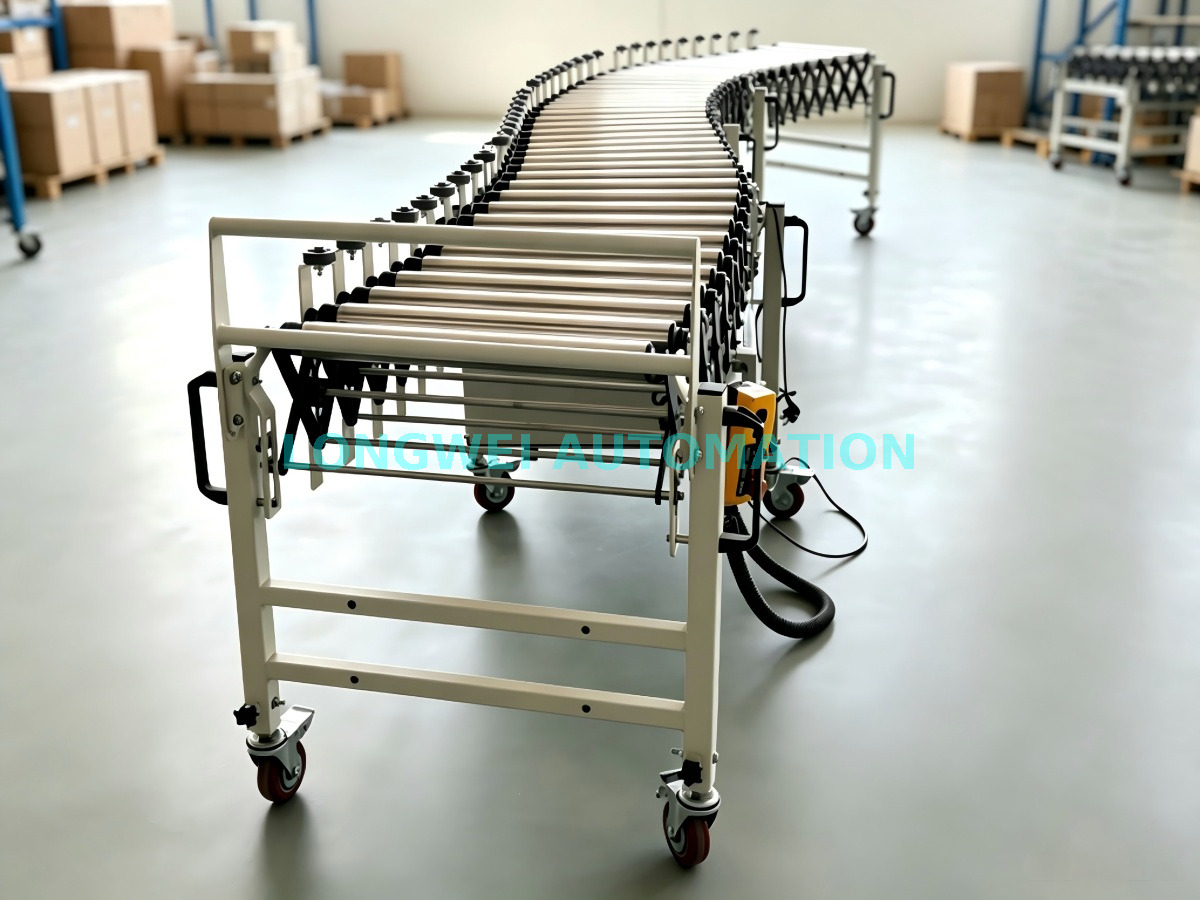

संचालित लचीला विस्तार योग्य रोलर कन्वेयर एक मोटर चालित कन्वेयर उपकरण है जिसकी लंबाई एक निश्चित सीमा के भीतर स्वतंत्र रूप से बढ़ाई या वापस ली जा सकती है। यह संदेशवाहक माध्यम के रूप में रोलर्स का उपयोग करता है, सहायक संरचना के रूप में एक लचीले विस्तार योग्य फ्रेम के साथ, और माइक्रो मोटर्स के माध्यम से रोलर्स को घुमाता है, जिससे स्वचालित सामग्री हैंडलिंग सक्षम हो जाती है। यह उपकरण समायोज्य टेलीस्कोपिक कार्यक्षमता के साथ संचालित संदेश को जोड़ता है, जिससे यह आधुनिक सामग्री प्रबंधन प्रणालियों में एक आवश्यक घटक बन जाता है।

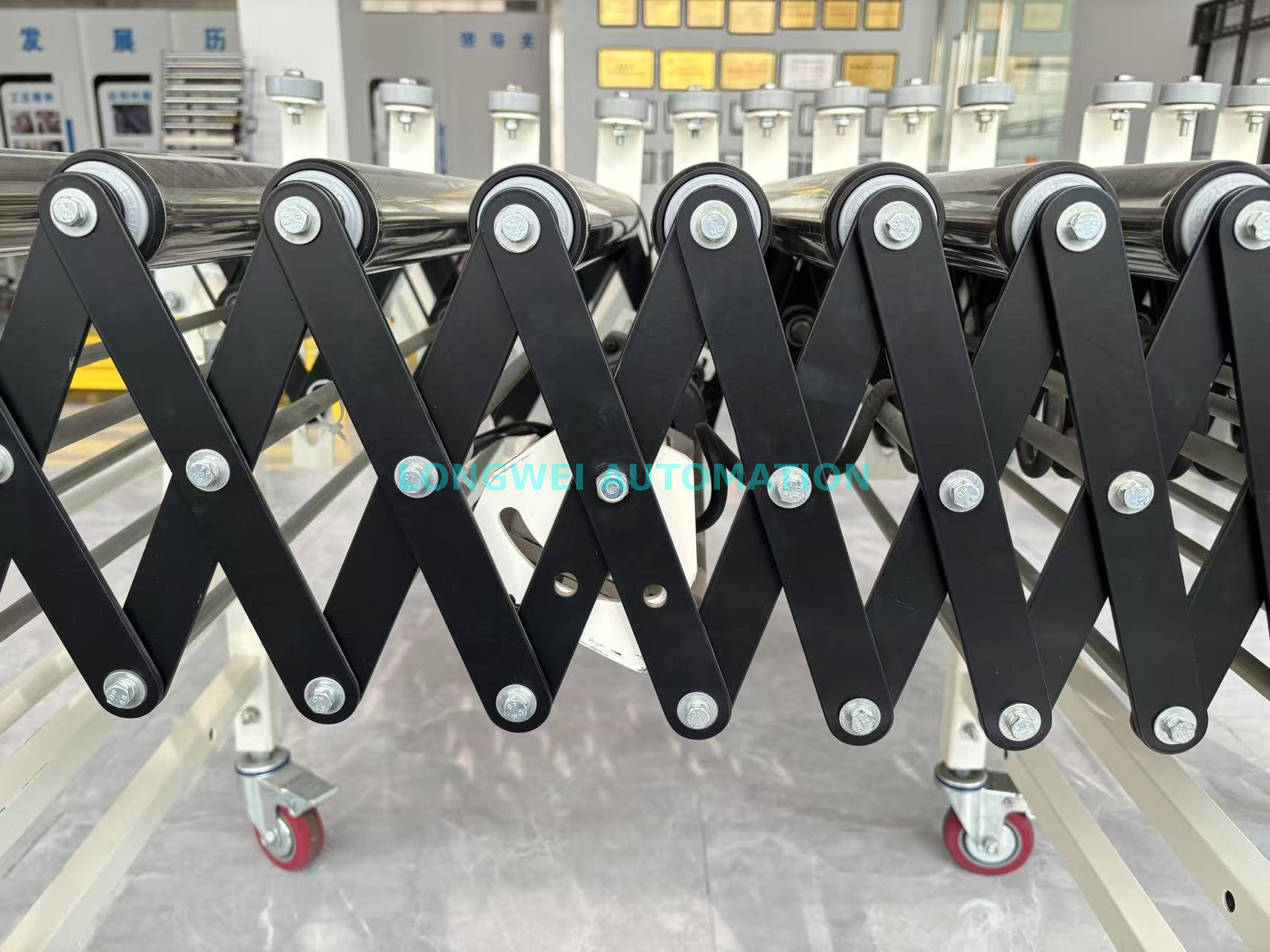

कन्वेयर 1:3 तक के विस्तार अनुपात के साथ एक लचीली विस्तार योग्य फ्रेम संरचना का उपयोग करता है। जब संचालन में न हो, तो फर्श की जगह को कम करने के लिए इसे काफी छोटा किया जा सकता है; आवश्यकता पड़ने पर, इसे आवश्यक लंबाई तक बढ़ाया जा सकता है, जिससे स्थान का अधिकतम उपयोग हो सके।

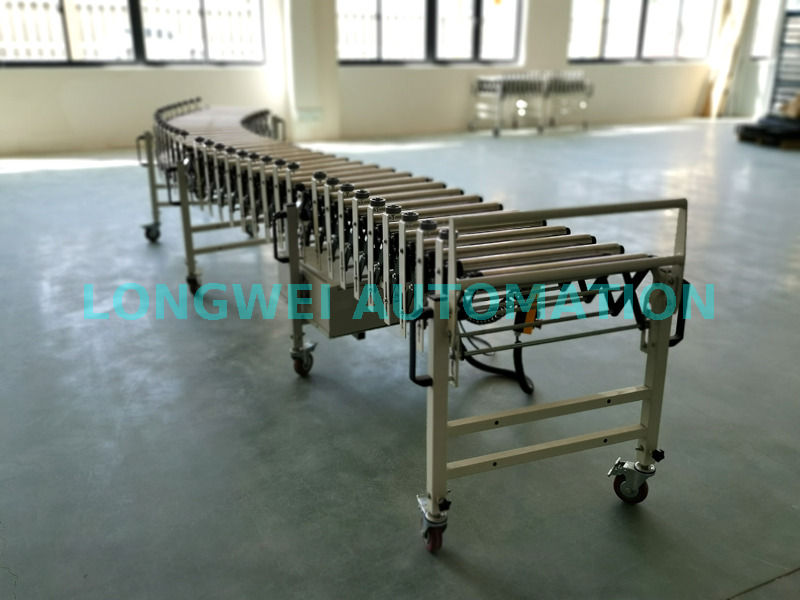

संप्रेषण की दिशा बदलने के लिए शरीर को आसानी से चलाया जा सकता है, और संप्रेषण कोण को वास्तविक कार्गो आवश्यकताओं के अनुसार समायोजित किया जा सकता है। समर्थन पैर ऊंचाई-समायोज्य हैं, और सिस्टम को सीधे या घुमावदार वर्गों के रूप में कॉन्फ़िगर किया जा सकता है।
तल पर लॉक करने योग्य कैस्टर से सुसज्जित, कन्वेयर को आसानी से किसी भी कार्य स्थिति में ले जाया जा सकता है और फिर ब्रेक लगाकर सुरक्षित रूप से ठीक किया जा सकता है।
स्वतंत्र मॉड्यूलर इकाइयों के रूप में डिज़ाइन किए गए, कन्वेयर को आवश्यकतानुसार जोड़ा और व्यवस्थित किया जा सकता है। एक इकाई में कम से कम दो खंड होते हैं।
उपकरण पहनने के लिए प्रतिरोधी, संक्षारण प्रतिरोधी है, और इसकी लंबी सेवा जीवन है। रखरखाव और सर्विसिंग सीधी है। सटीक-असर वाले ड्राइव रोलर्स कम शोर और विस्तारित स्थायित्व प्रदान करते हैं।
इसमें बड़ी परिवहन क्षमता, लंबी संदेश दूरी, उच्च भार वहन क्षमता और समायोज्य घूर्णी गति है, जो तेज, समान और स्थिर सामग्री परिवहन को सक्षम करती है।
फिक्स्ड रोलर कन्वेयर के साथ तुलना
| लंबाई समायोजन | हाँ (विस्तारयोग्य/बंधने योग्य) | नहीं (निश्चित लंबाई) |
| गतिशीलता | पहियों के साथ पोर्टेबल | अचल |
| इंस्टालेशन | प्लग-एंड-प्ले, किसी सेटअप की आवश्यकता नहीं | स्थायी स्थापना की आवश्यकता है |
| अंतरिक्ष दक्षता | उच्च (समायोज्य पदचिह्न) | कम (निश्चित स्थान उपयोग) |
| के लिए सर्वोत्तम | गतिशील, अस्थायी कार्यप्रवाह | उच्च-मात्रा, निश्चित लेआउट |
संचालित लचीले विस्तार योग्य रोलर कन्वेयर की मुख्य तकनीकी विशिष्टताएँ इस प्रकार हैं:
| पैरामीटर | विशिष्टता रेंज |
|---|---|
| रोलर व्यास | 50 मिमी (सामान्य मानक) |
| संप्रेषण रेखा की लंबाई | 2000 मिमी से असीमित तक (अनुशंसित संचालित एकल-खंड लंबाई ≤ 10 मीटर) |
| संवहन चौड़ाई | 450 मिमी, 500 मिमी, 600 मिमी (अन्य चौड़ाई अनुकूलित की जा सकती है) |
| संवहन ऊंचाई | 500 मिमी से 1000 मिमी तक |
| लाइन की गति | 10 मीटर/मिनट से 40 मीटर/मिनट |
| मोटर शक्ति (प्रति अनुभाग) | 90 डब्ल्यू से 120 डब्ल्यू |
| भार क्षमता | लगभग। 70 किग्रा/सेक्शन |
| रोलर सामग्री | कार्बन स्टील (जिंक-प्लेटेड), स्टेनलेस स्टील, रबर-कोटेड, आदि। |
संचालित लचीला विस्तार योग्य रोलर कन्वेयर मुख्य रूप से 3 प्रकार के रोलर को अपनाता है, जो तीन प्राथमिक ड्राइव विधियों से संबंधित है।
(चित्र 1. तीन प्रकार के मानक रोलर: पॉली-वी चरखी चालित रोलर, दांतेदार चरखी चालित रोलर, नालीदार बेल्ट चालित रोलर)

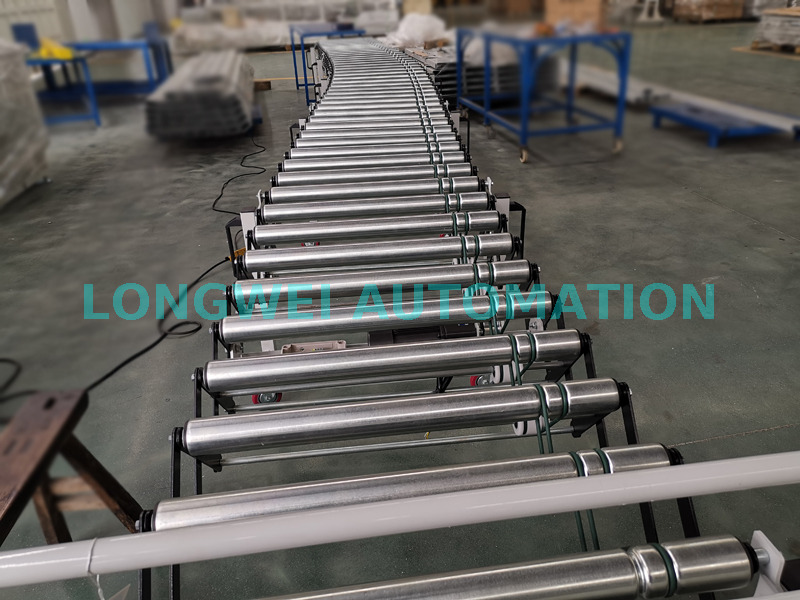

रोलर की सतह पर एक नाली बनाई जाती है, जिसमें बिजली संचरण के लिए एक ओ-रिंग बेल्ट लगाई जाती है। ओ-बेल्ट ड्राइव कम शोर, न्यूनतम पर्यावरणीय प्रदूषण के साथ सुचारू रूप से संचालित होता है, और उच्च गति संचालन की अनुमति देता है। इसमें एक सरल संरचना और कम लागत है, जो इसे संचालित टेलीस्कोपिक रोलर कन्वेयर के लिए सबसे अधिक इस्तेमाल की जाने वाली ड्राइव विधि बनाती है।
पावर ट्रांसमिशन के लिए एक पॉली-वी-बेल्ट का उपयोग किया जाता है, जो सुचारू संचालन और अपेक्षाकृत उच्च भार-वहन क्षमता प्रदान करता है। बेल्ट और रोलर्स के बीच बड़ा संपर्क क्षेत्र उच्च टॉर्क ट्रांसमिशन को सक्षम बनाता है।

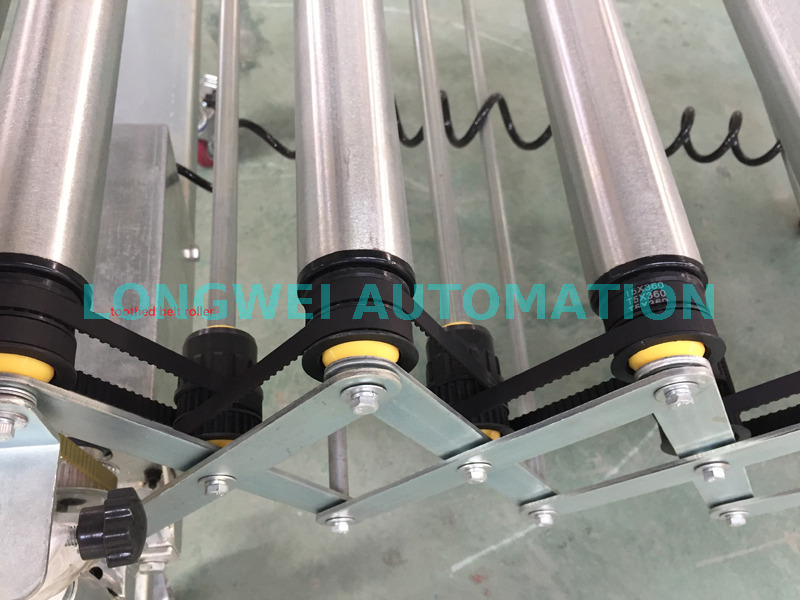

टाइमिंग बेल्ट सटीक गति अनुपात और शून्य स्लिप के साथ सटीक ट्रांसमिशन प्रदान करता है, जो इसे उच्च संप्रेषण सटीकता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
| फ़ीचर | सिंक्रोनस बेल्ट | पॉली-वी बेल्ट | ओ-बेल्ट (गोल बेल्ट) |
|---|---|---|---|
| पर्ची प्रतिरोध | ✅ कोई पर्ची नहीं (सकारात्मक ड्राइव) | ❌ ओवरलोड के कारण फिसलने का खतरा | ❌ उच्च फिसलन प्रवृत्ति |
| शुद्धता | ✅ उच्च (सटीक स्थिति) | ❌ मध्यम (कुछ रेंगना) | ❌ कम (खिंचाव/फिसलन) |
| क्षमता | ✅ ~98% | ~95% | ~90-93% |
| रखरखाव | ✅ कम (कोई प्रतिधारण नहीं) | ⚠ मध्यम (पसलियों पर घिसाव) | ❌ उच्च (लगातार तनाव) |
| भार क्षमता | ✅ उच्च टॉर्क क्षमता | ⚠ अच्छा है, लेकिन घर्षण द्वारा सीमित है | ❌ कम (हल्के भार के लिए उपयुक्त) |
| सहनशीलता | ✅ लंबा जीवनकाल (कोई खिंचाव नहीं) | ⚠ समय के साथ पसलियाँ घिस जाती हैं | ❌ घिसने/खिंचाव की संभावना |
| शोर/कंपन | ✅ कम शोर और सुचारू | ⚠ उच्च गति पर शोर हो सकता है | ❌ कोड़े मारने की आवाज संभव |

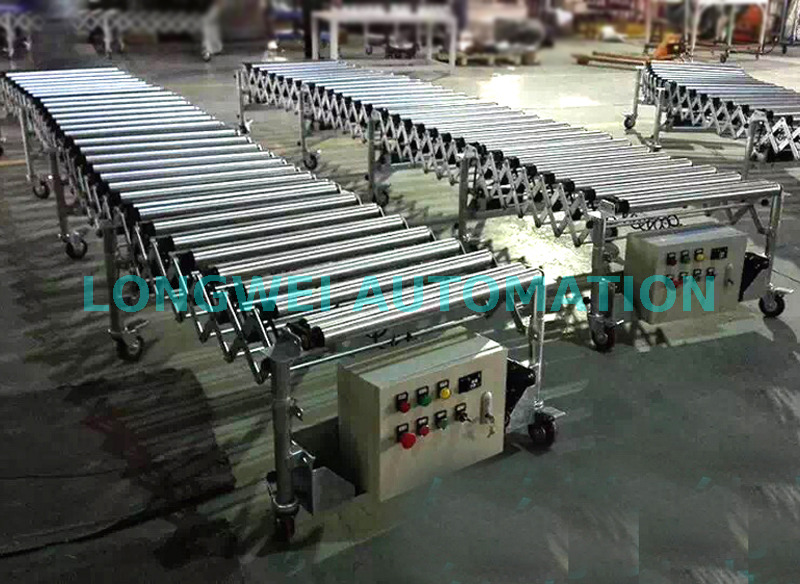

कन्वेयर दो गति नियंत्रण मोड प्रदान करता है:
उपकरण एक स्थिर गति से चलता है, उन अनुप्रयोगों के लिए उपयुक्त है जहां एक समान संप्रेषण दर की आवश्यकता होती है।
फ़्रीक्वेंसी इन्वर्टर के साथ, गति को लगातार समायोजित किया जा सकता है, जिससे 5:1 तक का गति अनुपात मिलता है (सामान्य सीमा: 10-35 मीटर/मिनट)। परिवर्तनीय-गति नियंत्रण विभिन्न संदेश कार्यों के लिए विविध आवश्यकताओं को पूरा करते हुए, सुचारू शुरुआत, सटीक गति विनियमन और ऊर्जा-बचत संचालन को सक्षम बनाता है।
संचालित टेलीस्कोपिक रोलर कन्वेयर का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता है:
मुख्य रूप से कार्यशालाओं, गोदामों और भंडारण यार्डों में माल लोड करने और उतारने के साथ-साथ रसद वितरण केंद्रों पर माल प्राप्त करने और भेजने के लिए उपयोग किया जाता है।
उत्पादन पैकेजिंग लाइनों, अस्थायी संदेश लाइनों और अन्य इन-प्लांट सामग्री हैंडलिंग कार्यों में लागू किया जाता है।
कूरियर और एक्सप्रेस डिलीवरी सेवाओं में पार्सल छँटाई और संदेश भेजने के लिए उपयुक्त।
इलेक्ट्रॉनिक्स, पेय पदार्थ, भोजन, पैकेजिंग, मशीनरी, हल्के उद्योग, रसायन, फार्मास्युटिकल, रबर/प्लास्टिक, ऑटोमोटिव और मोटरसाइकिल उद्योगों में व्यापक रूप से उपयोग किया जाता है।
बंदरगाहों, टर्मिनलों, रेलवे स्टेशनों, हवाई अड्डों और अन्य लॉजिस्टिक्स केंद्रों पर कार्गो लोडिंग/अनलोडिंग के लिए आदर्श।
कन्वेयर विशेष रूप से फ्लैट-तले, समान वस्तुओं जैसे कार्टन और केस के परिवहन के लिए उपयुक्त है। यह विभिन्न बक्से, बैग, पैलेट और यूनिट लोड को भी संभालता है। थोक सामग्री, छोटी वस्तुएं, या अनियमित आकार के सामान को परिवहन से पहले पैलेट या टोट्स में रखा जाना चाहिए।
