एक वापस लेने योग्य स्प्रिंग-लोडेड बॉल ट्रांसफर यूनिट एक विशेष बॉल ट्रांसफर घटक है जो कुशनिंग और रीसेट कार्यों को एकीकृत करता है। इसकी मुख्य विशेषता एक आंतरिक स्प्रिंग तंत्र है जो ऊर्ध्वाधर दबाव के तहत बॉल हेड को नीचे की ओर संपीड़ित ("वापस लेने") की अनुमति देता है और दबाव हटा दिए जाने पर स्वचालित रूप से अपनी मूल स्थिति में वापस आ जाता है। यह एक वापस लेने योग्य कुशनिंग फ़ंक्शन को जोड़ते समय एक मानक बॉल ट्रांसफर यूनिट की कम-घर्षण रोलिंग विशेषताओं को बरकरार रखता है, जिससे इसे आमतौर पर सटीक अनुप्रयोगों में उपयोग किया जाता है जिनके लिए ऊंचाई भिन्नता को संभालने, कुशनिंग प्रदान करने या नियंत्रित दबाव लागू करने की आवश्यकता होती है।
इस उत्पाद में आम तौर पर निम्नलिखित प्रमुख घटक होते हैं:
बॉल हेड: एक उच्च परिशुद्धता धातु (जैसे स्टेनलेस स्टील 440C) या चिकनी सतह, उच्च कठोरता और पहनने के प्रतिरोध के साथ सिरेमिक क्षेत्र, चिकनी सर्वदिशात्मक रोलिंग सुनिश्चित करता है।
बॉल सॉकेट: एक कटोरे के आकार की सीट जिसमें बॉल हेड होता है, आमतौर पर कम घर्षण और पहनने के लिए प्रतिरोधी सामग्री (जैसे इंजीनियरिंग प्लास्टिक, कांस्य, या कठोर स्टील) से बना होता है। इसकी भीतरी दीवार बिल्कुल बॉल हेड से मेल खाती है, जिससे यह स्वतंत्र रूप से लुढ़क सकती है।
स्प्रिंग मैकेनिज्म: यह "रिट्रैक्शन" फ़ंक्शन को सक्षम करने वाला कोर है। बॉल सॉकेट के नीचे एक स्प्रिंग स्थापित किया गया है।
प्रकार: एक पेचदार संपीड़न स्प्रिंग, डिस्क स्प्रिंग, या इलास्टोमेर (जैसे पॉलीयुरेथेन) हो सकता है।
कार्य: एक नियंत्रणीय, ऊर्ध्वाधर लोचदार बल प्रदान करता है।
हाउसिंग/माउंटिंग स्लीव: एक बेलनाकार धातु का खोल जिसमें संपूर्ण आंतरिक तंत्र होता है। इसमें आमतौर पर उपकरण बेसप्लेट या फ़्रेम में सुरक्षित स्थापना के लिए बाहरी धागे (उदाहरण के लिए, एम-सीरीज़ मीट्रिक धागे) या एक माउंटिंग फ़्लैंज की सुविधा होती है।
सील (वैकल्पिक): उच्च आवश्यकताओं वाले कुछ मॉडलों में, धूल और मलबे को आंतरिक तंत्र में प्रवेश करने से रोकने के लिए एक सीलिंग रिंग शामिल की जाती है, जिससे दीर्घकालिक विश्वसनीय संचालन सुनिश्चित होता है।
कुशनिंग और शॉक अवशोषण: स्प्रिंग प्रभावी ढंग से वर्कपीस या उपकरण से प्रभाव ऊर्जा को अवशोषित करता है, वर्कपीस और उपकरण दोनों की रक्षा करता है, और शोर को कम करता है।
ऊंचाई भिन्नता के लिए अनुकूलन: जब एक कन्वेयर लाइन पर वर्कपीस की ऊंचाई असमान होती है, तो स्प्रिंग संपीड़न स्वचालित रूप से इस ऊंचाई के अंतर की भरपाई कर सकता है, यह सुनिश्चित करते हुए कि सभी वर्कपीस प्रभावी ढंग से समर्थित हैं और सुचारू रूप से परिवहन किए जाते हैं।
लगातार दबाव का प्रावधान: स्प्रिंग बल को वर्कपीस पर एक स्थिर, नियंत्रणीय नीचे या पार्श्व दबाव में परिवर्तित किया जा सकता है, जिसका उपयोग अक्सर पोजिशनिंग, क्लैम्पिंग या अनुप्रयोगों को पकड़ने के लिए किया जाता है।
अधिभार संरक्षण: आकस्मिक अधिभार के मामले में, बॉल हेड पूरी तरह से पीछे हट सकता है, जो एक यांत्रिक सुरक्षा सुरक्षा कार्य प्रदान करता है।
स्वचालित रीसेट: एक बार जब ऊपर से दबाव हटा दिया जाता है, तो स्प्रिंग तुरंत बॉल हेड असेंबली को उसकी मूल स्थिति में वापस धकेल देता है, जो अगले चक्र के लिए तैयार होता है।
बनाए रखा रोलिंग फ़ंक्शन: बॉल हेड अपनी कम-घर्षण रोलिंग क्षमता की पूरी श्रृंखला को बनाए रखता है, चाहे वह संपीड़ित हो, विस्तारित हो, या किसी मध्यवर्ती स्थिति में हो।
प्रारंभिक अवस्था: बिना किसी भार के, स्प्रिंग को बढ़ाया जाता है, जिससे बॉल हेड अपनी उच्चतम स्थिति में पहुंच जाता है।
संपीड़न और प्रत्यावर्तन: जब एक वर्कपीस स्प्रिंग के प्रीलोड से अधिक बल के साथ बॉल हेड पर दबाव डालता है, तो बॉल हेड असेंबली स्प्रिंग बल पर काबू पाती है और पूरी तरह से नीचे की ओर बढ़ती है ("पीछे हटती है")।
रोलिंग और कुशनिंग: पीछे हटने के दौरान और किसी भी स्थिति में स्थिर होने पर, बॉल हेड अभी भी वर्कपीस को घुमाते हुए स्वतंत्र रूप से रोल कर सकता है, जबकि स्प्रिंग लगातार कुशनिंग और समर्थन प्रदान करता है।
रीसेट: जब वर्कपीस को हटा दिया जाता है और दबाव गायब हो जाता है, तो स्प्रिंग का बल पूरे बॉल हेड असेंबली को उसकी प्रारंभिक उच्चतम स्थिति में वापस धकेल देता है।
इस घटक का व्यापक रूप से स्वचालन सेटिंग्स में उपयोग किया जाता है, जिसके लिए लचीले और अनुकूली प्रबंधन की आवश्यकता होती है:
वर्कपीस पोजिशनिंग और क्लैंपिंग: थर्मल विस्तार/संकुचन या मामूली स्थितिगत समायोजन के कारण आंदोलन की अनुमति देते हुए, ऊपर या किनारे से वर्कपीस को क्लैंप करने के लिए सीएनसी मशीनिंग या निरीक्षण फिक्स्चर में उपयोग किया जाता है।
सॉर्टिंग और डायवर्टिंग तंत्र: वर्कपीस का मार्गदर्शन करने और उनकी दिशा बदलने के लिए सॉर्टिंग बिंदुओं पर अपनी वापसी और रोलिंग विशेषताओं का उपयोग करता है।
जेड-अक्ष एडजस्टेबल कन्वेयंस प्लेटफार्म: विभिन्न ऊंचाइयों के वर्कपीस का समर्थन करने के लिए उपयोग किया जाता है, यह सुनिश्चित करते हुए कि सभी वर्कपीस की निचली सतहें एक एकीकृत ड्राइव सतह (जैसे, बेल्ट या शीर्ष प्लेट) से संपर्क करती हैं।
अधिभार संरक्षण उपकरण: जाम लगने की संभावना वाले क्षेत्रों में स्थापित; प्रतिरोध अत्यधिक होने पर बॉल हेड पीछे हट जाता है, जिससे उपकरण को नुकसान होने से बचाया जा सकता है।
प्रिसिजन असेंबली लाइन्स: सटीक घटक सतहों को खरोंचने से बचाने के लिए असेंबली प्रक्रिया के दौरान अनुपालन समर्थन प्रदान करता है।
स्प्रिंग बल/प्रारंभिक दबाव: बॉल हेड रिट्रैक्शन शुरू करने के लिए आवश्यक न्यूनतम बल (एन या केजीएफ)।
स्ट्रोक/रिट्रैक्शन दूरी: अधिकतम संपीड़ित दूरी (मिमी) जो बॉल हेड अपने उच्चतम से निम्नतम बिंदु तक यात्रा कर सकता है।
कुल ऊंचाई और माउंटिंग आयाम: इंस्टॉलेशन और माउंटिंग थ्रेड/होल विनिर्देशों के बाद समग्र आयाम शामिल हैं।
बॉल हेड व्यास और सामग्री: पर्यावरण के लिए भार क्षमता और उपयुक्तता निर्धारित करता है।
भार क्षमता: अधिकतम भार (स्थैतिक और गतिशील) जो यह झेल सकता है।
पुनरावृत्ति परिशुद्धता: कई संपीड़न और रीसेट चक्रों के बाद प्रारंभिक स्थिति में लौटने में स्थिरता।

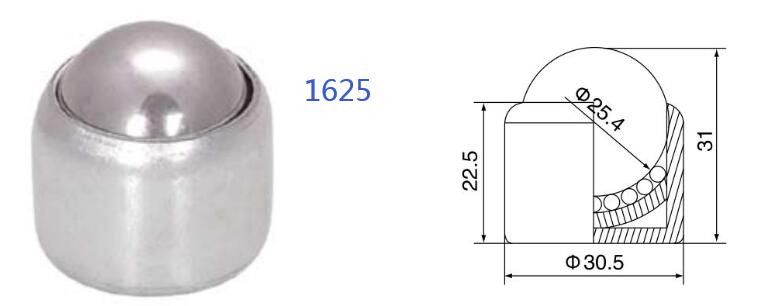

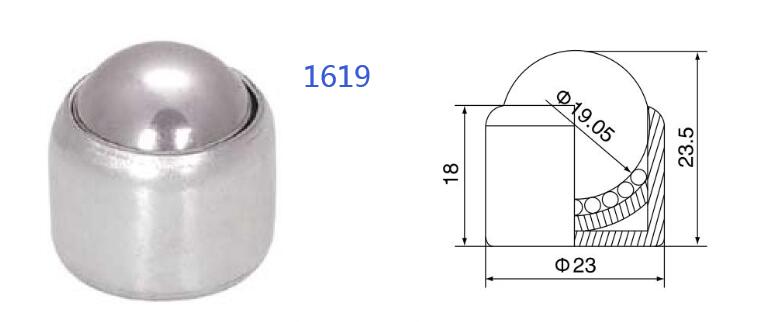

1619, 1625
विशेषताएं: बॉल ट्रांसफर यूनिट की 16 श्रृंखला हल्की ड्यूटी है, इसमें लोडिंग बॉल के दो व्यास हैं) 19 मिमी और 25 मिमी), बेलनाकार सादा शरीर, फ्लैंजलेस के बिना ड्रॉप-इन फिटिंग, आंतरिक स्प्रिंग प्रभाव बल को कम कर सकता है।
विशेष विवरण:
| रेफरी नं. | सामग्री | लोडिंग क्षमता (किग्रा) | वजन (जी) | |
| सुझाव | अधिकतम. | |||
| 1619 | सीएस/सीएस | 20 | 30 | 45 |
| पीएल/सीएस | 10 | 15 | 25 | |
| एसएस/एसएस | 15 | 20 | 45 | |
| पीएल/एसएस | 10 | 15 | 25 | |
| रेफरी नं. | सामग्री | लोडिंग क्षमता (किग्रा) | वजन (जी) | |
| सुझाव | अधिकतम. | |||
| 1625 | सीएस/सीएस | 30 | 35 | 100 |
| पीएल/सीएस | 12 | 18 | 45 | |
| एसएस/एसएस | 25 | 30 | 100 | |
| पीएल/एसएस | 12 | 18 | 45 | |
