सीआर100
RONWIN

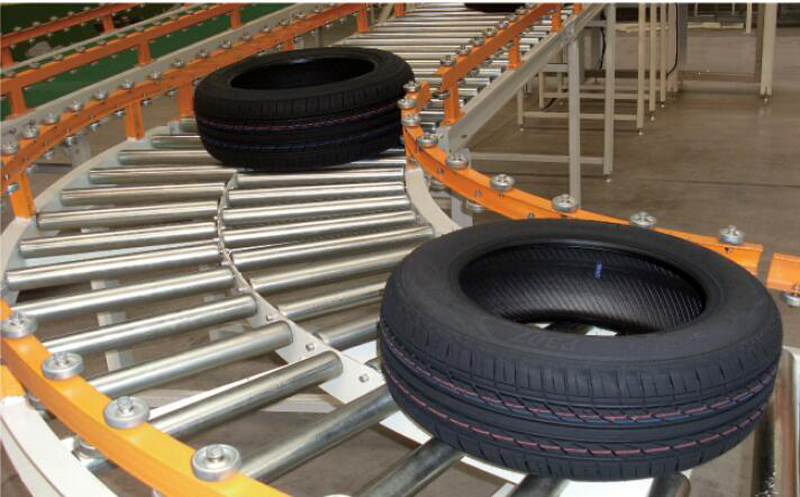

ग्रेविटी कर्व रोलर कन्वेयर एक प्रकार का गुरुत्वाकर्षण कन्वेयर है। इसकी मुख्य विशेषताएं हैं:
कोई पावर ड्राइव नहीं: कन्वेयर में मोटर जैसा कोई पावर स्रोत नहीं होता है।
गुरुत्वाकर्षण का उपयोग करता है: यह पहुंचाई जाने वाली वस्तुओं के वजन और एक निश्चित झुकाव कोण पर निर्भर करता है, जिससे वस्तुओं को गुरुत्वाकर्षण द्वारा रोलर्स पर स्वाभाविक रूप से नीचे स्लाइड करने की अनुमति मिलती है।
घुमावदार डिज़ाइन: इसका फ्रेम और रोलर व्यवस्था एक विशिष्ट चाप (आमतौर पर 90° या 45°) बनाती है, जिसे विशेष रूप से दो सीधे कन्वेयर अनुभागों को जोड़ने और परिवहन की दिशा बदलने के लिए डिज़ाइन किया गया है।
कार्य सिद्धांत बहुत सरल है: वस्तुओं को सीधे कन्वेयर के ऊपरी सिरे से वक्र अनुभाग में धकेल दिया जाता है। गुरुत्वाकर्षण बल के तहत, वस्तुएं रोलर्स द्वारा बनाए गए घुमावदार पथ का अनुसरण करती हैं, आसानी से दिशा बदलती हैं, और कन्वेयर लाइन के अगले भाग में प्रवेश करते हुए निचले सिरे के आउटलेट की ओर स्लाइड करती हैं।
घुमावदार फ़्रेम: यह उपकरण का कंकाल है, जो आमतौर पर उच्च शक्ति वाले स्टील से बना होता है, जो एक चिकनी मोड़ पथ सुनिश्चित करने के लिए आवश्यक चाप (उदाहरण के लिए, 90 डिग्री, 45 डिग्री, 180 डिग्री) में सटीक रूप से मुड़ा हुआ होता है।

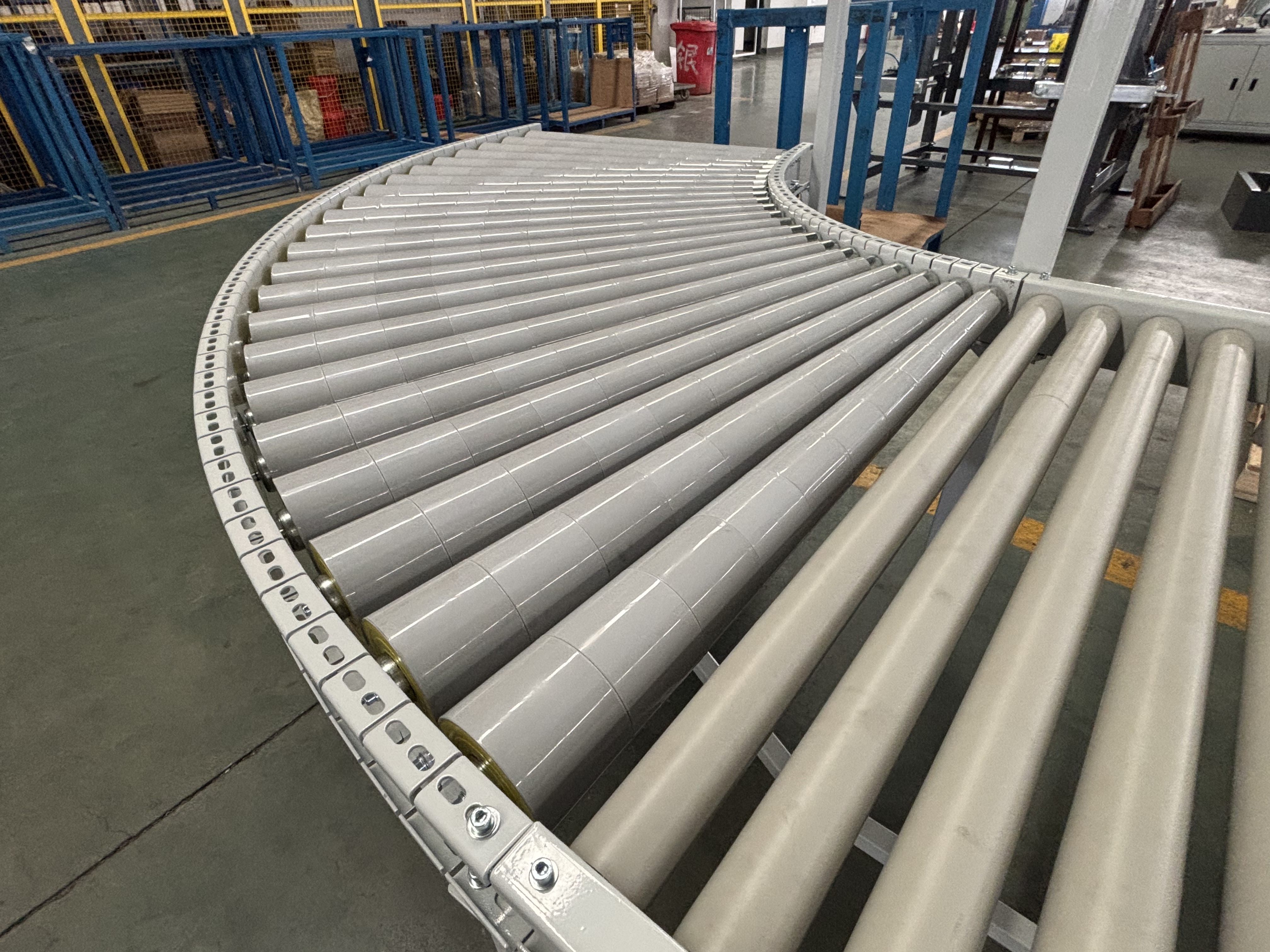

रोलर्स: ये मुख्य भार वहन करने वाले और मार्गदर्शक घटक हैं। वक्र अनुभाग में उपयोग किए जाने वाले रोलर्स आमतौर पर टेपर्ड रोलर्स या एक विशेष पैटर्न में व्यवस्थित सीधे रोलर्स होते हैं।
पतला रोलर्स: यह सबसे आदर्श और सामान्य समाधान है। रोलर का व्यास धीरे-धीरे अंदर से (चाप के केंद्र के करीब) बाहर की ओर बढ़ता है। यह डिज़ाइन सुनिश्चित करता है कि मोड़ के दौरान, रोलर के आंतरिक और बाहरी किनारों की रैखिक गति अलग-अलग होती है (बाहरी पथ लंबा होता है, जिसके लिए उच्च रैखिक गति की आवश्यकता होती है; आंतरिक पथ छोटा होता है, जिसके लिए कम रैखिक गति की आवश्यकता होती है)। यह सामान को वक्र की केंद्र रेखा के साथ सुचारू रूप से और स्थिर रूप से घूमने की अनुमति देता है, जिससे रेलिंग के खिलाफ जाम, भीड़ या गंभीर घर्षण को प्रभावी ढंग से रोका जा सकता है।
स्टैंड और लेवलिंग फीट: पूरे घुमावदार फ्रेम का समर्थन करने के लिए उपयोग किया जाता है, वे आमतौर पर पूर्ववर्ती और निम्नलिखित कन्वेयर अनुभागों के साथ सुचारू कनेक्शन सुनिश्चित करने और आवश्यक झुकाव बनाने के लिए ऊंचाई-समायोज्य होते हैं।
रेलिंग: फ्रेम के अंदर और बाहर दोनों तरफ स्थापित, वे महत्वपूर्ण हैं। उनकी भूमिका केन्द्रापसारक बल के कारण मोड़ के दौरान वस्तुओं को पटरी से उतरने से रोकना है। घर्षण और शोर को कम करने के लिए रेलिंग सतहों पर अक्सर पहनने वाली पट्टियाँ लगाई जाती हैं।
ऊर्जा कुशल और पर्यावरण-अनुकूल: पूरी तरह से गुरुत्वाकर्षण पर संचालित होता है, कोई विद्युत शक्ति या अन्य ऊर्जा स्रोतों का उपभोग नहीं करता है, जिसके परिणामस्वरूप परिचालन लागत बहुत कम होती है।
सरल संरचना, आसान रखरखाव: जटिल शक्ति और नियंत्रण प्रणालियों का अभाव, कम हिस्से, कम विफलता दर। दैनिक रखरखाव में आमतौर पर केवल रोलर्स को साफ रखना और स्वतंत्र रूप से घुमाना शामिल होता है।
सुचारू और शांत संचालन: एक अच्छी तरह से डिजाइन किया गया ग्रेविटी कर्व रोलर कन्वेयर न्यूनतम प्रभाव और कम शोर के साथ सामान को आसानी से मोड़ने में सक्षम बनाता है।
उच्च लागत-प्रभावशीलता: प्रारंभिक निवेश लागत संचालित वक्र कन्वेयर (जैसे घुमावदार बेल्ट कन्वेयर, संचालित रोलर वक्र) की तुलना में बहुत कम है।
मजबूत लचीलापन: जटिल कन्वेयर नेटवर्क बनाने के लिए आसानी से विभिन्न सीधे गुरुत्वाकर्षण या संचालित कन्वेयर के साथ जोड़ा जा सकता है।
ग्रेविटी कर्व रोलर कन्वेयर का व्यापक रूप से उन स्थितियों में उपयोग किया जाता है, जिनमें बक्से, कार्टन, ट्रे और अन्य वस्तुओं के लिए दिशात्मक परिवर्तन की आवश्यकता होती है, उदाहरण के लिए:
भंडारण एवं रसद केंद्र: छँटाई क्षेत्रों, लोडिंग/अनलोडिंग क्षेत्रों में विभिन्न कन्वेयर लाइनों को जोड़ना।
पैकेजिंग उत्पादन लाइनें: उत्पादों को एक उत्पादन लाइन से दूसरे में स्थानांतरित करना।
एक्सप्रेस पार्सल छँटाई केंद्र: पैकेजों के पथ का मार्गदर्शन करना।
सुपरमार्केट वितरण केंद्र: भोजन, सामान्य माल पहुंचाना।
विनिर्माण उद्योग: असेंबली लाइनों के बीच घटकों या तैयार उत्पादों को स्थानांतरित करना।
उनके स्पष्ट लाभों के बावजूद, चयन करते समय उनकी सीमाओं पर भी विचार किया जाना चाहिए:
सामान के लिए आवश्यकताएँ:
सपाट तल: सामान की निचली सतह सख्त, सपाट होनी चाहिए, जैसे कार्डबोर्ड बक्से, प्लास्टिक टोट्स, लकड़ी के फूस। नरम बैग या अनियमित निचली सतह वाली वस्तुएँ उपयुक्त नहीं हैं।
मध्यम वजन: रोलर्स के रोलिंग घर्षण को दूर करने के लिए सामान को पर्याप्त वजन की आवश्यकता होती है, लेकिन यह बहुत भारी नहीं हो सकता है, अन्यथा, स्लाइडिंग गति बहुत अधिक हो सकती है और इसे नियंत्रित करना मुश्किल हो सकता है, या अत्यधिक मजबूत रोलर्स की आवश्यकता होती है।
झुकाव की आवश्यकता है: पूरे कन्वेयर सिस्टम में पर्याप्त ढलान होना चाहिए; नहीं तो माल रुक जायेगा.
गति नियंत्रण: गुरुत्वाकर्षण कन्वेयर में गति वजन और ढलान के साथ बदलती रहती है, जिससे सटीक नियंत्रण मुश्किल हो जाता है। सटीक स्थिति की आवश्यकता वाले स्टेशनों पर, स्टॉपर्स या बाद में संचालित कन्वेयर अनुभागों का उपयोग करना आवश्यक है।
वक्र त्रिज्या चयन: सामान के आकार के आधार पर उचित वक्र त्रिज्या का चयन करना महत्वपूर्ण है। बहुत छोटा दायरा मोड़ के दौरान बड़े सामान के जाम होने या रेलिंग से टकराने का कारण बनेगा।
आवेदन: गुरुत्वाकर्षण घुमावदार रोलर कन्वेयर को एक असंचालित घुमावदार रोलर कन्वेयर लाइन के रूप में भी जाना जाता है, यह रोलर कन्वेयर सिस्टम का एक महत्वपूर्ण संदेश उपकरण है। इसका उपयोग स्वचालित उत्पादन, असेंबली, सामग्री परिवहन, लोडिंग और अनलोडिंग के लिए किया जाता है सभी प्रकार के सामानों की डिलीवरी बक्से, बैग और पैलेट में होगी। थोक सामग्री, छोटी वस्तुएं या अनियमित वस्तुओं को डिलीवरी के लिए फूस पर या टर्नओवर बॉक्स की आवश्यकता होती है।
विशेषताएं: सामान को मानव बल या गुरुत्वाकर्षण द्वारा एक निश्चित झुकाव वाले कोण में स्थानांतरित और संप्रेषित किया जाता है, संप्रेषण दिशा को एक निश्चित कोण द्वारा बदला जा सकता है। घुमावदार रोलर कन्वेयर आमतौर पर पतला रोलर को अपनाता है, यह सरल संरचना, मॉड्यूलर डिजाइन, आसान असेंबली और रखरखाव है।

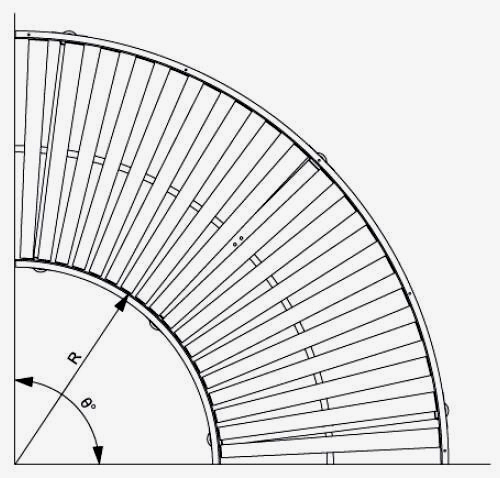

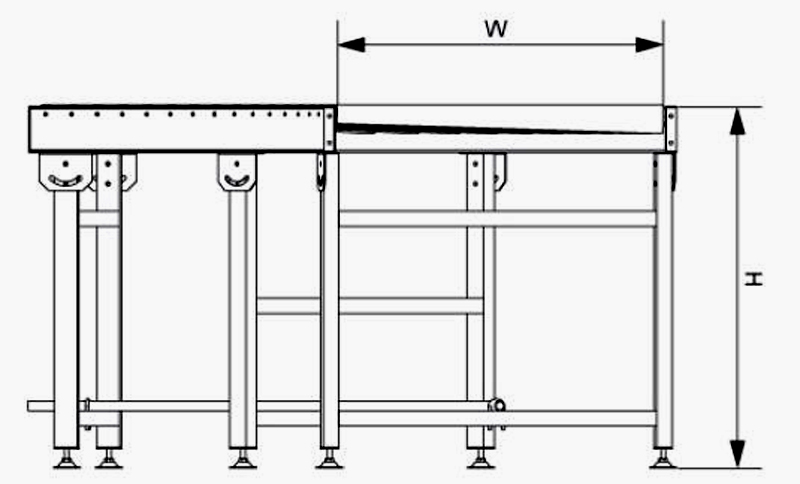

प्रतिरूप संख्या। -रैक की भीतरी चौड़ाई(डब्ल्यू)-रैक की ऊंचाई(एच)-टर्निंग त्रिज्या(आर)-टर्निंग कोण(°)
आदेश संख्या. उदाहरण (इकाई मिमी): सीआर100-500-700-900-90
| विशिष्टताएँ (इकाई: मिमी) | |
|---|---|
| रोलर व्यास | 50 (छोटा अंत) |
| त्रिज्या के अंदर घूमना | 900 का सुझाव दें |
| मोड़ कोण | 45°, 60°, 90° |
| रोलर शामिल कोण | ≤6° |
| रैक की भीतरी चौड़ाई | 500, 600, 700, 800, 900, 1000, 1500 |
| रैक की ऊंचाई | 300-1500 |
| रैक सामग्री | स्टील की मुड़ी हुई प्लेट |
| समर्थन पैर सामग्री | आयताकार स्टील ट्यूब |
| कन्वेयर रंग | प्लास्टिक स्पैरी, रंग चालू है ग्राहक का अनुरोध |
सीधा रोलर, पतला आस्तीन वाला सीधा रोलर और पतला रोलर वैकल्पिक है।
ग्रेविटी कर्व रोलर कन्वेयर एक किफायती, कुशल और विश्वसनीय सामग्री हैंडलिंग टर्निंग समाधान है। यह विशिष्ट परिस्थितियों में स्वचालित सामग्री प्रवाह प्राप्त करने के लिए भौतिक सिद्धांतों का पूरी तरह से उपयोग करता है। कन्वेयर सिस्टम की योजना बनाते समय, यदि आपका सामान उपयुक्त है और साइट की स्थितियाँ अनुमति देती हैं, तो टर्निंग फ़ंक्शंस को लागू करने के लिए यह अक्सर पसंदीदा समाधान होता है।
