RONWIN
HS Code: 842839900

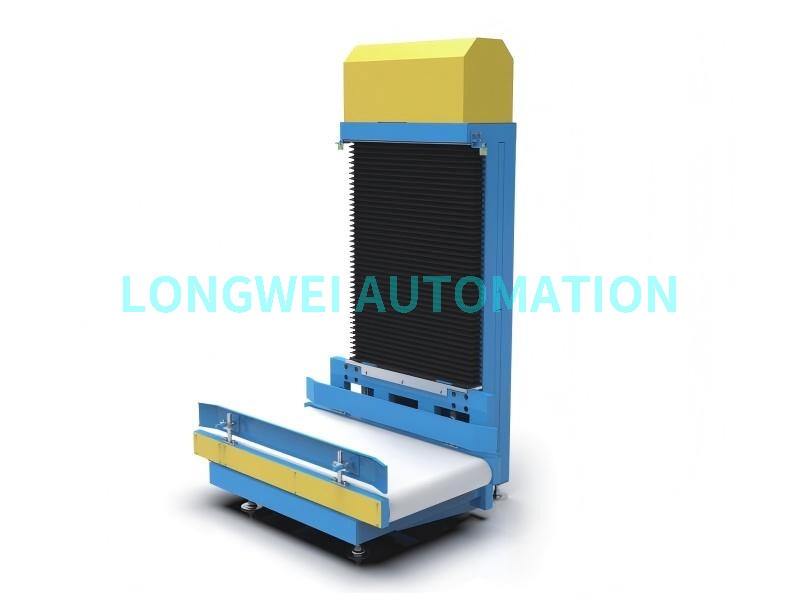

सिंगल-कॉलम लिफ्ट या सिंगल-आर्म वर्टिकल लिफ्ट के रूप में भी जाना जाता है, सिंगल-आर्म लिफ्टिंग मशीन स्वचालित क्रॉस-फ्लोर और क्रॉस-हाइट कन्वेयंस प्राप्त करने के लिए आधुनिक बुद्धिमान लॉजिस्टिक्स सिस्टम में उपकरणों के मुख्य टुकड़ों में से एक है। इसकी अनूठी संरचना और कार्य सिद्धांत इसे विशिष्ट अनुप्रयोग परिदृश्यों में अपूरणीय लाभ प्रदान करते हैं।
परिभाषा: सिंगल-आर्म लिफ्टिंग मशीन एक यांत्रिक उपकरण है जो समर्थन और मार्गदर्शन के लिए एकल कॉलम (या फ्रेम) का उपयोग करती है। स्तंभ पर स्थापित एक उठाने वाला तंत्र (जैसे कि सर्वो मोटर द्वारा संचालित चेन, बेल्ट, या तार रस्सी) एक लोड-बेयरिंग प्लेटफॉर्म (कांटा, फूस, कन्वेयर बेल्ट इत्यादि) को पारस्परिक गति में लंबवत ऊपर और नीचे ले जाने के लिए चलाता है।
कार्य सिद्धांत: एक निर्देश प्राप्त होने पर, नियंत्रण प्रणाली ड्राइव मोटर को सक्रिय करती है। फिर ट्रांसमिशन सिस्टम लोड-बेयरिंग प्लेटफॉर्म को कॉलम की गाइड रेल के साथ लक्ष्य मंजिल तक ले जाता है। एक बार पहुंचने के बाद, प्लेटफ़ॉर्म पर सामान स्वचालित रूप से अपने स्वयं के कन्वेयरिंग डिवाइस (जैसे, रोलर्स, बेल्ट) या बाहरी उपकरण (जैसे, शटल कार, एजीवी, रोबोट) के माध्यम से लोड या अनलोड किया जा सकता है, जिससे निरंतर लंबवत सामग्री प्रवाह सक्षम हो जाता है।
लाभ: कॉम्पैक्ट संरचना, छोटे पदचिह्न (आमतौर पर केवल 1-2 वर्ग मीटर), साइट लेआउट के लिए कम आवश्यकता, मौजूदा कारखानों में "प्लग-एंड-प्ले" स्थापना की सुविधा।
नुकसान: डुअल-आर्म (डुअल-कॉलम) लिफ्टों की तुलना में, इसकी भार क्षमता और प्लेटफॉर्म का आकार आमतौर पर कुछ हद तक सीमित होता है, और स्थिरता डुअल-कॉलम संरचना से थोड़ी कम होती है।
सामान के स्वरूप के अनुसार अनुकूलित किया जा सकता है। सामान्य प्रकारों में शामिल हैं:
रोलर प्लेटफार्म: पैलेट या टोट्स ले जाने के लिए, फर्श-स्तरीय कन्वेयर लाइनों के साथ निर्बाध कनेक्शन सक्षम करना।
बेल्ट प्लेटफ़ॉर्म: ढीली वस्तुओं, पार्सल, डिब्बों को पहुंचाने के लिए।
गैर-संचालित प्लेटफार्म: लोडिंग/अनलोडिंग के लिए एजीवी या फोर्कलिफ्ट की आवश्यकता होती है।
अनुकूलित फिक्स्चर प्लेट: विशिष्ट उद्योगों (जैसे, ऑटोमोटिव, उपकरण) में भागों को संभालने के लिए।
ड्राइव: आमतौर पर सुचारू स्टार्ट/स्टॉप और सटीक स्थिति (स्थिति सटीकता ±1 मिमी तक पहुंच सकती है) प्राप्त करने के लिए सर्वो मोटर्स या फ़्रीक्वेंसी रूपांतरण मोटर्स का उपयोग करता है।
सुरक्षा: कई सुरक्षा उपकरणों से सुसज्जित, जैसे:
गिरने से बचाने वाला उपकरण: बिजली की विफलता या खराबी की स्थिति में प्लेटफ़ॉर्म को गिरने से रोकने के लिए यांत्रिक सुरक्षा गियर।
एकाधिक सीमा स्टॉप: ऊपरी/निचली सीमा स्विच, फोटोइलेक्ट्रिक सेंसर इत्यादि।
डोर इंटरलॉक: यदि किसी मंजिल पर सुरक्षा दरवाजे बंद नहीं हैं तो मशीन के संचालन को रोकता है।
सुरक्षा हल्के पर्दे/रेलिंग: कर्मियों को खतरनाक क्षेत्रों में प्रवेश करने से रोकें।
उच्च स्थान उपयोग: एकल-स्तंभ डिज़ाइन, न्यूनतम पदचिह्न, विशेष रूप से स्थान-विवश रेट्रोफ़िट परियोजनाओं के लिए उपयुक्त।
उच्च दक्षता: तेज ऊर्ध्वाधर उठाने की गति (1-2 मीटर/सेकेंड तक), उच्च त्वरण, सिस्टम कमांड पर त्वरित प्रतिक्रिया सक्षम करना।
उच्च स्वचालन एकीकरण: पूरी तरह से स्वचालित, मानव रहित संचालन के लिए WMS (वेयरहाउस प्रबंधन प्रणाली) और WCS (वेयरहाउस नियंत्रण प्रणाली) के साथ आसान एकीकरण।
अच्छा लचीलापन: फर्श की ऊंचाई, भार क्षमता, गति, इनलेट/आउटलेट दिशा आदि के आधार पर लचीले ढंग से अनुकूलित किया जा सकता है।
उच्च लागत-प्रभावशीलता: मध्यम भार और थ्रूपुट आवश्यकताओं के लिए, इसकी लागत आमतौर पर बड़े मालवाहक लिफ्ट या जटिल निरंतर ऊर्ध्वाधर कन्वेयर से कम होती है।
मल्टी-स्टोरी वेयरहाउस या वितरण केंद्र: पैलेट्स/टोट्स के स्वचालित इनबाउंड/आउटबाउंड के लिए विभिन्न मंजिलों पर कन्वेयर लाइनों को जोड़ता है।
उत्पादन कार्यशालाएँ: अपस्ट्रीम/डाउनस्ट्रीम प्रक्रियाओं के बीच सामग्री का परिवहन (उदाहरण के लिए, पहली मंजिल पर असेंबली, दूसरी पर पैकेजिंग, तीसरी पर शिपिंग)।
ई-कॉमर्स पूर्ति केंद्र: "माल-से-व्यक्ति" चयन प्रणालियों में ऊर्ध्वाधर टोट आंदोलन को संभालता है।
एयरपोर्ट बैगेज हैंडलिंग: बैगेज हैंडलिंग सिस्टम में वर्टिकल सॉर्टिंग/डायवर्जन।
अस्पताल रसद: फार्मास्यूटिकल्स, चिकित्सा उपकरणों, लिनेन आदि का शांत, सुचारू परिवहन।
फ़ैक्टरी लाइन-साइड लॉजिस्टिक्स: स्वचालित उत्पादन लाइनों के लिए सामग्री खिलाना और उतारना।
चयन के दौरान ध्यान केंद्रित करने के लिए मुख्य पैरामीटर
| लंबाई (एल) | एल=200मिमी-300मिमी |
| चौड़ाई (डब्ल्यू) | 300mm≤W≤800mm |
| ऊंचाई (एच) | 300mm≤H≤2500mm |
| उठाने की गति (वी) | ≤40 एम/मिनट |
| लोडिंग क्षमता | ≤100 किलोग्राम |
सिंगल-आर्म लिफ्टिंग मशीन लॉजिस्टिक्स ऑटोमेशन सिस्टम में एक कुशल, लचीली और जगह बचाने वाली वर्टिकल हैंडलिंग समाधान है। यह "सीमित स्थान" और "स्वचालन उन्नयन" के बीच संघर्ष को पूरी तरह से हल करता है, जो त्रि-आयामी भंडारण स्थान के साथ दो-आयामी समतल कन्वेयर लाइनों को जोड़ने वाले एक कुंजी "ऊर्ध्वाधर पुल" के रूप में कार्य करता है। लॉजिस्टिक्स सिस्टम की योजना बनाते समय, विशिष्ट थ्रूपुट, लोड, स्थान और बजट के आधार पर उपयुक्त सिंगल-आर्म लिफ्टिंग मशीन का चयन करने से पूरे सिस्टम के प्रवाह और दक्षता में काफी वृद्धि हो सकती है।
