स्वचालित लॉजिस्टिक्स और उत्पादन लाइनों में लिफ्टिंग और ट्रांसफर एक महत्वपूर्ण कार्यात्मक मॉड्यूल है। इसका मुख्य कार्य कन्वेयर लाइन से माल को लंबवत रूप से उठाना है, फिर स्थानांतरण तंत्र (जैसे बेल्ट, रोलर्स, चेन इत्यादि) के माध्यम से उनकी संप्रेषण दिशा (आमतौर पर 90 डिग्री पर) बदलना है, और अंत में उत्पाद पुनर्निर्देशन, विलय, विभाजन या सटीक स्थिति प्राप्त करने के लिए कम करना और रीसेट करना है।
विभिन्न वर्गीकरण मानदंडों के आधार पर, उठाने और स्थानांतरित करने वाली मशीनों को विभिन्न प्रकारों में विभाजित किया जा सकता है। उठाने के शक्ति स्रोत के अनुसार, उन्हें वायवीय उठाने, विद्युत उठाने और हाइड्रोलिक उठाने में वर्गीकृत किया गया है। लिफ्टिंग एक्चुएशन मैकेनिज्म के आधार पर, उन्हें कैंची-टाइप लिफ्टिंग, स्क्रू/लीड स्क्रू-टाइप लिफ्टिंग, सिंक्रोनस बेल्ट/चेन-टाइप लिफ्टिंग, लिंकेज/फोर-बार मैकेनिज्म लिफ्टिंग और कैम-टाइप लिफ्टिंग में वर्गीकृत किया गया है।

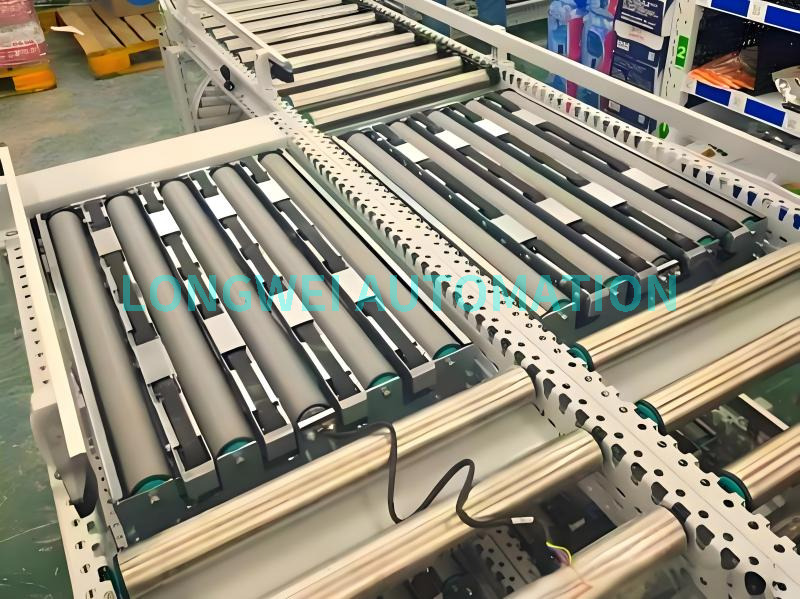

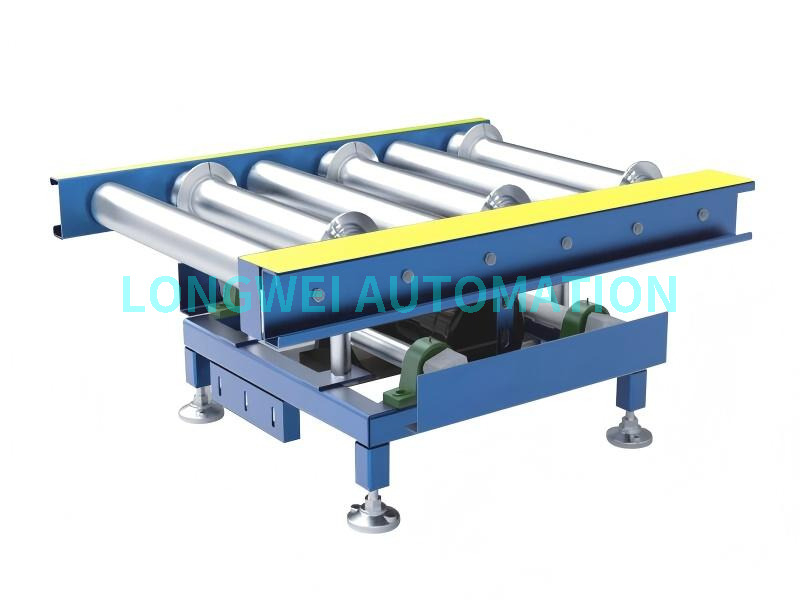

वें कैम लिफ्टिंग मैकेनिज्म एक यांत्रिक प्रणाली है जो रोटरी गति को सटीक रैखिक लिफ्टिंग गति में परिवर्तित करती है, जिसका व्यापक रूप से आधुनिक उच्च गति स्वचालन उपकरण में उपयोग किया जाता है।
मुख्य घटक एक विशेष रूप से डिज़ाइन किया गया बेलनाकार कैम (या अंत कैम) है।

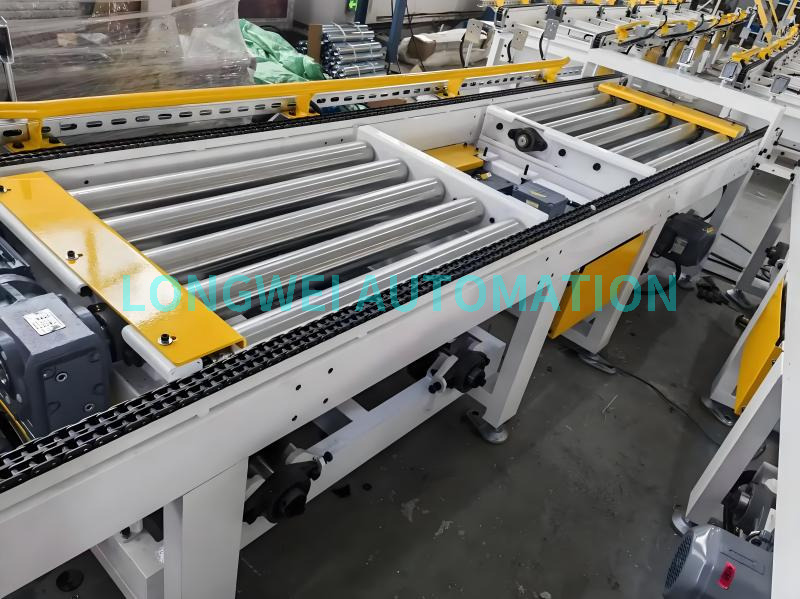

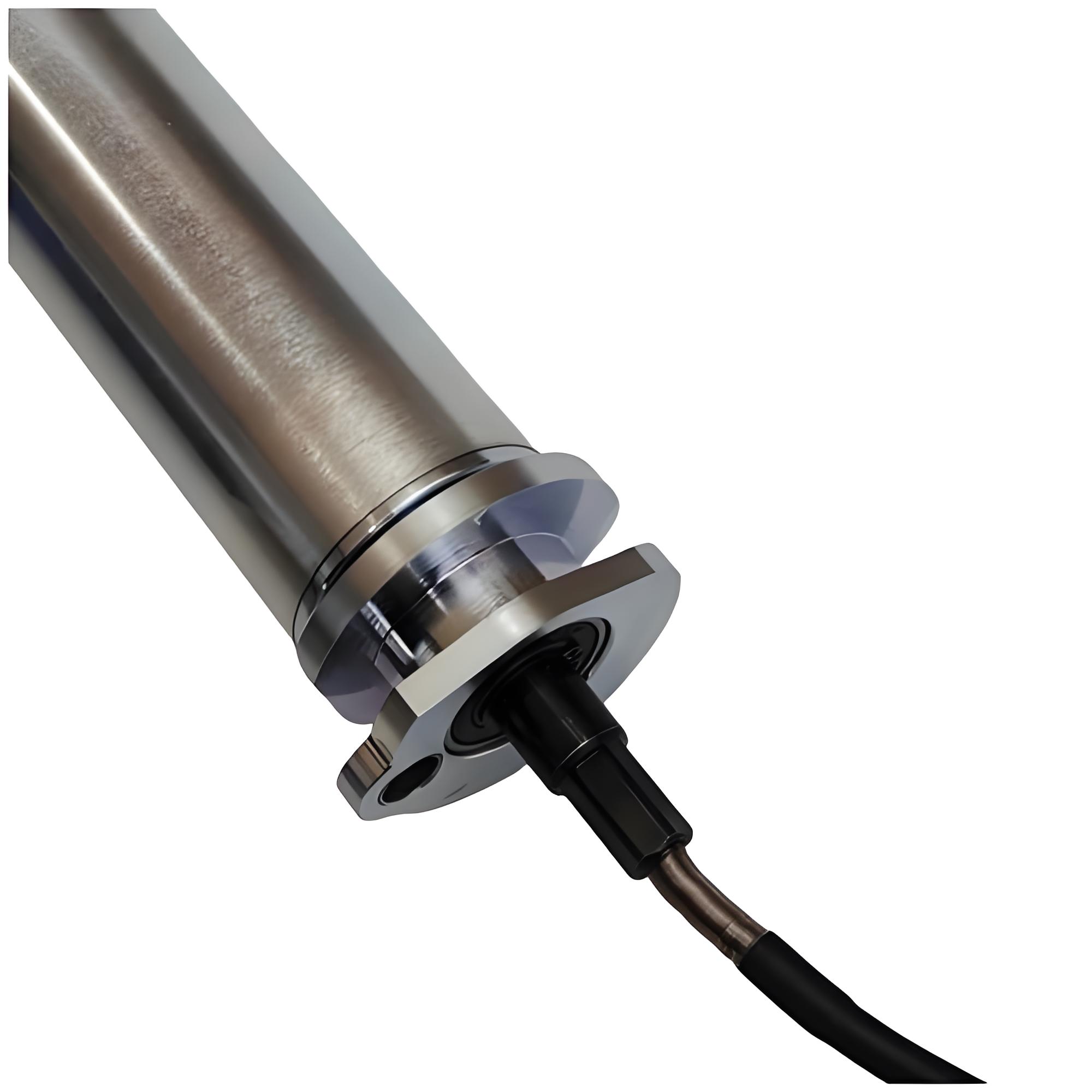

एक सर्वो मोटर (या मोटर ड्राइव रोलर) कैम को स्थिर गति से घुमाने के लिए चलाती है।
कैम ग्रूव के अंदर बेयरिंग रोलर्स (फॉलोअर) कैम के प्रोफ़ाइल वक्र के साथ चलते हैं।
रोलर्स "लिफ्टिंग - ड्वेल (ट्रांसफर) - लोअरिंग - रीसेट" का पूरा चक्र पूरा करने के लिए कनेक्टेड लिफ्टिंग प्लेटफॉर्म या लिफ्टिंग रॉड को चलाते हैं।
उठाने की प्रक्रिया के दौरान गति, त्वरण और रुकने का समय पूरी तरह से कैम प्रोफ़ाइल वक्र के आकार से निर्धारित होता है।
उच्च गति और उच्च चक्र दर: कैम ड्राइव कठोर ट्रांसमिशन हैं जिनमें लचीले तत्वों से कोई देरी नहीं होती है, जिससे अत्यधिक उच्च उठाने की गति और परिचालन चक्र (प्रति मिनट सैकड़ों चक्र तक) सक्षम होते हैं।
सटीक रूप से डिज़ाइन किया गया मोशन प्रोफ़ाइल: कैम कर्व (उदाहरण के लिए, संशोधित साइन, संशोधित ट्रैपेज़ॉइडल कर्व) को अनुकूलित करके, बहुत सहज शुरुआत और स्टॉप प्राप्त किया जा सकता है, जिससे सामान की सुरक्षा के लिए प्रभाव, कंपन और शोर को काफी कम किया जा सकता है।
सटीक पोजिशनिंग और सेल्फ-लॉकिंग: "डवेल (ट्रांसफर)" चरण के दौरान, कैम प्रोफाइल में एक संकेंद्रित चाप (डवेल सेगमेंट) होता है, जहां लिफ्टिंग प्लेटफॉर्म उच्चतम बिंदु पर स्थिर रहता है। मोटर बिना ब्रेक लगाए स्थिति बनाए रख सकती है, जिससे विश्वसनीय स्थानांतरण क्रियाएं सुनिश्चित होती हैं।
उच्च विश्वसनीयता और लंबा जीवनकाल: सरल रखरखाव के साथ शुद्ध यांत्रिक संरचना, उचित स्नेहन के तहत लंबी सेवा जीवन प्रदान करती है।
उत्कृष्ट सिंक्रोनाइजेशन: एक एकल मोटर ड्राइव एक कैंषफ़्ट के माध्यम से कई उठाने वाले बिंदुओं को आसानी से सिंक्रोनाइज़ कर सकती है, जिससे प्लेटफ़ॉर्म स्थिरता सुनिश्चित होती है।
सिंगल कैम लिफ्टिंग: छोटे उठाने वाले भार और कॉम्पैक्ट प्लेटफ़ॉर्म आकार वाले अनुप्रयोगों के लिए उपयुक्त।
डुअल कैम (या अधिक) सममितीय लिफ्टिंग: यह सबसे आम कॉन्फ़िगरेशन है। एक थ्रू-गोइंग लॉन्ग शाफ्ट दो या दो से अधिक समान कैमों को समकालिक रूप से घुमाने के लिए चलाता है, प्लेटफ़ॉर्म को दोनों तरफ (या कई बिंदुओं) से एक साथ उठाता है। यह जाम हुए बिना सुचारू लिफ्टिंग सुनिश्चित करता है, जो इसे व्यापक कन्वेयर लाइनों के लिए आदर्श बनाता है।
कैम और लिंकेज संयोजन: लीवर सिद्धांतों को कभी-कभी छोटे कैम यात्रा को बड़े प्लेटफ़ॉर्म आंदोलन में बढ़ाने या बल की दिशा बदलने के लिए नियोजित किया जाता है।
उच्च दक्षता (उच्च-चक्र) उत्पादन वातावरण, जैसे ऑटोमोटिव, 3सी इलेक्ट्रॉनिक्स, और नई ऊर्जा बैटरी उत्पादन लाइनें।
सुचारू संचालन और कम शोर के लिए सख्त आवश्यकताओं वाले अनुप्रयोग, जैसे कि भोजन, फार्मास्युटिकल और सटीक असेंबली उद्योग।
कार्यस्थानों को उच्च परिशुद्धता स्थिति और विस्तारित अवधि के लिए स्थिर होल्डिंग की आवश्यकता होती है।
हल्के से मध्यम भार (आमतौर पर कई सौ किलोग्राम तक) के साथ सामग्री स्थानांतरण।
| विशेषता | कैम उठाना | वायवीय भारोत्तोलन | इलेक्ट्रिक लिफ्टिंग |
|---|---|---|---|
| गति | अत्यंत ऊँचा, नियंत्रणीय गति के साथ | तेज़, लेकिन महत्वपूर्ण स्टार्ट-स्टॉप प्रभाव के साथ | मध्यम, त्वरण नियंत्रण की आवश्यकता है |
| चिकनापन | उत्कृष्ट, न्यूनतम प्रभाव और कंपन | ख़राब, ध्यान देने योग्य प्रभाव | अच्छा, नियंत्रण प्रणाली पर निर्भर करता है |
| परिशुद्धता/धारण | उच्च, यांत्रिक स्व-लॉकिंग के साथ | कम, वायुदाब रखरखाव की आवश्यकता है | उच्च, मोटर ब्रेकिंग की आवश्यकता है |
| शोर का स्तर | नीचा | उच्च (निकास शोर के कारण) | अपेक्षाकृत कम |
| लागत | उच्च (जटिल डिजाइन और मशीनिंग) | नीचा | मध्यम |
| रख-रखाव | सरल (नियमित स्नेहन) | सरल (सील प्रतिस्थापन) | मध्यम (इलेक्ट्रिकल और मैकेनिकल) |
| चक्र अनुकूलनशीलता | फिक्स्ड, कैम डिज़ाइन द्वारा निर्धारित | समायोज्य, लेकिन अनुकूलन जटिल है | लचीला और समायोज्य |
कैम-चालित लिफ्टिंग ट्रांसफर मशीन अनुप्रयोगों को उठाने और स्थानांतरित करने के लिए एक उच्च-स्तरीय, उच्च गति और अत्यधिक विश्वसनीय समाधान का प्रतिनिधित्व करती है। यद्यपि इसमें उच्च प्रारंभिक लागत और डिजाइन जटिलता शामिल है, लेकिन इसका अद्वितीय गति प्रदर्शन और सुचारू संचालन इसे उत्पादन दक्षता और परिचालन गुणवत्ता की कठोर मांगों के साथ स्वचालन क्षेत्रों में पसंदीदा तकनीक बनाता है।
लिफ्टिंग ट्रांसफर प्रकार का चयन करते समय, भार क्षमता, गति, चक्र समय, सुचारूता आवश्यकताओं, नियंत्रण परिशुद्धता और बजट बाधाओं जैसे कारकों का व्यापक मूल्यांकन किया जाना चाहिए। कैम-चालित लिफ्टिंग तंत्र गति और स्थिरता के बीच इष्टतम संतुलन प्राप्त करता है, जिससे यह उच्च-प्रदर्शन स्वचालित उत्पादन लाइनों में एक "स्टार" तंत्र बन जाता है।
