पॉलिमर रोलर बियरिंग असेंबली

पॉलिमर रोलर बियरिंग असेंबली

रोलर बियरिंग प्लास्टिक हाउसिंग असेंबली एक मुख्य घटक है जिसका उपयोग कन्वेयर रोलर्स को असेंबल करने और सपोर्ट करने के लिए किया जाता है। यह एक पूर्व-इकट्ठी, मॉड्यूलर इकाई है जिसमें आमतौर पर एक इंजीनियरिंग प्लास्टिक इंजेक्शन-मोल्ड बियरिंग हाउसिंग और एक अंतर्निर्मित रोलिंग बियरिंग शामिल होती है। इसका मुख्य कार्य रोलर के "संयुक्त" और "पैर" के रूप में कार्य करना है, जिससे यह कन्वेयर फ्रेम पर सुरक्षित रूप से स्थापित होने के दौरान कम प्रतिरोध के साथ लचीले ढंग से घूमने की अनुमति देता है।

मूल संरचना एवं संरचना

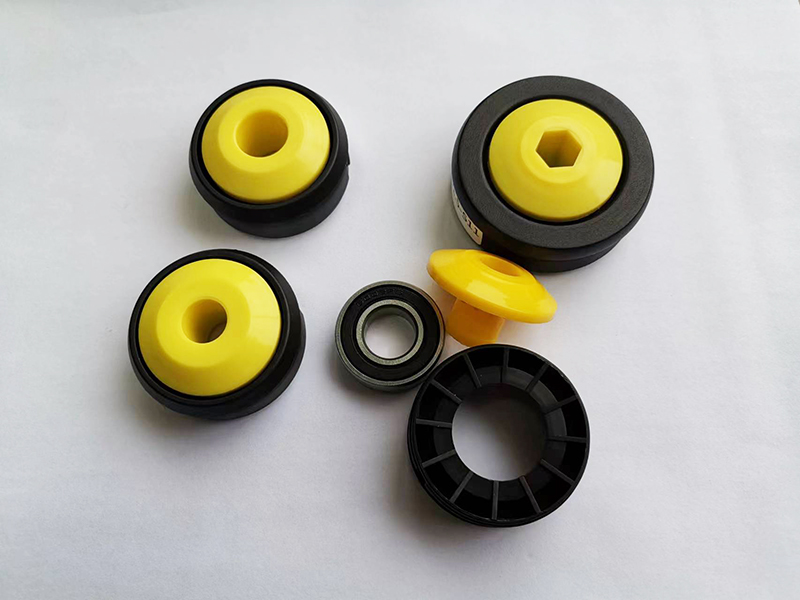

इस असेंबली में आमतौर पर निम्नलिखित भाग होते हैं:

• प्लास्टिक बियरिंग हाउसिंग (प्लास्टिक सीट):

• सामग्री: आमतौर पर उच्च शक्ति, पहनने के लिए प्रतिरोधी, स्व-चिकनाई इंजीनियरिंग प्लास्टिक जैसे नायलॉन (पीए 66), पॉलीऑक्सीमेथिलीन (पीओएम / डेल्रिन), पॉलीप्रोपाइलीन (पीपी), या यूपीई (अल्ट्रा-हाई-आणविक-वजन पॉलीथीन) से बना है।

• संरचना: रोलर ट्यूब की भीतरी दीवार में सटीक और मजबूती से फिट होने के लिए सटीक खांचे या विशेषताओं के साथ डिज़ाइन किया गया। बाहरी हिस्से को कन्वेयर फ्रेम पर माउंट करने के लिए क्लिप, स्प्रिंग टैब या स्क्रू छेद के साथ डिज़ाइन किया गया है।

• असर:

• बॉल बियरिंग्स: सबसे आम प्रकार, जो अच्छी भार क्षमता और उच्च घूर्णी गति प्रदान करता है; आवधिक स्नेहन की आवश्यकता हो सकती है।

• तेल-संसेचित बियरिंग्स / स्लीव बियरिंग्स: एक स्व-चिकनाई प्रकार जो कि सिंटेड पाउडर धातु या तांबे-आधारित सामग्री से बना होता है; कम लागत और धूल के प्रति प्रतिरोधी, लेकिन गति और भार क्षमता में अपेक्षाकृत कम, हल्के-ड्यूटी, कम गति वाले अनुप्रयोगों के लिए उपयुक्त।

• सील के साथ डीप ग्रूव बॉल बियरिंग्स: सुरक्षात्मक ढालों से सुसज्जित, धूल के प्रवेश को प्रभावी ढंग से रोकना, सेवा जीवन का विस्तार करना, और अक्सर रखरखाव-मुक्त; यह वर्तमान मुख्यधारा की पसंद है।

• प्लास्टिक आवास के भीतर एम्बेडेड बियरिंग, सुचारू घुमाव सुनिश्चित करने वाला मुख्य तत्व है। अनुप्रयोग आवश्यकताओं के आधार पर, मुख्य प्रकारों में शामिल हैं:

• दस्ता:

• एक धातु शाफ्ट (आमतौर पर कार्बन स्टील या स्टेनलेस स्टील) बीयरिंग के आंतरिक रिंगों से होकर गुजरता है और कन्वेयर फ्रेम के साइड पैनल पर तय होता है, जिससे पूरे रोलर को समर्थन मिलता है। इस असेंबली में, शाफ्ट एक स्वतंत्र लेकिन आवश्यक मिलान वाला हिस्सा है।

मुख्य विशेषताएं

• आसान स्थापना, उच्च दक्षता: "प्रेस-फिट" या "स्नैप-इन" स्थापना विधि का उपयोग करता है, जिसके लिए किसी जटिल उपकरण की आवश्यकता नहीं होती है। असेंबली को बस रोलर के दोनों सिरों में दबाया जाता है, जिससे असेंबली दक्षता में काफी सुधार होता है।

• वजन में कमी और लागत बचत: प्लास्टिक आवास पूरी तरह से धातु वाले आवासों की तुलना में वजन और लागत को काफी कम कर देता है।

• संक्षारण प्रतिरोध और रासायनिक प्रतिरोध: इंजीनियरिंग प्लास्टिक स्वाभाविक रूप से अच्छा संक्षारण प्रतिरोध प्रदान करते हैं, जो उन्हें नम, रासायनिक या खाद्य-ग्रेड वातावरण के लिए उपयुक्त बनाता है।

• कंपन डंपिंग और शोर में कमी: प्लास्टिक सामग्री कुछ कंपन अवशोषण और शोर में कमी प्रदान करती है, जिसके परिणामस्वरूप शांत कन्वेयर संचालन होता है।

• स्व-चिकनाई या रखरखाव-मुक्त: प्लास्टिक के स्व-चिकनाई गुण या पूर्व-सीलबंद असर डिजाइन स्नेहन की आवश्यकता को कम करते हैं, रखरखाव लागत को कम करते हैं।

• धातु-से-धातु संपर्क को रोकता है: प्लास्टिक आवास रोलर की भीतरी दीवार और फ्रेम से संपर्क करता है, जिससे सीधे धातु-से-धातु घर्षण और जंग के कारण पकड़ने के जोखिम से बचा जाता है।

कार्य सिद्धांत

1. निर्धारण: बेयरिंग हाउसिंग असेंबली को रोलर के दोनों सिरों में दबाया जाता है। फिर एक निश्चित धातु शाफ्ट को दोनों असेंबली में बीयरिंग के आंतरिक बोर से गुजारा जाता है।

2. समर्थन: धातु शाफ्ट के दोनों सिरे कन्वेयर फ्रेम के बढ़ते छेद या स्लॉट के भीतर सुरक्षित होते हैं। इस बिंदु पर, रोलर और संपूर्ण असर वाली हाउसिंग असेंबली निश्चित शाफ्ट के चारों ओर घूम सकती है।

3. घूर्णन: जब सामान रोलर के ऊपर चलता है, तो घर्षण के कारण रोलर घूमता है। रोलर अपने आंतरिक प्लास्टिक आवास और असर की बाहरी रिंग को निश्चित शाफ्ट और असर वाली आंतरिक रिंग के चारों ओर एक साथ घुमाता है, जिससे कम-प्रतिरोध रोलिंग संवहन प्राप्त होता है।

विशिष्ट अनुप्रयोग परिदृश्य

यह असेंबली लगभग सभी हल्के से मध्यम-ड्यूटी रोलर कन्वेयर में एक मानक घटक है, जिसका व्यापक रूप से उपयोग किया जाता है:

• पैकेजिंग लाइनें

• इलेक्ट्रॉनिक्स असेंबली लाइनें

• खाद्य और फार्मास्युटिकल संदेशवाहक लाइनें (जहां खाद्य-ग्रेड सामग्री की आवश्यकता होती है)

• रसद छँटाई प्रणाली

• छोटे बेल्ट कन्वेयर के लिए आइडलर रोलर्स

मुख्य प्रदर्शन पैरामीटर (चयन संदर्भ के लिए)

• उपयुक्त रोलर आंतरिक व्यास: रोलर के आंतरिक व्यास (उदाहरण के लिए, Φ25, Φ32, Φ38 मिमी, आदि) से बारीकी से मेल खाना चाहिए।

• बियरिंग प्रकार: भार, गति और परिचालन वातावरण के आधार पर बॉल बियरिंग या तेल-संसेचित बियरिंग चुनें।

• सामग्री: पर्यावरण (जैसे, आर्द्रता, रासायनिक जोखिम, खाद्य-ग्रेड आवश्यकताओं) के आधार पर उपयुक्त प्लास्टिक सामग्री का चयन करें।

• भार क्षमता: रेडियल भार जो असेंबली झेल सकती है (यानी, शाफ्ट के लंबवत दबाव)।

• ऑपरेटिंग तापमान: इंजीनियरिंग प्लास्टिक और बेयरिंग स्नेहक दोनों में विशिष्ट लागू तापमान सीमाएं होती हैं।

• माउंटिंग स्टाइल: चाहे वह क्लिप-ऑन हो, स्प्रिंग-लोडेड प्रेस-फिट हो, या स्क्रू-फिक्स्ड हो, इसे फ्रेम डिज़ाइन से मेल खाना चाहिए।

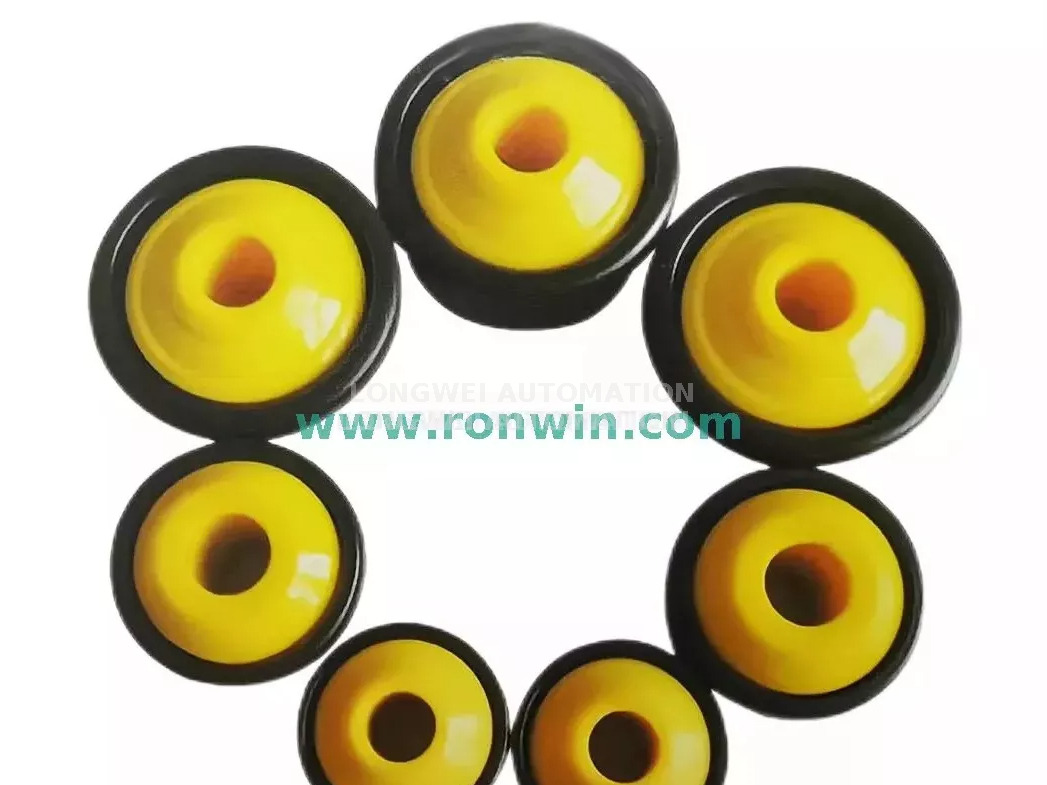

हल्के और मध्यम ड्यूटी कन्वेयर रोलर्स के लिए, पॉलिमर रोलर बेयरिंग असेंबली उपयुक्त है। यह एक सटीक ज़ेड बॉल बेयरिंग, नायलॉन पीली एंड कैप और एक काले प्लास्टिक बेयरिंग हाउसिंग से बना है (अतिरिक्त रंग थोक ऑर्डर पर उपलब्ध हैं)। स्टील बेयरिंग असेंबली रोलर की तुलना में इसके फायदों में स्मूथ रोटेशन और कम शोर शामिल हैं।

विशिष्टताएँ नीचे दी गई हैं

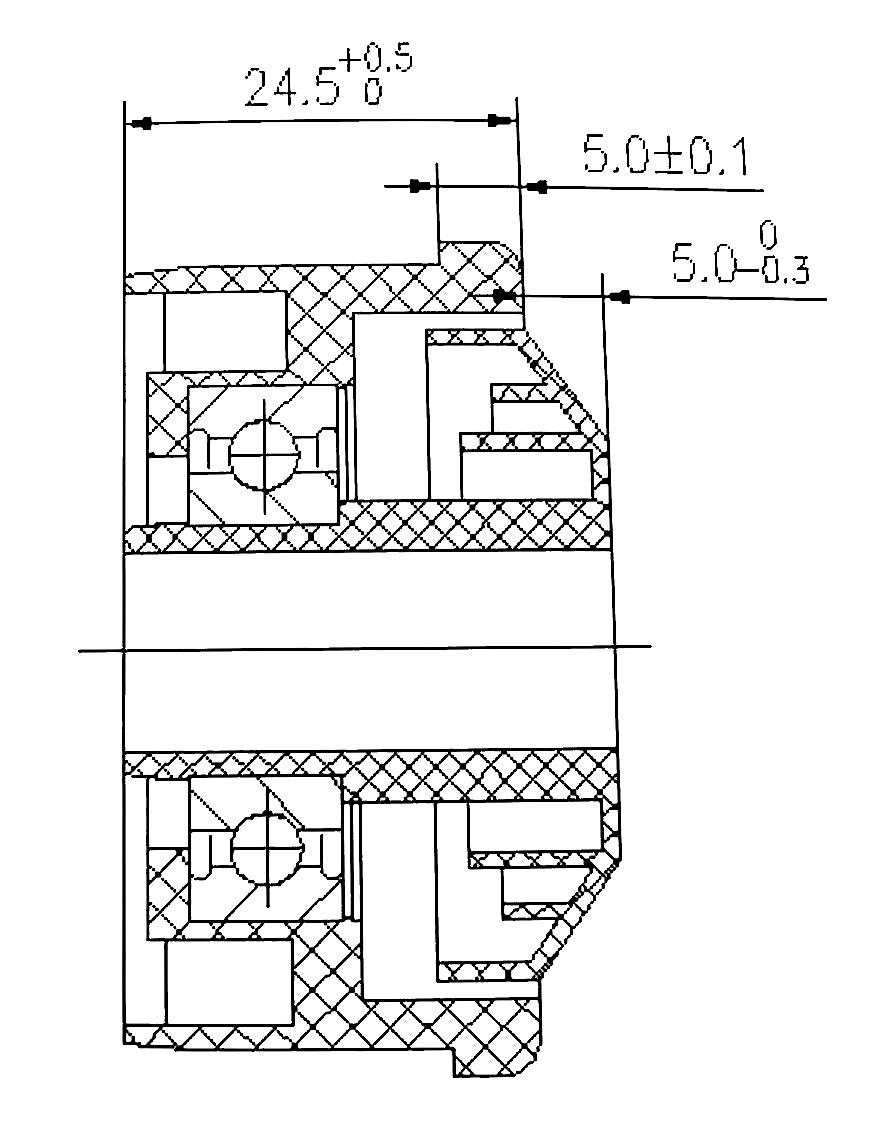

चित्र

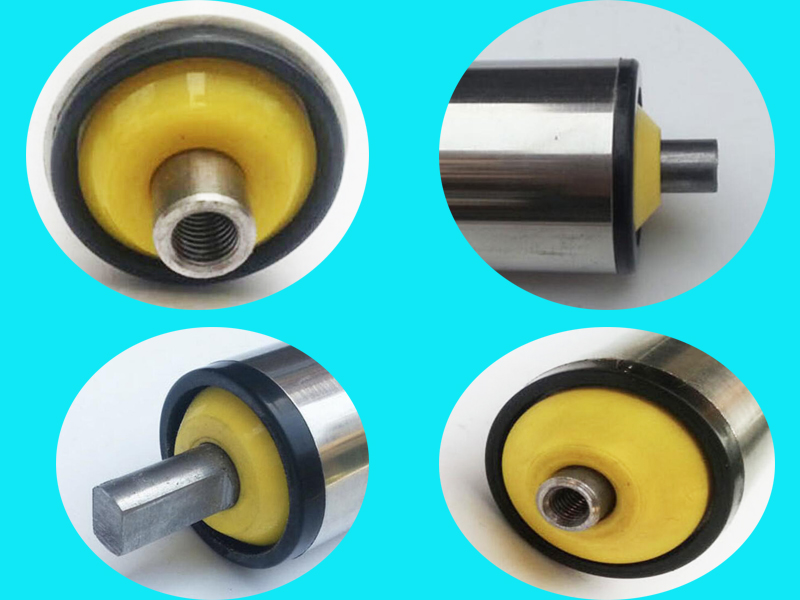

आवेदन

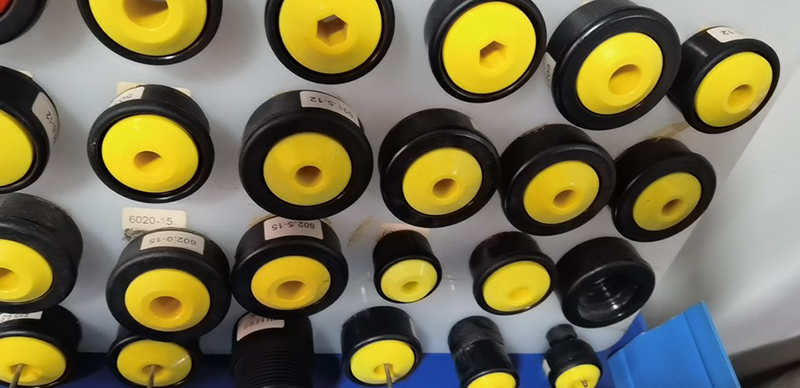

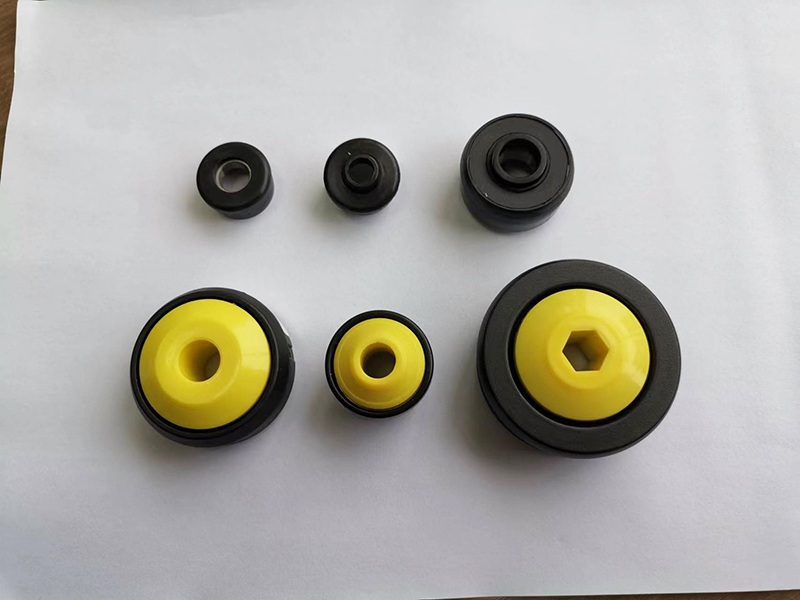

अधिक मॉडल

रोलर बियरिंग प्लास्टिक हाउसिंग असेंबली एक सरल लेकिन महत्वपूर्ण "कनेक्टर" है। अत्यधिक एकीकृत और अनुकूलित सामग्री अनुप्रयोग के माध्यम से, यह कम लागत, उच्च दक्षता वाली असेंबली और रोलर कन्वेयर सिस्टम के स्थिर, कम खपत वाले संचालन को सक्षम बनाता है। यह आधुनिक मॉड्यूलर संदेश उपकरण में एक अनिवार्य मूलभूत घटक है।
