31
RONWIN
HS Code: 8431390000
3112, 3125, 3138,3151, 3176
विभिन्न लोडिंग आवश्यकताओं के लिए 12 मिमी, 25 मिमी, 38 मिमी, 51 मिमी और 76 मिमी के विभिन्न लोडिंग बॉल व्यास। इसमें बियरिंग स्टील बॉल, जिंक-प्लेटेड सतह उपचार, बेस फ्लैंज फिक्सिंग के साथ एक मजबूत मशीनीकृत स्टील बॉडी है, और ऊपर या नीचे लगाई जाने वाली गेंद के साथ उपयोग के लिए उपयुक्त है।

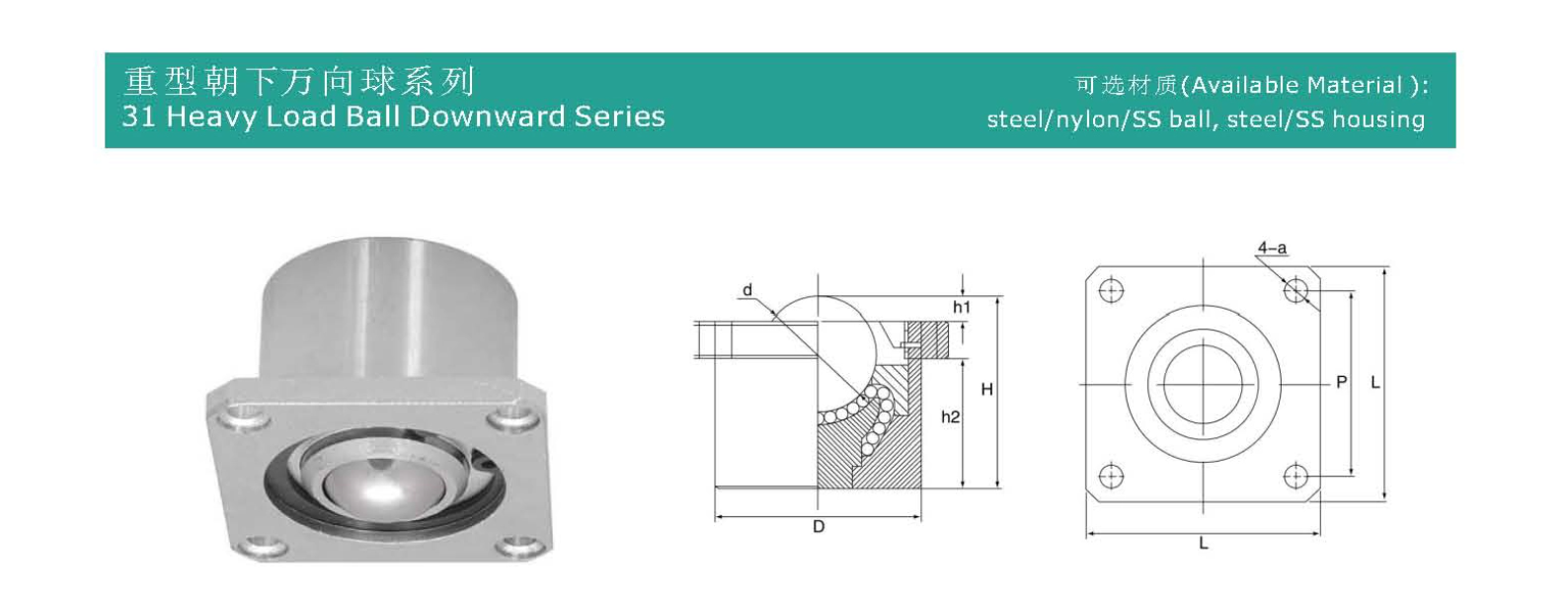

| मॉडल नं. | लोडिंग क्षमता (किग्रा) | आयाम (मिमी) | वज़न (जी) | |||||||||
| सामग्री | सुझाव दें | अधिकतम. | d | D | h1 | h2 | H | L | P | a | ||
| 3112 | बीएस/सीएस | 8 | 15 | 12.7 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 180 |
| 3125 | बीएस/सीएस | 150 | 200 | 25.4 | 45 | 5.3 | 31.7 | 42 | 57 | 45 | 5.6 | 460 |
| 3138 | बीएस/सीएस | 300 | 400 | 38.1 | 60 | 12 | 37 | 62 | 76 | 58 | 7 | 2900 |
| 3151 | बीएस/सीएस | 450 | 550 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 5500 |
| 3176 | बीएस/सीएस | 600 | 700 | 76 | 135 | 15 | 95 | 125 | 170 | 135 | 16.5 | 11500 |
अक्सर "फ्लैंज-माउंटेड हेवी-ड्यूटी बॉल ट्रांसफर बेयरिंग" या "फ्लैंज-टाइप हेवी-ड्यूटी बॉल ट्रांसफर यूनिट" के रूप में जाना जाता है, यह एक यांत्रिक घटक है जिसे चिकनी, कम-घर्षण, बहु-दिशात्मक गति को सक्षम करते हुए पर्याप्त ऊर्ध्वाधर भार का सामना करने के लिए डिज़ाइन किया गया है।
इसका मुख्य कार्य स्लाइडिंग घर्षण को रोलिंग घर्षण में परिवर्तित करना है, जिससे भारी उपकरण या भार को क्षैतिज विमान पर किसी भी दिशा में आसानी से और सटीक रूप से स्थानांतरित करने की अनुमति मिलती है।
नाम को तीन प्रमुख विशेषताओं में विभाजित किया जा सकता है:
निकला हुआ किनारा माउंटिंग
यूनिट में समान रूप से वितरित बोल्ट छेद के साथ एक गोलाकार माउंटिंग निकला हुआ किनारा है।
यह डिज़ाइन बेहद सुरक्षित और स्थिर स्थापना सुनिश्चित करता है, भारी भार और प्रभाव बलों को बेहतर ढंग से झेलता है, और लोड के तहत हिलने या ढीला होने से रोकता है।
हेवी-ड्यूटी
अत्यधिक उच्च ऊर्ध्वाधर नीचे की ओर दबाव (रेटेड गतिशील/स्थैतिक भार) का सामना करने की उत्पाद की क्षमता को संदर्भित करता है।
इसमें उच्च-भार-क्षमता वाली गेंदों, विशेष बॉल सीट डिज़ाइन और उच्च-शक्ति सामग्री (जैसे, कठोर स्टील, स्टेनलेस स्टील, कभी-कभी क्रोम-प्लेटेड गेंदें) का उपयोग किया जाता है।
नीचे की ओर इशारा करते हुए
प्राथमिक भार-वहन दिशा को स्पष्ट रूप से इंगित करता है।
बॉल ट्रांसफर यूनिट को गेंद को नीचे की ओर रखते हुए स्थापित किया जाता है, जिसका अर्थ है कि लोड प्लेटफ़ॉर्म गेंद के ऊपर है, और वजन गेंद पर लंबवत दबाव डालता है। गेंद नीचे ट्रैक या बियरिंग सतह से संपर्क करती है और लुढ़कती है।
बॉल ट्रांसफर यूनिट
कोर एक उच्च परिशुद्धता वाली गेंद है जो बॉल हाउसिंग (सॉकेट) के भीतर स्वतंत्र रूप से घूमती है। एक एकल गेंद विभिन्न दिशाओं में कई रोलिंग संपर्क बिंदु बना सकती है।
ज़मीन पर रखे एक "संगमरमर" की कल्पना करें—आप इसके ऊपर किसी वस्तु को किसी भी क्षैतिज दिशा में धकेल सकते हैं। फ्लैंज-माउंटेड हेवी-ड्यूटी बॉल ट्रांसफर यूनिट इस सिद्धांत का औद्योगीकरण और विस्तार करती है:
लोड-बेयरिंग: भारी भार माउंटिंग प्लेटफॉर्म के माध्यम से यूनिट के फ्लैंज पर दबाव डालता है, जिससे गेंद पर बल स्थानांतरित होता है।
मार्गदर्शन और रोलिंग: जब लोड प्लेटफ़ॉर्म को क्षैतिज रूप से स्थानांतरित करने की आवश्यकता होती है, तो गेंद निश्चित ट्रैक या नीचे की सतह के खिलाफ रोल करते समय अपने आवास के भीतर घूमती है, जिससे चिकनी, बहु-दिशात्मक गति सक्षम होती है।
रीसेट: उच्च गुणवत्ता वाली बॉल ट्रांसफर इकाइयों में सटीक आवास संरचनाएं और रीसेट स्प्रिंग्स की सुविधा होती है, जिससे यह सुनिश्चित होता है कि जब लोड हटा दिया जाता है या आंशिक रूप से अनलोड किया जाता है, तो गेंद अगले लोड-असर चक्र के लिए तैयार होती है।
अत्यधिक उच्च भार क्षमता: एक हेवी-ड्यूटी बॉल ट्रांसफर इकाई कई टन से दसियों टन (मॉडल के आधार पर) सहन कर सकती है, संयोजन में उपयोग किए जाने पर और भी अधिक क्षमता के साथ।
बहुत कम घर्षण गुणांक: रोलिंग घर्षण स्लाइडिंग घर्षण से काफी कम है, भारी भार को स्थानांतरित करने के लिए आवश्यक बल को 80% -95% तक कम करता है, ऊर्जा की बचत करता है और उपकरण पहनने को कम करता है।
सटीक और लचीली गति: सटीक स्थिति और अप्रतिबंधित दिशात्मक गति को सक्षम बनाता है, जो समायोजन की आवश्यकता वाले सटीक भारी उपकरणों के लिए उपयुक्त है।
सुरक्षित स्थापना और उच्च स्थिरता: निकला हुआ किनारा कई बोल्ट के साथ तय किया गया है, जो प्रभाव और पार्श्व बलों के लिए मजबूत प्रतिरोध प्रदान करता है, जिससे लंबी सेवा जीवन सुनिश्चित होता है।
पहनने के प्रतिरोध और रखरखाव-मुक्त: आमतौर पर सतह को सख्त करने और पहले से भरे उच्च-प्रदर्शन वाले ग्रीस के साथ उच्च शक्ति वाले मिश्र धातु इस्पात से बना होता है, जो कठोर औद्योगिक वातावरण में भी दीर्घकालिक रखरखाव-मुक्त संचालन की अनुमति देता है।
यह घटक भारी उद्योग, बड़े पैमाने के उपकरण और लॉजिस्टिक्स प्रणालियों में एक महत्वपूर्ण "संयुक्त" है।
भारी मशीनरी संचलन और संयोजन:
चलने, स्थिति और संरेखण के लिए बड़े सांचे (इंजेक्शन सांचे, डाई-कास्टिंग सांचे)।
मशीन टूल्स, स्टैम्पिंग प्रेस, समुद्री इंजन आदि की स्थापना और स्थिति।
पवन टरबाइन बीयरिंगों के लिए रखरखाव प्लेटफार्म।
भारी सामग्री प्रबंधन प्रणाली:
रोटरी प्लेटफ़ॉर्म और टर्नटेबल्स: भारी उत्पादों को घुमाने, निरीक्षण करने और प्रसंस्करण के लिए।
स्किड लोडिंग सिस्टम: बड़े उपकरण (जैसे, ट्रांसफार्मर, रिएक्टर) को भारी उठाने वाले उपकरण के बिना स्थिति में स्लाइड करना।
जहाज निर्माण और एयरोस्पेस: बड़े खंडों या धड़ घटकों को स्थानांतरित करने के लिए।
विशिष्ट औद्योगिक क्षेत्र:
स्टेज मशीनरी: बड़े घूमने वाले स्टेजों को हिलाने, ऑर्केस्ट्रा उठाने आदि के लिए।
सैन्य और रक्षा: भारी रडार सिस्टम, लॉन्च डिवाइस आदि को स्थानांतरित करने के लिए।
परीक्षण उपकरण: हेवी-ड्यूटी कंपन तालिकाओं या थकान परीक्षकों के लिए मोबाइल बेस के रूप में।
मुख्य पैरामीटर:
रेटेड डायनेमिक/स्टेटिक लोड: सुरक्षा कारक पर विचार करते हुए अधिकतम लोड के आधार पर चुना जाना चाहिए।
निकला हुआ किनारा आयाम और बोल्ट होल पैटर्न: माउंटिंग प्लेटफ़ॉर्म से मेल खाना चाहिए।
गेंद का व्यास और सामग्री: बड़े व्यास आम तौर पर उच्च भार क्षमता प्रदान करते हैं; सामग्री चयन में पर्यावरणीय कारकों (जंग प्रतिरोध, संक्षारण प्रतिरोध) पर विचार करना चाहिए।
स्थापना की ऊँचाई: लोड प्लेटफ़ॉर्म और ट्रैक सतह के बीच का अंतर निर्धारित करती है।
स्थापना बिंदु:
बोल्ट प्रीलोड और लोड ट्रांसमिशन को झेलने के लिए माउंटिंग सतह सपाट और मजबूत होनी चाहिए।
जब एकाधिक बॉल ट्रांसफर इकाइयों का संयोजन में उपयोग किया जाता है, तो सुनिश्चित करें कि सभी बॉल टॉप एक ही स्तर के तल पर हों। अन्यथा, भार सबसे अधिक कुछ इकाइयों द्वारा वहन किया जाएगा, जिससे अधिभार क्षति होगी। समायोज्य-ऊंचाई वाले मॉडल या सटीक शिम अक्सर उपयोग किए जाते हैं।
चिकनी रोलिंग सतह प्रदान करने और घिसाव को कम करने के लिए ट्रैक या बेयरिंग सतह में पर्याप्त कठोरता और चिकनाई (आमतौर पर कठोर स्टील या स्टेनलेस स्टील प्लेट) होनी चाहिए।
बोल्टों को निर्दिष्ट टॉर्क तक कड़ा किया जाना चाहिए और नियमित रूप से निरीक्षण किया जाना चाहिए।
फ्लैंज-माउंटेड हेवी-ड्यूटी डाउनवर्ड यूनिवर्सल बॉल्स आधुनिक हेवी-ड्यूटी अनुवाद तकनीक के मुख्य घटक हैं। वे प्रतीत होने वाली बोझिल गतिविधियों को लचीला, सटीक और कुशल बनाते हैं, और 'विशाल वस्तुओं को आसानी से कैसे स्थानांतरित करें' की इंजीनियरिंग चुनौती का एक क्लासिक समाधान प्रदान करते हैं। उनका मूल्य न केवल व्यक्तिगत घटकों के प्रदर्शन में निहित है, बल्कि हेवी-ड्यूटी इंजीनियरिंग के लिए मॉड्यूलर, कम-घर्षण और अत्यधिक विश्वसनीय गतिशीलता समाधान की पेशकश में भी निहित है।
