RONWIN
HS Code: 8431390000
3419, 3422, 3425, 3438, 3451

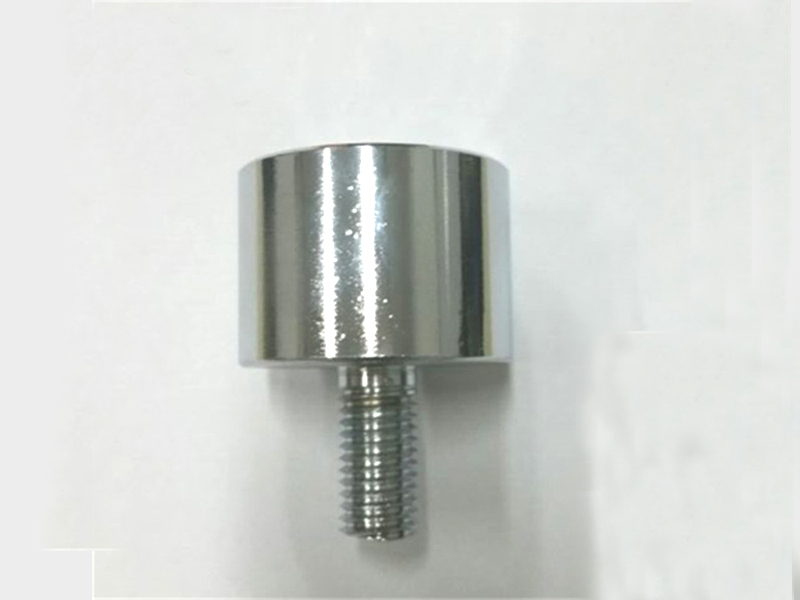

बोल्ट थ्रेड के साथ हेवी-ड्यूटी बॉल ट्रांसफर इकाई एक मजबूत बॉल ट्रांसफर घटक है जिसे विशेष रूप से अत्यधिक उच्च भार और कठोर परिचालन स्थितियों का सामना करने के लिए डिज़ाइन किया गया है। यह एक बड़े आकार की, उच्च कठोरता वाली गेंद और हेवी-ड्यूटी बोल्ट धागे के साथ एक मजबूत आवास को एकीकृत करता है। इसका मुख्य डिज़ाइन उद्देश्य उच्च दबाव, उच्च प्रभाव और निरंतर संचालन के तहत संरचनात्मक अखंडता और लंबी सेवा जीवन सुनिश्चित करते हुए सर्वदिशात्मक, कम-घर्षण आंदोलन प्रदान करना है। यह अनिवार्य रूप से अत्यधिक भारी भार उठाने के लिए औद्योगिक अनुप्रयोगों में एक "शक्तिशाली जोड़" के रूप में कार्य करता है।
स्थैतिक भार क्षमता: अधिकतम सुरक्षित भार (टन या केएन में) जो स्थिर अवस्था में वहन कर सकता है।
गतिशील भार क्षमता: अनुशंसित भार (टन या केएन में) जिसे यह लुढ़कते समय झेल सकता है।
बोल्ट थ्रेड विशिष्टता: उदाहरण के लिए, M20x2.5, M30x3.5, 1"-8UNF, आदि।
गेंद का व्यास: सीधे भार क्षमता और रोलिंग चिकनाई से संबंधित है।
स्थापित ऊँचाई: स्थापना के बाद की कुल ऊँचाई, जो वर्कटेबल डिज़ाइन को प्रभावित करती है।
सामग्री और ताप उपचार: गेंद और सॉकेट की सामग्री और कठोरता।
ऑपरेटिंग तापमान रेंज: उपयोग की गई ग्रीस और सील सामग्री द्वारा निर्धारित की जाती है।
| मॉडल नं. | लोडिंग क्षमता (किग्रा) | Dimensions | वज़न (जी) | ||||||||
| सामग्री | सुझाव दें | अधिकतम. | d | D | h1 | h2 | H | h3 | M | ||
| 3419 | बीएस/सीएस | 60 | 70 | 19 | 42 | 3 | 33 | 58 | 25 | एम12 | 250 |
| 3422 | बीएस/सीएस | 120 | 150 | 22 | 48 | 3 | 40 | 70 | 30 | एम12 | 380 |
| 3425 | बीएस/सीएस | 150 | 200 | 25.4 | 55 | 4 | 46 | 81 | 35 | एम16 | 700 |
| 3438 | बीएस/सीएस | 300 | 400 | 38.1 | 80 | 8 | 70 | 115 | 45 | एम22 | 2100 |
| 3451 | बीएस/सीएस | 450 | 550 | 51 | 100 | 12 | 95 | 145 | 50 | एम24 | 4400 |
इस उत्पाद में आम तौर पर निम्नलिखित प्रमुख घटक होते हैं:
हेवी-ड्यूटी बॉल:
सामग्री: आम तौर पर उच्च-कार्बन क्रोमियम असर स्टील (जीसीआर 15), एचआरसी 60 या उससे ऊपर कठोर स्टेनलेस स्टील (उदाहरण के लिए, 440 सी), या सतह-कठोर मिश्र धातु स्टील जैसे अल्ट्रा-उच्च भार-क्षमता वाली सामग्री का उपयोग करता है। जंग प्रतिरोध को बढ़ाने के लिए कुछ संस्करणों में फॉस्फेटिंग या जस्ता चढ़ाना हो सकता है।
आकार: बड़ा संपर्क क्षेत्र और अधिक भार क्षमता प्रदान करने के लिए गेंद का व्यास बड़ा होता है, आमतौर पर 25 मिमी से 100 मिमी या उससे भी बड़ा होता है।
हेवी-ड्यूटी बॉल सॉकेट/रेस:
कठोर स्टील या उच्च शक्ति वाले कांस्य से बना, गेंद के साथ एक उच्च परिशुद्धता, कम घर्षण जोड़ी बनाने के लिए सटीक जमीन, समान रूप से अत्यधिक दबाव वितरित करने में सक्षम।
प्रबलित आवास और बोल्ट धागा:
आवास: फोर्जिंग या सटीक कास्टिंग के माध्यम से उच्च शक्ति वाले स्टील से निर्मित, महत्वपूर्ण रेडियल और अक्षीय भार का सामना करने के लिए एक मोटी और मजबूत संरचना की विशेषता।
बोल्ट थ्रेड: यह प्रमुख माउंटिंग घटक है। आमतौर पर इसमें मीट्रिक मोटे धागे (उदाहरण के लिए, एम12, एम16, एम20, एम30) या शाही यूएनसी धागे शामिल होते हैं। थ्रेडेड अनुभाग छोटा और मजबूत है, जिससे यह सुनिश्चित होता है कि यह उच्च कतरनी बलों और झुकने वाले क्षणों का सामना कर सकता है, और इसे उपकरण बेस में थ्रेडेड छेद में सुरक्षित रूप से पेंच किया जा सकता है।
सीलिंग और स्नेहन प्रणाली:
हेवी-ड्यूटी सील: आमतौर पर कार्यशाला के कठोर वातावरण के अनुकूल धूल, धातु के चिप्स और नमी के प्रवेश को प्रभावी ढंग से रोकने के लिए कई सील रिंगों (जैसे, एनबीआर या पॉलीयूरेथेन सील) से सुसज्जित होता है।
ग्रीस फिटिंग: मानक ग्रीस फिटिंग (उदाहरण के लिए, ज़र्क फिटिंग) को उच्च तापमान या अत्यधिक दबाव वाले ग्रीस की नियमित पुनःपूर्ति की सुविधा के लिए शामिल किया गया है, जिससे भारी भार के तहत सुचारू संचालन और कम घिसाव सुनिश्चित होता है।
अत्यधिक उच्च भार क्षमता: विशेष रूप से हेवी-ड्यूटी अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें स्थिर भार क्षमता कई टन और उच्च गतिशील लोड रेटिंग तक पहुंचती है।
असाधारण स्थायित्व और प्रभाव प्रतिरोध: मजबूत निर्माण और उच्च गुणवत्ता वाली सामग्री इसे गंभीर प्रभाव और कंपन का सामना करने, विरूपण या क्षति का विरोध करने में सक्षम बनाती है।
सर्वदिशात्मक लचीली रोलिंग: उच्च दबाव में भी कम-घर्षण सर्वदिशात्मक रोलिंग बनाए रखता है, जिससे भारी वर्कपीस की गति आसान हो जाती है।
आसान स्थापना और रखरखाव: बोल्ट थ्रेड डिज़ाइन बहुत सरल स्थापना की अनुमति देता है - बस इसे पूर्व-टैप किए गए छेद में पेंच करें और कस लें। मानक स्नेहन इंटरफेस आसान रखरखाव की सुविधा प्रदान करते हैं।
मजबूत सीलिंग: उत्कृष्ट सीलिंग डिजाइन धूल और नमी जैसे कठोर वातावरण में लंबे जीवन और विश्वसनीयता सुनिश्चित करता है।
उच्च तापमान प्रतिरोध: कई मॉडल उच्च तापमान वाले ग्रीस और सामग्रियों का उपयोग करते हैं, जो उन्हें वेल्डिंग प्लेटफॉर्म जैसे उच्च तापमान अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
इसका मूल सिद्धांत मानक बॉल ट्रांसफर के समान है, लेकिन भारी भार के लिए प्रबलित है:
फिक्सिंग: पूरी बॉल ट्रांसफर यूनिट को इसके निचले हिस्से में हेवी-ड्यूटी बोल्ट थ्रेड के माध्यम से कार्यक्षेत्र, स्लाइड या उपकरण बेस पर सुरक्षित रूप से स्थापित किया गया है।
भार वहन: भारी वर्कपीस (उदाहरण के लिए, स्टील बिलेट्स, मोल्ड, बड़े मशीनरी घटक) गेंद को दबाते हैं। वजन को गेंद के माध्यम से हीट-ट्रीटेड सॉकेट और प्रबलित आवास में स्थानांतरित किया जाता है।
रोलिंग: जब वर्कपीस को स्थानांतरित करने की आवश्यकता होती है, तो पार्श्व बल लगाया जाता है। गेंद अपने सॉकेट के भीतर लुढ़कती है, वर्कपीस और बेस के बीच फिसलने वाले घर्षण को रोलिंग घर्षण में परिवर्तित करती है, जिससे बहुत भारी वस्तुओं को न्यूनतम बल के साथ स्थानांतरित किया जा सकता है।
यह घटक भारी उद्योग का मुख्य हिस्सा है और इसका व्यापक रूप से उपयोग किया जाता है:
मोल्ड बदलना और समायोजन: दसियों टन वजन वाले मोल्डों को सहारा देने और स्थानांतरित करने के लिए बड़े प्रेस और इंजेक्शन मोल्डिंग मशीनों पर उपयोग किया जाता है।
स्टील प्लेट और सामग्री हैंडलिंग: सामग्री भंडारण रैक, कतरनी मशीनों और लेजर कटिंग मशीन वर्कटेबल्स पर स्टील प्लेटों की फीडिंग, डिस्चार्जिंग और स्थिति की सुविधा प्रदान करता है।
भारी मशीनरी असेंबली और रखरखाव: बड़े गियर, बेयरिंग हाउसिंग और अन्य घटकों को स्थानांतरित करने, संरेखण और स्थापना की सुविधा के लिए उपयोग किया जाता है।
वेल्डिंग पोजिशनर्स और फिक्स्चरिंग प्लेटफार्म: भारी वेल्डेड संरचनाओं का समर्थन करता है और उन्हें आसानी से इष्टतम वेल्डिंग स्थिति में घुमाने की अनुमति देता है।
जहाज निर्माण और भारी वाहन विनिर्माण: बड़े जहाज अनुभागों या वाहन फ़्रेमों को स्थानांतरित करने के लिए उपयोग किया जाता है।
बोल्ट थ्रेड के साथ हेवी-ड्यूटी बॉल ट्रांसफर यूनिट भारी सामग्रियों को स्थानांतरित करने की चुनौती को हल करने के लिए एक शक्तिशाली उपकरण है। इसकी प्रबलित संरचना, बड़े आकार की कठोर गेंद और सुविधाजनक बोल्ट माउंटिंग विधि के माध्यम से, यह महत्वपूर्ण स्लाइडिंग घर्षण को नियंत्रणीय रोलिंग घर्षण में परिवर्तित करता है। यह भारी वस्तुओं को ले जाने की श्रम तीव्रता को काफी कम कर देता है, कार्य कुशलता और उपकरण सुरक्षा में सुधार करता है, जिससे यह भारी उद्योग में श्रम-बचत और स्वचालन के लिए एक अनिवार्य प्रमुख घटक बन जाता है।
