एफडी श्रृंखला मोटर लचीला विस्तार योग्य रोलर कन्वेयर
यह एक प्रकार का मोटराइज्ड रोलर कन्वेयर है, जिसमें लंबाई की एक निश्चित सीमा के भीतर स्वतंत्र रूप से विस्तार और कॉम्पैक्ट करने की क्षमता है। ऊंचाई में समायोज्य होने के अलावा, इसकी पहुंचने वाली सतह को आवश्यक होने पर विस्तारित, कोण या घुमावदार होने में सक्षम है। आमतौर पर, इसका उपयोग लोडिंग और अनलोडिंग के लिए शॉपिंग सेंटर, वेयरहाउस और स्टॉकयार्ड में किया जाता है। पैकेजिंग लाइनों, पारगमन कन्वेयर लाइनों और भौतिक वितरण को प्राप्त करने और वितरित करने के साथ -साथ, इस उपकरण का उपयोग विभिन्न तरीकों से किया जा सकता है। विशेष रूप से, यह फ्लैट-तल वाले कार्टन पैकेजों के परिवहन के लिए उपयुक्त है। नतीजतन, यह श्रम शक्ति को कम करते हुए, दो इंटरफेस के बीच संभालने की जरूरतों को जल्दी और सुरक्षित रूप से पूरा कर सकता है।
आम तौर पर हम ग्राहक की पसंद के लिए 3 प्रकार के मानक रोलर प्रदान करते हैं।
पाली-वी चरखी संचालित रोलर
दांतेदार पुली चालित रोलर
ग्रोव्ड बेल्ट चालित रोलर
पॉली-वी बेल्ट संचालित रोलर्स सिंक्रोनस (दांतेदार) बेल्ट-चालित रोलर्स और ओ-बेल्ट (राउंड बेल्ट) संचालित रोलर्स की तुलना में कई अलग-अलग विशेषताएं और लाभ प्रदान करते हैं। यहाँ एक विस्तृत तुलना है।
पॉली-वी बेल्ट संचालित रोलर की विशेषताएं
एकाधिक पसलियों (ग्रूव्स)-पॉली-वी बेल्ट में कई छोटे वी-आकार की पसलियां होती हैं जो बेल्ट के साथ समानांतर चलती हैं, जिससे बेहतर पकड़ और बिजली संचरण की अनुमति मिलती है।
उच्च लचीलापन-पतली, मल्टी-रिब डिज़ाइन बेल्ट को छोटे पुली के चारों ओर आसानी से झुकने की अनुमति देता है, जिससे कॉम्पैक्ट रोलर डिज़ाइन सक्षम होते हैं।
उच्च घर्षण संपर्क-कई पसलियां चरखी के साथ संपर्क क्षेत्र को बढ़ाती हैं, ओ-बेल्ट की तुलना में स्लिपेज को कम करती हैं।
कोई दांतेदार सगाई नहीं-सिंक्रोनस बेल्ट के विपरीत, पॉली-वी बेल्ट घर्षण पर भरोसा करते हैं, सटीक दांत संरेखण की आवश्यकता को समाप्त करते हैं।
पॉली-वी बेल्ट चालित रोलर का लाभ
कोई दाँत कूदना-सिंक्रोनस बेल्ट दांतों को छोड़ सकते हैं यदि गलत या अतिभारित हो जाते हैं, जबकि पॉली-वी बेल्ट सटीक समय के बिना पकड़ बनाए रखते हैं।
शांत ऑपरेशन-पॉली-वी बेल्ट अधिक सुचारू रूप से और दांतेदार बेल्ट की तुलना में कम शोर के साथ चलते हैं।
उच्च गति वाले अनुप्रयोगों के लिए बेहतर-दांतों की कमी उच्च गति पर कंपन को कम करती है।
मिसलिग्न्मेंट के अधिक सहिष्णु - सिंक्रोनस बेल्ट की तुलना में पुली संरेखण त्रुटियों के प्रति कम संवेदनशील।
उच्च शक्ति ट्रांसमिशन-कई पसलियां अधिक सतह संपर्क प्रदान करती हैं, जिससे एकल ओ-बेल्ट की तुलना में उच्च टोक़ स्थानांतरण की अनुमति मिलती है।
कम स्लिपेज - कई पसलियों से बढ़ा हुआ घर्षण लोड के तहत बेल्ट स्लिप को कम करता है।
लंबे समय तक बेल्ट जीवन-पॉली-वी बेल्ट कई पसलियों में पहनते हैं, जबकि ओ-बेल्ट केंद्रित तनाव के कारण तेजी से बाहर पहनते हैं।
भारी भार के लिए बेहतर-ओ-बेल्ट की तुलना में उच्च-टॉर्क अनुप्रयोगों के लिए अधिक उपयुक्त है, जो कि लाइट-ड्यूटी सिस्टम के लिए बेहतर हैं।
पॉली-वी बेल्ट-चालित रोलर्स ओ-बेल्ट्स के उच्च घर्षण ड्राइव और सिंक्रोनस बेल्ट की सटीकता के बीच एक संतुलन प्रदान करते हैं, जिससे उन्हें सटीक सिंक्रनाइज़ेशन की आवश्यकता के बिना उच्च शक्ति ट्रांसमिशन, कम स्लिपेज और चिकनी संचालन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाते हैं। वे उच्च गति वाले कन्वेयर, पैकेजिंग सिस्टम और स्वचालित सामग्री हैंडलिंग में विशेष रूप से लाभप्रद हैं।
रफ़्तार
हर इकाई एक माइक्रो मोटर द्वारा संचालित होती है। हम वैकल्पिक रूप से निश्चित गति प्रकार और समायोज्य गति प्रकार प्रदान करते हैं। संचालित करने के लिए आसान होने के लिए, इस कन्वेयर के अंत में एक स्टार्ट स्विच और ई-स्टॉप स्विच लगाया जाता है।
नियत गति प्रकार: रोलर की सतह की रैखिक गति 25 मीटर/मिनट है। कोई इलेक्ट्रिक कंट्रोल कैबिनेट प्रदान नहीं किया गया है।
समायोज्य गति प्रकार: इलेक्ट्रिक कंट्रोल कैबिनेट के साथ गति विनियमन की सीमा 10-35m/मिनट है।
के विनिर्देशों एफडी लचीला विस्तार योग्य मोटराइज्ड रोलर कन्वेयर (DIA.50, गति समायोज्य है)
| प्रतिरूप संख्या। | इकाइयों | लंबाई | चौड़ाई | ऊंचाई | भार/एकक | रोलर्स/एकक | पैरों का qty | वज़न |
|---|---|---|---|---|---|---|---|---|
| एफडी -50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| एफडी -50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| एफडी -50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| एफडी -50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| एफडी -50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| एफडी -50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| एफडी -50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| एफडी -50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| एफडी -50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| एफडी -50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| एफडी -50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| एफडी -50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| एफडी -50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| एफडी -50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| एफडी -50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| एफडी -50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| एफडी -50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| एफडी -50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
प्रतिरूप संख्या। एफडी -50-500 × 4 उदाहरण
एफडी-सीरीज़
50 रोलर व्यास
500-परिवहन सतह की चौड़ाई
× 4-चार इकाइयाँ
भार क्षमता
लचीला एक्सपेंडेबल रोलर कन्वेयर बॉक्स के आकार के अधिकांश सामानों के परिवहन के लिए उपयुक्त है। जब पूर्ण विस्तार होता है, तो प्रति यूनिट (समर्थन पैरों के बीच) लोडिंग क्षमता बिना किसी प्रभाव भार की स्थिति में 100kg से अधिक नहीं होती है।

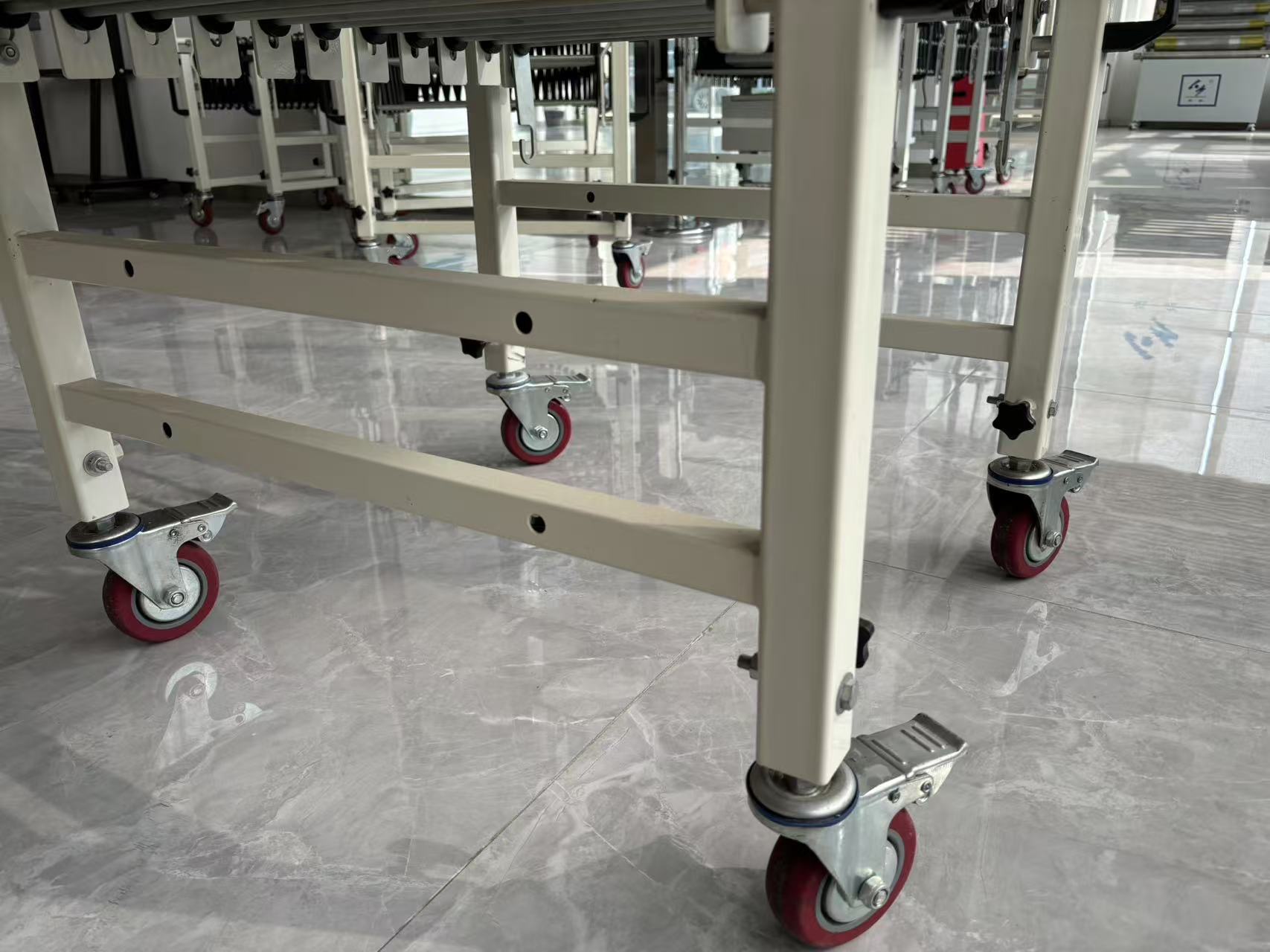

कॉस्टर
ब्रेक के साथ भारी शुल्क वाले कुंडा कैस्टर का उपयोग पैकेज से निपटने के दौरान स्थिर स्थिति के लिए किया जाता है।
संयुक्त हुक
लंबी दूरी की दूरी के लिए, संयुक्त हुक का उपयोग कई लचीले एक्सपेंडेबल कन्वेयर को एंड-टू-एंड कनेक्ट करने के लिए किया जा सकता है।
उत्पाद विवरण चित्र
