| सामग्री: | |
|---|---|
| बढ़ते विधि: | |
| सतह का उपचार: | |
| दस्ता प्रकार: | |
| मात्रा: | |
आर3211
RONWIN
HS Code: 8431390000
यह एक विशेष रोलर है जिसका उपयोग संचय कन्वेयर लाइनों में किया जाता है। शब्द "संचय" का तात्पर्य संपूर्ण कन्वेयर सिस्टम के ड्राइव तंत्र को रोके बिना वस्तुओं को कन्वेयर लाइन पर रुकने और जमा होने की अनुमति देने की क्षमता से है। यह यांत्रिक साधनों के माध्यम से वस्तुओं का "संचय" और "मुक्ति" प्राप्त करता है।
इसमें मुख्य रूप से निम्नलिखित घटक शामिल हैं।
रोलर बॉडी: आमतौर पर स्टील से बना, यह उच्च शक्ति और पहनने का प्रतिरोध प्रदान करता है, जो इसे भारी भार वाले अनुप्रयोगों और अपेक्षाकृत कठोर कामकाजी वातावरण (जैसे पेंटिंग या सुखाने वाली लाइनें) के लिए उपयुक्त बनाता है।
संचित आस्तीन: यह मुख्य घटक है जो "संचय" फ़ंक्शन को सक्षम बनाता है। यह सिलेंडर के स्प्रोकेट सिरे पर लगा होता है और संचय आस्तीन और स्प्रोकेट के बीच घर्षण के माध्यम से संचय बल उत्पन्न करने के लिए संप्रेषित वस्तुओं के गुरुत्वाकर्षण पर निर्भर करता है।
सिंगल स्ट्रैंड स्प्रोकेट: रोलर के एक छोर पर स्थापित, यह घूर्णी शक्ति संचारित करने के लिए ड्राइव श्रृंखला से जुड़ता है। "सिंगल स्ट्रैंड" दांतों की एक पंक्ति को संदर्भित करता है, जिसकी संरचना अपेक्षाकृत सरल होती है और इसका उपयोग यूनिडायरेक्शनल शक्ति संचारित करने के लिए किया जाता है।
इसके कार्य सिद्धांत का मूल "संचरण" और "संचय" स्थितियों के बीच स्विच करने में निहित है।
ड्राइव चेन सभी रोलर्स के स्प्रोकेट को चलाती है, जिससे रोलर बॉडी एक साथ घूमती है।
इस बिंदु पर, रोलर के अंदर टोरसन स्प्रिंग को कड़ा कर दिया जाता है, जिससे रोलर बॉडी से बाहरी आस्तीन तक शक्ति संचारित हो जाती है।
आस्तीन तदनुसार घूमता है, इस पर मौजूद वस्तुओं को घर्षण के माध्यम से आगे बढ़ाता है।
जब कोई वस्तु लाइन पर एक निश्चित बिंदु पर अवरुद्ध हो जाती है (उदाहरण के लिए, किसी स्टॉपर या आगे की वस्तु द्वारा), तो वह आगे बढ़ना बंद कर देती है।
चूंकि स्लीव आइटम द्वारा "जाम" हो गई है और घूम नहीं सकती है, इसलिए ड्राइव चेन रोलर बॉडी को घुमाने के लिए प्रेरित करती रहती है।
इस बिंदु पर, रोलर बॉडी और स्लीव के बीच गति में अंतर होता है। यह गति अंतर आंतरिक मरोड़ स्प्रिंग को ओवरराइड करने के लिए मजबूर करता है (यानी, स्प्रिंग ढीला या फिसल जाता है), जिससे बिजली संचरण बंद हो जाता है।
नतीजतन, रोलर बॉडी निष्क्रिय रूप से घूमती है जबकि बाहरी आस्तीन स्थिर रहती है, जिससे आइटम रुक जाते हैं और आस्तीन पर जमा हो जाते हैं। वस्तुओं और स्थिर आस्तीन के बीच घर्षण स्लाइडिंग घर्षण है।
जब आगे की रुकावट हटा दी जाती है, तो पीछे जमा वस्तुएं प्रतिरोध खो देती हैं।
रोलर बॉडी का घूमने वाला बल एक बार फिर टोरसन स्प्रिंग को कसता है, जिससे आस्तीन में शक्ति संचारित होती है।
आस्तीन घूमना शुरू कर देती है, जिससे वस्तुओं का आगे की ओर स्थानांतरण फिर से शुरू हो जाता है।

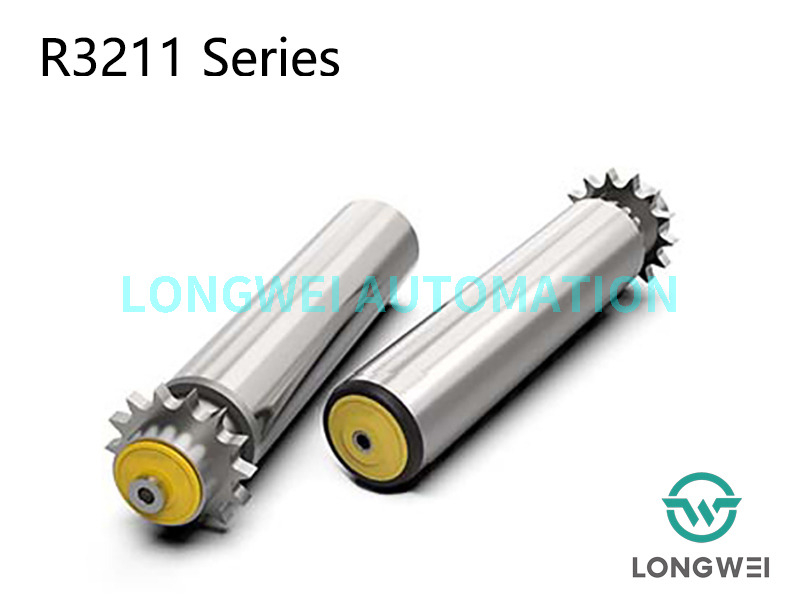

R3211 श्रृंखला स्टील स्प्रोकेट चेन चालित संचय रोलर एक विशिष्ट टेलीस्कोप-फ़ीड संचय रोलर है, संचय शक्ति भार भार पर निर्भर होती है और कुछ पैमाने पर स्वचालित रूप से समायोज्य होती है। प्रिसिजन बॉल बेयरिंग, पॉलिमर बेयरिंग हाउसिंग और एंड कैप बेयरिंग यूनिट बनाते हैं, जो सुचारू रूप से और शांति से काम करते हैं।
रोलर की अंतिम टोपी काम के माहौल में धूल और पानी के छींटों का अच्छी तरह से प्रतिरोध करती है।
स्टील स्प्रोकेट को चालित सिर के रूप में अपनाता है, यह अधिक टिकाऊ होता है।
आम तौर पर माल पहुंचाने का उपयुक्त वजन 10 ~ 30 किलोग्राम है।
रोलर का कार्य तापमान -5℃ से +40℃ तक होता है।
ट्यूब Mभौतिक | डी × टी | दस्ता | L | Sप्रॉकेट |
स्टील, स्टेनलेस स्टील | 50×1.5 | Φ12/Φ15 | एल=डब्ल्यू+41 | 08बी14टी |
स्टील, स्टेनलेस स्टील | 60×2.0 | Φ12/Φ15 | एल=डब्ल्यू+41 | 08बी14टी |
इस प्रकार के रोलर का उपयोग विभिन्न उद्योगों में संचय कन्वेयर सिस्टम में व्यापक रूप से किया जाता है, विशेष रूप से भार क्षमता और पर्यावरणीय परिस्थितियों के लिए विशिष्ट आवश्यकताओं वाले अनुप्रयोगों में।
ऑटोमोटिव विनिर्माण उद्योग: बॉडी पेंटिंग कार्यशालाओं और असेंबली दुकानों में कन्वेयर लाइनें।
घरेलू उपकरण विनिर्माण उद्योग: वॉशिंग मशीन, रेफ्रिजरेटर और एयर कंडीशनर जैसे उत्पादों के लिए असेंबली और परीक्षण लाइनें।
हेवी-ड्यूटी लॉजिस्टिक्स और वेयरहाउसिंग: पैलेट और कंटेनरों का संचय और परिवहन।
औद्योगिक सुखाने वाले ओवन और कोटिंग लाइनें: कन्वेयर अनुप्रयोग जिन्हें उच्च तापमान वाले वातावरण के प्रतिरोध की आवश्यकता होती है।
