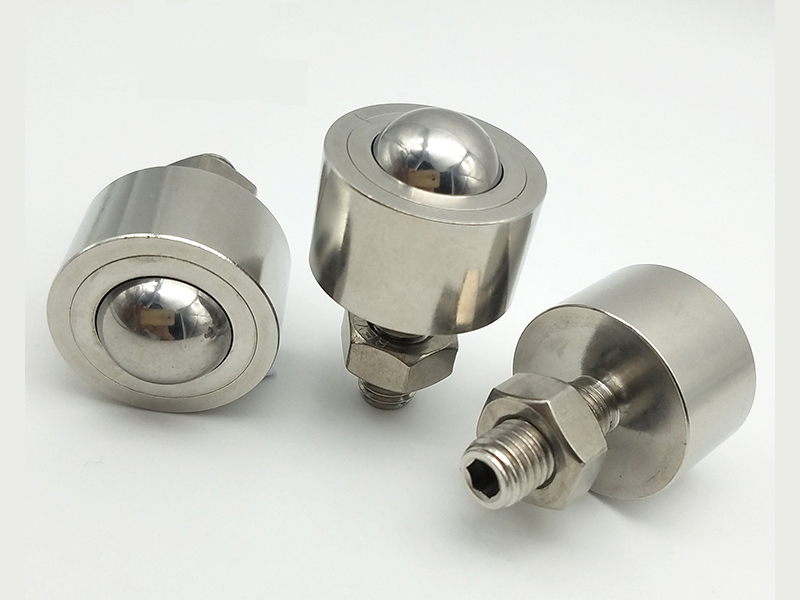

यह थ्रेडेड स्टड माउंट वाली एक लघु बॉल ट्रांसफर इकाई है, जिसे आमतौर पर "बॉल प्लंजर" या "स्प्रिंग-लोडेड बॉल ट्रांसफर" के रूप में भी जाना जाता है। इसमें एक उच्च परिशुद्धता वाली बॉल (आमतौर पर स्टेनलेस स्टील से बनी) होती है, जो थ्रेडेड माउंटिंग स्टड वाली बॉडी के भीतर रखी जाती है। गेंद कम घर्षण के साथ सर्वदिशात्मक रूप से घूम सकती है। इसका मुख्य कार्य स्लाइडिंग घर्षण को रोलिंग घर्षण में परिवर्तित करना, सटीक, सुचारू गति और स्थिति को सक्षम करना है।
बहुत कम रोलिंग घर्षण: आवश्यक न्यूनतम ड्राइविंग बल के साथ चिकनी और सटीक गति को सक्षम बनाता है। उच्च परिशुद्धता और स्थिरता: परिशुद्धता से बनी गेंद और बॉडी स्थिति में सुचारू संचालन और उच्च दोहराव सुनिश्चित करती है।
आसान स्थापना: थ्रेडेड स्टड उपकरण में टैप किए गए छेद में सीधे पेंच लगाने की अनुमति देता है, जिससे स्थापना सरल, सुरक्षित और जटिल फिक्स्चर से मुक्त हो जाती है।
लघु डिजाइन: इसका छोटा आकार इसे सटीक उपकरणों के लिए उपयुक्त बनाता है जहां स्थान सीमित है।
स्थायित्व और संक्षारण प्रतिरोध: स्टेनलेस स्टील का निर्माण इसे विभिन्न औद्योगिक वातावरणों के अनुकूल बनाने की अनुमति देता है, जिनमें स्वच्छता की आवश्यकता वाले या हल्के संक्षारक तत्व शामिल हैं।
उच्च भार क्षमता: अपने छोटे आकार के बावजूद, उच्च कठोरता वाली सामग्रियों के कारण, एक एकल बॉल ट्रांसफर इकाई काफी भार का सामना कर सकती है।
| मॉडल नं. | लोडिंग क्षमता (किग्रा) | आयाम (मिमी) | ||||||||
| सामग्री | सुझाव दें | अधिकतम. | d | डी1 | H | h1 | h2 | M | L | |
| 6505 | एसएस/एसएस | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | एम6 | 15 |
| 6508 | एसएस/एसएस | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | एम6 | 15 |
| 6510 | एसएस/एसएस | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | एम8 | 20 |
| 6515 | एसएस/एसएस | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | एम8 | 20 |
| 6519 | एसएस/एसएस | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | एम10 | 25 |
प्रिसिजन बॉल: आमतौर पर उच्च श्रेणी के स्टेनलेस स्टील (उदाहरण के लिए, 440C) से बनी होती है, यह उच्च कठोरता, पहनने के प्रतिरोध, संक्षारण प्रतिरोध और बहुत कम सतह खुरदरापन प्राप्त करने के लिए गर्मी उपचार और सटीक पीस से गुजरती है।
बॉडी और थ्रेडेड स्टड: बॉडी में गेंद होती है और इसमें आमतौर पर एक अंतर्निर्मित स्प्रिंग और दबाव समायोजन तंत्र होता है। आधार पर थ्रेडेड स्टड (उदाहरण के लिए, एम3, एम4, एम5, एम6 मीट्रिक थ्रेड) का उपयोग सुरक्षित स्थापना के लिए किया जाता है।
आंतरिक दबाव और वापसी तंत्र: एक अंतर्निर्मित स्प्रिंग गेंद पर निरंतर नीचे की ओर दबाव प्रदान करता है, यह सुनिश्चित करता है कि यह लोड सतह के साथ अच्छा संपर्क बनाए रखता है और उदास होने के बाद स्वचालित रूप से अपनी मूल स्थिति में लौट आता है।
जब कोई वर्कपीस या उपकरण घटक गेंद पर दबाव डालता है और गति करता है, तो लागू घर्षण के कारण गेंद घूमती है।
क्योंकि इसमें बिंदु संपर्क और रोलिंग घर्षण शामिल है, गतिशील घर्षण स्लाइडिंग घर्षण से बहुत कम है। इसके परिणामस्वरूप कम प्रयास, सुचारू और नॉन-स्टिक सटीक रैखिक या घूर्णी गति होती है।
थ्रेडेड स्टड माउंट: इंस्टॉलेशन विधि को निर्दिष्ट करता है, यह दर्शाता है कि इसमें एक बाहरी धागा है जो बेस प्लेट में एक टैप किए गए छेद में बोल्ट की तरह पेंच करता है।
स्टेनलेस स्टील: प्राथमिक सामग्री को इंगित करता है, ताकत, पहनने के प्रतिरोध और संक्षारण प्रतिरोध को सुनिश्चित करता है।
परिशुद्धता: इसकी छोटी विनिर्माण सहनशीलता, सुचारू संचालन और उच्च परिशुद्धता अनुप्रयोगों के लिए उपयुक्तता पर जोर देती है।
लघु: इसके छोटे आकार को दर्शाता है, आमतौर पर 3 मिमी और 10 मिमी के बीच एक गेंद का व्यास और उसी के अनुरूप छोटे धागे का व्यास।
बॉल ट्रांसफर यूनिट: इसके मुख्य कार्य को इंगित करता है - गेंद किसी भी दिशा में स्वतंत्र रूप से घूम सकती है।
यह उत्पाद स्वचालन उपकरण, सटीक उपकरणों और टूलींग फिक्स्चर में एक महत्वपूर्ण घटक है। इसका प्रयोग आमतौर पर किया जाता है.
परिशुद्ध रैखिक स्लाइड: एक निष्क्रिय समर्थन रोलर के रूप में कार्य करता है, जो मुख्य गाइड रेल को सुचारू, गैर-पर्ची गति प्राप्त करने में सहायता करता है।
हेवी लोड हैंडलिंग और शिफ्टिंग: एक प्लेटफॉर्म के नीचे स्थापित किया गया है और भारी वर्कपीस या उपकरण को आसानी से स्थानांतरित करने के लिए एक चिकनी बेस प्लेट के साथ संयोजन में उपयोग किया जाता है।
टूलींग फिक्स्चर और पोजिशनिंग मैकेनिज्म: तेजी से और सटीक पोजिशनिंग को सक्षम करने के लिए वर्कपीस को समर्थन और मार्गदर्शन करने के लिए सीएनसी मशीनिंग और निरीक्षण उपकरण में उपयोग किया जाता है।
कन्वेइंग और सॉर्टिंग सिस्टम: उन अनुभागों में कम-प्रतिरोध गाइड व्हील के रूप में कार्य करता है जिन्हें दिशा परिवर्तन या धीरे से धक्का देने की आवश्यकता होती है।
उपकरण और कार्यालय उपकरण: चलती घटकों का समर्थन करने के लिए स्कैनर और प्रिंटर जैसे उपकरणों के अंदर उपयोग किया जाता है।
गेंद का व्यास: जैसे, 5 मिमी, 6.35 मिमी (1/4 इंच), 8 मिमी, आदि।
थ्रेडेड स्टड विशिष्टता: उदाहरण के लिए, M4x0.7, M6x1.0, 1/4"-20UNF, आदि।
कुल ऊँचाई / स्थापना ऊँचाई: स्थापना के बाद समग्र आयाम।
स्थैतिक भार क्षमता: स्थिर अवस्था में यह अधिकतम सुरक्षित भार सहन कर सकता है।
गतिशील भार क्षमता: अनुशंसित भार जो रोल करते समय झेल सकता है।
बॉल सामग्री और कठोरता: आमतौर पर 440C स्टेनलेस स्टील, HRC ≥ 58 के साथ।
स्प्रिंग बल: गेंद को दबाने के लिए आवश्यक बल, जो संपर्क स्थिरता और लचीलेपन को प्रभावित करता है।
थ्रेडेड स्टड माउंट के साथ स्टेनलेस स्टील मिनिएचर बॉल ट्रांसफर यूनिट एक छोटा लेकिन महत्वपूर्ण इंजीनियरिंग घटक है। अपने चतुर यांत्रिक डिजाइन के माध्यम से, यह कठिन-से-नियंत्रित स्लाइडिंग घर्षण को कुशल रोलिंग घर्षण में बदल देता है। यह विभिन्न सटीक उपकरणों के लिए एक सहज, कम प्रयास वाला और सटीक गति समाधान प्रदान करता है। इसकी मजबूत, टिकाऊ और आसानी से स्थापित होने वाली विशेषताएं इसे अत्यधिक विश्वसनीय ऑटोमेशन सिस्टम डिजाइन करने वाले इंजीनियरों के लिए एक आदर्श विकल्प बनाती हैं।
