एक स्टेनलेस स्टील प्रिसिजन मिनिएचर बॉल जॉइंट, जिसे अक्सर "प्रिसिजन बॉल और सॉकेट जॉइंट" या "मिनिएचर बॉल बेयरिंग" के रूप में जाना जाता है, एक अत्यंत छोटा, उच्च परिशुद्धता वाला यांत्रिक घटक है। इसका मुख्य कार्य एक निश्चित आवास के भीतर बहु-दिशात्मक लचीले रोटेशन और सटीक कोणीय समायोजन को सक्षम करना है। यह एक सटीक मिलान वाले सॉकेट के भीतर स्वतंत्र रूप से घूमने वाली उच्च परिशुद्धता वाली स्टेनलेस स्टील की गेंद के माध्यम से प्राप्त किया जाता है।
6204, 6205, 6206, 6208, 6210, 6215, 6219

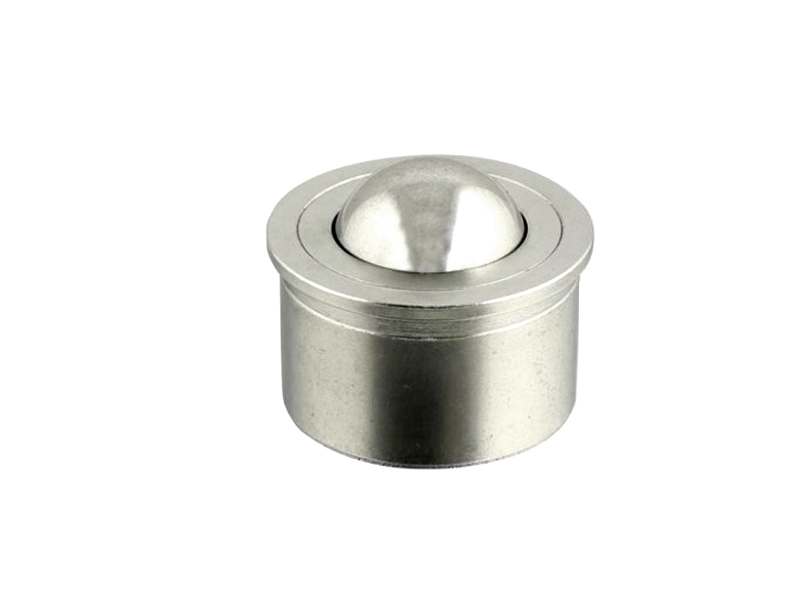

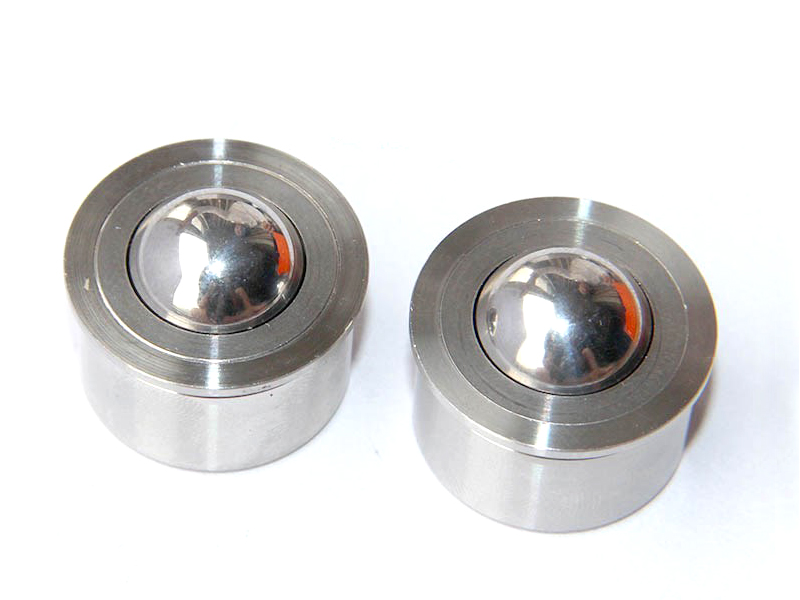

लॉन्गवेई ऑटोमेशन की व्यापक रेंज में, मिनी बॉल ट्रांसर यूनिट सबसे छोटी बॉल ट्रांसफर यूनिट है। गुणवत्ता आश्वासन के साथ, मिनी इकाइयों का उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जाता है, जिनका उपयोग सामग्री-हैंडलिंग सेटिंग्स की मांग में छोटे भागों को सटीक रूप से स्थानांतरित करने और स्थिति में लाने के लिए किया जा सकता है, जिसमें सीमित स्थान और परिचालन स्थितियों वाले क्लीनरूम भी शामिल हैं। मिनी बॉल ट्रांसफर इकाइयाँ सटीक गति और स्थिति प्रदान करती हैं, और इनका उपयोग गेंद के साथ ऊपर या नीचे की ओर किया जा सकता है। एक सीएनसी मशीन का उपयोग स्टेनलेस स्टील गेंदों और सादे बॉडी फिक्सिंग के साथ एक ठोस स्टेनलेस स्टील बॉडी बनाने के लिए किया जाता है।
प्रकार के आधार पर, "लघु" बॉल ट्रांसफर इकाइयाँ 4 मिमी से 19 मिमी तक के बॉल आकार के साथ डिज़ाइन की जाती हैं। इकाइयों का वजन 5 ग्राम से 185 ग्राम तक होता है और इन्हें 2 किलोग्राम से 20 किलोग्राम (44 पाउंड तक) की लोड रेटिंग के साथ पेश किया जाता है। आयाम और लोडिंग क्षमता निम्नलिखित चार्ट को देखें।

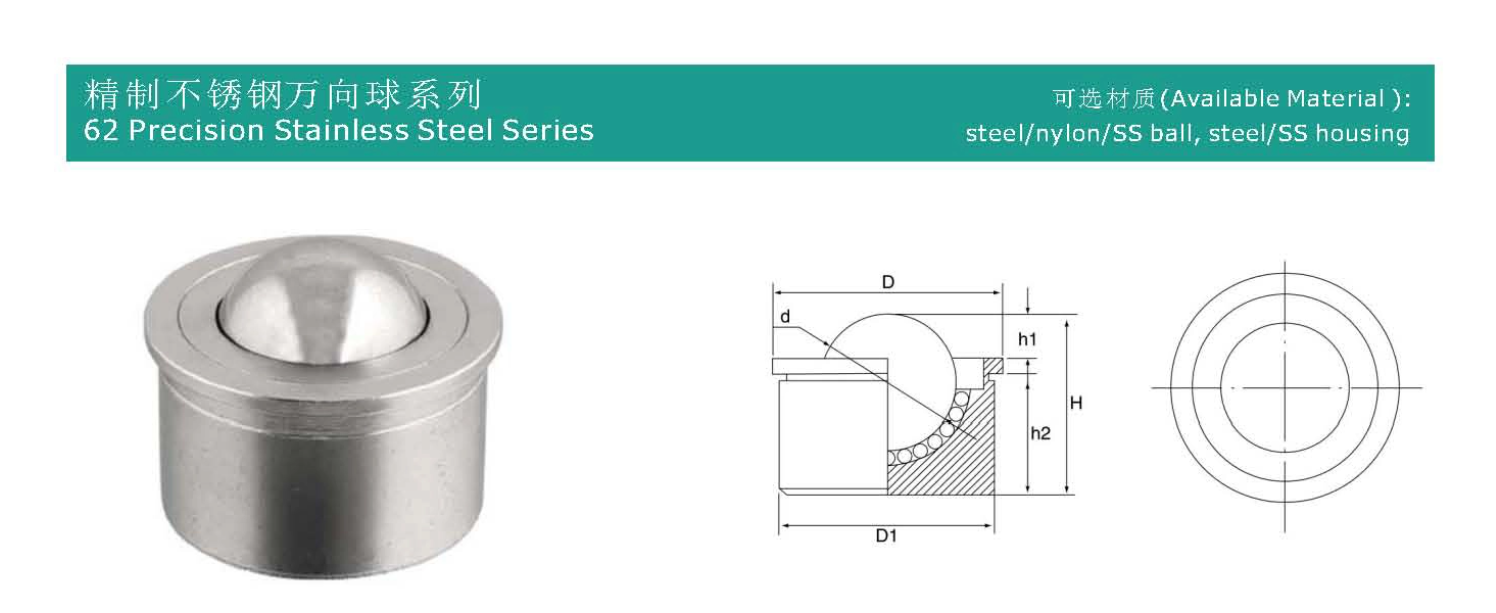

| मॉडल नं. | लोडिंग क्षमता (किग्रा) | आयाम (मिमी) | वजन (जी) | |||||||
| सामग्री | सुझाव दें | अधिकतम. | d | D | डी1 | H | h1 | h2 | ||
| 6204 | एसएस/एसएस | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | एसएस/एसएस | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | एसएस/एसएस | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | एसएस/एसएस | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | एसएस/एसएस | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | एसएस/एसएस | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | एसएस/एसएस | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
बेहद छोटा आकार, आमतौर पर गेंद का व्यास 1 मिमी से 10 मिमी या उससे भी छोटा होता है। कॉम्पैक्ट संरचना सीमित स्थान वाले सटीक उपकरणों और उपकरणों के लिए आदर्श है।
असाधारण गोलाकारता, सतह फिनिश और आयामी सहनशीलता प्राप्त करने के लिए गेंद और सॉकेट को सटीक रूप से ग्राउंड और पॉलिश किया जाता है।
बहुत कम घूर्णी घर्षण और शुरुआती टॉर्क सुचारू, प्रतिक्रियाशील और नॉन-स्टिक गति सुनिश्चित करते हैं।
440C: एक उच्च कार्बन मार्टेंसिटिक स्टेनलेस स्टील, यह सबसे आम पसंद है। गर्मी उपचार के बाद, यह बहुत उच्च कठोरता (HRC 58-62), उत्कृष्ट पहनने का प्रतिरोध और अच्छा संक्षारण प्रतिरोध प्रदान करता है।
304/316: बेहतर संक्षारण प्रतिरोध को प्राथमिकता देता है, जो इसे रासायनिक, चिकित्सा और खाद्य उद्योगों जैसे कठोर वातावरण के लिए उपयुक्त बनाता है, हालांकि अपेक्षाकृत कम कठोरता के साथ।
सामग्री: आमतौर पर 440C, 420C, या 304/316 स्टेनलेस स्टील से निर्मित।
लाभ: संक्षारण प्रतिरोध, घिसाव प्रतिरोध, उच्च शक्ति, गैर-चुंबकीय (या कमजोर चुंबकीय), और लंबी सेवा जीवन।
एक "सार्वभौमिक" जोड़ के रूप में, यह एक निश्चित शंक्वाकार कोण (आमतौर पर ±30° से कम) के भीतर किसी भी दिशा में घूम सकता है और घूम सकता है, जिससे जटिल बहु-डिग्री-स्वतंत्रता गति सक्षम हो जाती है।
इसके छोटे आकार के बावजूद, उच्च शक्ति वाले स्टेनलेस स्टील और सटीक डिजाइन का उपयोग इसे इसके आयामों के लिए अपेक्षाकृत महत्वपूर्ण रेडियल और अक्षीय भार का सामना करने की अनुमति देता है।
आमतौर पर कारखाने से प्राप्त ग्रीस के साथ पूर्व-चिकनाई की जाती है, जिससे अधिकांश वातावरणों में रखरखाव-मुक्त संचालन की अनुमति मिलती है। सेवा जीवन बढ़ाने के लिए यदि आवश्यक हो तो पुनः चिकनाई की जा सकती है।
अपनी असाधारण विशेषताओं के कारण, यह कई उच्च तकनीक और सटीक क्षेत्रों में अपरिहार्य है:
सटीक उपकरण और ऑप्टिकल उपकरण: लेजर संरेखण प्रणाली, माइक्रोस्कोप फोकसिंग तंत्र और ऑप्टिकल लेंस के लिए कोणीय फाइन-ट्यूनिंग उपकरणों में उपयोग किया जाता है।
स्वचालन और रोबोटिक्स: रोबोट जोड़ों में एक मामूली क्षतिपूर्ति तत्व, सटीक ट्रांसमिशन तंत्र में एक कनेक्शन बिंदु और 3 डी प्रिंटर में एक लेवलिंग तंत्र के रूप में कार्य करता है।
चिकित्सा उपकरण: सर्जिकल रोबोट, एंडोस्कोप, दंत चिकित्सा उपकरण और सटीक जलसेक पंपों में लागू किया जाता है, जहां उच्च सफाई और विश्वसनीयता की आवश्यकता होती है।
एयरोस्पेस और रक्षा: जाइरोस्कोप, सीकर हेड, जड़त्वीय नेविगेशन सिस्टम और अत्यधिक सटीकता और विश्वसनीयता की मांग करने वाले अन्य अनुप्रयोगों में उपयोग किया जाता है।
इलेक्ट्रॉनिक्स और सेमीकंडक्टर: सटीक स्थिति के लिए और चिप परीक्षण फिक्स्चर और वेफर हैंडलिंग उपकरण में बफर तत्व के रूप में उपयोग किया जाता है।
हाई-एंड उपभोक्ता सामान: जैसे हाई-एंड कैमरों के लिए जिम्बल और सटीक घड़ियों में तंत्र।
इस उत्पाद का चयन करते समय, निम्नलिखित मापदंडों पर ध्यान दें:
गेंद का व्यास: मुख्य आयाम जो उत्पाद का समग्र आकार निर्धारित करता है।
शैंक व्यास और कुल लंबाई: बढ़ते भाग के आयाम।
थ्रेड विशिष्टता: सामान्य मीट्रिक थ्रेड जैसे एम3, एम4, एम5, या इंपीरियल थ्रेड, स्थापना और निर्धारण के लिए उपयोग किए जाते हैं।
भार क्षमता: इसमें अक्षीय और रेडियल दोनों लोड रेटिंग शामिल हैं।
कुंडा कोण: अधिकतम स्वीकार्य विक्षेपण कोण।
सामग्री और कठोरता: घिसाव और संक्षारण प्रतिरोध आवश्यकताओं के आधार पर चुना गया।
परिशुद्धता ग्रेड: जैसे गेंद की गोलाकार सहनशीलता और सतह खुरदरापन (रा मान)।
अंत में, स्टेनलेस स्टील प्रिसिजन मिनिएचर बॉल जॉइंट आधुनिक प्रिसिजन इंजीनियरिंग में एक रत्न है। यह उच्च शक्ति वाली सामग्रियों, लघु विनिर्माण प्रक्रियाओं और उच्च-परिशुद्धता मानकों को एकीकृत करता है, जो उन अनुप्रयोगों के लिए एक आदर्श समाधान प्रदान करता है जिनके लिए न्यूनतम स्थान के भीतर लचीले, सुचारू, सटीक और विश्वसनीय बहु-दिशात्मक आंदोलन की आवश्यकता होती है। यह उपकरण के प्रदर्शन को बढ़ाने और सटीक नियंत्रण प्राप्त करने के लिए एक प्रमुख मूलभूत घटक है।
