64
RONWIN
HS Code: 8431390000
6404, 6405, 6406, 6408, 6410, 6415, 6419
लॉन्गवेई की मिनी बॉल ट्रांसर यूनिट अपने उत्पादों की विस्तृत श्रृंखला में सबसे छोटी बॉल यूनिट है। गुणवत्ता की गारंटी के साथ, लघु इकाइयों का उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जाता है। मिनी बॉल ट्रांसफर इकाइयाँ सटीक गति और स्थिति प्रदान करती हैं और इन्हें स्क्रू बोल्ट के साथ ऊपर या नीचे तय किया जा सकता है। एक सीएनसी मशीन और एक स्टेनलेस स्टील बॉल का उपयोग करके, एक ठोस स्टेनलेस स्टील बॉडी बनाई जाती है।

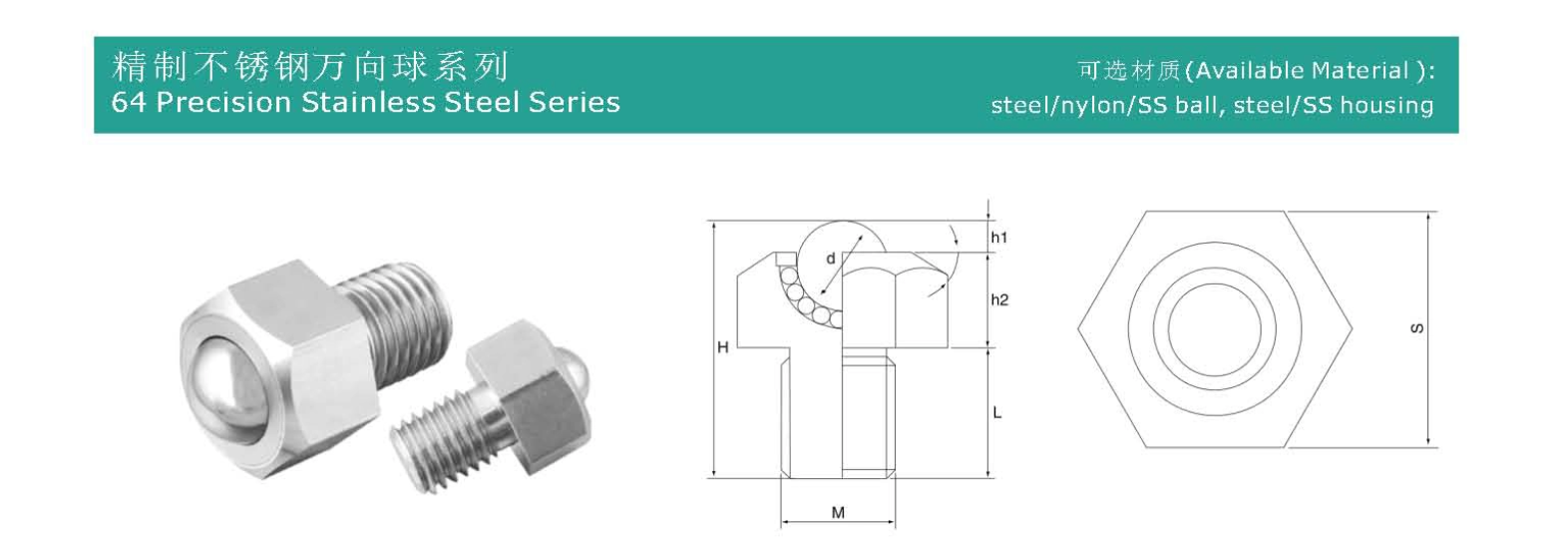

| मॉडल नं. | लोडिंग क्षमता (किग्रा) | आयाम (मिमी) | ||||||||
| सामग्री | सुझाव दें | अधिकतम. | d | H | h1 | h2 | M | L | S | |
| 6404 | एसएस/एसएस | 2 | 3 | 4 | 12.1 | 1.1 | 5 | एम5 | 6 | 8 |
| 6405 | एसएस/एसएस | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | एम6 | 8 | 10 |
| 6406 | एसएस/एसएस | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | एम8 | 10 | 13 |
| 6408 | एसएस/एसएस | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | एम10 | 12 | 17 |
| 6410 | एसएस/एसएस | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | एम12 | 15 | 19 |
| 6415 | एसएस/एसएस | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | एम16 | 20 | 24 |
| 6419 | एसएस/एसएस | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | एम20 | 25 | 30 |

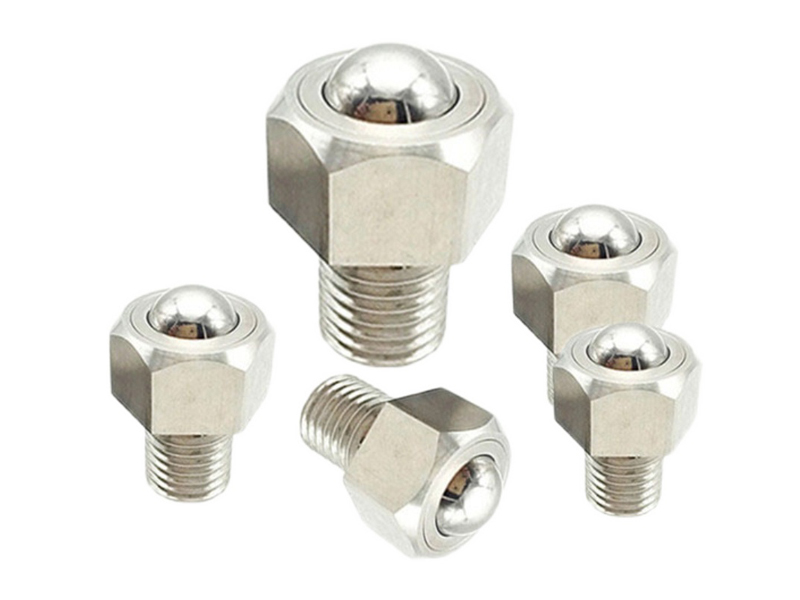

हेक्स थ्रेड माउंट मिनी प्रिसिजन बॉल ट्रांसफर यूनिट, जिसे बॉल कास्टर या बॉल प्लंजर के रूप में भी जाना जाता है, गुरुत्वाकर्षण समर्थन और दिशा परिवर्तन के लिए एक कॉम्पैक्ट और सटीक घटक है। यह बहु-दिशात्मक, कम-घर्षण रोलिंग और स्लाइडिंग के लिए शीर्ष पर एक सटीक गेंद का उपयोग करता है, और उपकरण में आसान और सुरक्षित स्थापना के लिए एक हेक्स थ्रेड बेस की सुविधा देता है। इसकी मुख्य विशेषताएं कॉम्पैक्ट डिज़ाइन, आसान इंस्टॉलेशन, लचीला रोटेशन और स्थिर लोड-बेयरिंग हैं।
आसान स्थापना, सुरक्षित फिक्सिंग: हेक्स थ्रेड डिज़ाइन केवल एक रिंच के साथ सरल स्थापना और हटाने की अनुमति देता है। थ्रेडेड कनेक्शन मजबूत एंटी-रोटेशन क्षमता और स्थिर समर्थन प्रदान करता है।
कम घर्षण, उच्च लचीलापन: सटीक गेंद और रेसवे यूनिट को लोड के तहत भी लचीले ढंग से घूमने की अनुमति देते हैं, जिससे उपकरण पहनने और बिजली की खपत को प्रभावी ढंग से कम किया जाता है।
कॉम्पैक्ट संरचना, जगह बचाता है: मिनी डिज़ाइन इसे जगह-बाधित उपकरण या सटीक उपकरणों में उपयोग के लिए आदर्श बनाता है।
उच्च भार क्षमता: अपने छोटे आकार के बावजूद, यह मजबूत आवास और गुणवत्ता सामग्री के कारण अपने आयामों के लिए अपेक्षाकृत उच्च भार का सामना कर सकता है।
पहनने के लिए प्रतिरोधी और टिकाऊ: लंबे समय तक सेवा जीवन के लिए उच्च शक्ति, उच्च पहनने के प्रतिरोध सामग्री से बना, उच्च आवृत्ति संचालन के लिए उपयुक्त।
एकाधिक सामग्री विकल्प: विभिन्न वातावरणों (उदाहरण के लिए, सामान्य उद्योग, भोजन, संक्षारक, सफाई कक्ष) के अनुरूप विभिन्न सामग्री संयोजन उपलब्ध हैं।
इस मिनी बॉल ट्रांसफर यूनिट का व्यापक रूप से सटीक स्थिति, सहज संदेश और दिशा परिवर्तन की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है:
सटीक उपकरण और परीक्षण उपकरण: नमूनों की सुचारू गति और सटीक स्थिति के लिए पीसीबी फिक्स्चर, ऑप्टिकल टेबल, माप उपकरण चरणों में उपयोग किया जाता है।
स्वचालन उपकरण एवं उत्पादन लाइनें:
दिशा परिवर्तन तंत्र: वर्कपीस के पथ को बदलने के लिए असेंबली और कन्वेयर लाइनों पर।
समर्थन और स्लाइड तंत्र: आवाजाही की सुविधा के लिए भारी अलमारियाँ, स्विचगियर, मशीन टूल टेबल के लिए पैरों के रूप में।
मोल्ड और जिग्स: बारीक समायोजन और स्थिति के लिए बड़े सांचों या जिग्स के नीचे स्थापित किया जाता है।
लॉजिस्टिक्स और कन्वेइंग सिस्टम: पारंपरिक रोलर्स के पूरक के रूप में सॉर्टर्स, बॉल ट्रांसफर टेबल में उपयोग किया जाता है, जो वस्तुओं के बहु-दिशात्मक मुक्त प्रवाह को सक्षम करता है।
हाई-एंड फर्नीचर और डिस्प्ले उपकरण: जैसे कि स्लाइडिंग दरवाजे, मूवेबल डिस्प्ले केस, टीवी माउंट, एक सहज चलने का अनुभव प्रदान करते हैं।
इस उत्पाद का चयन करते समय निम्नलिखित मापदंडों पर विचार करें:
थ्रेड विशिष्टता: उदाहरण के लिए, M6x1, M8x1.25, M10x1.5, आदि (थ्रेड व्यास x पिच)।
हेक्स आकार (फ्लैटों में): उदाहरण के लिए, 8 मिमी, 10 मिमी, 13 मिमी, आदि, रिंच से मेल खाना चाहिए।
गेंद का व्यास: उदाहरण के लिए, φ6 मिमी, φ8 मिमी, φ10 मिमी, आदि। भार क्षमता और लचीलेपन का निर्धारण करने वाला एक प्रमुख पैरामीटर।
कुल ऊंचाई: स्थापना के बाद की कुल ऊंचाई, उपकरण लेआउट को प्रभावित करती है।
स्थैतिक भार क्षमता: अधिकतम सुरक्षित स्थिर भार जो एक इकाई सहन कर सकती है।
गेंद और आवास सामग्री: भार, पर्यावरणीय आवश्यकताओं (आर्द्रता, रसायन, सफाई) के आधार पर चयनित।
माउंटिंग विधि: पुष्टि करें कि क्या इसे टैप किए गए छेद में पेंच किया गया है या क्लीयरेंस छेद से गुजारा गया है और नट के साथ सुरक्षित किया गया है।
हेक्स थ्रेड माउंट मिनी प्रिसिजन बॉल ट्रांसफर यूनिट एक कार्यात्मक घटक है जो एक स्मार्ट संरचना, सुविधाजनक इंस्टॉलेशन और उत्कृष्ट प्रदर्शन को जोड़ती है। स्लाइडिंग घर्षण को रोलिंग घर्षण में परिवर्तित करके, यह उपकरण के आंदोलन प्रदर्शन में काफी सुधार करता है, जिससे यह सटीक मशीनरी, स्वचालन उपकरण और विभिन्न श्रम-बचत ट्रांसमिशन समाधानों में एक आवश्यक प्रमुख घटक बन जाता है।
