41
RONWIN
HS Code: 8431390000
4115, 4122, 4130, 4145
कतरनी मशीनें, प्रेस, मोल्डिंग मशीन, टूल बेस, रेज़ ब्रेक और शॉक लोडिंग एप्लिकेशन सभी स्प्रिंग लोडेड इकाइयों का उपयोग करते हैं। स्प्रिंग लोडेड बॉल इकाइयाँ शॉक लोड से होने वाली क्षति को कम करती हैं। वे तापमान से संबंधित आयाम परिवर्तन और भार को समान रूप से वितरित करने के लिए स्वयं-समायोजन की भी अनुमति देते हैं।
सुविधाओं में एक सीएनसी मशीन का उपयोग करके स्टील के एक टुकड़े से तैयार की गई एक ठोस स्टील बॉडी, एक जस्ता-प्लेटेड सतह उपचार, उच्च भार क्षमता वाली एक स्टील की गेंद, शॉक लोडिंग के साथ एक इनकॉर्टेड स्प्रिंग और एक शीर्ष निकला हुआ किनारा फिक्सिंग शामिल है।

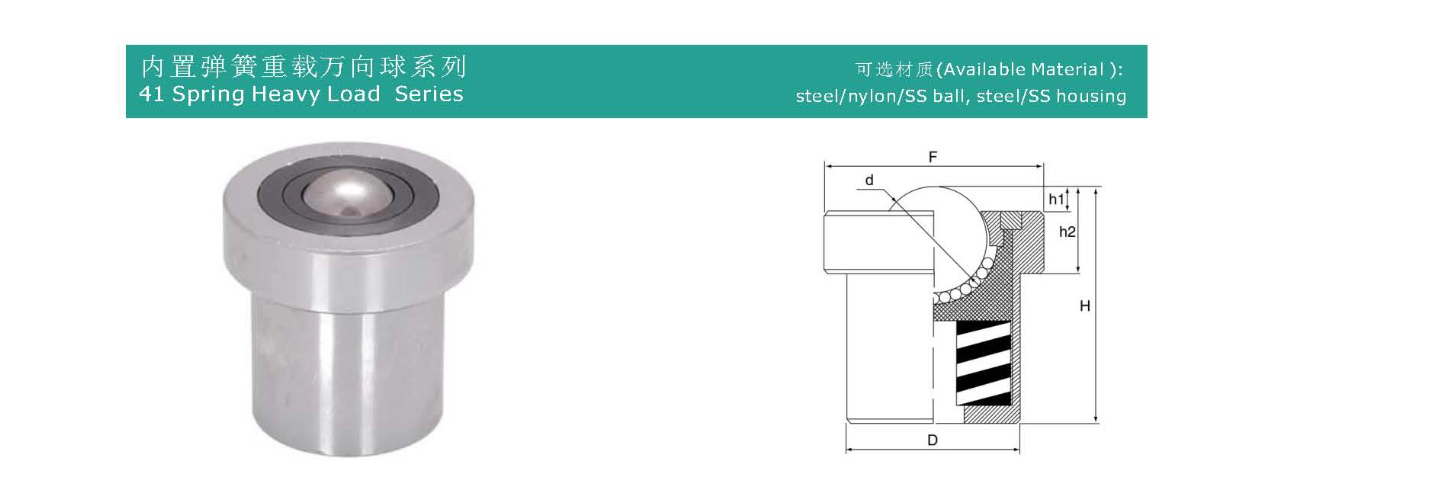

| मॉडल नं | लोडिंग क्षमता (किग्रा) | आयाम(मिमी) | वज़न (जी) | |||||||
| सामग्री | संपीड़ित करें | सुझाव/अधिकतम. | d | D | F | h1 | h2 | H | ||
| 4115 | बीएस/सीएस | 40 किग्रा | 50/60 | 15.875 | 28 | 35 | 2 | 6 | 36 | 130 |
| 4122 | बीएस/सीएस | 60 किग्रा | 70/80 | 22.225 | 39 | 50 | 4.5 | 18.5 | 54 | 350 |
| 4130 | बीएस/सीएस | 100 किग्रा | 120/150 | 30.163 | 49 | 62 | 7.1 | 24.6 | 67 | 770 |
| 4145 | बीएस/सीएस | 200 किग्रा | 250/280 | 45 | 66.5 | 86 | 10 | 36 | 101.5 | 2120 |
यह एक संयुक्त उपकरण है जिसका मुख्य कार्य लोच और स्वचालित रीसेट क्षमता के साथ एक बहु-दिशात्मक रोलिंग समर्थन बिंदु प्रदान करना है।
कार्य सिद्धांत:
भार वहन और रोलिंग: जब कोई वस्तु (जैसे, वर्कपीस, उपकरण, प्लेट) इस उपकरण के पार जाती है, तो उसका वजन बॉल ट्रांसफर यूनिट की गेंद पर दबाव डालता है। बॉल ट्रांसफर कम घर्षण के साथ किसी भी क्षैतिज दिशा में घूम सकता है, जिससे भारी वस्तुओं को आसानी से निर्देशित और स्थानांतरित किया जा सकता है।
कुशनिंग और संपीड़न: जब भार अत्यधिक होता है या नीचे की ओर प्रभाव पड़ता है, तो दबाव आंतरिक स्प्रिंग के प्रीलोड पर हावी हो जाता है, जिससे पूरी बॉल ट्रांसफर इकाई (आवास और गेंद सहित) स्प्रिंग को नीचे की ओर संपीड़ित कर देती है।
स्वचालित रीसेट और ऊंचाई मुआवजा: जब भार कम हो जाता है या प्रभाव गायब हो जाता है, तो स्प्रिंग ऊपर की ओर धकेलता है, जिससे बॉल ट्रांसफर यूनिट अपनी मूल ऊंचाई पर लौट आती है। यह डिज़ाइन असमान उपकरण या ट्रैक सतहों के लिए क्षतिपूर्ति करता है और कंपन और झटके को अवशोषित करता है।
बॉल ट्रांसफर हेड: कोर मूविंग घटक। आमतौर पर इसमें एक सटीक धातु (उदाहरण के लिए, कार्बन स्टील, स्टेनलेस स्टील) या नायलॉन की गेंद और एक मिलान सॉकेट (बेयरिंग हाउसिंग) होता है। सॉकेट में आमतौर पर कई छोटे बॉल बेयरिंग होते हैं जो सुनिश्चित करते हैं कि गेंद कई दिशाओं में आसानी से घूमती है।
स्प्रिंग: मुख्य कार्यात्मक घटक। बॉल ट्रांसफर हेड के नीचे स्थापित, यह ऊपर की ओर जोर और कुशनिंग क्षमता प्रदान करता है। स्प्रिंग बल को लोड आवश्यकताओं के अनुसार डिज़ाइन किया गया है।
फ्लैंज माउंटिंग बेस: संरचनात्मक आधार और इंस्टॉलेशन इंटरफ़ेस। यह एक डिस्क के आकार की या बेलनाकार संरचना है जिसमें बढ़ते छेद का एक चक्र होता है। इसे बोल्ट या स्क्रू का उपयोग करके कन्वेयर लाइनों में उपकरण प्लेटफार्मों, फ़्रेमों या सपोर्ट प्लेटों पर आसानी से और सुरक्षित रूप से तय किया जा सकता है।
हाउसिंग/स्लीव: आमतौर पर एक बेलनाकार संरचना जो स्प्रिंग और बॉल ट्रांसफर सॉकेट के हिस्से को घेरती है। यह स्प्रिंग की रक्षा करने, धूल और मलबे को प्रवेश करने से रोकने और स्प्रिंग की ऊर्ध्वाधर गति का मार्गदर्शन करने का कार्य करता है।
कुशनिंग और शॉक अवशोषण: स्प्रिंग प्रभावी ढंग से हैंडलिंग के दौरान उत्पन्न प्रभावों और कंपन को अवशोषित करता है, जिससे संप्रेषित सटीक उपकरण और उत्पादों की सुरक्षा होती है।
स्व-अनुकूलन ऊंचाई: असमान समर्थन सतहों के लिए स्वचालित रूप से क्षतिपूर्ति कर सकता है, यह सुनिश्चित करते हुए कि सभी समर्थन बिंदु समान रूप से लोड साझा करते हैं।
सतह की सुरक्षा: उपकरण और बॉल ट्रांसफर यूनिट दोनों पर कठोर प्रभाव को कम करता है, सेवा जीवन को बढ़ाता है। नरम सामग्री (जैसे, लकड़ी, कुछ प्लास्टिक) से बनी कन्वेयर सतहों के लिए, स्प्रिंग दबाव इंडेंटेशन को रोक सकता है।
लचीलापन और कम घर्षण: गेंद स्थानांतरण की अंतर्निहित बहु-दिशात्मक रोलिंग क्षमता को बरकरार रखता है, जिससे भारी वस्तुओं की स्थिति और मोड़ बहुत आसान हो जाता है।
आसान स्थापना: निकला हुआ किनारा डिजाइन बहुत जल्दी और सुरक्षित स्थापना की अनुमति देता है, बस बोल्ट लगाने की आवश्यकता होती है।
एडजस्टेबल प्रीलोड (कुछ मॉडल): कुछ हाई-एंड मॉडल विभिन्न लोड आवश्यकताओं को समायोजित करने के लिए एडजस्टेबल स्प्रिंग प्रीलोड की पेशकश कर सकते हैं।
इस उपकरण का व्यापक रूप से सामग्री प्रबंधन और प्रसंस्करण प्रणालियों में उपयोग किया जाता है, जिसमें लचीलेपन, कुशनिंग और सटीक स्थिति की आवश्यकता होती है:
असेंबली लाइन कन्वेयर सिस्टम: कुशनिंग और टर्निंग स्टेशन के रूप में कार्य करता है, विशेष रूप से जंक्शनों पर जहां वर्कपीस को एक लाइन से दूसरी लाइन में आसानी से संक्रमण करने की आवश्यकता होती है।
डाई/मोल्ड बदलना और स्थिति निर्धारण: भारी मोल्डों की गति को समर्थन और सुविधा प्रदान करने के लिए बड़े स्टैम्पिंग प्रेस, इंजेक्शन मोल्डिंग मशीन आदि में उपयोग किया जाता है।
प्रिसिजन असेंबली प्लेटफॉर्म: प्रिसिजन असेंबली टेबल पर समर्थन बिंदु के रूप में कार्य करता है जहां भारी घटक स्थितियों की मैन्युअल फाइन-ट्यूनिंग की आवश्यकता होती है।
भारी उपकरण अनुवाद: मशीन टूल्स, बड़े अलमारियाँ आदि को स्थानांतरित करने के लिए उपयोग किया जाता है; स्प्रिंग लोडिंग असमान फर्श के कारण होने वाले कंपन को अवशोषित कर सकती है।
लिफ्टर और लिफ्टिंग प्लेटफॉर्म: प्लेटफॉर्म के लिए मार्गदर्शक और कुशनिंग सपोर्ट पॉइंट के रूप में कार्य करता है।
विशिष्ट टूलींग और फिक्स्चर: परीक्षण या प्रसंस्करण स्टेशनों में जहां वर्कपीस "फ्लोटेशन" की आवश्यकता होती है।
भार क्षमता: यह सबसे महत्वपूर्ण चयन पैरामीटर है। प्रत्येक गेंद इकाई को सहन करने के लिए आवश्यक अधिकतम स्थिर और गतिशील भार की गणना की जानी चाहिए, और संबंधित विशिष्टताओं वाले उत्पाद का चयन किया जाना चाहिए। भार क्षमता मुख्य रूप से स्प्रिंग की कठोरता से निर्धारित होती है।
स्ट्रोक: स्प्रिंग की अधिकतम संपीड़ित दूरी। यह सुनिश्चित करना आवश्यक है कि यह स्ट्रोक अपेक्षित ऊंचाई भिन्नताओं और प्रभावों को संभालने के लिए पर्याप्त है।
गेंद सामग्री और आकार:
सामग्री: स्टेनलेस स्टील की गेंदें संक्षारण प्रतिरोधी हैं, भोजन, दवा या स्वच्छ वातावरण के लिए उपयुक्त हैं; कार्बन स्टील की गेंदें किफायती हैं और इनमें उच्च भार क्षमता है; नायलॉन की गेंदें उत्पाद की सतह पर खरोंच नहीं लगाएंगी।
आकार: बड़े गेंद व्यास आम तौर पर आसान रोलिंग और उच्च भार क्षमता प्रदान करते हैं।
स्थापना आयाम: सत्यापित करें कि फ़्लैंज का छेद व्यास, छेद रिक्ति (पीसीडी), और समग्र आयाम उपकरण पर उपलब्ध स्थान के लिए उपयुक्त हैं।
परिचालन वातावरण: उपयुक्त सामग्री (जैसे, स्टेनलेस स्टील) और स्नेहन प्रकार का चयन करने के लिए तापमान, आर्द्रता, संक्षारक रसायनों की उपस्थिति आदि पर विचार करें।
स्प्रिंग-लोडेड फ्लैंज-माउंटेड बॉल ट्रांसफर यूनिट एक उच्च प्रदर्शन वाला औद्योगिक घटक है जो रोलिंग, कुशनिंग और सुविधाजनक इंस्टॉलेशन कार्यों को एकीकृत करता है। सरल यांत्रिक सिद्धांतों के माध्यम से, यह घर्षण, प्रभाव क्षतिपूर्ति और भारी भार प्रबंधन में सटीक स्थिति से संबंधित समस्याओं का समाधान करता है। यह स्वचालन उपकरण और सामग्री प्रबंधन प्रणालियों में एक अनिवार्य और "स्मार्ट" छोटा घटक है।
