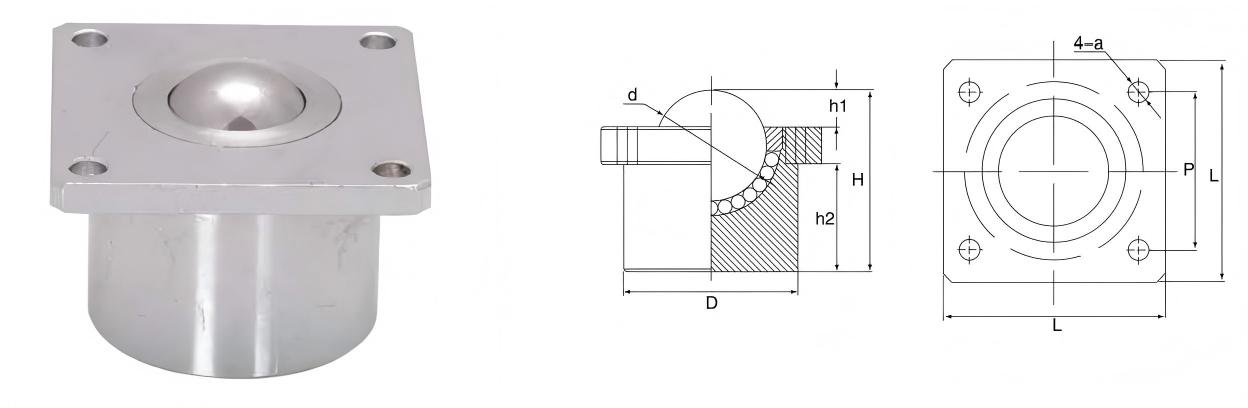

शीर्ष फ्लैंज माउंट हेवी लोड बॉल ट्रांसफर इकाइयां

टॉप फ्लेंज माउंट हेवी लोड बॉल ट्रांसफर यूनिट एक हेवी-ड्यूटी, सर्वदिशात्मक सामग्री हैंडलिंग घटक है। इसमें एक बड़ी, भार वहन करने वाली गेंद होती है जो एक आवास में बैठी होती है जिसमें कई छोटी, सटीक असर वाली गेंदें होती हैं, जो मुख्य गेंद को किसी भी दिशा में स्वतंत्र रूप से घूमने की अनुमति देती हैं। "टॉप फ्लैंज माउंट" इसकी स्थापना की विधि को संदर्भित करता है, जहां इकाई को सतह में पहले से कटे हुए छेद (जैसे टेबल या कन्वेयर बेड) में गिरा दिया जाता है और ऊपर से बोल्ट के साथ सुरक्षित किया जाता है, जिससे स्थापना और निष्कासन बहुत सरल हो जाता है। इन इकाइयों को न्यूनतम प्रयास के साथ अत्यधिक भारी भार की आवाजाही का समर्थन और सुविधा प्रदान करने के लिए इंजीनियर किया गया है।

विशेषताएँ एवं विशेषताएँ

1. मजबूत निर्माण और डिजाइन

• हेवी-ड्यूटी सामग्री: मुख्य गेंद और आवास आमतौर पर अधिकतम ताकत, पहनने के प्रतिरोध और स्थायित्व के लिए कठोर स्टील, स्टेनलेस स्टील या कभी-कभी क्रोम स्टील से बने होते हैं।

• बड़ी भार वहन करने वाली गेंद: प्राथमिक गेंद मानक इकाइयों की तुलना में काफी बड़ी होती है, जिसे बड़े सतह क्षेत्र पर उच्च बिंदु भार वितरित करने के लिए डिज़ाइन किया गया है।

• उच्च क्षमता वाला असर तंत्र: सॉकेट कठोर सटीक गेंदों ("स्थानांतरण" तंत्र) से भरा होता है जो मुख्य गेंद को बहुत कम घर्षण के साथ घूमने की अनुमति देता है। इन्हें अक्सर जीवन भर के लिए सील कर दिया जाता है और स्थायी रूप से चिकनाई दी जाती है।




2. शीर्ष निकला हुआ किनारा माउंटिंग सिस्टम

• आसान स्थापना: यूनिट में एक फ्लैंज या लिप होता है जो माउंटिंग प्लेट की ऊपरी सतह पर टिका होता है। यह बोल्ट द्वारा सुरक्षित है जो इस निकला हुआ किनारा में छेद से गुजरता है। यही इसकी परिभाषित विशेषता है.

• नीचे तक पहुंच की आवश्यकता नहीं: बोल्ट-ऑन इकाइयों के विपरीत, जिन्हें टेबल के नीचे पहुंच की आवश्यकता होती है, शीर्ष निकला हुआ किनारा इकाइयों को स्थापित किया जा सकता है और ऊपर से हटाया जा सकता है। यह कई संरचनाओं के लिए एक प्रमुख लाभ है।

• सुरक्षित और स्थिर: जब नीचे की ओर बोल्ट किया जाता है, तो फ़्लैंज एक विस्तृत, स्थिर आधार प्रदान करता है जो भारी, बदलते भार के तहत झुकने और हिलने का प्रतिरोध करता है।




3. उच्च भार क्षमता

• अत्यधिक वजन के लिए इंजीनियर: ये लाइट बॉक्स के लिए नहीं हैं। व्यक्तिगत इकाइयों में गतिशील भार क्षमता कई सौ किलोग्राम (किलो) से लेकर कई हजार किलोग्राम प्रति यूनिट तक हो सकती है।

• स्थैतिक लोड रेटिंग: स्थैतिक भार क्षमता (जब भार स्थिर होता है) अक्सर गतिशील रेटिंग से 3 से 5 गुना अधिक होती है, जिससे संग्रहीत भार के तहत कोई विरूपण नहीं होता है।




4. कार्यात्मक प्रदर्शन

• सर्वदिशात्मक गति: प्राथमिक लाभ यह है कि वे भार को न्यूनतम धक्का बल के साथ किसी भी क्षैतिज दिशा में ले जाने की अनुमति देते हैं, साथ ही आसानी से घुमाते हैं।

• कम शुरुआत और रोलिंग घर्षण: उच्च गुणवत्ता वाला विनिर्माण सुचारू गति सुनिश्चित करता है, "छड़ी-फिसलन" को रोकता है और भारी वस्तुओं को सटीक रूप से रखना संभव बनाता है।

• कर्तव्य चक्र: मांग वाले औद्योगिक वातावरण में निरंतर या अर्ध-निरंतर उपयोग के लिए डिज़ाइन किया गया।




5. बहुमुखी प्रतिभा और विकल्प

• स्प्रिंग-लोडेड विकल्प: कई हेवी-ड्यूटी मॉडल स्प्रिंग तंत्र के साथ उपलब्ध हैं जो गेंद को माउंटिंग सतह से थोड़ा ऊपर उठाता है। यह उपयोग में न होने पर लोड को ऊंचा रखता है और यह सुनिश्चित करता है कि लोड कई इकाइयों में साझा किया गया है।

• सीलिंग: आंतरिक बीयरिंगों को धूल, मलबे और नमी से बचाने के लिए विकल्पों में रबर सील या भूलभुलैया सील शामिल हैं, जो कठोर वातावरण में दीर्घायु के लिए महत्वपूर्ण है।

तकनीकी विशिष्टताएँ

अनुप्रयोग

भारी ताकत, आसान स्थापना और बहु-दिशात्मक आंदोलन का अनूठा संयोजन इन इकाइयों को विशिष्ट भारी-भार परिदृश्यों में अपरिहार्य बनाता है।

1. भारी मशीनरी असेंबली और पोजिशनिंग

• ऑटोमोटिव विनिर्माण: इंजन ब्लॉक, ट्रांसमिशन और वाहन फ्रेम जैसे भारी घटकों को स्थापित करने और घुमाने के लिए असेंबली जिग्स और फिक्स्चर पर उपयोग किया जाता है।

• एयरोस्पेस: बड़े विमान के पंखों, धड़ अनुभागों और अन्य घटकों की सटीक गति और संरेखण की सुविधा प्रदान करना।

• औद्योगिक मशीनरी: बड़े प्रेस, इंजेक्शन मोल्डिंग मशीन और सीएनसी उपकरण की असेंबली और स्थापना में सहायता करना।




2. स्थानांतरण टेबल और टर्नटेबल

• मल्टी-डायरेक्शनल ट्रांसफर: बॉल ट्रांसफर इकाइयों का एक ग्रिड टेबल की सतह पर स्थापित किया जाता है (जिसे अक्सर "बॉल ट्रांसफर टेबल" कहा जाता है)। यह एक ऐसा क्षेत्र बनाता है जहां भारी पैलेट, क्रेट्स या मशीनरी को कन्वेयर लाइन से आसानी से धकेला जा सकता है, 90 डिग्री घुमाया जा सकता है, या दूसरे कन्वेयर पर स्थानांतरित किया जा सकता है।

• दिशा परिवर्तन स्टेशन: लॉजिस्टिक्स और विनिर्माण लाइनों में महत्वपूर्ण जहां उत्पाद प्रवाह पथ को जटिल कन्वेयर सिस्टम के बिना बदलने की आवश्यकता होती है।




3. धातु निर्माण और मुद्रांकन

• सपोर्टिंग और मूविंग शीट मेटल: धातु की बड़ी, भारी शीट (उदाहरण के लिए, स्टील प्लेट) को सपोर्ट करने के लिए प्रेस ब्रेक और लेजर कटर के संयोजन में उपयोग किया जाता है, जिससे ऑपरेटरों को सतह को खरोंच किए बिना प्रसंस्करण के लिए स्थिति में स्लाइड करने की अनुमति मिलती है।




4. रसद और भारी पैलेट हैंडलिंग

• लोडिंग डॉक और गोदाम: ट्रकों के अंदर और बाहर हजारों किलोग्राम वजन वाले पूरी तरह से लोड किए गए पैलेटों को चलाने में मदद करने के लिए हेवी-ड्यूटी डॉक प्लेटों या फर्श के अनुभागों में एम्बेडेड।

• पैलेट रोटेटर्स: रैपिंग या डिपैलेटाइजिंग के लिए भारी पैलेटों को घुमाने के लिए डिज़ाइन किए गए उपकरणों में एक प्रमुख घटक के रूप में उपयोग किया जाता है।




5. विशिष्ट फिक्स्चर और जिग्स

• कोई भी कस्टम वर्कहोल्डिंग फिक्स्चर या असेंबली जिग जिसके लिए भारी घटक को आसानी से स्थानांतरित करने या ऑपरेटर या रोबोट द्वारा घुमाने की आवश्यकता होती है, अक्सर इन इकाइयों को शामिल किया जाएगा।




अन्य माउंटिंग शैलियों के साथ तुलना

जब आपको बड़े, बोझिल भार को किसी भी दिशा में सहजता से ले जाने की आवश्यकता होती है, तो टॉप फ्लैंज माउंट हेवी लोड बॉल ट्रांसफर इकाइयां आपके लिए उपयुक्त समाधान हैं। उनका मजबूत निर्माण अत्यधिक तनाव के तहत विश्वसनीयता सुनिश्चित करता है, जबकि उनका शीर्ष-घुड़सवार निकला हुआ किनारा डिजाइन अद्वितीय स्थापना लचीलापन प्रदान करता है। वे ऑटोमोटिव संयंत्रों से लेकर भारी मशीनरी कार्यशालाओं तक, सबसे अधिक मांग वाली औद्योगिक सेटिंग्स में कुशल, एर्गोनोमिक और सुरक्षित सामग्री प्रबंधन प्रणाली बनाने के लिए मूलभूत घटक हैं।
