SR500
RONWIN
पैक किए गए बक्सों वाली कन्वेयर लाइन के लिए सबसे व्यापक रूप से उपयोग किया जाने वाला रोलर कन्वेयर। यह किसी भी प्रकार के उत्पाद की डिलीवरी पर लागू होता है, चाहे वह बॉक्स, बैग या पैलेट में हो।
ट्रांसमिशन सिस्टम में बड़ी ट्रांसमिशन क्षमता होती है, यह हल्का होता है और छोटे व्यास वाले पुली के ट्रांसमिशन के लिए अनुकूल होता है, और उच्च गति ट्रांसमिशन के लिए भी उपयुक्त होता है। छोटा कंपन, कम गर्मी, स्थिर संचालन, गर्मी, तेल के प्रति लचीलापन, घिसाव के प्रति प्रतिरोध और लंबा जीवन।
प्रतिरूप संख्या। -रैक की भीतरी चौड़ाई(डब्ल्यू)-रैक की ऊंचाई(एच)-रैक की लंबाई(एल)-रोलर व्यास(डी)-रोलर पिच(पी)-संवहन गति(एम/मिनट)
आदेश क्रमांक. उदाहरण (इकाई मिमी): SR500-600-700-4000-50-100-30
| विशिष्टताएँ (इकाई: मिमी) | |
|---|---|
| रोलर व्यास | 50, 60 |
| रोलर पिच | 75, 100, 150 |
| रैक की लंबाई | अधिकतम. 8 मीटर |
| रैक की भीतरी चौड़ाई | 500, 600, 700, 800, 900, 1000, 15000 या ग्राहक के अनुरोध पर |
| रैक की ऊंचाई | 500-1500, 500 मिनट का सुझाव दें। |
| रैक सामग्री | स्टील फ़ोल्ड-प्लेट, एल्यूमिनियम प्रोफ़ाइल |
| समर्थन पैर सामग्री | आयताकार स्टील ट्यूब, एल्यूमिनियम प्रोफ़ाइल |
| संप्रेषण गति | अधिकतम. 40 मीटर/मिनट, गति समायोज्य है |
| मोटर शक्ति | 0.37 किलोवाट, 0.55 किलोवाट, 0.75 किलोवाट, 1.5 किलोवाट |

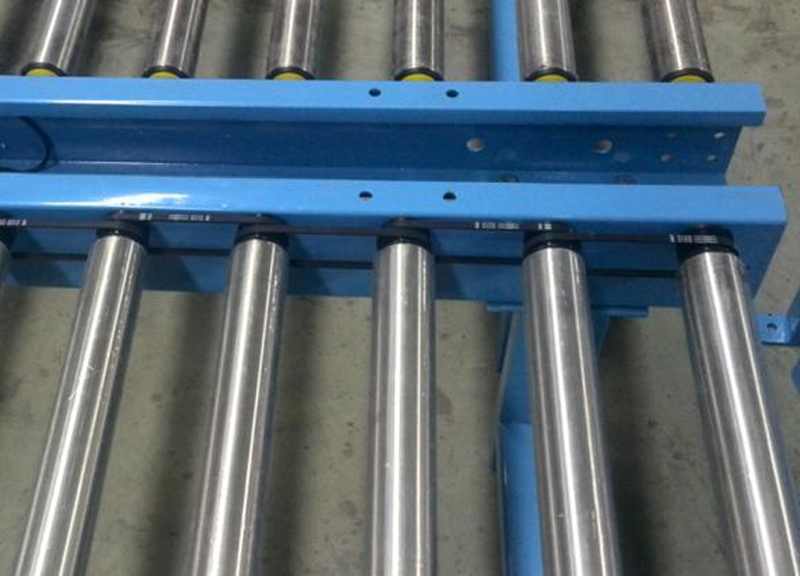

हाई-स्पीड पॉली-वी बेल्ट ड्रिवेन रोलर कन्वेयर एक महत्वपूर्ण उपकरण है जिसका व्यापक रूप से हाई-स्पीड, हाई-फ़्रीक्वेंसी लॉजिस्टिक्स कन्वेयरिंग सिस्टम में उपयोग किया जाता है। पारंपरिक रोलर कन्वेयर पर निर्माण करते हुए, यह पॉली-वी बेल्ट को मुख्य ट्रांसमिशन विधि के रूप में अपनाता है, जिससे रोलर्स की उच्च गति, चिकनी और सिंक्रोनस ड्राइविंग प्राप्त होती है। यह डिज़ाइन उच्च गति, कम शोर और भार-वहन क्षमता की मांगों को पूरी तरह से संतुलित करता है, जिससे यह आधुनिक स्वचालित उत्पादन लाइनों, सॉर्टिंग केंद्रों और इसी तरह के परिदृश्यों के लिए एक आदर्श विकल्प बन जाता है।
यह प्रत्येक रोलर (मोटर चालित रोलर्स की तरह) पर अलग-अलग मोटरों द्वारा संचालित नहीं होता है, न ही यह पारंपरिक घर्षण ड्राइव की तरह है जहां एक फ्लैट बेल्ट रोलर्स के निचले हिस्से को दबाता है।
इसका कोर एक या एकाधिक लगातार घूमने वाले पॉली-वी बेल्ट है, जो एक तनाव उपकरण के माध्यम से, एक साथ कई रोलर्स को चलाने के लिए पर्याप्त घर्षण पैदा करता है।
पॉली-वी बेल्ट आम तौर पर रोलर एक्सल पर पुली के साथ जुड़ती है या एक निश्चित रैप कोण के साथ रोलर बॉडी पर विशिष्ट खांचे के खिलाफ दबाया जाता है।
ड्राइव रोलर: संचालित रोलर, सीधे मोटर द्वारा संचालित (आमतौर पर रेड्यूसर के माध्यम से)।
आइडलर रोलर्स: गैर-संचालित रोलर्स जो चालित होते हैं, जो अधिकांश रोलर्स का निर्माण करते हैं।
पॉली-वी बेल्ट: कोर ट्रांसमिशन तत्व। इसकी आंतरिक सतह में कई समानांतर अनुदैर्ध्य वी-आकार की पसलियां हैं जो चरखी खांचे के साथ पूरी तरह से मेल खाती हैं, जो एक बड़ा संपर्क क्षेत्र और उच्च संचरण दक्षता प्रदान करती हैं।
फ़्रेम और बियरिंग हाउसिंग: संपूर्ण सिस्टम का समर्थन करने वाली मुख्य संरचना।
मोटर और रेड्यूसर: पावर स्रोत प्रदान करता है और इसे उचित आउटपुट गति पर समायोजित करता है।
विशेष रूप से उच्च गति अनुप्रयोगों के लिए डिज़ाइन किया गया, संदेश देने की गति 2 मीटर प्रति सेकंड या उससे भी अधिक तक पहुंच सकती है, जो सामान्य घर्षण-चालित रोलर कन्वेयर से कहीं अधिक है, जो सिस्टम थ्रूपुट को महत्वपूर्ण रूप से बढ़ाती है।
पॉली-वी बेल्ट ट्रांसमिशन न्यूनतम ऊर्जा हानि के साथ अत्यधिक कुशल है।
पुली ग्रूव्स के साथ कई वी-पसलियों की मेशिंग का "औसत" प्रभाव होता है, जिसके परिणामस्वरूप प्रभाव और कंपन से बचते हुए बहुत सुचारू संचरण होता है।
हाई-स्पीड ऑपरेशन के दौरान, उत्पन्न शोर चेन ड्राइव और कुछ घर्षण ड्राइव की तुलना में काफी कम होता है, जिससे काम के माहौल में सुधार होता है।
एक एकल पॉली-वी बेल्ट एक साथ कई रोलर्स चला सकती है, जिससे इन रोलर्स में लगातार सतह रैखिक गति सुनिश्चित होती है। यह उच्च गति परिवहन के दौरान माल की फिसलन और तिरछापन को प्रभावी ढंग से कम करता है।
पॉली-वी बेल्ट और पुली के बीच बड़ा संपर्क क्षेत्र और मजबूत घर्षण अधिक टॉर्क ट्रांसमिशन की अनुमति देता है, जिससे भारी भार का परिवहन संभव हो जाता है।
संरचना अपेक्षाकृत सरल है. मुख्य पहनने वाला हिस्सा पॉली-वी बेल्ट है, जिसे बदलना त्वरित और आसान है, जिसके परिणामस्वरूप रखरखाव की लागत कम होती है।
पॉली-वी बेल्ट स्वयं उच्च शक्ति, पहनने के लिए प्रतिरोधी रबर या पॉलीयूरेथेन सामग्री से बना है, जो लंबी सेवा जीवन सुनिश्चित करता है।
ट्रांसमिशन प्रणाली अपेक्षाकृत बंद है, तेल संदूषण की संभावना कम है, और कुछ उद्योगों में स्वच्छता आवश्यकताओं का अनुपालन करती है।
बिना खुले गियर या स्प्रोकेट के, यह उच्च स्तर की सुरक्षा प्रदान करता है।
यह कन्वेयर गति, स्थिरता और विश्वसनीयता के लिए अत्यधिक उच्च आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त है:
पार्सल सॉर्टिंग सिस्टम: स्कैनिंग और सॉर्टिंग क्षेत्रों में पैकेजों को जल्दी और आसानी से पहुंचाने के लिए बड़े सॉर्टिंग केंद्रों की इंडक्शन लाइनों और मुख्य लाइनों पर उपयोग किया जाता है।
ई-कॉमर्स वेयरहाउस कन्वेयर लाइन्स: "गुड्स-टू-पर्सन" पिकिंग वर्कस्टेशन पर हाई-स्पीड इनबाउंड/आउटबाउंड कन्वेयंस और पैकेजिंग लाइनों पर तेजी से ट्रांसफर के लिए।
एयरपोर्ट बैगेज हैंडलिंग सिस्टम: चेक-इन के बाद सॉर्टिंग क्षेत्र में समय पर डिलीवरी सुनिश्चित करने के लिए बैगेज के उच्च गति परिवहन के लिए।
पेय और खाद्य उद्योग: उच्च गति वाली फिलिंग लाइनों के बाद बोतलों, कैन और डिब्बों का तेजी से परिवहन।
स्वचालित असेंबली और परीक्षण लाइनें: इलेक्ट्रॉनिक्स और ऑटोमोटिव जैसे उद्योगों में कार्यस्थानों के बीच उत्पादों का तेजी से स्थानांतरण।
इस उत्पाद का चयन करते समय, निम्नलिखित मापदंडों पर ध्यान दें:
संदेश भेजने की गति: अधिकतम और समायोज्य सीमा (मीटर/सेकंड)।
प्रभावी संवहन चौड़ाई: उत्पाद आयामों के आधार पर निर्धारित की जाती है।
रोलर पिच और व्यास: छोटी वस्तुओं के लिए भार वहन क्षमता निर्धारित करता है; सुनिश्चित करें कि कम से कम तीन रोलर्स एक साथ सबसे छोटे उत्पाद का समर्थन करें।
भार क्षमता: प्रति इकाई लंबाई अधिकतम भार (किलो/मीटर) या प्रति एकल आइटम अधिकतम वजन।
पॉली-वी बेल्ट प्रकार और मात्रा: सामान्य मॉडल में पीएच, पीजे, पीके, आदि और ड्राइविंग के लिए उपयोग की जाने वाली बेल्ट की संख्या (सिंगल, डबल या मल्टीपल) शामिल हैं।
ड्राइव पावर: आवश्यक मोटर पावर, कुल भार, गति और लंबाई के आधार पर गणना की जाती है।
नियंत्रण विधि: परिवर्तनीय आवृत्ति गति नियंत्रण, निश्चित गति संचालन, आदि।
अंत में, हाई-स्पीड पॉली-वी बेल्ट ड्रिवेन रोलर कन्वेयर हाई-स्पीड सामग्री हैंडलिंग के लिए तकनीकी रूप से परिपक्व और उच्च-प्रदर्शन समाधान है। पॉली-वी बेल्ट ट्रांसमिशन तकनीक का कुशलतापूर्वक उपयोग करके, यह सफलतापूर्वक उच्च गति, कम शोर, मजबूत भार क्षमता और सुचारू संचालन का एक आदर्श संयोजन प्राप्त करता है। यह आधुनिक, अत्यधिक कुशल लॉजिस्टिक्स स्वचालन प्रणालियों में एक अनिवार्य प्रमुख घटक बन गया है।
