सीआर300
RONWIN

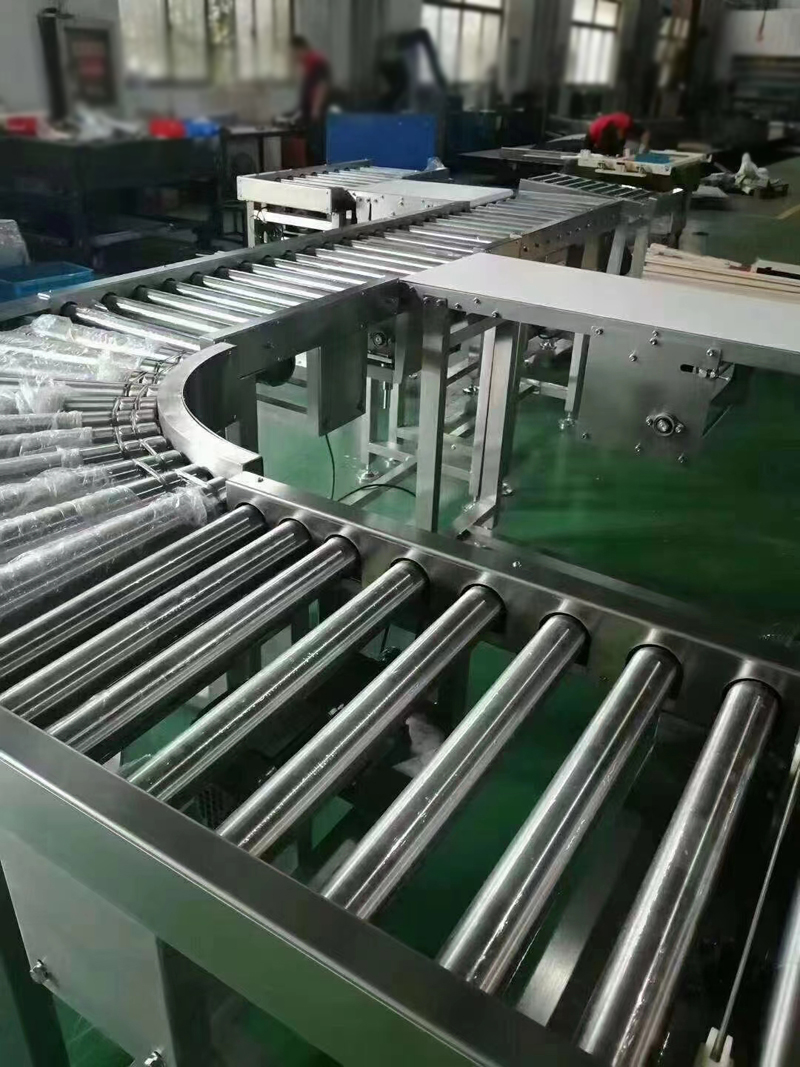

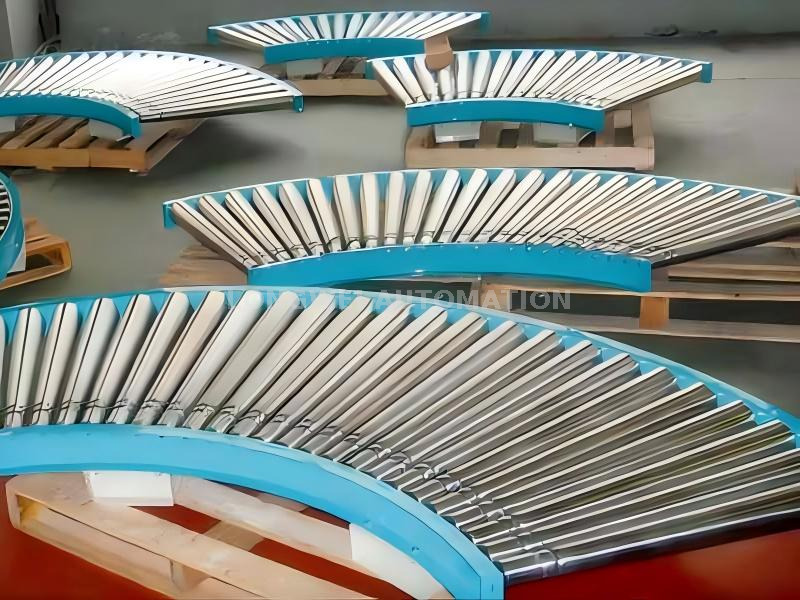

यह एक संचालित कन्वेयर अनुभाग है जिसे आमतौर पर 30°, 45°, 90° या 180° वक्र पर नेविगेट करने के लिए डिज़ाइन किया गया है। "मध्यम शुल्क" वर्गीकरण का अर्थ है कि इसे भार की एक विशिष्ट श्रेणी को संभालने के लिए बनाया गया है, आम तौर पर प्रति मीटर 50 किलोग्राम से 450 किलोग्राम (110 पाउंड से 1000 पाउंड) के बीच, जो इसे आम औद्योगिक सामानों की एक विशाल श्रृंखला के लिए उपयुक्त बनाता है।
"ओ-बेल्ट ड्रिवेन" तंत्र से तात्पर्य है कि बिजली कैसे स्थानांतरित की जाती है। एक एकल, निरंतर मोटर एक मुख्य शाफ्ट को चलाती है, और व्यक्तिगत, लोचदार ओ-रिंग बेल्ट (बड़े रबर बैंड के समान) को संचालित रोलर्स पर खांचे पर लगाया जाता है। यह एक सकारात्मक ड्राइव सिस्टम बनाता है जो रोलर्स को घुमाता है, वस्तुओं को आगे बढ़ाता है।
इस कन्वेयर का उपयोग तब किया जाता है जब वस्तुओं के संचालित, नियंत्रित प्रवाह को दिशा बदलने की आवश्यकता होती है। सामान्य अनुप्रयोगों में शामिल हैं।

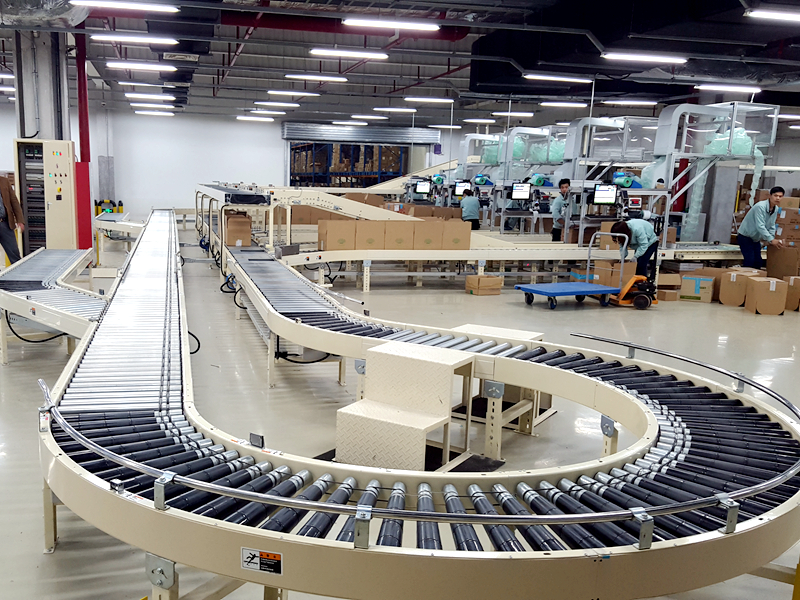

सॉर्टेशन सिस्टम: वितरण केंद्रों, डाक सुविधाओं और हवाई अड्डों में महत्वपूर्ण, जहां पैकेजों को कोनों के आसपास अलग-अलग सॉर्टेशन लेन या स्पर्स में भेजा जाना चाहिए।
मर्जिंग और डायवर्टिंग लाइन्स: उत्पादों को एकल फ़ाइल लाइन (मर्ज) में निर्देशित करने या मुख्य लाइन से पैकिंग स्टेशन, पैलेटाइज़र या निरीक्षण क्षेत्र की ओर मोड़ने के लिए उपयोग किया जाता है।
असेंबली और उत्पादन लाइनें: विनिर्माण में, यह उत्पादन लाइन को कारखाने के फर्श के लेआउट का पालन करने, बाधाओं के आसपास नेविगेट करने या दो सीधे कन्वेयर अनुभागों को जोड़ने की अनुमति देता है जो एक सीधी रेखा में नहीं हैं।
प्रक्रिया परिवर्तन: प्रक्रियाओं के बीच उत्पादों को पुन: व्यवस्थित करने के लिए उपयोग किया जाता है, जैसे कि फिलिंग मशीन से आइटम को लेबलिंग मशीन में डालना जो 90 डिग्री के कोण पर स्थित है।
पैकेज हैंडलिंग: मैन्युअल हस्तक्षेप के बिना मोड़ों के आसपास स्थिर, सपाट तले वाली वस्तुओं जैसे कार्टन, टोट्स, केस और पैलेटाइज्ड लोड के परिवहन के लिए आदर्श।
इस कन्वेयर की विशेषताएं इसके घुमावदार डिजाइन और ओ-बेल्ट ड्राइव तंत्र का प्रत्यक्ष परिणाम हैं।
सहज दिशा परिवर्तन: प्राथमिक विशेषता। यह एक कोने के चारों ओर सामग्रियों के निर्बाध, निरंतर प्रवाह की अनुमति देता है, जिससे सरल दिशा परिवर्तन के लिए मैन्युअल पुशिंग, ट्रांसफर टर्नटेबल्स या जटिल रोबोटिक हथियारों की आवश्यकता समाप्त हो जाती है।
सकारात्मक शक्ति नियंत्रण ("लाइव रोलर"): गुरुत्वाकर्षण कन्वेयर के विपरीत, संचालित रोलर्स लगातार, नियंत्रित गति प्रदान करते हैं। यह शून्य-दबाव संचय की अनुमति देता है (किसी उत्पाद को रोकने पर रोलर्स बेल्ट के नीचे फिसल सकते हैं, जिससे बैक-प्रेशर और उत्पाद क्षति को रोका जा सकता है) और वस्तुओं को वक्र पर रुकने से रोकता है।
स्थान दक्षता: केवल सीधी रेखाओं के अलावा, भवन के लेआउट के चारों ओर कन्वेयर लाइनों को डिजाइन करने की अनुमति देकर कारखाने या गोदाम के फर्श की जगह का इष्टतम उपयोग सक्षम बनाता है।
उत्पादों पर कोमल: घुमावदार पथ और ओ-बेल्ट की गद्देदार पकड़ एक तेज, मजबूर मोड़ की तुलना में एक आसान संक्रमण प्रदान करती है। उत्पादों के गिरने या घिसने से बचने के लिए यह विशेष रूप से महत्वपूर्ण है।
मध्यम कर्तव्य क्षमता: यह इसका "स्वीट स्पॉट" है। यह अत्यधिक इंजीनियरिंग और हेवी-ड्यूटी सिस्टम की उच्च लागत के बिना अधिकांश औद्योगिक अनुप्रयोगों (बक्से, ड्रम, पैलेट) के लिए पर्याप्त मजबूत है।
अपेक्षाकृत सरल डिज़ाइन: गुरुत्वाकर्षण कन्वेयर की तुलना में अधिक जटिल होते हुए भी, ओ-बेल्ट ड्राइव मध्यम-ड्यूटी अनुप्रयोगों के लिए चेन-संचालित या लाइन शाफ्ट सिस्टम की तुलना में सरल और अधिक लागत प्रभावी है। रखरखाव सीधा है, इसमें अक्सर घिसे हुए ओ-रिंग बेल्ट को बदलना शामिल होता है।
एक पावर स्रोत की आवश्यकता है: यह बिजली से जुड़ा होना चाहिए, जिससे गैर-संचालित विकल्पों की तुलना में परिचालन लागत और स्थापना जटिलता बढ़ जाएगी।
ड्राइव घटकों पर रखरखाव: सरल होते हुए भी, मोटर, बियरिंग्स और ओ-बेल्ट को समय-समय पर निरीक्षण और रखरखाव की आवश्यकता होती है। ओ-बेल्ट समय के साथ खिंच सकते हैं, घिस सकते हैं या टूट सकते हैं।
निश्चित त्रिज्या: वक्र की एक निर्धारित त्रिज्या होती है। जाम या अस्थिरता को रोकने के लिए आपके उत्पादों के आकार और लंबाई के लिए उपयुक्त त्रिज्या का चयन करना महत्वपूर्ण है।
सभी लोड प्रकारों के लिए नहीं: कठोर, स्थिर आधार वाली वस्तुओं के लिए सबसे उपयुक्त। ढीले बैग, बहुत छोटी वस्तुएँ, या अनियमित तली वाले उत्पाद ठीक से व्यक्त नहीं हो सकते हैं और फंस सकते हैं।
उच्च प्रारंभिक लागत: मोटर, ड्राइव घटकों और नियंत्रण प्रणाली के कारण गैर-चालित घुमावदार रोलर कन्वेयर की तुलना में काफी अधिक महंगा है।
संक्षेप में, मीडियम ड्यूटी ओ-बेल्ट ड्रिवेन कर्व्ड रोलर कन्वेयर आवश्यक लिंक है जो सामग्री प्रबंधन प्रणाली में लचीलापन और स्वचालन लाता है। यह आधुनिक, सुव्यवस्थित वितरण और उत्पादन सुविधाओं की रीढ़ बनाते हुए, कोनों के आसपास मध्यम-वजन वाले उत्पादों की एक विस्तृत श्रृंखला का विश्वसनीय और कुशलतापूर्वक मार्गदर्शन करने के लिए उपयुक्त समाधान है।
| विशेषता | विवरण | निहितार्थ |
|---|---|---|
| शक्ति स्रोत | ओ-बेल्ट ड्राइव के साथ इलेक्ट्रिक मोटर | प्रो: नियंत्रित, संचालित गति। Con: बिजली और अधिक जटिल सेटअप की आवश्यकता है। |
| प्राथमिक कार्य | संचालित कन्वेयर लाइन की दिशा बदलने के लिए। | कुशल लेआउट डिज़ाइन और निरंतर स्वचालित प्रवाह सक्षम करता है। |
| भार क्षमता | मीडियम ड्यूटी (लगभग 50-450 किग्रा/मीटर) | लॉजिस्टिक्स और विनिर्माण में अधिकांश बक्सों, टोट्स और पैलेटाइज्ड सामानों के लिए आदर्श। |
| ड्राइव तंत्र | ग्रूव्ड रोलर्स पर ओ-रिंग बेल्ट | प्रो: सरल, लागत प्रभावी बिजली हस्तांतरण। साथ: बेल्ट ऐसी घिसी-पिटी वस्तुएँ हैं जिन्हें बदलने की आवश्यकता होती है। |
| उत्पाद नियंत्रण | ऊँचा। संचय और गति नियंत्रण की अनुमति देता है। | बैक-प्रेशर और उत्पाद क्षति को रोकता है; स्वचालन नियंत्रण के साथ एकीकृत होता है। |
| उपयुक्त भार | स्थिर, सपाट तले वाली वस्तुएं (डिब्बे, टोट, पैलेट)। | विशेष सुरक्षा के बिना नाजुक, अस्थिर या बहुत छोटी वस्तुओं के लिए उपयुक्त नहीं है। |

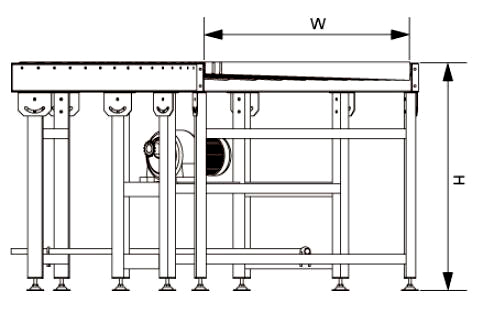

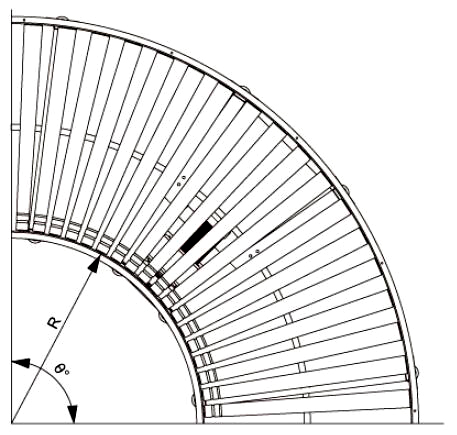

प्रतिरूप संख्या। -रैक की भीतरी चौड़ाई(डब्ल्यू)-रैक की ऊंचाई(एच)-टर्निंग त्रिज्या(आर)-टर्निंग कोण(°)
आदेश संख्या. उदाहरण (इकाई मिमी): सीआर300-600-500-900-90
| विशिष्टताएँ (इकाई: मिमी) | |
|---|---|
| रोलर व्यास | 50 (छोटा अंत) |
| त्रिज्या के अंदर घूमना | 900 का सुझाव दें |
| मोड़ कोण | 45°, 60°, 90° |
| रोलर शामिल कोण | ≤5° |
| रैक की भीतरी चौड़ाई | 500, 600, 700, 800, 900, 1000, 1500 |
| रैक की ऊंचाई | 500-1500 |
| रैक सामग्री | स्टील की मुड़ी हुई प्लेट |
| समर्थन पैर सामग्री | आयताकार स्टील ट्यूब |
| संप्रेषण गति | अधिकतम. 30 मीटर/मिनट, गति समायोज्य है |
| मोटर शक्ति | 0.37 किलोवाट, 0.55 किलोवाट, 0.75 किलोवाट |
