सीधे डबल नालीदार गोल बेल्ट चालित रोलर कन्वेयर

SR320 डबल ग्रूव्ड गोल बेल्ट चालित रोलर कन्वेयर

डबल ग्रूव्ड राउंड बेल्ट ड्रिवेन रोलर कन्वेयर एक कन्वेयर सिस्टम है जहां प्रत्येक रोलर में दो खांचे होते हैं (प्रत्येक छोर पर एक)। एक सतत, लोचदार गोल पॉलीयूरेथेन बेल्ट इन खांचे के माध्यम से एक सर्पिल पथ में घूमती है, जो सभी रोलर्स को एक एकल ड्राइव स्रोत (एक इलेक्ट्रिक मोटर की तरह) से जोड़ती है। यह कॉन्फ़िगरेशन रोलर्स की पूरी लाइन में बिजली संचारित करने की एक कॉम्पैक्ट, कुशल और विश्वसनीय विधि की अनुमति देता है।

विशेषताएँ एवं विशेषताएँ

1. ड्राइव तंत्र (मुख्य अवधारणा)

• डबल-ग्रूव्ड रोलर्स: प्रत्येक रोलर को उसके दोनों सिरों के पास वी-ग्रूव या यू-ग्रूव के साथ मशीनीकृत किया जाता है।

• सर्पेन्टाइन बेल्ट पथ: एक एकल, लंबी, निरंतर गोल बेल्ट को सांप जैसे पैटर्न में तनाव के तहत घुमाया जाता है। यह ड्राइव पुली से पहले रोलर के खांचे में, दूसरे रोलर के खांचे में, पहले रोलर के दूसरे खांचे में वापस जाता है, और इसी तरह, रोलर्स के पूरे बैंक को जोड़ता है।

• घर्षण-आधारित पावर ट्रांसमिशन: पावर को खांचे में घर्षण के माध्यम से बेल्ट से रोलर्स तक प्रेषित किया जाता है। बेल्ट पर तनाव एक वेजिंग क्रिया बनाता है, जिससे सकारात्मक पकड़ सुनिश्चित होती है।




2. सादगी और लागत-प्रभावशीलता

• सरल डिज़ाइन: सिस्टम अपेक्षाकृत कम संख्या में घटकों का उपयोग करता है: रोलर्स, एक बेल्ट, बेयरिंग फ़्रेम और एक एकल ड्राइव इकाई। इससे इसे डिज़ाइन करना और स्थापित करना आसान हो जाता है।

• कम प्रारंभिक लागत: यह आमतौर पर शाफ्ट-चालित रोलर कन्वेयर की तुलना में अधिक लागत प्रभावी है और अक्सर मोटर चालित रोलर कन्वेयर की तुलना में सस्ता होता है, खासकर लंबी कन्वेयर लाइनों के लिए।




3. प्रदर्शन और कार्यक्षमता

• द्वि-दिशात्मक क्षमता: कन्वेयर ड्राइव मोटर को उलट कर आगे और पीछे दोनों तरफ चल सकता है, जिससे यह सॉर्टिंग, विलय और संचय कार्यों के लिए उपयोगी हो जाता है।

• अच्छा कर्षण: खांचे में वेजिंग क्रिया उत्कृष्ट कर्षण प्रदान करती है, सामान्य भार के तहत बेल्ट फिसलन को कम करती है।

• संचय क्षमता: रोलर्स में टॉर्क-सीमित क्लच को शामिल करके या कम-घर्षण बेल्ट का उपयोग करके, इसे शून्य-दबाव संचय (जेडपीए) के लिए डिज़ाइन किया जा सकता है। इस मोड में, पैकेज रुकने पर रोलर्स डाउनस्ट्रीम घूमना बंद कर देंगे, जिससे उत्पाद एक-दूसरे पर अत्यधिक दबाव डाले बिना जमा हो सकेंगे।




4. रखरखाव और सेवाक्षमता

• आसान बेल्ट प्रतिस्थापन: टिकाऊ होने के बावजूद, यदि कोई बेल्ट टूट जाता है या खराब हो जाता है, तो इसे पूरे कन्वेयर फ्रेम को अलग किए बिना बदला जा सकता है, जो कुछ संलग्न प्रणालियों पर एक महत्वपूर्ण लाभ है।

• सुलभ घटक: ड्राइव मोटर और पुली आमतौर पर बाहरी रूप से लगाए जाते हैं, जिससे पूरी तरह से बंद मोटर चालित पुली की तुलना में सेवा या समायोजन के लिए उन तक पहुंच आसान हो जाती है।

अनुप्रयोग

इस प्रकार का कन्वेयर कई उद्योगों में एक वर्कहॉर्स है जहां मध्यम-ड्यूटी भार को परिवहन, संचय और कुशलतापूर्वक क्रमबद्ध करने की आवश्यकता होती है।

1. पार्सल एवं पैकेज हैंडलिंग

• वितरण केंद्र और गोदाम: ई-कॉमर्स पूर्ति में आम तौर पर कार्डबोर्ड बक्से, टोट्स और पॉलीबैग के परिवहन और संचय के लिए आदर्श।

• सॉर्टेशन सिस्टम: अक्सर इसकी द्विदिश क्षमता के कारण स्लाइडिंग शू सॉर्टर और क्रॉस-बेल्ट सॉर्टर सिस्टम के लिए इंडक्शन कन्वेयर और ट्रांसपोर्ट लाइन के रूप में उपयोग किया जाता है।




2. हल्के से मध्यम-ड्यूटी विनिर्माण

• असेंबली लाइन्स: इलेक्ट्रॉनिक्स, छोटे उपकरण असेंबली और ऑटोमोटिव घटक विनिर्माण जैसे उद्योगों में कार्यस्थलों के बीच उत्पादों को ले जाना।

• पैकेजिंग लाइनें: पैक किए गए सामान (बक्से, कार्टन) को सीलिंग, लेबलिंग और पैलेटाइजिंग स्टेशनों तक पहुंचाना।




3. हवाई अड्डे पर सामान संभालना

आमतौर पर सामान संभालने के लिए परिवहन और मेक-अप क्षेत्रों में उपयोग किया जाता है, जहां इसकी विश्वसनीयता और संचय सुविधाएं आवश्यक हैं।

4. मुद्रण और कागज प्रसंस्करण

किनारों को नुकसान पहुंचाए बिना कागज, किताबों और मुद्रित सामग्री के ढेर को स्थानांतरित करने के लिए उपयोग किया जाता है।

5. सामान्य सामग्री प्रबंधन

कोई भी एप्लिकेशन जिसमें समान, सपाट तले वाली वस्तुएं (केस, ट्रे आदि) शामिल हों, जिन्हें विश्वसनीय रूप से स्थानांतरित करने और संभावित रूप से जमा करने की आवश्यकता होती है।

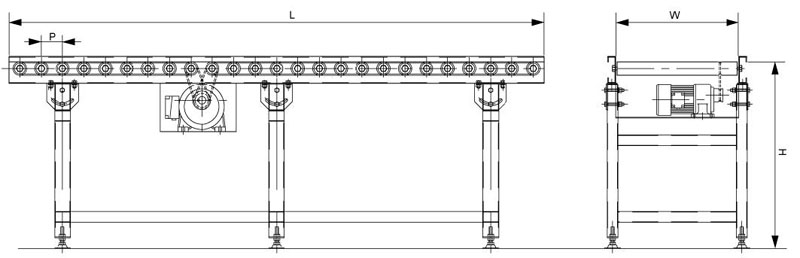

प्रतिरूप संख्या। -रैक की भीतरी चौड़ाई(डब्ल्यू)-रैक की ऊंचाई(एच)-रैक की लंबाई(एल)-रोलर व्यास(डी)-रोलर पिच(पी)-संवहन गति(एम/मिनट)

आदेश क्रमांक. उदाहरण (इकाई मिमी): SR320-600-700-5000-50-100-10

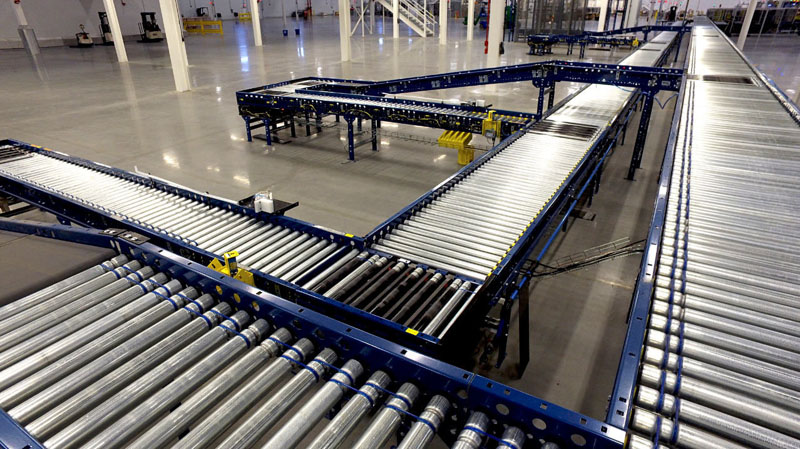

कुछ उत्पाद चित्र या अनुप्रयोग

डबल ग्रूव्ड राउंड बेल्ट ड्रिवेन रोलर कन्वेयर हल्के से मध्यम-ड्यूटी सामग्री हैंडलिंग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक अत्यधिक प्रभावी और किफायती समाधान है। इसकी प्रमुख ताकत इसकी सादगी, द्विदिश क्षमता और प्रभावी संचय सुविधाओं में निहित है। जब एप्लिकेशन को ग्रेविटी रोलर कन्वेयर की तुलना में अधिक नियंत्रण और शक्ति की आवश्यकता होती है, तो यह एक पसंदीदा विकल्प है, लेकिन यह पूरी तरह से मोटर चालित रोलर सिस्टम की उच्च लागत या उन्नत सुविधाओं को उचित नहीं ठहराता है।
