डीजीडीडी-एसी
RONWIN
HS Code: 8431390000
यह एक अत्यधिक एकीकृत विद्युत पारेषण उपकरण है। यह एक AC220V सिंगल-फेज मोटर, एक रिडक्शन मैकेनिज्म (यदि लागू हो) और ड्राइव रोलर को एक कॉम्पैक्ट बेलनाकार इकाई में जोड़ता है। इसकी मुख्य विशेषता "डायरेक्ट-ड्राइव" तकनीक है, जो अलग-अलग मोटर, बेल्ट, चेन या गियरबॉक्स जैसे पारंपरिक बाहरी ट्रांसमिशन घटकों को समाप्त करती है। यह घूर्णी आउटपुट पावर उत्पन्न करने के लिए सीधे रोलर बॉडी का उपयोग मोटर के रोटर के रूप में करता है।
बाहरी आवरण (स्टेटर अनुभाग): रोलर का बाहरी आवरण स्थिर रहता है। अंदर, मोटर की स्टेटर वाइंडिंग अंतर्निहित हैं। जब AC220V बिजली की आपूर्ति की जाती है, तो एक घूर्णन चुंबकीय क्षेत्र उत्पन्न होता है।
रोलर बॉडी (रोटर अनुभाग): रोलर का सिलेंडर (आमतौर पर स्टील से बना या रबर से लेपित) सीधे मोटर के रोटर के रूप में कार्य करता है। घूर्णनशील चुंबकीय क्षेत्र के प्रभाव में, सिलेंडर सीधे घूमना शुरू कर देता है।
बियरिंग्स और एंड कैप्स: सुचारू और कम शोर वाले संचालन को सुनिश्चित करते हुए, पूरे घूमने वाले सिलेंडर का समर्थन करते हैं।
एकीकृत कटौती तंत्र (वैकल्पिक): कुछ मॉडल उच्च टॉर्क और कम आउटपुट गति प्राप्त करने के लिए मोटर और रोलर सिलेंडर के बीच एक ग्रहीय या हार्मोनिक गियर रिड्यूसर को एकीकृत करते हैं। उच्च-गति, कम-टोक़ अनुप्रयोगों के लिए, बिना कटौती के विशुद्ध रूप से डायरेक्ट-ड्राइव विधि का भी उपयोग किया जा सकता है।
कनेक्शन बॉक्स: आमतौर पर AC220V पावर केबल को जोड़ने के लिए रोलर के एक तरफ अंतिम कैप पर स्थित होता है। कुछ उन्नत मॉडल गति नियंत्रण या संचार इंटरफेस को एकीकृत कर सकते हैं।
बेहद कॉम्पैक्ट संरचना, जगह की बचत: सभी ड्राइव घटक बिल्ट-इन हैं, जो समग्र उपकरण डिज़ाइन को बहुत सरल बनाते हैं, विशेष रूप से जगह की कमी वाले अनुप्रयोगों के लिए उपयुक्त हैं।
उच्च ट्रांसमिशन दक्षता, ऊर्जा-बचत: मध्यवर्ती ट्रांसमिशन लिंक (जैसे, बेल्ट स्लिपेज, गियर घर्षण) से ऊर्जा हानि को समाप्त करता है। ऊर्जा हस्तांतरण अधिक प्रत्यक्ष है, दक्षता आमतौर पर 80% से अधिक तक पहुंच जाती है।
सुचारू और शांत संचालन: न्यूनतम यांत्रिक कंपन के साथ कोई बेल्ट स्पंदन या चेन मेशिंग शोर नहीं।
रखरखाव-मुक्त, उच्च विश्वसनीयता: उच्च सुरक्षा रेटिंग (सामान्य IP54, IP65) के साथ उत्कृष्ट समग्र सीलिंग, जो धूल और पानी प्रतिरोध प्रदान करती है। आंतरिक घटकों को स्नेहन की आवश्यकता नहीं होती है, जिससे बेल्ट तनाव को समायोजित करने, चेन बदलने या पारंपरिक ड्राइव सिस्टम की तरह स्नेहक जोड़ने जैसे आवधिक रखरखाव की आवश्यकता समाप्त हो जाती है।
सरल स्थापना: बस रोलर को दोनों तरफ शाफ्ट सिरों या फ्लैंज के माध्यम से फ्रेम में ठीक करें, बिजली कनेक्ट करें, और यह संचालन के लिए तैयार है। इससे स्थापना का समय और लागत काफी कम हो जाती है।
बढ़ी हुई सुरक्षा: घूमने वाले हिस्से पूरी तरह से बंद हैं, कोई खुला बेल्ट या चेन नहीं है, जिससे चुटकी का खतरा कम हो जाता है।
स्वच्छ और स्वच्छ: कोई तेल रिसाव नहीं, खाद्य और फार्मास्यूटिकल्स जैसे उद्योगों में स्वच्छता संबंधी आवश्यकताओं का अनुपालन।
लॉजिस्टिक्स कन्वेयर सिस्टम: बेल्ट कन्वेयर और रोलर कन्वेयर के लिए प्राथमिक ड्राइव इकाई।
खाद्य प्रसंस्करण और पैकेजिंग मशीनरी: उच्च स्वच्छता आवश्यकताओं वाली कन्वेयर लाइनें।
पोस्टल सॉर्टिंग उपकरण: क्रॉस-बेल्ट सॉर्टर्स को बार-बार शुरू/स्टॉप और सुचारू संचालन की आवश्यकता होती है।
एयरपोर्ट बैगेज हैंडलिंग सिस्टम: उच्च विश्वसनीयता और लंबी सेवा जीवन की मांग करने वाले अनुप्रयोग।
लाइट इंडस्ट्रियल असेंबली लाइन्स: इलेक्ट्रॉनिक्स और उपकरणों जैसे उत्पादों के लिए असेंबली कन्वेयर।
मुद्रण और कागज मशीनरी: वाइंडिंग या संदेश भेजने के लिए ड्राइव रोलर्स के रूप में उपयोग किया जाता है।
विद्युत आपूर्ति: AC 220V, 50/60Hz (एकल-चरण)।
रोलर व्यास: 50 मिमी से कई सौ मिलीमीटर तक होता है।
रोलर की लंबाई: कन्वेयर बेल्ट की चौड़ाई के आधार पर अनुकूलित किया जा सकता है।
पावर रेंज: आमतौर पर 0.1kW और 3.0kW के बीच।
आउटपुट स्पीड: मोटर पोल और अंतर्निहित कटौती अनुपात द्वारा निर्धारित की जाती है। सामान्य सीमा लगभग 10 आरपीएम से 200 आरपीएम तक।
टॉर्क आउटपुट: शक्ति और गति से संबंधित; चयन के लिए एक मुख्य पैरामीटर.
सुरक्षा रेटिंग: उदाहरण के लिए, IP55 (धूल और पानी प्रतिरोधी), IP66 (मजबूत धूल और पानी प्रतिरोधी)।
भूतल उपचार: सादा स्टील, गैल्वेनाइज्ड, रबर-लेपित (सादा रबर, डायमंड पैटर्न रबर, पॉलीयुरेथेन रबर, आदि, घर्षण बढ़ाने के लिए)।
वैकल्पिक विशेषताएं: इलेक्ट्रोमैग्नेटिक ब्रेक (पावर-ऑफ ब्रेकिंग), परिवर्तनीय आवृत्ति गति नियंत्रण, थर्मल सुरक्षा, आदि।
गर्मी अपव्यय: चूंकि मोटर अंतर्निर्मित है, इसलिए गर्मी अपव्यय सीमित है। ओवरलोड से अधिक गर्मी से बचने के लिए कर्तव्य चक्र (उदाहरण के लिए, एस1 निरंतर या एस3 रुक-रुक कर) और परिवेश के तापमान पर ध्यान दिया जाना चाहिए।
लोड और स्टार्ट-अप: शुरुआती टॉर्क आमतौर पर रेटेड रनिंग टॉर्क से कम होता है। हेवी-ड्यूटी स्टार्ट-अप अनुप्रयोगों के लिए विशेष गणना और चयन की आवश्यकता होती है।
रखरखाव/मरम्मत: यदि आंतरिक मोटर विफल हो जाती है, तो मरम्मत जटिल है। आमतौर पर, पूरी इकाई को फ़ैक्टरी में वापस करने या प्रतिस्थापित करने की आवश्यकता होती है। इसलिए, शुरू से ही उच्च गुणवत्ता वाला ब्रांड चुनना महत्वपूर्ण है।

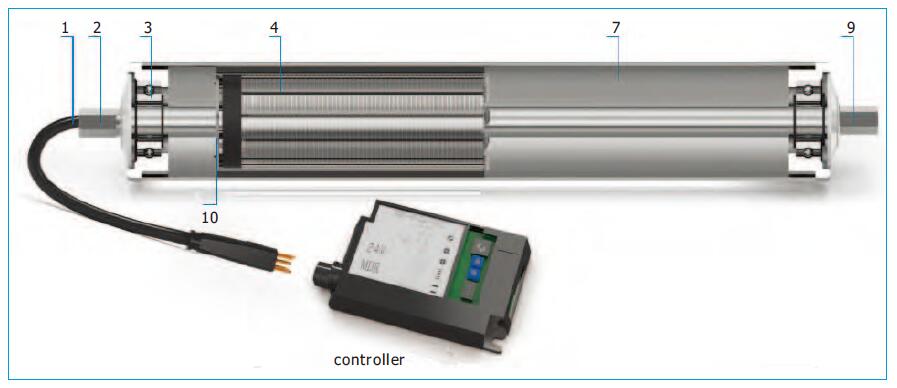

अनुरूप घटक
1. केबल 2. आउटलेट अंत शाफ्ट 3. सामने वाला आवास 4. मोटर 5. गियर बॉक्स
6. स्थिरता 7. ट्यूब दीवार 8. रियर बेयरिंग हाउसिंग 9. अंत शाफ्ट
मुख्य विशेषताएं
डीजीडीडी श्रृंखला प्रत्यक्ष ड्राइव मोटर चालित रोलर्स के लिए उच्च गति, मध्यम और हल्के लोड अनुप्रयोग सभी स्वीकार्य हैं। कोई गियर रिडक्शन नहीं, आंतरिक बाहरी रोटर प्रत्यक्ष-चालित ब्रशलेस मोटर, शांत और अधिक भरोसेमंद। या तो AC220V या DC24V/DC48V वोल्टेज। 30 से 180 मीटर/मिनट की गति, सामान्य गति समायोजन 30% से 100%, और सर्वो गति समायोजन 10% से 100%। IO नियंत्रण, ZPA कार्यक्षमता और RS485, MODBUS, ईथरनेट कनेक्टिविटी को लागू करने के लिए, कई चतुर नियंत्रकों को संशोधित किया गया है।

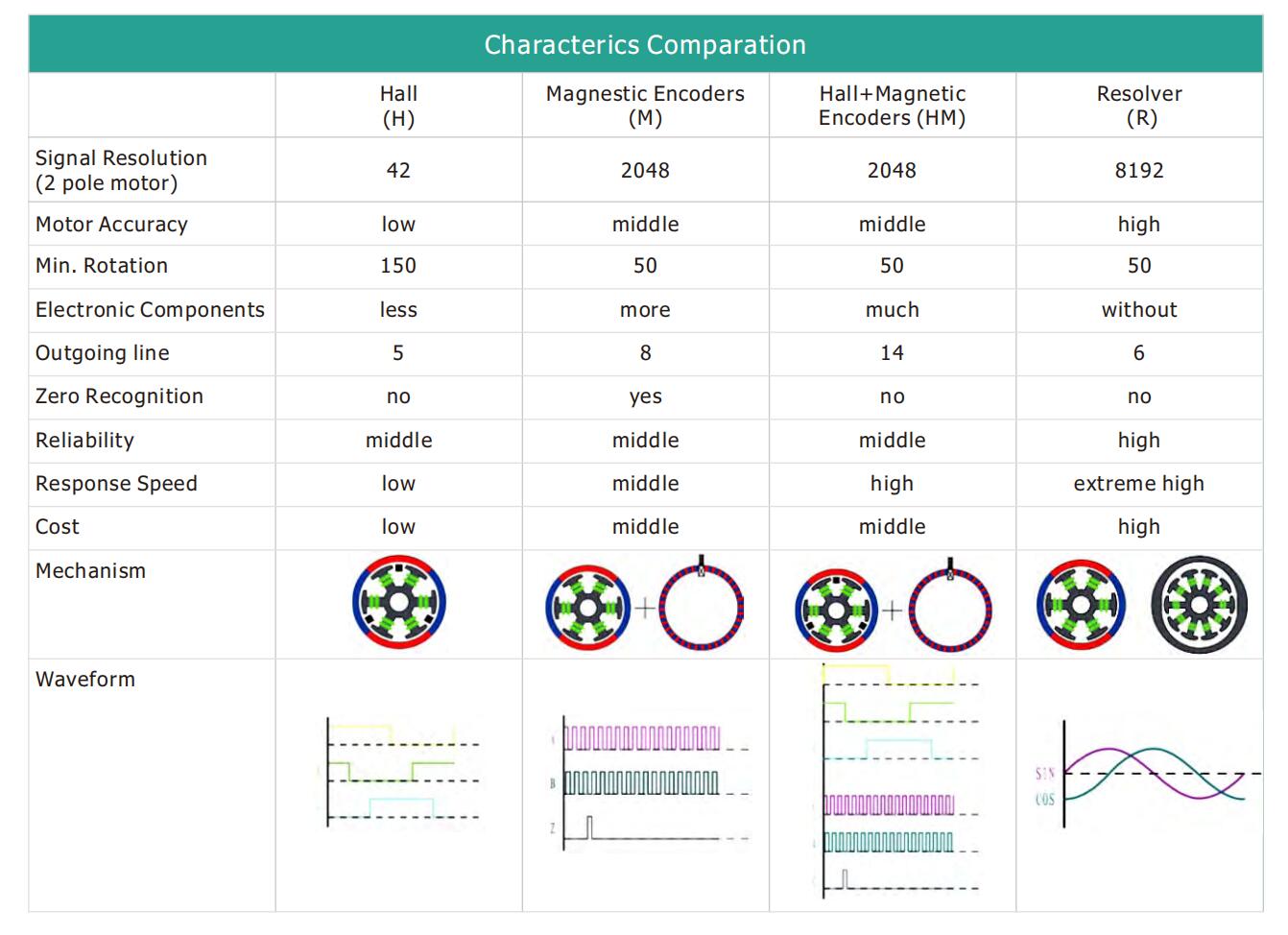

विभिन्न नियंत्रक विशेषताओं की तुलना
डीजीडीडी सीरीज ड्राईक्ट ड्राइव मोटर चालित रोलर के लाभ

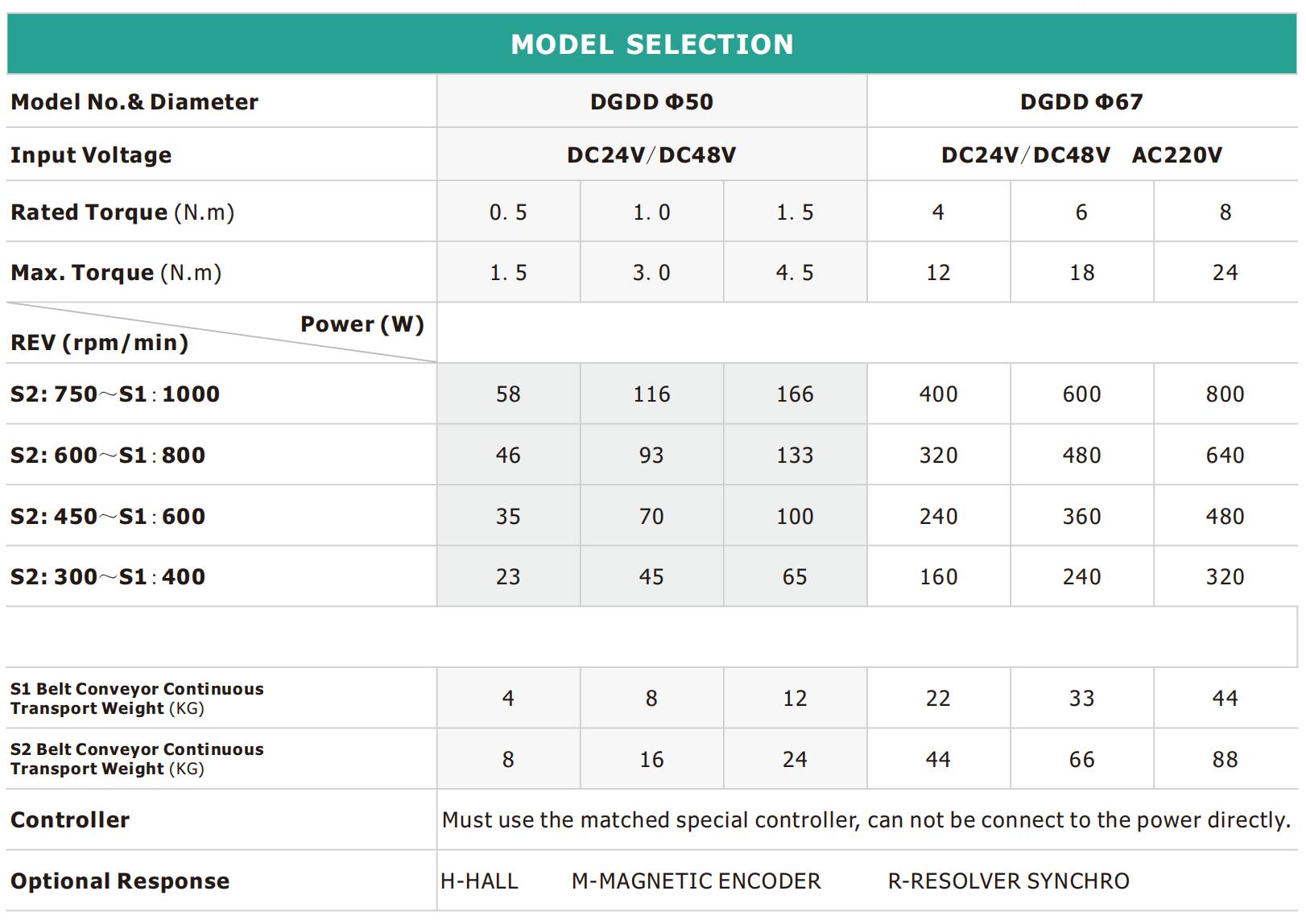

तकनीकी विशिष्टताएँ डीजीडीडी सीरीज डायरेक्ट ड्राइव मोटर चालित रोलर
AC220V AC डायरेक्ट-ड्राइव मोटराइज्ड रोलर आधुनिक ड्राइव तकनीक में एकीकरण, उच्च दक्षता और रखरखाव-मुक्त संचालन की दिशा में एक महत्वपूर्ण दिशा का प्रतिनिधित्व करता है। अपने क्रांतिकारी डिजाइन के माध्यम से, यह पारंपरिक ट्रांसमिशन विधियों के कई दर्द बिंदुओं को संबोधित करता है, जिससे यह स्वचालित उपकरणों के प्रदर्शन, विश्वसनीयता और सादगी को बढ़ाने के लिए एक आदर्श शक्ति विकल्प बन जाता है। चयन के दौरान, विशिष्ट भार, गति, स्थापना स्थान और ऑपरेटिंग वातावरण के आधार पर सटीक गणना और मिलान आवश्यक है।
