कार असेंबली प्रक्रिया के दौरान, विभिन्न प्रकार की मशीनीकृत परिवहन तकनीक को अपनाया जाएगा, और कार के टायरों को आमतौर पर बड़ी विविधता और वजन की विशेषताओं के कारण रोलर कन्वेयर लाइन के परिवहन के लिए चुना जाता है। रोलर ट्रांसपोर्ट लाइन के संचय कार्य के कार्यान्वयन ने उत्पादन प्रक्रिया में विभिन्न प्रक्रिया आवश्यकताओं को हल कर दिया है, और कई प्रकार के भागों के अपर्याप्त क्षेत्र प्लेसमेंट की समस्या को हल किया जा सकता है।
लाइन को अलग-अलग क्षेत्रों में विभाजित किया गया है, प्रत्येक में एक विशिष्ट कार्य के लिए अनुकूलित कन्वेयर प्रकार है।
कच्चे माल की संभाल (घटक तैयारी)
विशेषताएँ: अक्सर थोक रबर और कार्बन ब्लैक के लिए हेवी-ड्यूटी बेल्ट कन्वेयर का उपयोग किया जाता है, और कपड़े और स्टील कॉर्ड के बड़े रोल को स्थानांतरित करने के लिए रोलर कन्वेयर का उपयोग किया जाता है। फोकस मजबूती और वॉल्यूम पर है।
घटक संयोजन ("बिल्डिंग" चरण)
घूर्णन और स्थिति निर्धारण: पैलेट (या "टायर बिल्डिंग ड्रम") स्वचालन और मानव श्रमिकों को इनर लाइनर, बॉडी प्लाई, बीड्स, बेल्ट और ट्रेड लगाने की अनुमति देने के लिए अत्यधिक सटीकता के साथ घूम सकते हैं, झुका सकते हैं और रुक सकते हैं।
सिंक्रोनाइज़ेशन: कन्वेयर को रोबोटिक एप्लिकेटर और डिस्पेंसिंग हेड के साथ सिंक्रोनाइज़ होना चाहिए।
प्रोग्रामयोग्य पथ: अक्सर एक पावर एंड फ्री (पी एंड एफ) ओवरहेड कन्वेयर या एक स्वचालित गाइडेड वाहन (एजीवी) प्रणाली जो विभिन्न आकारों और व्यंजनों के टायरों को बिना मिश्रण किए अलग-अलग पथों का पालन करने की अनुमति देती है।
विशेषताएँ: यहीं पर परिशुद्धता सर्वोपरि है। पैलेट-आधारित कन्वेयर सिस्टम प्रमुख हैं।
इलाज (वल्कनीकरण) प्रक्रिया
लोडिंग/अनलोडिंग ऑटोमेशन: वल्केनाइजेशन प्रेस में हरे टायरों को अंदर और बाहर लोड करने के लिए हाई-स्पीड, हेवी-ड्यूटी मैनिपुलेटर्स या रोबोट को कन्वेयर के साथ एकीकृत किया जाता है।
इंडेक्सिंग कन्वेयर: कन्वेयर प्रत्येक "हरे टायर" को सटीक रूप से लोडिंग रोबोट के सामने प्रस्तुत करता है और प्रेस चक्र के बाद ठीक किए गए टायर को हटा देता है।
विशेषताएँ: इस चरण में उच्च ताप और दबाव शामिल होता है।
अंतिम फिनिशिंग एवं निरीक्षण
नॉन-मैरिंग बेल्ट और रोलर कन्वेयर: सतहों को प्राचीन ट्रेड या साइडवॉल को चिह्नित नहीं करने के लिए डिज़ाइन किया गया है।
समान रोशनी: दृश्य और स्वचालित निरीक्षण के लिए कन्वेयर को अक्सर नियंत्रित प्रकाश व्यवस्था के साथ एकीकृत किया जाता है।
परीक्षण एकीकरण: कन्वेयर एक्स-रे, शियरोग्राफी (खामियों का पता लगाने के लिए), और एकरूपता/उच्च गति संतुलन परीक्षण के लिए टायरों को सीधे स्वचालित मशीनों में फीड करते हैं।
विशेषताएँ: फोकस तैयार, नाजुक उत्पाद को संभालने पर केंद्रित हो जाता है।
कन्वेयर केवल वस्तुओं को स्थानांतरित करना नहीं है; यह असेंबली के लिए माइक्रोन-स्तर की सटीकता के साथ घटकों को प्रस्तुत कर रहा है। टायर के प्रदर्शन और सुरक्षा के लिए बेल्ट और ट्रेड का स्थान सटीक होना चाहिए।
एक एकल लाइन कई टायर आकार और प्रकार (जैसे, कार, एसयूवी, ट्रक) तैयार करती है।
कन्वेयर सिस्टम का नियंत्रण सॉफ्टवेयर प्रत्येक "ग्रीन टायर" को ट्रैक करने के लिए मैन्युफैक्चरिंग एक्ज़ीक्यूशन सिस्टम (एमईएस) का उपयोग करता है और यह सुनिश्चित करता है कि यह सही पथ का अनुसरण करता है और अपनी अनूठी रेसिपी के आधार पर सही घटकों को प्राप्त करता है।
यहां तक कि सूक्ष्म संदूषक भी टायर की खराबी का कारण बन सकते हैं। असेंबली क्षेत्र में कन्वेयर को साफ करने में आसान और धूल या मलबे के उत्पादन को कम करने के लिए डिज़ाइन किया गया है। स्नेहन प्रणालियाँ अक्सर सीलबंद होती हैं या सूखे स्नेहक का उपयोग करती हैं।
रबर यौगिकों, ओजोन और कुछ क्षेत्रों में उच्च गर्मी के संपर्क से पर्यावरण कठोर हो सकता है। कन्वेयर संक्षारण प्रतिरोधी सामग्रियों (जैसे, स्टेनलेस स्टील, लेपित सतह) से बनाए जाते हैं और औद्योगिक कर्तव्य चक्रों के लिए रेटेड घटकों का उपयोग करते हैं।
यह एक प्रमुख विशेषता है. कन्वेयर प्रणाली निर्बाध रूप से इसके साथ एकीकृत है:
सामग्री प्रबंधन और घटक अनुप्रयोग के लिए रोबोट।
चरणों के बीच लचीली सामग्री परिवहन के लिए स्वचालित निर्देशित वाहन (एजीवी)।
निरीक्षण और मार्गदर्शन के लिए विज़न सिस्टम।
वास्तविक समय में मापदंडों की निगरानी और समायोजन के लिए प्रक्रिया नियंत्रण प्रणाली।

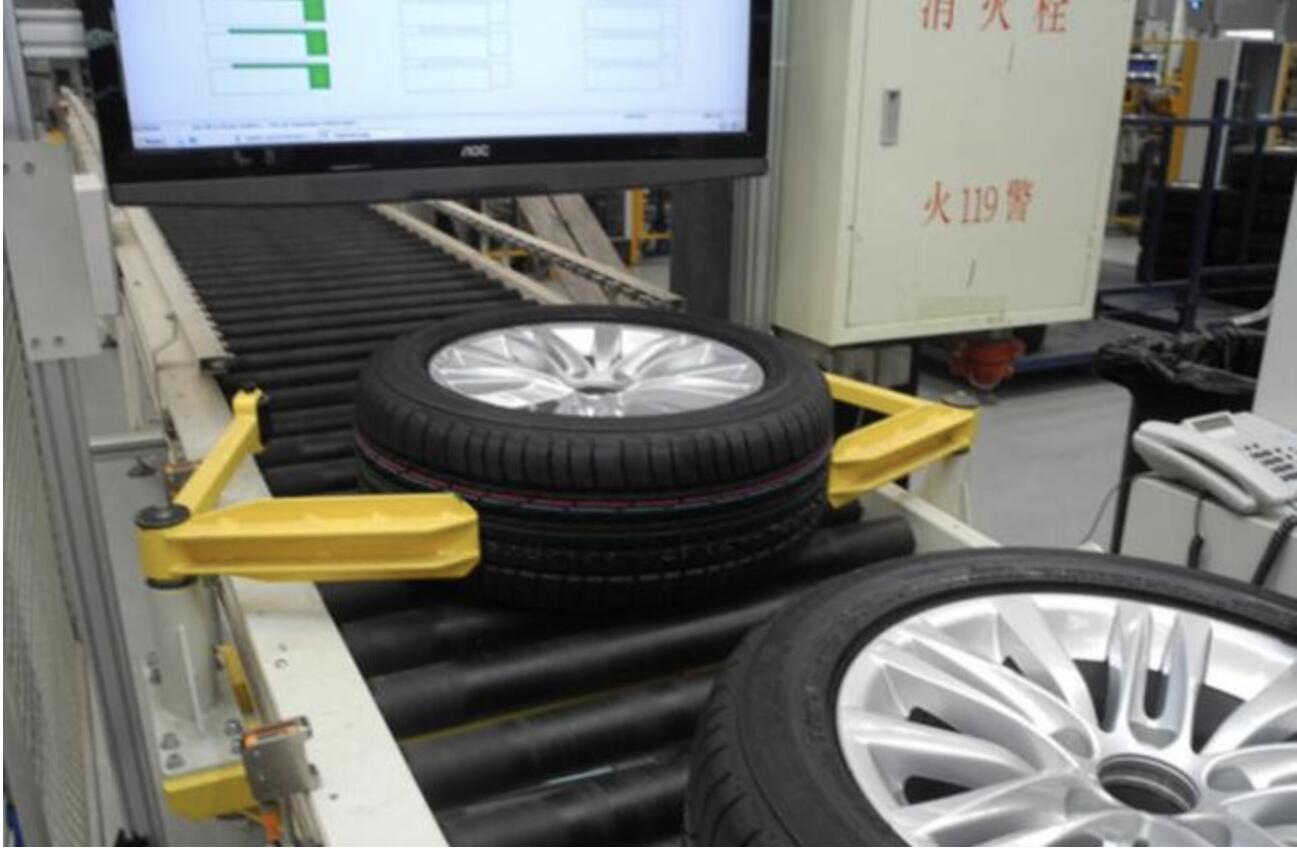

रोलर कन्वेयर लाइन टायर उद्योग में सभी स्टील और सेमी-स्टील टायरों के उत्पादन, छंटाई और परिवहन के लिए उपयुक्त है। रोलर की सतह पॉलिश और जस्ती है, और रिक्ति को यह सुनिश्चित करना चाहिए कि रोलर के 3 से अधिक टुकड़ों के साथ एक टायर हमेशा रोलर्स पर समर्थित हो। प्रत्येक रोलर का शीर्ष एक ही तल में स्थित होना चाहिए। तीन आसन्न तीन रोलर्स के शीर्ष पर ऊंचाई का अंतर 1.2 मिमी से अधिक नहीं होना चाहिए। कन्वेयर रैक की केंद्रीय रेखा की सीधी रेखा सहिष्णुता 25 मीटर की किसी भी लंबाई के भीतर 5 मिमी है। रैक की केंद्रीय रेखा की ऊर्ध्वाधर सहिष्णुता रोलर अक्ष की लंबाई का 1/500 होनी चाहिए, और कन्वेयर की सीधी रेखा फ्रेम की सीधी रेखा सहिष्णुता 3 मीटर के भीतर 1/1000 होनी चाहिए। रैक के अंदर की चौड़ाई की लंबाई 1.2 मिमी होनी चाहिए। रोलर की बाहरी सतह गोल, चिकनी है, इसमें कोई दांत, दरारें, सिलवटें और अन्य दोष नहीं हैं। रोलर को असेंबल करने के बाद, जब उंगलियों को बिना किसी कार्डलेस प्रतिरोध के लगाया जाता है तो यह लचीले ढंग से मुड़ता है।

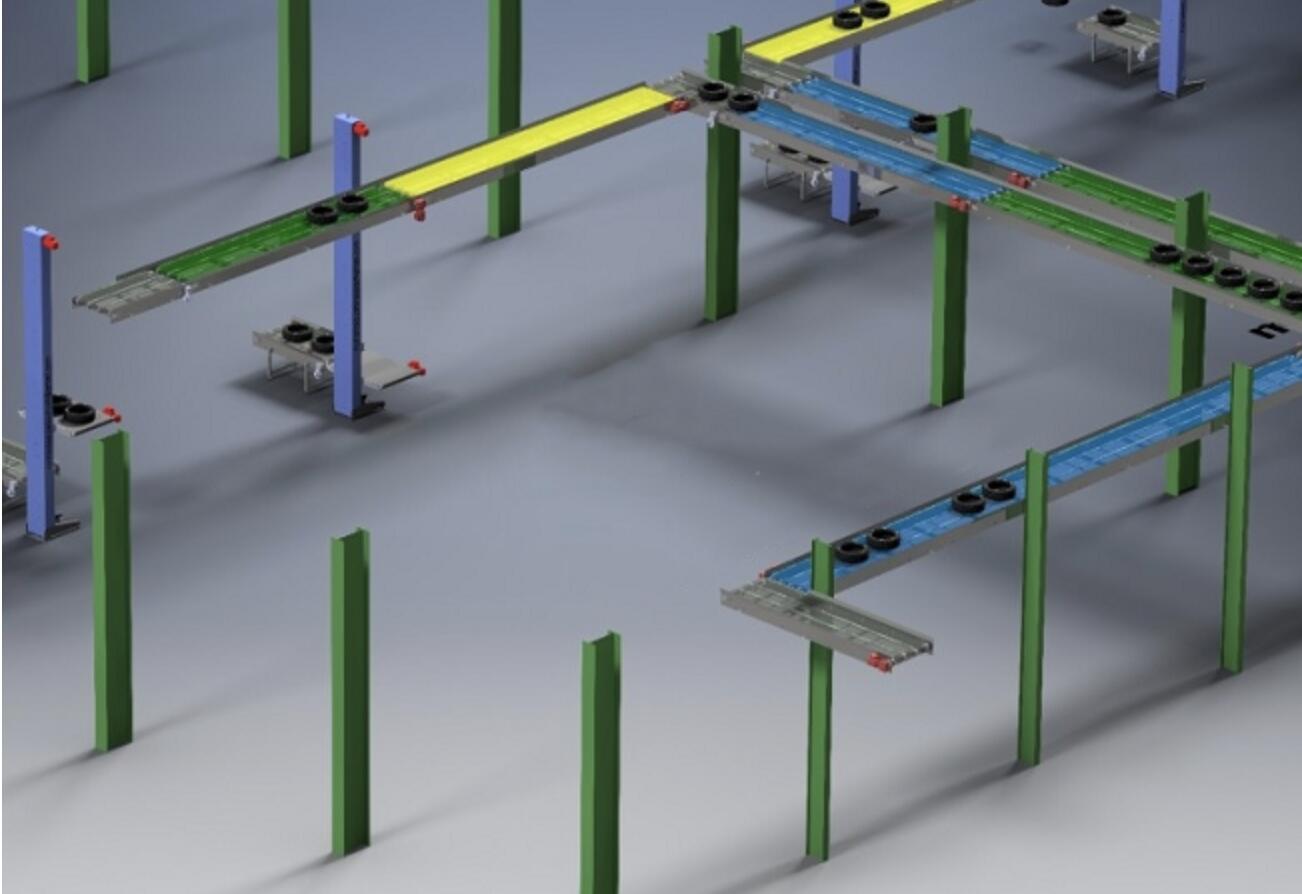

टायर कन्वेयर डिवाइस की पूरी लाइन एक मशीन को छोड़कर कन्वेयर रोलर, मोटर और चेन या बेल्ट से बनी है। भंडारण सत्र में, बेल्ट कन्वेयर, वायर मेष कन्वेयर, स्लैट चेन कन्वेयर ने कन्वेयर की सहायता की। त्रि-आयामी संचरण के दौरान टायर संचरण रूप, मोड़ना, चढ़ना, पार करना, घूमना आदि होता है। समग्र कन्वर्सियो लाइन पूर्ण और सुचारू है, उच्च स्तर का स्वचालन है, श्रम तीव्रता को कम करता है और पहचान दक्षता में सुधार करता है।
लॉन्गवेई ऑटोमेशन पेशेवर औद्योगिक स्वचालन निर्माताओं में से एक है। हमारी कंपनी के पास कन्वेयर उपकरण और घटकों के उत्पादन में समृद्ध अनुभव है। हम ग्राहकों की आवश्यकताओं के अनुसार विभिन्न विशिष्टताओं और प्रकार के कन्वेयर का उत्पादन कर सकते हैं। हमसे संपर्क करने के लिए आपका स्वागत है.
