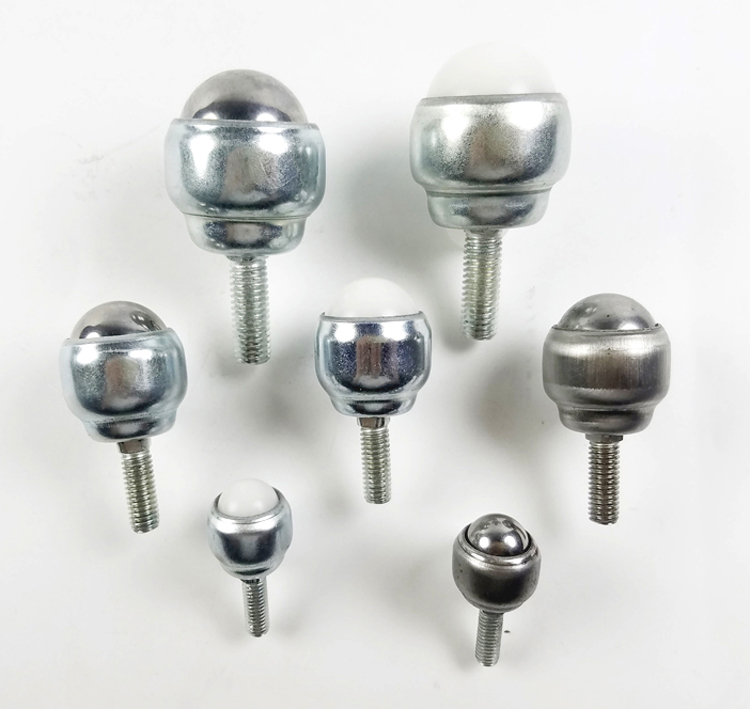

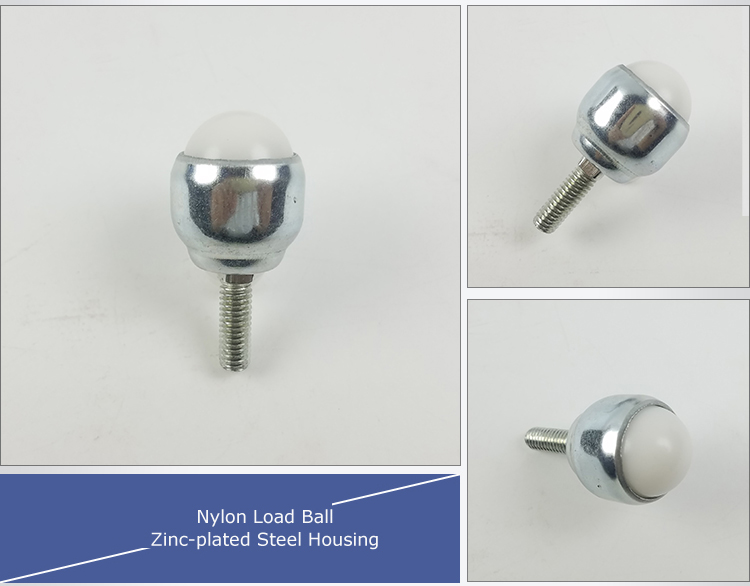

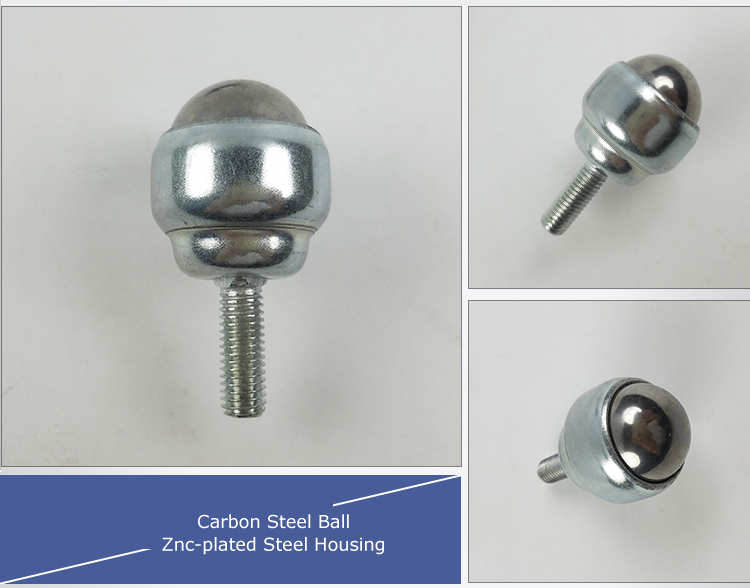

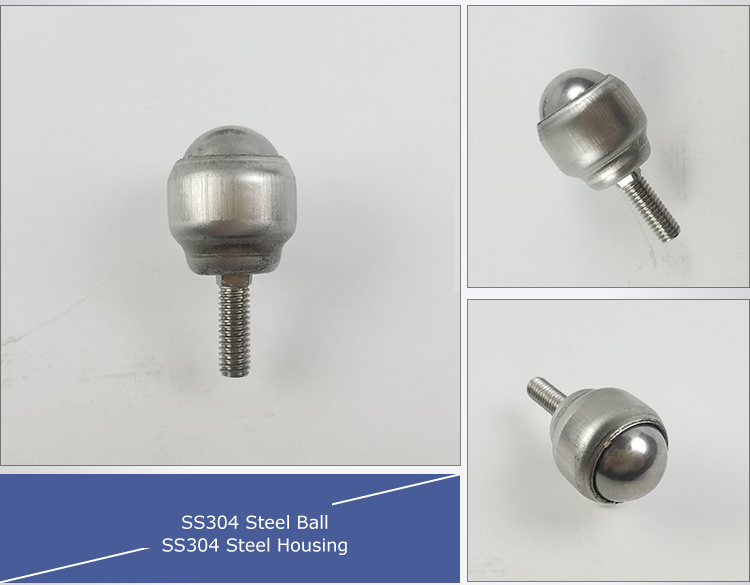

स्टड-माउंटेड बॉल ट्रांसफर यूनिट एक बहु-दिशात्मक रोलिंग डिवाइस है जिसमें एक मुख्य लोड-बेयरिंग बॉल और कई बॉटम सपोर्ट बॉल (या एक रिटेनर संरचना) होती है। इसकी सबसे विशिष्ट विशेषता एक केंद्रीय थ्रेडेड स्टड है, जो इसे बोल्ट की तरह उपकरण बेस में थ्रेडेड छेद में सीधे पेंच करने की अनुमति देता है, जिससे त्वरित और सुरक्षित इंस्टॉलेशन सक्षम होता है।
विशेषताएं: सामान्य प्रयोजन, धागे द्वारा समायोज्य ऊंचाई, ड्रिल किए गए छेद फिक्सिंग, कम प्रोफ़ाइल, वैकल्पिक गेंद और धागे के आकार।
| रेफरी नं. | सामग्री | लोडिंग क्षमता (किग्रा) | वजन | |
| सुझाव | अधिकतम. | |||
| 1712 | सीएस/सीएस | 8 | 13 | 18 |
| पीएल/सीएस | 3 | 7 | 12 | |
| एसएस/एसएस | 5 | 9 | 18 | |
| पीएल/एसएस | 3 | 7 | 12 | |
| रेफरी नं. | सामग्री | लोडिंग क्षमता (किग्रा) | वजन | |
| सुझाव | अधिकतम. | |||

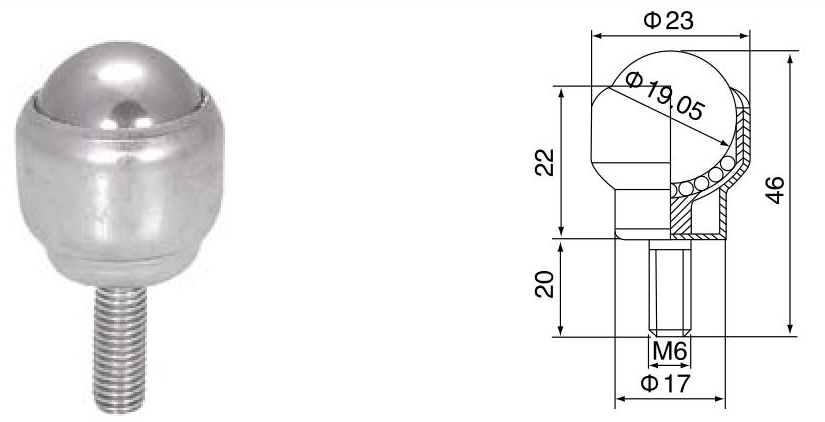

| 1719 | सीएस/सीएस | 15 | 20 | 50 |
| पीएल/सीएस | 7 | 10 | 30 | |
| एसएस/एसएस | 10 | 15 | 50 | |
| पीएल/एसएस | 7 | 10 | 30 | |
| रेफरी नं. | सामग्री | लोडिंग क्षमता (किग्रा) | वजन | |
| सुझाव | अधिकतम. | |||

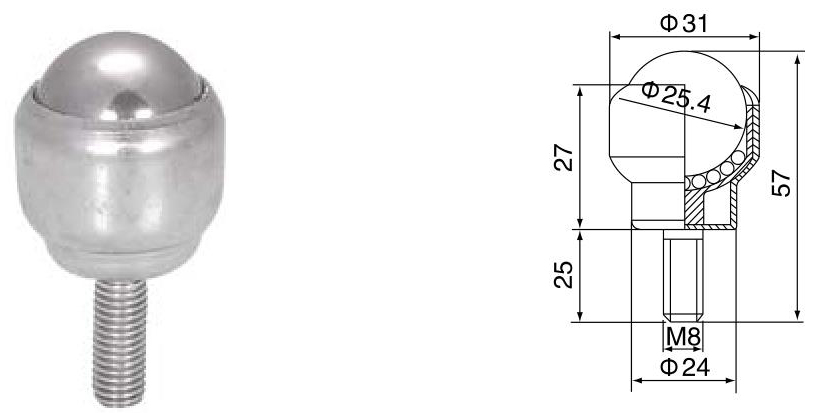

| 1725 | सीएस/सीएस | 30 | 40 | 120 |
| पीएल/सीएस | 15 | 20 | 60 | |
| एसएस/एसएस | 20 | 30 | 120 | |
| पीएल/एसएस | 15 | 20 | 60 | |
मुख्य भार वहन करने वाली गेंद: बड़ी शीर्ष गेंद (स्टील, नायलॉन, या स्टेनलेस स्टील) जो सीधे भार से संपर्क करती है, वजन उठाने और सर्वदिशात्मक रोलिंग प्रदान करने के लिए जिम्मेदार होती है।
हाउसिंग/सॉकेट: वह आवरण जिसमें मुख्य गेंद होती है, जिसमें एक सटीक-मशीनीकृत गोलाकार आंतरिक रेसवे होता है।
सपोर्ट बॉल्स: मुख्य बॉल के नीचे स्थित छोटी गेंदों का एक चक्र। वे भार को मुख्य गेंद से आवास में स्थानांतरित करते हैं और इसके घूर्णी घर्षण को काफी कम करते हैं, जिससे लचीली और चिकनी सर्वदिशात्मक गति की अनुमति मिलती है।
सेंट्रल स्टड/बोल्ट: आवास से एकीकृत या मजबूती से जुड़ा हुआ, पूरी इकाई के लिए माउंटिंग स्टेम के रूप में कार्य करता है।
धूल कवर/सील: कुछ मॉडलों में धूल और मलबे को प्रवेश करने और प्रदर्शन को प्रभावित करने से रोकने के लिए सील या कवर शामिल होते हैं।
कार्य सिद्धांत: जब कोई भार अपनी सतह पर चलता है, तो घर्षण के कारण मुख्य भार वहन करने वाली गेंद घूमती है। अंतर्निहित छोटी गेंदों द्वारा समर्थित, मुख्य गेंद किसी भी क्षैतिज दिशा में आसानी से घूम सकती है, जिससे फिसलने वाले घर्षण को रोलिंग घर्षण में परिवर्तित किया जा सकता है और भार को स्थानांतरित करने के लिए आवश्यक बल को काफी कम किया जा सकता है।
आसान स्थापना: किसी जटिल फिक्स्चर की आवश्यकता नहीं है। बस माउंटिंग प्लेट में एक थ्रेडेड छेद ड्रिल करें और टैप करें, फिर स्क्रू करें और कस लें।
कॉम्पैक्ट संरचना: जगह बचाता है, विशेष रूप से सीमित ऊर्ध्वाधर निकासी वाले अनुप्रयोगों के लिए उपयुक्त।
उच्च भार क्षमता: आकार और सामग्री के आधार पर, एक इकाई दसियों किलोग्राम से लेकर कई टन तक का भार संभाल सकती है।
लचीला सर्वदिशात्मक मूवमेंट: आसान वर्कपीस पुनर्स्थापन के लिए चिकनी, सभी-कोण रोलिंग प्रदान करता है।
सरल रखरखाव: कुछ मॉडल विस्तारित सेवा जीवन और स्थायित्व के लिए चिकनाई योग्य होते हैं।
स्टड-माउंटेड बॉल ट्रांसफर "पॉइंट-आधारित" रोलिंग कन्वेन्शन समाधानों के लिए मूलभूत घटक हैं, जिनका व्यापक रूप से उपयोग किया जाता है:
कन्वेयर सिस्टम: सहायक टर्निंग, पोजिशनिंग या ट्रांसफर स्टेशन के रूप में।
मशीन टूल प्रोसेसिंग: वर्कटेबल पर भारी वर्कपीस (जैसे, मोल्ड, फ्रेम) की आसान आवाजाही और स्थिति के लिए।
मटेरियल हैंडलिंग सिस्टम: पैलेट, स्किड और कार्ट बॉटम पर स्थापित।
भंडारण उपकरण: टर्नटेबल्स, सॉर्टर्स और हेवी-ड्यूटी रैक अनलोडिंग क्षेत्रों के लिए।
पैकेजिंग और प्रिंटिंग मशीनरी: पेपर रोल, सामग्री रीलों का समर्थन और स्थानांतरण।
ऑटोमोटिव विनिर्माण: कार बॉडी और घटकों को असेंबली लाइनों पर पहुंचाना।
DIY और विशेष उपकरण: जैसे घूमने वाले डिस्प्ले स्टैंड, बड़े फर्नीचर मूवर्स आदि।
थ्रेड विशिष्टता: सबसे महत्वपूर्ण पैरामीटर। उदाहरण: M10, M12, M16 (मीट्रिक) या 1/2"-13, 5/8"-11 (शाही)। माउंटिंग प्लेट में थ्रेडेड छेद से मेल खाना चाहिए।
माउंटेड ऊंचाई: माउंटिंग सतह से मुख्य गेंद के शीर्ष तक की कुल ऊंचाई।
गेंद का व्यास और सामग्री:
व्यास: सामान्य आकार: 12 मिमी, 19 मिमी, 25 मिमी। आम तौर पर, बड़े व्यास का मतलब उच्च भार क्षमता होता है।
सामग्री: कार्बन स्टील जिंक-प्लेटेड (सबसे आम, किफायती), स्टेनलेस स्टील (संक्षारण प्रतिरोधी, भोजन/चिकित्सा ग्रेड के लिए), नायलॉन/पीओएम (जंग प्रतिरोधी, खरोंच प्रतिरोधी, कम शोर)।
गतिशील/स्थैतिक लोड रेटिंग: आमतौर पर किलोग्राम (किग्रा) या न्यूटन (एन) में। स्थिर भार स्थिर होने पर अधिकतम भार होता है; गति के दौरान गतिशील भार अनुशंसित क्षमता है।
परिचालन वातावरण: संक्षारण प्रतिरोध (स्टेनलेस स्टील चुनें), उच्च तापमान सहनशीलता, रासायनिक प्रतिरोध आदि की आवश्यकता पर विचार करें।
माउंटिंग प्लेट की मजबूती: प्लेट में पर्याप्त मोटाई और मजबूती होनी चाहिए। थ्रेडेड छेद लंबवत और उचित आकार में ड्रिल किए जाने चाहिए।
प्रीलोड/कसने का बल: सुरक्षित रूप से कसने के लिए उपयुक्त उपकरण (जैसे, रिंच) का उपयोग करें, लेकिन अधिक कसने से बचें जो धागों को नुकसान पहुंचा सकता है।
लेआउट डिज़ाइन:
समान भार वितरण: वजन साझा करने के लिए कई इकाइयों को लोड के नीचे समान रूप से रखा जाना चाहिए।
समतलीयता बनाए रखें: स्थिर भार संचलन सुनिश्चित करने के लिए सभी बॉल ट्रांसफर गेंदों के शीर्ष समान स्तर के तल पर होने चाहिए।
उचित दूरी: अत्यधिक दूरी के कारण लोड कम हो सकता है और जाम लग सकता है। आमतौर पर, अंतर भार की संपर्क सतह के सबसे छोटे आयाम के आधे से भी कम होना चाहिए।
रखरखाव: गेंद की सतह को नियमित रूप से साफ करें, सुचारू घुमाव की जांच करें, और यदि आवश्यक हो तो चिकनाई वाला ग्रीस जोड़ें।
वैकल्पिक सामग्री एवं आकार
बनाम फ्लैंज-माउंटेड/रिकेस्ड बॉल ट्रांसफर: स्टड-माउंटेड प्रकार थ्रेड के माध्यम से स्थापित होते हैं, जिससे अधिक ऊर्ध्वाधर स्थान की बचत होती है। फ़्लैंज-माउंटेड प्रकार परिधीय स्क्रू के माध्यम से सुरक्षित होते हैं, पतली प्लेटों के लिए बेहतर होते हैं या जहां थ्रेड को टैप करना अव्यावहारिक होता है, जो उच्च पुल-आउट प्रतिरोध प्रदान करता है।
बनाम स्प्रिंग-लोडेड बॉल ट्रांसफर: स्टड-माउंटेड प्रकारों की एक निश्चित ऊंचाई होती है; स्प्रिंग-लोडेड प्रकार झटके को अवशोषित कर सकते हैं और असमान लोड सतहों के अनुकूल हो सकते हैं।
बॉल ट्रांसफर इकाइयाँ एक बहु-दिशात्मक, सामग्री प्रबंधन प्रणाली हैं। सभी दिशाओं में चलते हुए, बॉल ट्रांसफर इकाइयाँ प्रकाश और भारी भार के आसान हस्तांतरण को सक्षम बनाती हैं - गति की दिशा को तुरंत बदल देती हैं।
ऐसे कई संभावित अनुप्रयोग हैं जहां भार को किसी भी दिशा में सुचारू रूप से, सटीक और न्यूनतम प्रयास के साथ स्थानांतरित करने की आवश्यकता होती है। कुछ विशिष्ट अनुप्रयोगों में कार्गो और बैगेज हैंडलिंग, असेंबली लाइन, कैस्टर के रूप में, मशीन लोडिंग, स्लाइडिंग-डोर सिस्टम, मशीन टेबल इत्यादि शामिल हैं।
