RONWIN
HS Code: 8431390000
आधुनिक औद्योगिक क्षेत्रों में, कुशल भार स्थानांतरण और सटीक रैखिक गति उत्पादन दक्षता बढ़ाने की कुंजी हैं। इस आवश्यकता को पूरा करने के लिए, हम गर्व से सीरीज 23 हेवी-ड्यूटी बोल्ट-माउंटेड बॉल ट्रांसफर प्रस्तुत करते हैं - एक उच्च-प्रदर्शन, उच्च-लोड समाधान जो मांग वाले औद्योगिक वातावरण के लिए डिज़ाइन किया गया है। चाहे भारी उपकरणों को फिसलने के लिए, कन्वेयर जिग्स के मार्गदर्शन के लिए, या स्वचालन प्रणालियों में सटीक स्थिति के लिए, यह आसानी से कार्यों को संभालता है, सुचारू और अबाधित संचालन सुनिश्चित करता है।
सीरीज़ 23 8 मिमी से 45 मिमी तक के विभिन्न प्रकार के लोड-बेयरिंग बॉल व्यास प्रदान करता है, जिसमें लोड क्षमता 8 किलोग्राम से 550 किलोग्राम तक व्यापक स्पेक्ट्रम को कवर करती है। विशिष्टताओं की यह विस्तृत श्रृंखला इसे आपकी विविध आवश्यकताओं को पूरा करते हुए, हल्के ट्रांसफर से लेकर हेवी-ड्यूटी हैंडलिंग तक, विभिन्न एप्लिकेशन परिदृश्यों को लचीले ढंग से संभालने की अनुमति देती है।
यह श्रृंखला गेंद को ऊपर या नीचे की ओर करके इंस्टॉलेशन का समर्थन करती है, जिससे उपकरण डिजाइनरों को काफी लचीलापन मिलता है। चाहे काम की सतहों के लिए स्लाइडिंग समर्थन के रूप में या उपकरण के आधार पर मोबाइल कैस्टर के रूप में उपयोग किया जाए, यह पूरी तरह से अनुकूल हो जाता है, जिससे यह लोड ट्रांसफर अनुप्रयोगों के लिए एक आदर्श विकल्प बन जाता है।
सभी घटकों का निर्माण सटीक सीएनसी मशीनिंग का उपयोग करके किया जाता है, जो आयामी सटीकता और गुणवत्ता में उच्च स्थिरता सुनिश्चित करता है। इसकी मुख्य संरचनात्मक विशेषता यह है कि स्टड को आवास के साथ एकीकृत किया गया है, जिससे एक मजबूत "बोल्ट-माउंटेड" डिज़ाइन बनता है। यह संरचना न केवल इंस्टॉलेशन को सरल बनाती है - उपकरण में पूर्व-टैप किए गए थ्रेडेड छेद में केवल सीधे स्क्रूिंग की आवश्यकता होती है - बल्कि एक बेहद सुरक्षित कनेक्शन भी प्रदान करती है, जो भारी भार या प्रभाव के तहत ढीलेपन को प्रभावी ढंग से रोकती है।
धूल छेद डिजाइन: आवास के किनारे पर विशेष धूल छेद ऑपरेशन के दौरान प्रवेश करने वाले धूल और मलबे जैसे दूषित पदार्थों को बाहर निकालने में मदद करते हैं, जिससे संचय को रोका जा सकता है जो गेंद के मुक्त रोटेशन में बाधा उत्पन्न कर सकता है। इससे सेवा जीवन बढ़ता है और रखरखाव की आवृत्ति कम हो जाती है।
सामग्री की विविधता: आवास कार्बन स्टील और स्टेनलेस स्टील विकल्पों में उपलब्ध है। कार्बन स्टील संस्करण किफायती और मजबूत है, जो सामान्य औद्योगिक वातावरण के लिए उपयुक्त है। स्टेनलेस स्टील संस्करण उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, जो भोजन, दवा, रसायन, आर्द्र, या विशिष्ट स्वच्छता या संक्षारण-रोधी आवश्यकताओं वाले अन्य वातावरणों में अनुप्रयोगों के लिए आदर्श है।

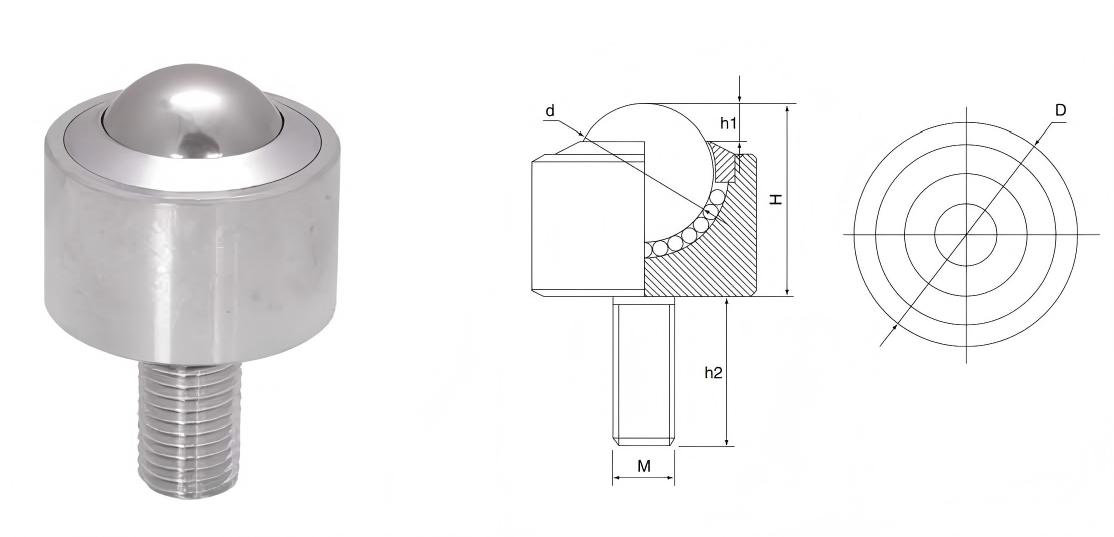

| मॉडल नहीं. | लोडिंग क्षमता (किग्रा) | आयाम (मिमी) | वज़न (किलो) | |||||||
| सामग्री | सुझाव दें | अधिकतम. | d | D | h1 | H | h2 | M | ||
| 2308 | बीएस/सीएस | 8 | 15 | 8 | 15 | 2 | 11.1 | 12 | एम5 | 0.020 |
| एसएस/एसएस | 5 | 10 | ||||||||
| पीएल/सीएस | 4 | 5 | 0.018 | |||||||
| 2312 | बीएस/सीएस | 30 | 35 | 12 | 22 | 3 | 17 | 18 | एम8 | 0.035 |
| एसएस/एसएस | 20 | 25 | ||||||||
| पीएल/सीएस | 10 | 15 | 0.032 | |||||||
| 2315 | बीएस/सीएस | 60 | 70 | 15.88 | 24 | 4.5 | 20 | 18 | एम8 | 0.060 |
| एसएस/एसएस | 30 | 40 | ||||||||
| पीएल/सीएस | 15 | 20 | 0.055 | |||||||
| 2322 | बीएस/सीएस | 180 | 200 | 22.23 | 36 | 6.0 | 31 | 22 | एम10 | 0.200 |
| एसएस/एसएस | 100 | 120 | ||||||||
| पीएल/सीएस | 50 | 60 | 0.190 | |||||||
| 2325 | बीएस/सीएस | 200 | 250 | 25.4 | 37 | 6.5 | 32 | 25 | एम12 | 0.235 |
| एसएस/एसएस | 130 | 150 | ||||||||
| पीएल/सीएस | 70 | 90 | 0.220 | |||||||
| 2330 | बीएस/सीएस | 300 | 350 | 30.16 | 44 | 8 | 38 | 30 | एम16 | 0.410 |
| एसएस/एसएस | 190 | 240 | ||||||||
| पीएल/सीएस | 120 | 150 | 0.395 | |||||||
| 2338 | बीएस/सीएस | 400 | 450 | 38.1 | 54 | 10 | 48 | 30 | एम16 | 0.750 |
| एसएस/एसएस | 280 | 300 | ||||||||
| पीएल/सीएस | 150 | 170 | 0.670 | |||||||
| 2345 | बीएस/सीएस | 500 | 550 | 45 | 62 | 10 | 54 | 45 | एम20 | 1.100 |
| एसएस/एसएस | 320 | 360 | ||||||||
| पीएल/सीएस | 200 | 230 | 0.950 | |||||||
सीरीज 23 हेवी-ड्यूटी बोल्ट-माउंटेड बॉल ट्रांसफर का व्यापक रूप से उपयोग किया जाता है:
भारी स्लाइडिंग दरवाजे, मशीन टूल गार्ड।
सामग्री प्रबंधन उपकरण, कन्वेयर सिस्टम।
बड़े सांचों की गति और स्थिति।
विशेष वाहन, स्वचालित भंडारण उपकरण।
किसी भी उपकरण को कम-घर्षण, उच्च-लोड रैखिक या घूर्णी गति की आवश्यकता होती है।
सीरीज 23 हेवी-ड्यूटी बोल्ट-माउंटेड बॉल ट्रांसफर, अपनी उत्कृष्ट भार क्षमता, सुविधाजनक एकीकृत बोल्ट-माउंट डिज़ाइन, सटीक निर्माण और विचारशील धूल निष्कासन सुविधा के साथ, यह आपके भारी भार की आवाजाही की चुनौतियों को हल करने के लिए एक विश्वसनीय भागीदार है। इसे चुनने का अर्थ है दक्षता, विश्वसनीयता और स्थायित्व चुनना।
