हिन्दी हिन्दी  |
| सामग्री: | |
|---|---|
| मॉडल संख्या: | |
| मात्रा: | |
21--
RONWIN
HS Code: 8431390000
स्टड के साथ हेवी-ड्यूटी बॉल ट्रांसफर यूनिट, जिसे हेवी-ड्यूटी बॉल कास्टर या बॉल ट्रांसफर के रूप में भी जाना जाता है, सामग्री प्रबंधन और लोड समर्थन के लिए एक विशेष घटक है। इसमें मुख्य रूप से एक उच्च शक्ति, उच्च कठोरता वाली धातु की गेंद (आमतौर पर स्टील या स्टेनलेस स्टील) और एक मजबूत आवास (आमतौर पर एक थ्रेडेड स्टड की विशेषता) होती है।
इसकी मुख्य डिज़ाइन अवधारणा एक गेंद का उपयोग करके भारी भार का समर्थन करना और स्थानांतरित करना है जो सभी दिशाओं में स्वतंत्र रूप से घूम सकती है, फिसलने वाले घर्षण को रोलिंग घर्षण में बदल देती है, जिससे आंदोलन प्रतिरोध में भारी कमी आती है।
"हेवी-ड्यूटी" इसकी प्रमुख विशेषता है, जिसका अर्थ है कि इसे विशेष रूप से उच्च भार उठाने और कठोर परिचालन स्थितियों का सामना करने के लिए डिज़ाइन किया गया है।
1. गेंद: उच्च-कार्बन क्रोमियम असर वाले स्टील (जैसे, GCr15) या स्टेनलेस स्टील (जैसे, 440C) से बना है। यह अत्यधिक उच्च कठोरता (एचआरसी 60 से ऊपर), पहनने के प्रतिरोध और प्रभाव प्रतिरोध को प्राप्त करने के लिए सटीक पीसने और गर्मी उपचार (शमन) से गुजरता है।
2. हाउसिंग/सॉकेट: आमतौर पर एक ही उच्च शक्ति वाले कार्बन स्टील या स्टेनलेस स्टील से बनाया जाता है। आंतरिक भाग एक गोलाकार असर वाली सीट है जो गेंद से सटीक रूप से मेल खाती है, जो भार को प्रभावी ढंग से सहन करते हुए सुचारू सर्वदिशात्मक रोटेशन सुनिश्चित करती है।
3. थ्रेडेड स्टड: यह "स्टड के साथ" सुविधा का मूल है। यह आम तौर पर एक मजबूत धातु की छड़ होती है, जो आवास के निचले हिस्से में एक छोर पर लगी होती है, जिसके दूसरे छोर पर बाहरी धागे (जैसे, मीट्रिक, इंपीरियल, या ट्रैपेज़ॉइडल धागे) लगे होते हैं। यह डिज़ाइन बॉल ट्रांसफर यूनिट को आसानी से स्थापित करने और नट के माध्यम से या सीधे उपकरण में थ्रेडेड छेद में पेंच करके सुरक्षित करने की अनुमति देता है।
4. कार्य सिद्धांत: जब कोई भार गेंद पर दबाव डालता है, तो गेंद अपने आवास के भीतर बहु-दिशात्मक रूप से घूमती है। भार और गेंद के शीर्ष के बीच संपर्क अपेक्षाकृत स्थिर होता है, जबकि गेंद के नीचे और असर वाली सतह (जैसे, प्लेटफ़ॉर्म, रेल) के बीच घर्षण गेंद के घूर्णन में ही परिवर्तित हो जाता है। इससे भारी भार को धकेलना बहुत आसान हो जाता है।
1. उच्च भार क्षमता: यह सबसे प्रमुख लाभ है. एक हेवी-ड्यूटी बॉल ट्रांसफर यूनिट की भार क्षमता कई सौ किलोग्राम से लेकर कई टन तक हो सकती है, जो बड़े उपकरणों और मोल्डों की हैंडलिंग आवश्यकताओं को पूरा करती है।
2. कम गति प्रतिरोध:फिसलने वाले घर्षण को रोलिंग घर्षण में बदल देता है, जिससे आंदोलन प्रतिरोध मूल के 1/10 ~ 1/50 तक कम हो जाता है, जिससे जनशक्ति और ऊर्जा की काफी बचत होती है।
3. लचीला बहु-दिशात्मक आंदोलन: गेंद किसी भी क्षैतिज दिशा (360°) में स्वतंत्र रूप से घूम सकती है, जिससे भार को सीधी रेखाओं, वक्रों में आसानी से ले जाया जा सकता है, या यहां तक कि मौके पर भी घुमाया जा सकता है, जो मजबूत गतिशीलता प्रदान करता है।
4. आसान स्थापना: स्टड डिज़ाइन थ्रेडेड कनेक्शन के माध्यम से विभिन्न उपकरणों, प्लेटफार्मों या विशेष फिक्स्चर पर त्वरित और सुरक्षित स्थापना की अनुमति देता है। रखरखाव और प्रतिस्थापन भी बहुत सुविधाजनक है।
5. उच्च स्थायित्व: उच्च गुणवत्ता वाली सामग्री और गर्मी उपचार प्रक्रियाओं के लिए धन्यवाद, उनके पास बहुत लंबी सेवा जीवन है और पहनने, संक्षारण (विशेष रूप से स्टेनलेस स्टील मॉडल) और प्रभाव का प्रतिरोध कर सकते हैं।
6. असर वाली सतहों की सुरक्षा करता है: खींचने और खुरचने को कम करके, वे फर्श या उपकरण तालिकाओं पर खरोंच और क्षति को प्रभावी ढंग से रोकते हैं।
स्टड के साथ हेवी-ड्यूटी बॉल ट्रांसफर इकाइयां औद्योगिक क्षेत्र की "पावरहाउस" और "फुर्तीली हेवीवेट" हैं, जो आमतौर पर निम्नलिखित परिदृश्यों में पाई जाती हैं।
मोल्ड हैंडलिंग और पोजिशनिंग: भारी साँचे के त्वरित बदलाव, संरेखण और संचलन के लिए इंजेक्शन मोल्डिंग मशीन, डाई-कास्टिंग मशीन और स्टैम्पिंग प्रेस के अलावा।
बड़े उपकरण स्थानांतरण: कारखानों के भीतर बड़ी मशीनरी और उत्पादन लाइन उपकरणों की स्थापना, रखरखाव और पुनर्स्थापन।
भारी वर्कपीस परिवहन: मशीनरी विनिर्माण, एयरोस्पेस और ऑटोमोटिव उद्योगों में, बड़े स्टील प्लेट, इंजन ब्लॉक, मशीन टूल बेस इत्यादि को स्थानांतरित करने के लिए।
रसद और भण्डारण: हेवी-ड्यूटी रैक के निचले भाग में चल कैस्टर (अक्सर ब्रेकिंग सिस्टम के साथ) के रूप में या हेवी-ड्यूटी पैलेट ट्रकों के लिए लोड-बेयरिंग घटकों के रूप में उपयोग किया जाता है।
विशेष वाहन और प्लेटफार्म: मंच पर उपकरण, बचाव वाहन और सैन्य उपकरण, वापस लेने योग्य समर्थन और कैस्टर के रूप में।
जहाज निर्माण और इस्पात संरचना: बड़े जहाज अनुभागों और संरचनात्मक इस्पात घटकों को स्थानांतरित करने के लिए उपयोग किया जाता है।
चयन करते समय, निम्नलिखित प्रमुख मापदंडों पर व्यापक रूप से विचार करने की आवश्यकता है।
1. भार क्षमता: यह प्राथमिक कारक है. प्रत्येक बॉल ट्रांसफर इकाई को सहन करने के लिए आवश्यक अधिकतम स्थिर और गतिशील भार की गणना करें, और एक सुरक्षा मार्जिन शामिल करें (आमतौर पर 1.5 ~ 2 का सुरक्षा कारक अनुशंसित है)।
2. गेंद सामग्री और सतह उपचार:
कार्बन स्टील: किफायती, उच्च कठोरता, सामान्य औद्योगिक वातावरण के लिए उपयुक्त।
स्टेनलेस स्टील: संक्षारण प्रतिरोधी, भोजन, दवा, रसायन या आर्द्र वातावरण के लिए उपयुक्त।
जिंक/क्रोम प्लेटिंग: अतिरिक्त जंग रोकथाम प्रदान करता है।
3. गेंद का व्यास: आम तौर पर, एक बड़ा गेंद व्यास उच्च भार क्षमता और चिकनी गति प्रदान करता है। सामान्य विशिष्टताएँ 8 मिमी से लेकर 60 मिमी तक होती हैं।
4. स्टड विशिष्टताएँ: अपने बढ़ते छेद के साथ अनुकूलता सुनिश्चित करने के लिए धागे के प्रकार (उदाहरण के लिए, मीट्रिक, यूएनसी/यूएनएफ), व्यास, पिच और लंबाई की पुष्टि करें।
5. परिचालन वातावरण: धूल, मलबा या नमी की उपस्थिति पर विचार करें। कठोर वातावरण में, दूषित पदार्थों को आवास में प्रवेश करने और रोलिंग की चिकनाई और जीवनकाल को प्रभावित करने से रोकने के लिए सुरक्षात्मक सील वाले मॉडल आवश्यक हो सकते हैं।
6. माउंटिंग स्टाइल: सामान्य थ्रेडेड स्टड के अलावा, फ़्लैंज माउंट या वेल्ड-ऑन बेस वाले वेरिएंट मौजूद हैं। अपनी विशिष्ट माउंटिंग संरचना के आधार पर चुनें।
21 श्रृंखला की बॉल ट्रांसफर इकाइयाँ सख्त विशिष्टताओं के अनुसार बनाई गई हैं। 8 मिमी से 60 मिमी व्यास वाले लोड बॉल आकार और 8 किलोग्राम से 1600 किलोग्राम की भार क्षमता के साथ जब बॉल अप या बॉल डाउन का उपयोग किया जाता है, तो वे लोड ट्रांसफर अनुप्रयोगों में वर्तमान में उपलब्ध सर्वोत्तम प्रदर्शन प्रदान करते हैं। धागे एकीकृत हैं क्योंकि प्रत्येक इकाई स्टील के एक टुकड़े से सीएनसी-मशीनीकृत है। उच्च भार क्षमता, गंदगी बाहर निकलने के लिए एक छेद, स्टील या स्टेनलेस स्टील से बनी एक बेयरिंग बॉल, स्टील या स्टेनलेस स्टील से बनी एक हाउसिंग और बोल्ट फिक्सिंग।

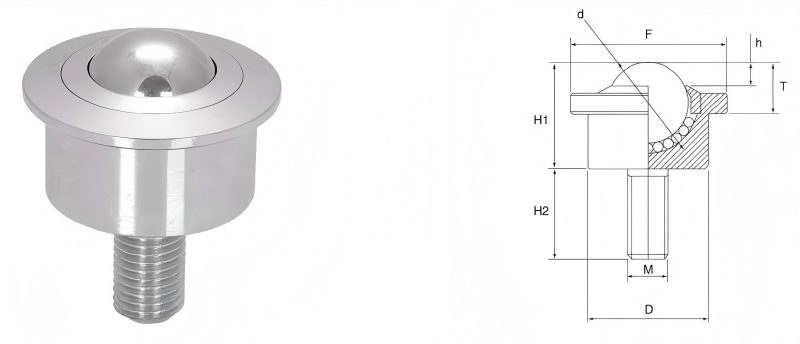

| मॉडल नं. | लोडिंग क्षमता (किग्रा) | Dimensions | वजन (किलो) | |||||||||
| सामग्री | सुझाव दें | अधिकतम. | d | D | F | h | T | एच1 | एच2 | M | ||
| 2108 | बीएस/सीएस | 8 | 15 | 8 | 15 | 20 | 2 | 4.3 | 11.1 | 12 | एम5/एम6 | 0.020 |
| एसएस/एसएस | 5 | 10 | ||||||||||
| पीएल/सीएस | 3 | 5 | 0018 | |||||||||
| 2112 | बीएस/सीएस | 30 | 35 | 12 | 18 | 23 | 2 | 7.3 | 15.5 | 16 | एम8 | 0.040 |
| एसएस/एसएस | 20 | 25 | ||||||||||
| पीएल/सीएस | 15 | 20 | 0.032 | |||||||||
| 2115 | बीएस/सीएस | 60 | 70 | 15.875 | 24 | 31 | 4.5 | 10 | 21 | 18 | एम8 | 0.085 |
| एसएस/एसएस | 30 | 40 | ||||||||||
| पीएल/सीएस | 20 | 25 | 0.080 | |||||||||
| 2122 | बीएस/सीएस | 180 | 200 | 22.225 | 36 | 45 | 4 | 9.8 | 31 | 22 | एम10 | 0.250 |
| एसएस/एसएस | 100 | 120 | ||||||||||
| पीएल/सीएस | 50 | 65 | 0.242 | |||||||||
| 2125 | बीएस/सीएस | 200 | 220 | 25.4 | 38 | 45 | 7.2 | 13.8 | 31 | 25 | एम12 | 0.280 |
| एसएस/एसएस | 130 | 150 | ||||||||||
| पीएल/सीएस | 70 | 90 | 0.270 | |||||||||
| 2125K | बीएस/सीएस | 200 | 220 | 25.4 | 44 | 50 | 7.3 | 13.1 | 35 | 20 | एम12 | 0.250 |
| एसएस/एसएस | 130 | 150 | ||||||||||
| पीएल/सीएस | 70 | 90 | 0.242 | |||||||||
| 2130 | बीएस/सीएस | 300 | 350 | 30.163 | 45 | 55 | 6.4 | 13.8 | 36.5 | 30 | एम16 | 0.410 |
| एसएस/एसएस | 190 | 240 | ||||||||||
| पीएल/सीएस | 100 | 150 | 0.390 | |||||||||
| 2138 | बीएस/सीएस | 400 | 450 | 38.1 | 55 | 65 | 9.5 | 16 | 48 | 30 | एम16 | 0.780 |
| एसएस/एसएस | 280 | 300 | ||||||||||
| पीएल/सीएस | 150 | 200 | 0.390 | |||||||||
| 2145 | बीएस/सीएस | 500 | 550 | 45 | 62 | 75 | 9 | 19 | 54 | 45 | एम20 | 1.150 |
| एसएस/एसएस | 320 | 360 | ||||||||||
| पीएल/सीएस | 200 | 250 | 0.985 | |||||||||
| 2160 | बीएस/सीएस | 1400 | 1600 | 60 | 100 | 117 | 16 | 30 | 78 | 60 | एम24 | 4.000 |
| एसएस/एसएस | 550 | 800 | ||||||||||
स्टड के साथ हेवी-ड्यूटी बॉल ट्रांसफर यूनिट एक सरल लेकिन अत्यंत महत्वपूर्ण औद्योगिक घटक है। अपने चतुर यांत्रिक डिजाइन के माध्यम से, यह कठिनाई के साथ भारी भार उठाने की व्यापक औद्योगिक चुनौती को हल करता है, श्रम तीव्रता और उपकरण पहनने को कम करते हुए कार्य कुशलता, सुरक्षा और लचीलेपन में उल्लेखनीय सुधार करता है। यह आधुनिक भारी उद्योग, विनिर्माण और रसद क्षेत्रों में एक अपरिहार्य भूमिका निभाता है।
