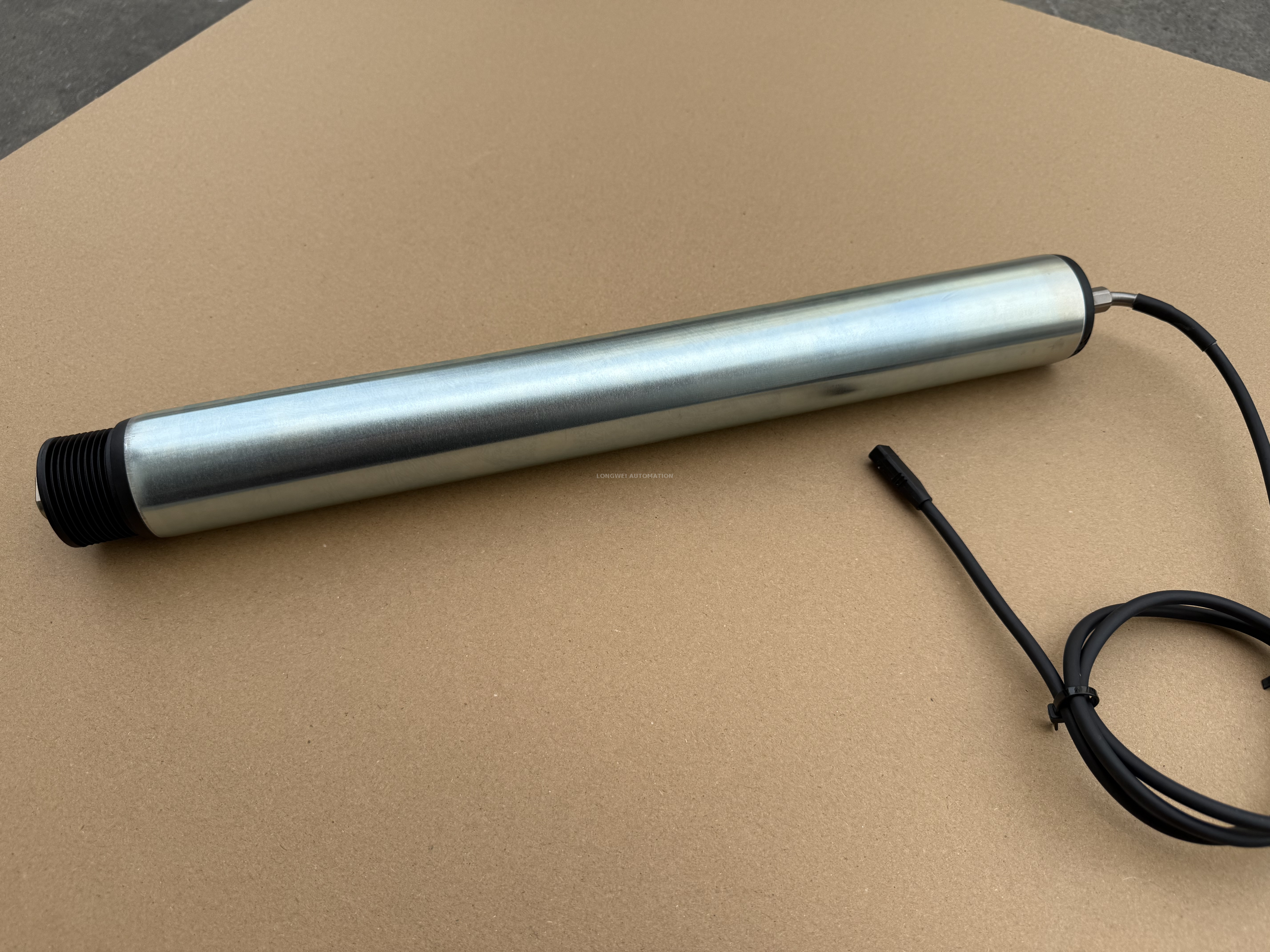

DGBL60A 24V/48V ब्रशलेस गियर मोटर ड्राइव रोलर MDR
RONWIN
HS Code: 8431390000
मोटर चालित रोलर (एमडीआर) एक स्व-संचालित कन्वेयर रोलर है जो एक मजबूत स्टील ट्यूब के भीतर एक मोटर, गियर रिडक्शन मैकेनिज्म और सेंसर को एकीकृत करता है। यह एकीकृत डिजाइन बाहरी मोटर्स, चेन, इंटरमीडिएट शाफ्ट, या अन्य सहायक ड्राइव घटकों की आवश्यकता को समाप्त करता है, जिससे सिस्टम आर्किटेक्चर को सरल बनाता है और स्थापना जटिलता को कम करता है। कॉम्पैक्ट फॉर्म फैक्टर भारी बाहरी गियर रिड्यूसर के लिए आवश्यकता को कम करता है।
तैनात करने के लिए, बस एमडीआर को कन्वेयर फ्रेम पर माउंट करें और इसे केबल के माध्यम से बिजली की आपूर्ति से कनेक्ट करें। परिणाम एक सुव्यवस्थित संदेश प्रणाली है जो बढ़ी हुई स्वच्छता, उच्च पैकिंग घनत्व, बेहतर सौंदर्यशास्त्र और अधिक सुरक्षा और विश्वसनीयता प्रदान करती है।
एमडीआर व्यापक रूप से विविध उद्योगों जैसे खाद्य प्रसंस्करण, दवा निर्माण, इलेक्ट्रॉनिक असेंबली, हवाई अड्डे के रसद, डाक सेवाओं और वितरण केंद्रों में उपयोग किए जाते हैं। वे प्रभावी रूप से स्वचालन के लिए बढ़ती मांग का समर्थन करते हैं और विभिन्न औद्योगिक अनुप्रयोगों में अनुकूलित संदेश समाधान।
DGBL50A सीरीज़ मोटर ड्राइव रोलर गति और उच्च प्रदर्शन को समायोजित करना आसान है, भारी, मध्यम और हल्के लोड के लिए उपयुक्त हो।
अंतर्निहित उच्च दक्षता वाले प्रत्यक्ष ब्रशलेस गियर रिडक्शन मोटर, मजबूत शक्ति और सुचारू रूप से चलता है। साथ में नियंत्रक का उपयोग सटीक नियंत्रण प्राप्त करने के लिए किया जाता है, जिससे ऑपरेशन अधिक सुविधाजनक हो जाता है।
आउटपुट टोक़ वैकल्पिक, मानक बिजली प्रकार, उच्च शक्ति प्रकार और विभिन्न लोडिंग आवश्यकताओं के लिए उच्च टोक़ प्रकार है।
DC24V या DC48V सुरक्षा वोल्टेज को अपनाता है।
गति 0.87m/min-120m/min, गति समायोज्य सीमा 8.7%-100%।
कई इंटेलिजेंट कंट्रोलर को संचार इंटरफ़ेस rs485, प्रोफिनेट, ईथरनेट, सीसी-लिंक और मोडबस टीसीपी, आदि के साथ IO नियंत्रण, ZPA फ़ंक्शंस का एहसास करने के लिए अनुकूलित किया जाता है।
बुद्धिमान नियंत्रण तक पहुंचने के लिए सरल स्थापना।
| 1। केबल | 3। सामने असर आवास | 5। गियर बॉक्स | 7। ट्यूब की दीवार | 9। अंत शाफ्ट |
| 2। आउटलेट एंड शाफ्ट | 4। मोटर | 6। स्थिरता | 8। रियर असर आवास | 10। हॉल चिप |
रैखिक गति | रफ़्तार समायोज्य रेंज 8.7% -100% m/मिनट | एस 1 वर्किंग मोड (40W) | एस 2 वर्किंग मोड (50W) | अधिकतम। भार (अकेला अनुभाग) | अधिकतम। चलाया हुआ रोलर (पीसी) | ||||||
| टोक़ (n.m) | कर्षण (एन) | टोक़ (n.m) | कर्षण (एन) | ||||||||
| मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | ||||
| 10 | 0.87-10 | 5.5 | 30.3 | 220 | 1210 | 7.11 | 39 | 284 | 1420 | 400 | 20 |
| 14 | 1.22-14 | 3.98 | 21.9 | 159.2 | 875.6 | 5.12 | 28.2 | 205 | 1025 | 370 | 20 |
| 22 | 1.91-22 | 2.8 | 15.4 | 112 | 616 | 3.48 | 19.1 | 139 | 695 | 300 | 18 |
| 26 | 2.26-26 | 2.4 | 13.2 | 96 | 528 | 2.98 | 16.4 | 119 | 595 | 250 | 16 |
| 36 | 3.13-36 | 1.7 | 9.4 | 68 | 374 | 2.15 | 11.8 | 86 | 430 | 160 | 16 |
| 51 | 4.43-51 | 1.20 | 6.6 | 48 | 264 | 1.5 | 8.3 | 60 | 300 | 120 | 14 |
| 60 | 5.22-60 | 1.02 | 5.6 | 40.8 | 224.4 | 1.29 | 7.1 | 52 | 260 | 120 | 12 |
| 83 | 7.22-83 | 0.74 | 4.1 | 29.6 | 162.8 | 0.92 | 5.1 | 37 | 185 | 60 | 12 |
| 120 | 10.44-120 | 0.51 | 2.8 | 20.4 | 112.2 | 0.64 | 3.5 | 26 | 130 | 40 | 12 |
रैखिक गति | रफ़्तार समायोज्य रेंज 8.7% -100% m/मिनट | एस 1 वर्किंग मोड (40W) | एस 2 वर्किंग मोड (50W) | अधिकतम। भार (अकेला अनुभाग) | अधिकतम। चलाया हुआ रोलर (पीसी) | ||||||
| टोक़ (n.m) | कर्षण (एन) | टोक़ (n.m) | कर्षण (एन) | ||||||||
| मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | ||||
| 10 | 0.87-10 | 9.5 | 52.5 | 380 | 2090 | 10.6 | 53 | 424 | 2120 | 550 | 24 |
| 14 | 1.22-14 | 6.8 | 37.4 | 272 | 1496 | 7.68 | 38.4 | 307.2 | 1536 | 500 | 24 |
| 22 | 1.91-22 | 4.7 | 25.8 | 188 | 1034 | 5.36 | 26.8 | 214.4 | 1072 | 440 | 22 |
| 26 | 2.26-26 | 4.1 | 22.6 | 164 | 902 | 4.6 | 23 | 184 | 920 | 350 | 20 |
| 36 | 3.13-36 | 2.9 | 16 | 116 | 638 | 3.3 | 16.5 | 132 | 660 | 200 | 18 |
| 51 | 4.43-51 | 2.0 | 11 | 80 | 440 | 2.3 | 11.5 | 92 | 460 | 180 | 18 |
| 60 | 5.22-60 | 1.75 | 9.6 | 70 | 385 | 1.97 | 9.85 | 78.8 | 394 | 150 | 16 |
| 83 | 7.22-83 | 1.3 | 7.2 | 52 | 286 | 1.42 | 7.1 | 56.8 | 284 | 70 | 15 |
| 120 | 10.44-120 | 0.88 | 4.8 | 35.2 | 193.6 | 0.98 | 4.9 | 39.2 | 196 | 50 | 15 |
टिप्पणी: █3-चरण गियर में कमी █ 2-चरण गियर में कमी
S1 वर्किंग मोड- निरंतर सामग्री परिवहन के लिए अलग -अलग, जैसे कि बेल्ट कन्वेयर।
S2 वर्किंग मोड- आंतरायिक सामग्री परिवहन के लिए अलग-अलग, जैसे कि बॉक्स-टाइप ट्रांसफर।
कंट्रोलर डिप स्विच फ़ंक्शन के माध्यम से S1/S2 वर्किंग मोड को स्विच करें।
※ 1। 1n = 0.1 kgf, 1n · m = 0.1 kgf · m।
※ 2। इस तालिका में मान केवल संदर्भ के लिए हैं। सिंगल ड्राइव सेगमेंट लोड पॉली-वी चालित मोड द्वारा 200 किलोग्राम से अधिक नहीं होगा।
※ 3। निरंतर गति बंद लूप नियंत्रण, कोई लोड या रेटेड लोड, एक ही गति।
※ 4। समायोज्य गति सीमा रेटेड गति का 8.7% -100% है।
※ 5। अन्य गति को अनुकूलित किया जा सकता है। तेज गति के लिए कृपया DGDD डायरेक्ट ड्राइव रोलर देखें।
※ 6। यह तालिका Sprocket संचालित मोड के लिए लागू है।
सिंगल ड्राइव सेगमेंट लोड पॉली-वी चालित मोड द्वारा 200 किलोग्राम से अधिक नहीं होगा।
सिंगल ड्राइव सेगमेंट लोड ओ-बेल्ट चालित मोड द्वारा 35 किग्रा से अधिक नहीं होगा।
※ 7। अधिकतम लोड और स्वीकार्य अधिकतम चालित रोलर: प्रत्येक ग्राहक द्वारा साइट के वास्तविक उपयोग में अंतर के कारण, जैसे कि रोलर इंस्टॉलेशन का स्तर, रोलर्स सेंट्रल पिच, माल के बीच संपर्क क्षेत्र ' नीचे और रोलर्स, आदि, यहां दिए गए डेटा केवल संदर्भ और सुझाव के लिए हैं। अधिक सटीक माप की आवश्यकता होती है, कृपया वास्तविक कार्य स्थितियों के बारे में बिक्री के साथ संवाद करें।
सुझावों: एक सिंगल मोटर ड्राइव रोलर की स्विच पावर सप्लाई, मोटर ड्राइव रोलर की शक्ति के 2 गुना के आधार पर चुना जाना चाहिए।

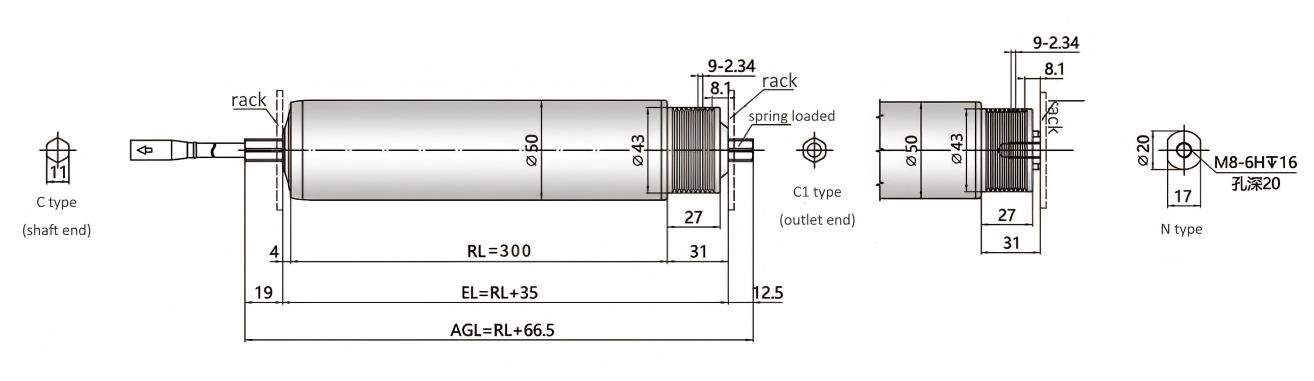

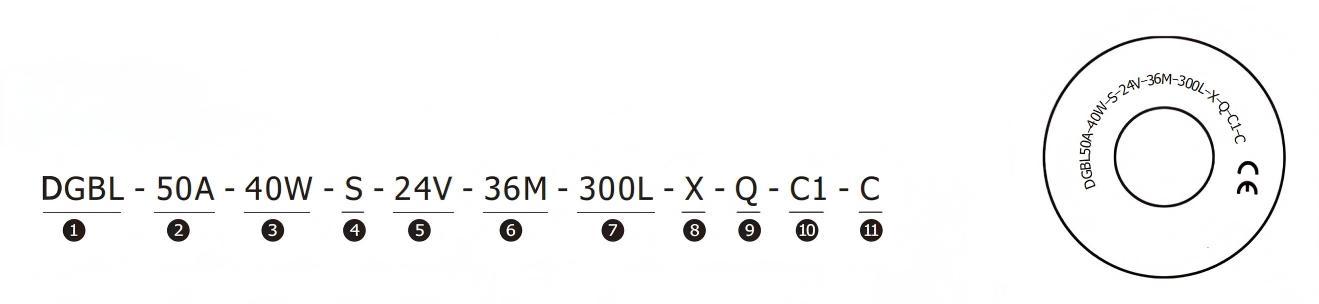

| ① रोलर प्रकार: प्रत्यक्ष वर्तमान मोटर ड्राइव रोलर | ⑦ रोलर शरीर की लंबाई: 300 मिमी (अनुकूलित) |
| ② रोलर व्यास: व्यास 50 मिमी | ⑧ रोलर बॉडी मटेरियल: एक्स: कार्बन स्टील, जस्ता-प्लेटेड पी: पु कोटिंग जेटी: रबर स्लीव JZ: रबर लैग्ड S3: SUS304 JP: PVC आस्तीन JG: सिलिकॉन स्लीव |
③ मोटर पावर: 40W, 50W (मानक मोटर) 80W, 100W (बढ़ाया मोटर) | ⑨ ड्राइव मोड: प्रश्न: पॉली-वी वी: वी-आकार T: टाइमिंग बेल्ट ई: ओ-रिंग बेल्ट O: ग्रूव्ड L: sprocket #: knurling I: सादा यू: ड्रम के आकार का ZT: पतला आस्तीन |
④ नियंत्रक प्रकार: S100, P100, K100, H100 | ⑩ आउटलेट अंत: C1: φ12 हेक्स 11 C2: M12 हेक्स 11 |
| ⑤ पावर वोल्टेज: DC24V, DC48V | ⑪ शाफ्ट अंत: C1: φ12 HEX 11 N: M8 महिला धागा |
| ⑥ रैखिक गति: 10, 14, 22, 26, 36, 51, 60, 83, 120 |
टिप्पणी:
※ अन्य वोल्टेज या रोलर आकार को अनुकूलित किया गया है।
※ विशेष आवश्यकता: डस्टप्रूफ और वॉटरप्रूफ (IP65) -HS, इलेक्ट्रॉनिक ब्रेक या मैकेनिकल ब्रेक- जेड,
स्प्रिंग लोडेड शाफ्ट- TX।
The टेपर्ड रोलर का रोलर बॉडी कार्बन स्टील या स्टेनलेस स्टील है।

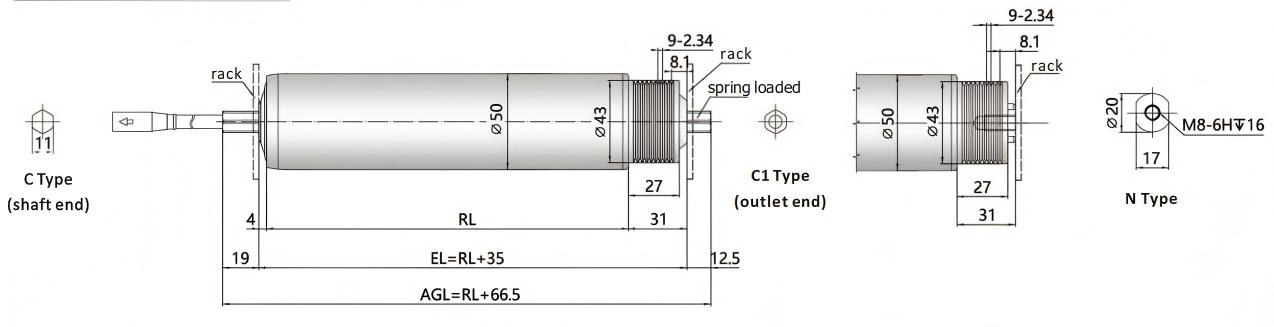

※ rl = रोलर लंबाई el = बढ़ते लंबाई agl = Shaft लंबाई
★ प्लेन रोलर: 50*1.5 मिमी स्टील ट्यूब, कार्बन स्टील, क्रोम प्लेटेड और स्टेनलेस स्टील 304 वैकल्पिक हैं।
अंत शाफ्ट: सी टाइप डिफ़ॉल्ट स्प्रिंग लोडेड शाफ्ट, वाटरप्रूफ फ़ंक्शन के बिना।
★ पॉली-वी:
① SUS304 चरखी, मिश्र धातु स्टील चरखी और बहुलक चरखी वैकल्पिक हैं, पीजे बेल्ट के लिए 9 ग्रूव्स।
② रोलर की लोड क्षमता ट्रांसमिशन व्यवस्था और पॉली-वी बेल्ट के प्रकार पर निर्भर करती है। जब कम संचालित रोलर्स होते हैं या जब 3pj या यहां तक कि 4pj पॉली-वी बेल्ट का उपयोग किया जाता है, तो लोड क्षमता अधिक होती है; इसके विपरीत, यह कम है।
③ मैक्स। लोड क्षमता 200 किग्रा तक पहुंच सकती है। यदि लोड 100 किलोग्राम से अधिक है, तो एक मिश्र धातु चरखी का चयन करने की आवश्यकता है। नोट: OD50 डिफ़ॉल्ट स्प्रिंग लोडेड शाफ्ट, वाटरप्रूफ फ़ंक्शन के बिना।

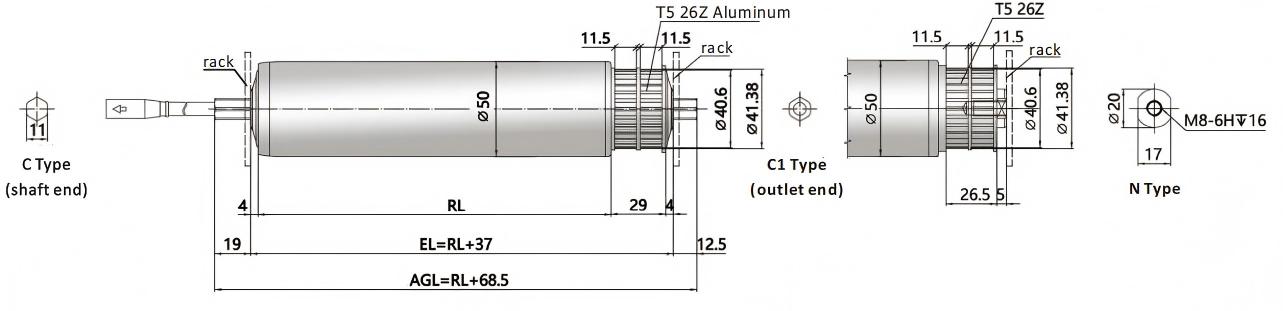

★ दांतेदार बेल्ट:
① दांतेदार बेल्ट प्रभावी रूप से फिसलने से रोक सकते हैं। उपरोक्त आंकड़ा एक ढाला नायलॉन दांतेदार बेल्ट पुली को दिखाता है, जिसमें 2 ग्रूव्स, 26 दांतों के साथ T5 प्रकार हैं। विशिष्टताओं के लिए विशेष आवश्यकताओं को अनुकूलित किया जा सकता है। उपलब्ध सामग्रियों में एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील और इंजीनियर प्लास्टिक पुली शामिल हैं।
② रोलर की लोड क्षमता ट्रांसमिशन व्यवस्था और दांतेदार बेल्ट के प्रकार द्वारा निर्धारित की जाती है। आम तौर पर, एक संदेश क्षेत्र के लिए लोड क्षमता 100 किलोग्राम तक पहुंच सकती है।

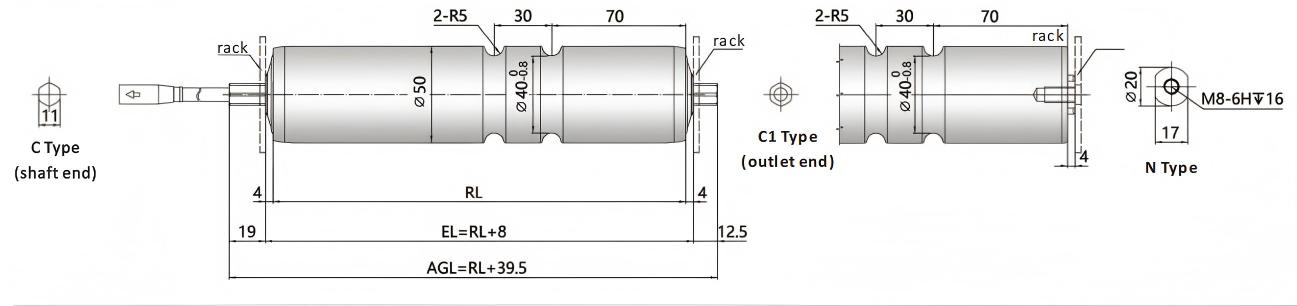

★ ग्रोव्ड:
① ग्रूव्ड रोलर्स पु ओ-रिंग बेल्ट द्वारा जुड़े हुए हैं, इसलिए यह प्रकाश व्यक्त करने वाले अनुप्रयोग के लिए बहुत काफी और उपयुक्त है।
② टोक़ तेजी से घटता है। एक सिंगल मोटर DIRVE रोलर केवल 7-8 निष्क्रिय रोलर्स को चला सकता है। एक में संदेश देने वाली इकाई, माल के एक टुकड़े का वजन 35 किग्रा से अधिक नहीं होना चाहिए।
नोट: जब ग्रूव्ड रोलर का अंत शाफ्ट स्प्रिंग लोडेड टाइप होता है, तो कृपया हमारी कंपनी से संपर्क करें ग्रूव्ड आयाम।

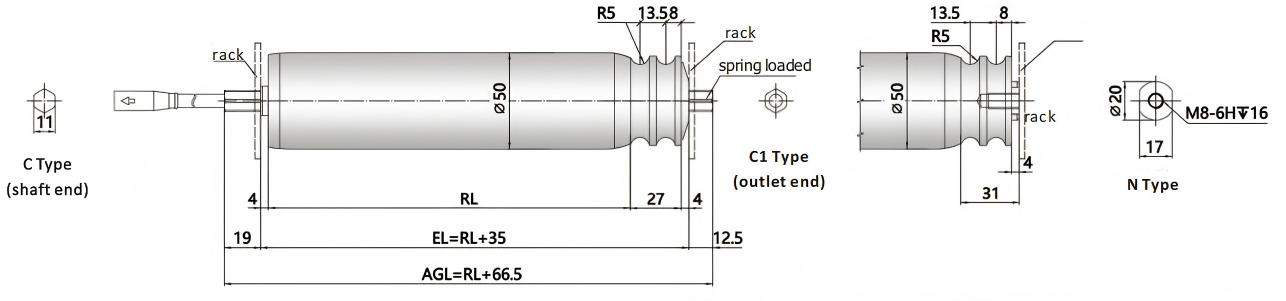

★ ओ-रिंग बेल्ट पुली:
① मोल्ड द्वारा निर्मित ओ-रिंग बेल्ट चरखी पु ओ-रिंग बेल्ट द्वारा जुड़े हुए हैं, इसलिए यह बहुत ही है और प्रकाश संदेश अनुप्रयोग के लिए उपयुक्त है।
② टोक़ तेजी से घटता है। एक सिंगल मोटर DIRVE रोलर केवल 7-8 निष्क्रिय रोलर्स को चला सकता है। में एक एकल संदेश इकाई, माल के एक टुकड़े का वजन 35 किग्रा से अधिक नहीं होना चाहिए।

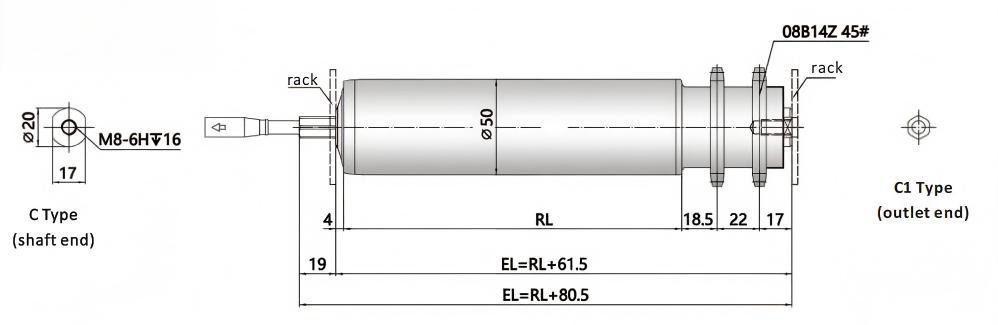

★ sprocket:
① भारी संदेश के लिए उपयुक्त हो, सामान्य रूप से स्प्रोकेट मॉडल नंबर 08B14T, सिंगल-पंक्ति या डबल-पंक्ति है। कार्बन स्टील या स्टेनलेस स्टील 304 वैकल्पिक हैं।
② टोक़ क्षीणन महत्वपूर्ण है। सर्वश्रेष्ठ ट्रांसमिशन प्रदर्शन को प्राप्त करने के लिए, डबल-पंक्ति ड्राइव को कन्वेयर के मध्य भाग में व्यवस्थित किया जाना चाहिए।

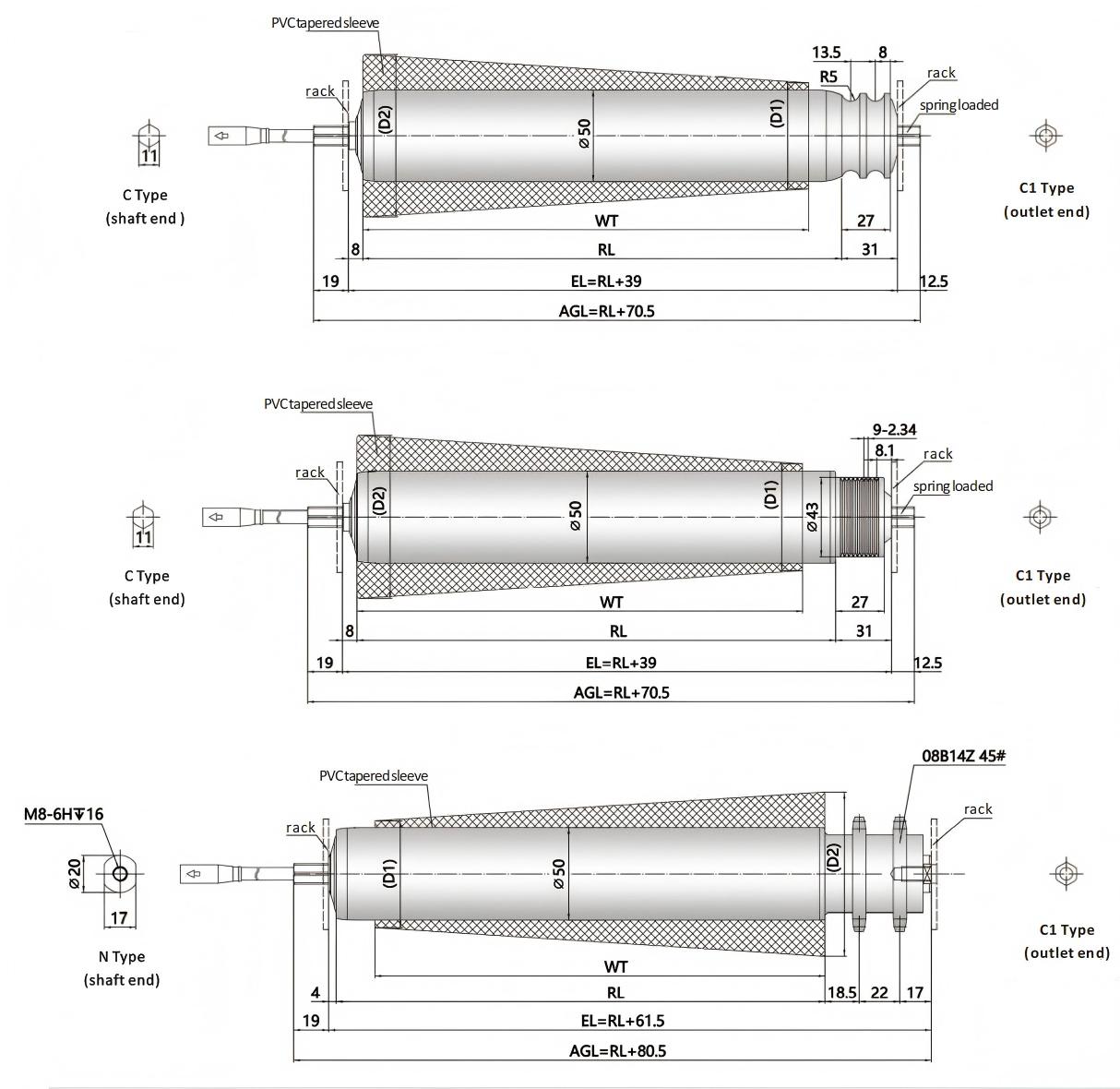

★ पतला आस्तीन:
① प्लास्टिक की पतला आस्तीन में 3.6 डिग्री का शंकु कोण होता है और यह घुमावदार परिवहन के लिए उपयुक्त होता है। यह शंकु आकार बनाने के लिए शंक्वाकार प्लास्टिक आस्तीन के कई वर्गों से बना हो सकता है।
② समर्पित टैपर्ड मोटर ड्राइव रोलर माउंटिंग ब्रैकेट का उपयोग करें। स्थापना के लिए बाहरी थ्रेड्स का उपयोग करने की सिफारिश नहीं की जाती है।
| ज़िंदगी | 250 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
| छोटा अंत | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 | Φ53.1 |
| बड़ा अंत | Φ69.1 | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
| ज़िंदगी | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| छोटा अंत | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | Φ56.0 | |
| बड़ा अंत | Φ74.4 | Φ80.8 | Φ87.1 | Φ93.7 | Φ100.0 | Φ106.3 | Φ112.6 | Φ118.3 | Φ124.7 |
मानक टर्मिनल बॉक्स बेस प्लेट और फिक्सिंग प्लेट द्वारा केबल आउटलेट के लिए शाफ्ट को फिक्सिंग।

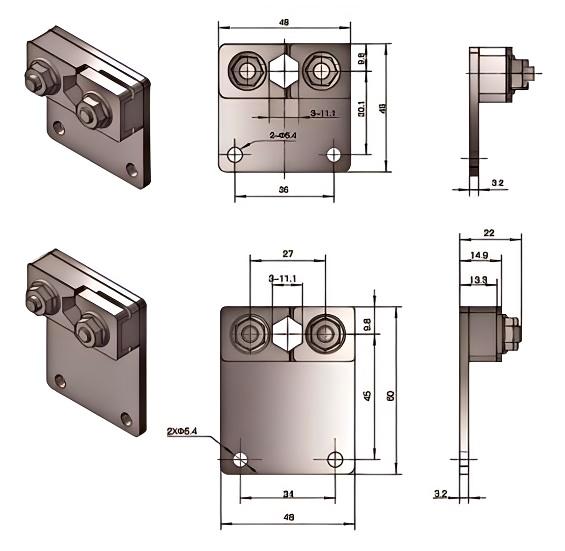

अक्षीय फिक्सिंग ब्रैकेट -compact प्रकार
◇ सामग्री: 3.2 मिमी मोटी जस्ती स्टील प्लेट
◇ केबल आउटलेट अंत अक्षीय को कसकर बंद किया जाना चाहिए
अक्षीय फिक्सिंग ब्रैकेट - मानक प्रकार
◇ सामग्री: 3.2 मिमी मोटी जस्ती स्टील प्लेट
◇ केबल आउटलेट अंत अक्षीय को कसकर बंद किया जाना चाहिए

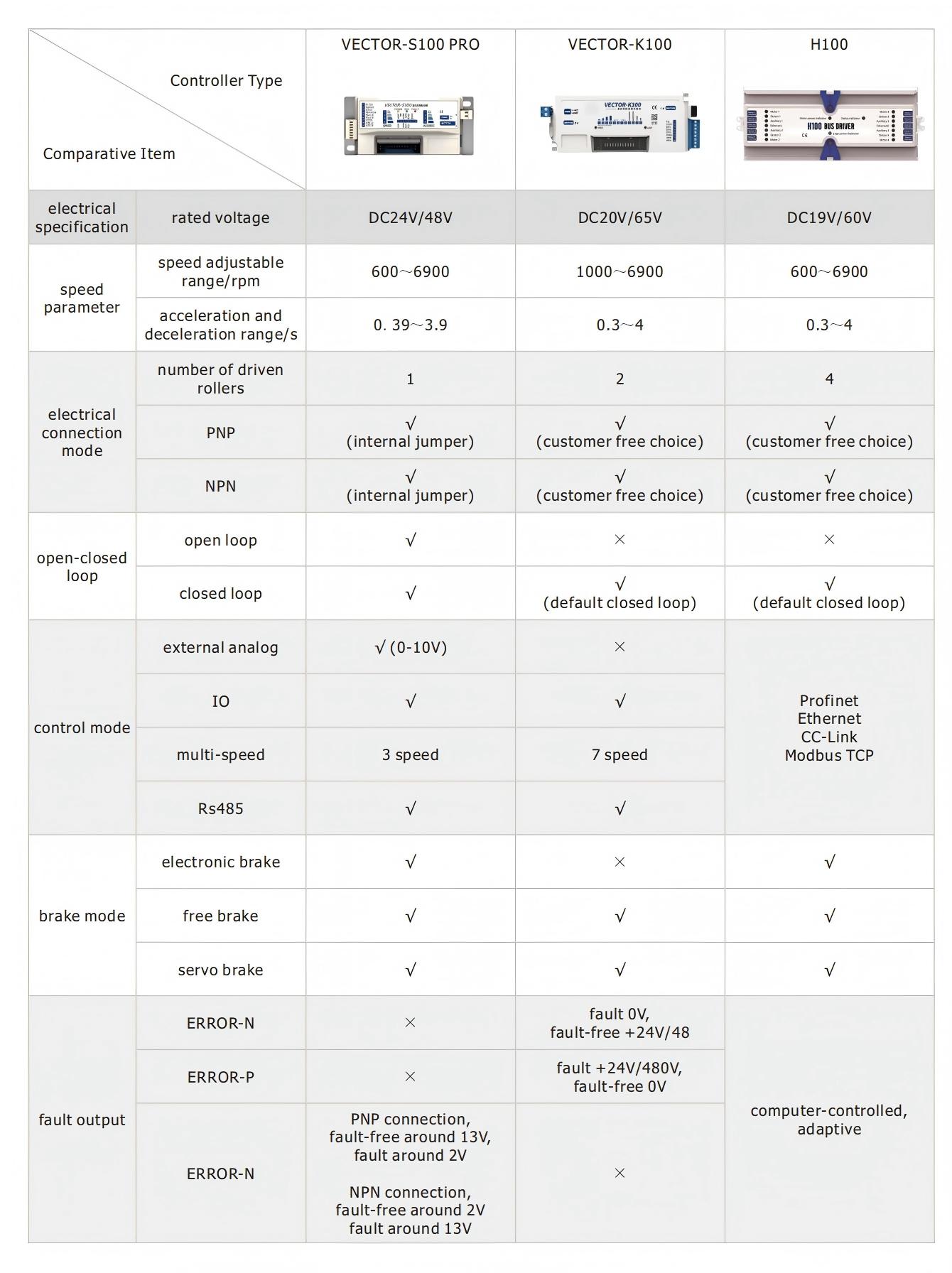

कई इंटेलिजेंट कंट्रोलर IO कंट्रोल और RS485 जैसे इंटरफेस का समर्थन करते हैं, जो सटीक और कुशल रिमोट कंट्रोल को सक्षम करते हैं। यह ऑपरेशन को अधिक बुद्धिमान और सुविधाजनक बनाता है।
