DGBL38 24V/48V ब्रशलेस गियर मोटर चालित रोलर
RONWIN
HS Code: 8431390000
एक मोटर ड्राइव रोलर (जिसे मोटर चालित रोलर या संचालित रोलर भी कहा जाता है) एक प्रकार का रोलर है जिसका उपयोग कन्वेयर सिस्टम में किया जाता है जो रोलर के अंदर सीधे एक इलेक्ट्रिक मोटर को एकीकृत करता है। पारंपरिक कन्वेयर सिस्टम के विपरीत, जहां एक बाहरी मोटर बेल्ट या चेन के माध्यम से रोलर्स को चलाता है, एक मोटर ड्राइव रोलर में एक अंतर्निहित मोटर होती है, जिससे सिस्टम अधिक कॉम्पैक्ट, कुशल और बनाए रखने में आसान हो जाता है।
स्वचालन और अनुकूलित संदेश के लिए बढ़ती मांग को संबोधित करने के लिए, खाद्य प्रसंस्करण और फार्मास्यूटिकल्स से लेकर इलेक्ट्रॉनिक्स और लॉजिस्टिक्स (हवाई अड्डों, डाक सेवाओं और वितरण केंद्रों को शामिल करना) के उद्योगों को व्यापक रूप से मोटर चालित रोलर (एमडीआर) का उपयोग किया जाता है। ये समाधान विभिन्न अनुप्रयोगों में कुशल और अनुकूलनीय सामग्री हैंडलिंग को सक्षम करने में महत्वपूर्ण भूमिका निभाते हैं।
DGBL60A श्रृंखला मोटर ड्राइव रोलर आसान गति समायोजन और उच्च प्रदर्शन प्रदान करता है, जो इसे भारी, मध्यम और प्रकाश लोड अनुप्रयोगों के लिए उपयुक्त बनाता है।
इसमें एक अंतर्निहित उच्च दक्षता वाले ब्रशलेस गियर रिडक्शन मोटर है जो मजबूत शक्ति और चिकनी संचालन प्रदान करता है। मिलान नियंत्रक के साथ, अधिक सुविधाजनक उपयोग के लिए सटीक गति नियंत्रण प्राप्त किया जाता है।
कई आउटपुट टॉर्क विकल्प उपलब्ध हैं- मानक शक्ति, उच्च शक्ति और उच्च टोक़ - विभिन्न लोड आवश्यकताओं को पूरा करने के लिए।
रोलर 24V या 48V के सुरक्षित डीसी वोल्टेज पर संचालित होता है।
स्पीड 1.04 मीटर/मिनट से 144 मीटर/मिनट तक होता है, जिसमें 8.7% से 100% की समायोज्य सीमा होती है।
कई बुद्धिमान नियंत्रकों के साथ संगत, यह I/O नियंत्रण और ZPA कार्यों का समर्थन करता है, और RS485, PROFINET, ETHERNET, CC- लिंक और मोडबस टीसीपी जैसे संचार इंटरफेस प्रदान करता है।
इसकी सरल स्थापना बुद्धिमान नियंत्रण प्रणालियों के लिए आसान एकीकरण को सक्षम करती है।
| 1। केबल | 3। सामने असर आवास | 5। गियर बॉक्स | 7। ट्यूब की दीवार | 9। अंत शाफ्ट |
| 2। आउटलेट एंड शाफ्ट | 4। मोटर | 6। स्थिरता | 8। रियर असर आवास | 10। हॉल चिप |
रैखिक गति | रफ़्तार समायोज्य रेंज 8.7% -100% m/मिनट | एस 1 वर्किंग मोड (40W) | एस 2 वर्किंग मोड (50W) | ||||||
| टोक़ (n.m) | कर्षण (एन) | टोक़ (n.m) | कर्षण (एन) | ||||||
| मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | ||
| 12 | 1.04-12 | 5.5 | 30.3 | 183 | 1008 | 7.11 | 39 | 237 | 1304 |
| 16 | 1.39-16 | 3.98 | 21.9 | 132 | 729 | 5.12 | 28.2 | 170 | 935 |
| 26 | 2.26-26 | 2.8 | 15.4 | 93 | 511 | 3.48 | 19.1 | 116 | 638 |
| 30 | 2.61-30 | 2.4 | 13.2 | 80 | 440 | 2.98 | 16.4 | 99 | 545 |
| 43 | 3.74-43 | 1.7 | 9.4 | 56 | 311 | 2.15 | 11.8 | 72 | 396 |
| 61 | 5.31-61 | 1.20 | 6.6 | 40 | 220 | 1.50 | 8.3 | 50 | 275 |
| 72 | 6.26-72 | 1.02 | 5.6 | 34 | 187 | 1.29 | 7.1 | 43 | 237 |
| 100 | 8.7-100 | 0.74 | 4.1 | 25 | 135 | 0.92 | 5.1 | 31 | 171 |
| 144 | 12.5-144 | 0.51 | 2.8 | 17 | 93.5 | 0.64 | 3.5 | 21 | 115 |
रैखिक गति | रफ़्तार समायोज्य रेंज 8.7% -100% m/मिनट | एस 1 वर्किंग मोड (40W) | एस 2 वर्किंग मोड (50W) | ||||||
| टोक़ (n.m) | कर्षण (एन) | टोक़ (n.m) | कर्षण (एन) | ||||||
| मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | मूल्यांकन | शुरू | ||
| 12 | 1.04-12 | 9.5 | 52.5 | 31.6 | 1741 | 10.6 | 53 | 380 | 2090 |
| 16 | 1.39-16 | 6.8 | 37.4 | 226 | 1243 | 7.68 | 38.4 | 272 | 1496 |
| 26 | 2.26-26 | 4.7 | 25.8 | 156 | 858 | 5.36 | 26.8 | 188 | 1034 |
| 30 | 2.61-30 | 4.1 | 22.6 | 136 | 748 | 4.6 | 23 | 164 | 902 |
| 43 | 3.74-43 | 2.9 | 16 | 96 | 528 | 3.3 | 16.5 | 116 | 638 |
| 61 | 5.31-61 | 2.0 | 11 | 66 | 363 | 2.3 | 11.5 | 80 | 440 |
| 72 | 6.26-72 | 1.75 | 9.6 | 58 | 319 | 1.97 | 9.85 | 70 | 385 |
| 100 | 8.7-100 | 1.3 | 7.2 | 43 | 236 | 1.42 | 7.1 | 52 | 286 |
| 144 | 12.5-144 | 0.88 | 4.8 | 29 | 159 | 0.98 | 4.9 | 35.2 | 193.6 |
टिप्पणी: █3-चरण गियर में कमी █ 2-चरण गियर में कमी
S1 वर्किंग मोड- निरंतर सामग्री परिवहन के लिए अलग -अलग, जैसे कि बेल्ट कन्वेयर।
S2 वर्किंग मोड- आंतरायिक सामग्री परिवहन के लिए अलग-अलग, जैसे कि बॉक्स-टाइप ट्रांसफर।
कंट्रोलर डिप स्विच फ़ंक्शन के माध्यम से S1/S2 वर्किंग मोड को स्विच करें।
※ 1। 1n = 0.1 kgf, 1n · m = 0.1 kgf · m।
※ 2। इस तालिका में मान केवल संदर्भ के लिए हैं। सिंगल ड्राइव सेगमेंट लोड पॉली-वी चालित मोड द्वारा 200 किलोग्राम से अधिक नहीं होगा।
※ 3। निरंतर गति बंद लूप नियंत्रण, कोई लोड या रेटेड लोड, एक ही गति।
※ 4। समायोज्य गति सीमा रेटेड गति का 8.7% -100% है।
※ 5। अन्य गति को अनुकूलित किया जा सकता है। तेज गति के लिए कृपया DGDD डायरेक्ट ड्राइव रोलर देखें।
※ 6। यह तालिका Sprocket संचालित मोड के लिए लागू है।
सिंगल ड्राइव सेगमेंट लोड पॉली-वी चालित मोड द्वारा 200 किलोग्राम से अधिक नहीं होगा।
सिंगल ड्राइव सेगमेंट लोड ओ-बेल्ट चालित मोड द्वारा 35 किग्रा से अधिक नहीं होगा।

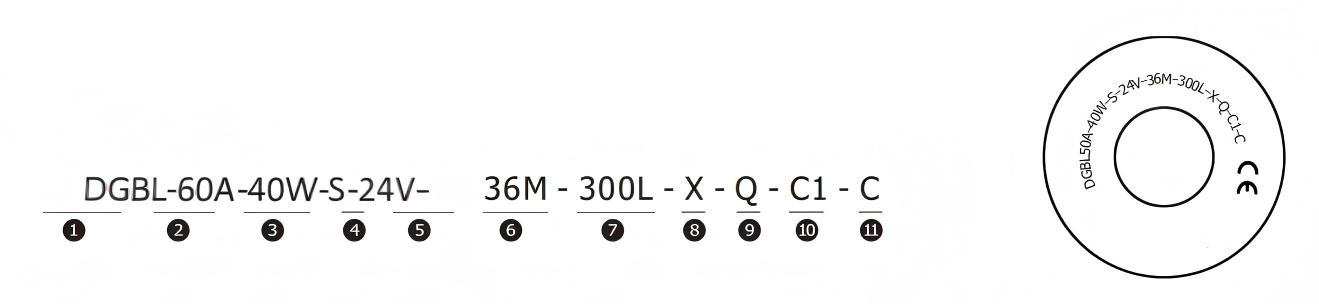

| ① रोलर प्रकार: प्रत्यक्ष वर्तमान मोटर ड्राइव रोलर | ⑦ रोलर शरीर की लंबाई: 300 मिमी (अनुकूलित) |
| ② रोलर व्यास: व्यास 60 मिमी | ⑧ रोलर बॉडी मटेरियल: एक्स: कार्बन स्टील, जस्ता-प्लेटेड पी: पु कोटिंग जेटी: रबर स्लीव JZ: रबर लैग्ड S3: SUS304 JP: PVC आस्तीन JG: सिलिकॉन स्लीव |
③ मोटर पावर: 40W, 50W (मानक मोटर) 80W, 100W (बढ़ाया मोटर) | ⑨ ड्राइव मोड: प्रश्न: पॉली-वी वी: वी-आकार T: टाइमिंग बेल्ट ई: ओ-रिंग बेल्ट O: ग्रूव्ड L: sprocket #: knurling I: सादा यू: ड्रम के आकार का ZT: पतला आस्तीन |
④ नियंत्रक प्रकार: S100, P100, K100, H100 | ⑩ आउटलेट अंत: C1: φ12 हेक्स 11 C2: M12 हेक्स 11 |
| ⑤ पावर वोल्टेज: DC24V, DC48V | ⑪ शाफ्ट अंत: C1: φ12 HEX 11 N: M8 महिला धागा |
| ⑥ रैखिक गति: 10, 14, 22, 26, 36, 51, 60, 83, 120 |
टिप्पणी:
※ अन्य वोल्टेज या रोलर आकार को अनुकूलित किया गया है।
※ विशेष आवश्यकता: डस्टप्रूफ और वॉटरप्रूफ (IP65) -HS, इलेक्ट्रॉनिक ब्रेक या मैकेनिकल ब्रेक- जेड,
स्प्रिंग लोडेड शाफ्ट- TX।
The टेपर्ड रोलर का रोलर बॉडी कार्बन स्टील या स्टेनलेस स्टील है।
※ rl = रोलर लंबाई el = बढ़ते लंबाई agl = Shaft लंबाई
★ प्लेन रोलर: 50*1.5 मिमी स्टील ट्यूब, कार्बन स्टील, क्रोम प्लेटेड और स्टेनलेस स्टील 304 वैकल्पिक हैं।
अंत शाफ्ट: सी टाइप डिफ़ॉल्ट स्प्रिंग लोडेड शाफ्ट, वाटरप्रूफ फ़ंक्शन के बिना।
★ पॉली-वी:
① SUS304 चरखी, मिश्र धातु स्टील चरखी और बहुलक चरखी वैकल्पिक हैं, पीजे बेल्ट के लिए 9 ग्रूव्स।
② रोलर की लोड क्षमता ट्रांसमिशन व्यवस्था और पॉली-वी बेल्ट के प्रकार पर निर्भर करती है। जब कम संचालित रोलर्स होते हैं या जब 3pj या यहां तक कि 4pj पॉली-वी बेल्ट का उपयोग किया जाता है, तो लोड क्षमता अधिक होती है; इसके विपरीत, यह कम है।
③ मैक्स। लोड क्षमता 200 किग्रा तक पहुंच सकती है। यदि लोड 100 किलोग्राम से अधिक है, तो एक मिश्र धातु चरखी का चयन करने की आवश्यकता है। नोट: OD50 डिफ़ॉल्ट स्प्रिंग लोडेड शाफ्ट, वाटरप्रूफ फ़ंक्शन के बिना।
★ दांतेदार बेल्ट:
① दांतेदार बेल्ट प्रभावी रूप से फिसलने से रोक सकते हैं। उपरोक्त आंकड़ा एक ढाला नायलॉन दांतेदार बेल्ट पुली को दिखाता है, जिसमें 2 ग्रूव्स, 26 दांतों के साथ T5 प्रकार हैं। विशिष्टताओं के लिए विशेष आवश्यकताओं को अनुकूलित किया जा सकता है। उपलब्ध सामग्रियों में एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील और इंजीनियर प्लास्टिक पुली शामिल हैं।
② रोलर की लोड क्षमता ट्रांसमिशन व्यवस्था और दांतेदार बेल्ट के प्रकार द्वारा निर्धारित की जाती है। आम तौर पर, एक संदेश क्षेत्र के लिए लोड क्षमता 100 किलोग्राम तक पहुंच सकती है।
★ ग्रोव्ड:
① ग्रूव्ड रोलर्स पु ओ-रिंग बेल्ट द्वारा जुड़े हुए हैं, इसलिए यह प्रकाश व्यक्त करने वाले अनुप्रयोग के लिए बहुत काफी और उपयुक्त है।
② टोक़ तेजी से घटता है। एक सिंगल मोटर DIRVE रोलर केवल 7-8 निष्क्रिय रोलर्स को चला सकता है। एक में संदेश देने वाली इकाई, माल के एक टुकड़े का वजन 35 किग्रा से अधिक नहीं होना चाहिए।
नोट: जब ग्रूव्ड रोलर का अंत शाफ्ट स्प्रिंग लोडेड टाइप होता है, तो कृपया हमारी कंपनी से संपर्क करें ग्रूव्ड आयाम।
★ ओ-रिंग बेल्ट पुली:
① मोल्ड द्वारा निर्मित ओ-रिंग बेल्ट चरखी पु ओ-रिंग बेल्ट द्वारा जुड़े हुए हैं, इसलिए यह बहुत ही है और प्रकाश संदेश अनुप्रयोग के लिए उपयुक्त है।
② टोक़ तेजी से घटता है। एक सिंगल मोटर DIRVE रोलर केवल 7-8 निष्क्रिय रोलर्स को चला सकता है। में एक एकल संदेश इकाई, माल के एक टुकड़े का वजन 35 किग्रा से अधिक नहीं होना चाहिए।
★ sprocket:
① भारी संदेश के लिए उपयुक्त हो, सामान्य रूप से स्प्रोकेट मॉडल नंबर 08B14T, सिंगल-पंक्ति या डबल-पंक्ति है। कार्बन स्टील या स्टेनलेस स्टील 304 वैकल्पिक हैं।
② टोक़ क्षीणन महत्वपूर्ण है। सर्वश्रेष्ठ ट्रांसमिशन प्रदर्शन को प्राप्त करने के लिए, डबल-पंक्ति ड्राइव को कन्वेयर के मध्य भाग में व्यवस्थित किया जाना चाहिए।
★ पतला आस्तीन:
① प्लास्टिक की पतला आस्तीन में 3.6 डिग्री का शंकु कोण होता है और यह घुमावदार परिवहन के लिए उपयुक्त होता है। यह शंकु आकार बनाने के लिए शंक्वाकार प्लास्टिक आस्तीन के कई वर्गों से बना हो सकता है।
② समर्पित टैपर्ड मोटर ड्राइव रोलर माउंटिंग ब्रैकेट का उपयोग करें। स्थापना के लिए बाहरी थ्रेड्स का उपयोग करने की सिफारिश नहीं की जाती है।
मानक टर्मिनल बॉक्स बेस प्लेट और फिक्सिंग प्लेट द्वारा केबल आउटलेट के लिए शाफ्ट को फिक्सिंग।
अक्षीय फिक्सिंग ब्रैकेट -compact प्रकार
◇ सामग्री: 3.2 मिमी मोटी जस्ती स्टील प्लेट
◇ केबल आउटलेट अंत अक्षीय को कसकर बंद किया जाना चाहिए
अक्षीय फिक्सिंग ब्रैकेट - मानक प्रकार
◇ सामग्री: 3.2 मिमी मोटी जस्ती स्टील प्लेट
◇ केबल आउटलेट अंत अक्षीय को कसकर बंद किया जाना चाहिए
कई इंटेलिजेंट कंट्रोलर IO कंट्रोल और RS485 जैसे इंटरफेस का समर्थन करते हैं, जो सटीक और कुशल रिमोट कंट्रोल को सक्षम करते हैं। यह ऑपरेशन को अधिक बुद्धिमान और सुविधाजनक बनाता है।
पॉली-वी चरखी प्रत्यक्ष वर्तमान जस्ती स्टील मोटर चालित रोलर
पॉली-वी चरखी प्रत्यक्ष वर्तमान स्टील मोटर चालित रोलर के साथ पु कोटिंग

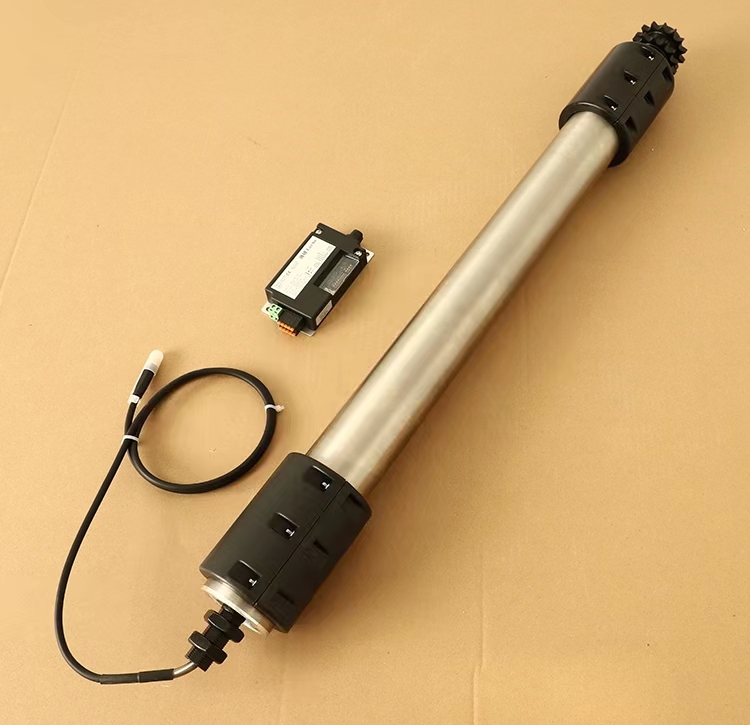

स्प्रोकसेट चेन ड्राइव घिरनी प्रत्यक्ष वर्तमान स्टील मोटर चालित रोलर
