26
RONWIN
HS Code: 8431390000
2625, 2638, 2651, 2676
विशेषताएं: ड्रॉप-इन फिक्सिंग, बॉल ट्रांसफर यूनिट बॉडी को ठोस स्टील बार के एक टुकड़े द्वारा मशीनीकृत किया जाता है, जिसमें स्टील लोड बॉल होती है जो भारी भार क्षमता, गंदगी निकास छेद, स्क्रू फिक्सिंग डिसमाउंटेबल कवर प्रदान करने में सक्षम होती है। सभी स्टेनलेस स्टील सामग्री अनुरोध पर उपलब्ध हैं।

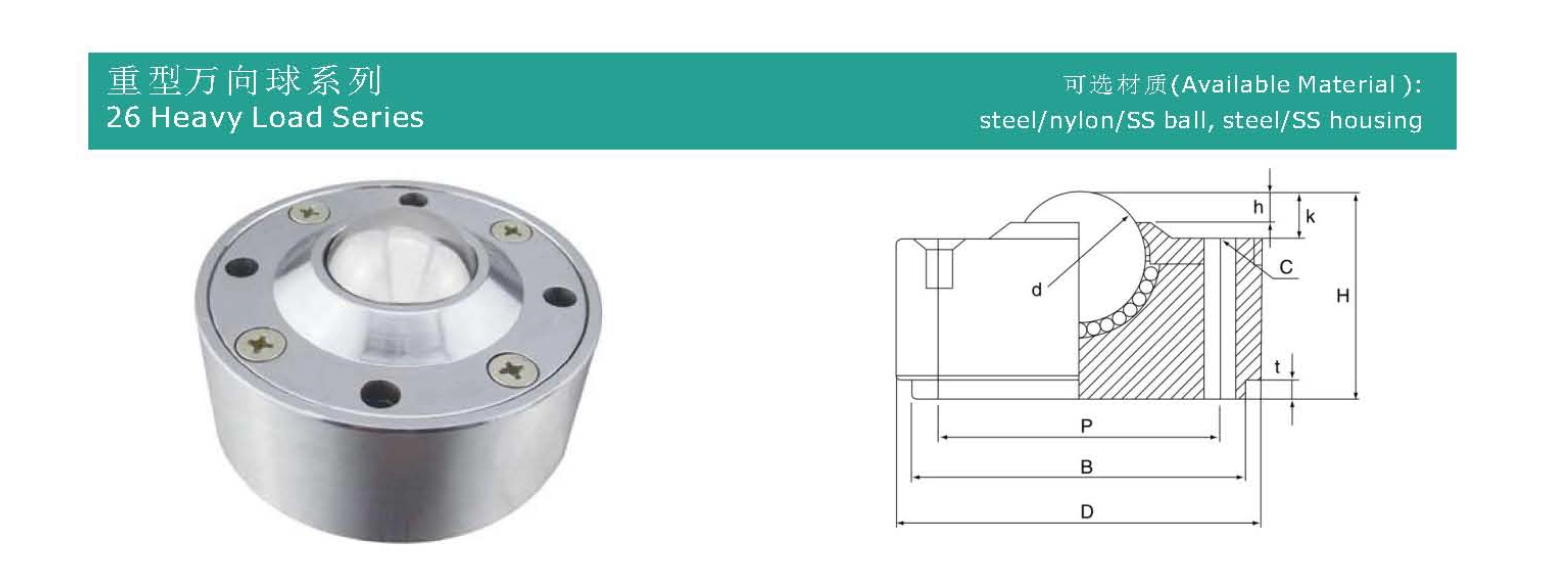

| मॉडल नं. | लोडिंग क्षमता (किग्रा) | आयाम (मिमी) | वज़न (जी) | |||||||||
| सामग्री | सुझाव दें | अधिकतम. | d | D | h | H | K | बी×टी | P | C | ||
| 2625 | बीएस/सीएस | 120 | 150 | 25.4 | 70 | 6 | 40 | 9 | 64×4 | 54 | 3-Φ6 | 900 |
| एसएस/एसएस | 100 | 130 | ||||||||||
| 2638 | बीएस/सीएस | 200 | 250 | 38.1 | 95 | 10 | 60 | 17 | 88×5 | 75 | 4-Φ8 | 2300 |
| एसएस/एसएस | 150 | 200 | ||||||||||
| 2651 | बीएस/सीएस | 250 | 300 | 50.8 | 107 | 10 | 70 | 19 | 105×5 | 86 | 4-Φ10 | 4500 |
| एसएस/एसएस | 150 | 200 | ||||||||||
| 2676 | बीएस/सीएस | 400 | 450 | 76 | 158 | 15 | 105 | 21 | 145×7.5 | 128 | 4-Φ12 | 10500 |
| एसएस/एसएस | 250 | 300 | ||||||||||
सटीक हेवी-ड्यूटी बॉल ट्रांसफर यूनिट एक उच्च शक्ति, उच्च-लोड रोलिंग मार्गदर्शन उपकरण है जिसे भारी उपकरण, बड़े वर्कपीस या संदेश प्रणालियों की सुचारू गति और सटीक स्थिति के लिए डिज़ाइन किया गया है। एक धँसी हुई माउंटिंग संरचना की विशेषता के साथ, यूनिट के बॉल हेड को माउंटिंग प्लेट की सतह के नीचे एम्बेड किया जा सकता है, जिससे वर्कपीस के हस्तक्षेप-मुक्त आंदोलन और सुचारू संक्रमण को सुनिश्चित करने के लिए असर वाली सतह के साथ एक फ्लश या थोड़ा फैला हुआ लेआउट प्राप्त किया जा सकता है।
उच्च भार क्षमता: उच्च गुणवत्ता वाले मिश्र धातु इस्पात (जैसे GCr15 असर स्टील) या सतह-कठोर उपचार से निर्मित, कई सौ किलोग्राम से लेकर कई टन तक की भार वहन क्षमता के साथ। भारी मशीनरी, मोल्ड हैंडलिंग, स्वचालित उत्पादन लाइनों और इसी तरह के अनुप्रयोगों के लिए उपयुक्त।
रिसेस्ड माउंटिंग: माउंटिंग प्लेट को संरचनात्मक हस्तक्षेप को रोकने, गेंद को आंशिक रूप से एम्बेड करने के लिए काउंटरबोर के साथ पूर्व-मशीनीकृत किया जाता है। निरंतर सपाट-सतह परिवहन या सीमलेस वर्कपीस स्लाइडिंग की आवश्यकता वाले अनुप्रयोगों के लिए विशेष रूप से आदर्श।
परिशुद्धता रोलिंग संरचना: आंतरिक रूप से परिशुद्धता गेंद या सुई बीयरिंग की कई पंक्तियों द्वारा समर्थित, कम-प्रतिरोध, उच्च-लचीलापन सुनिश्चित करते हुए गेंद का 360° रोटेशन और ड्राइविंग बल को कम करना।
सुरक्षात्मक डिज़ाइन: नमी, धूल भरे या हल्के संक्षारक औद्योगिक वातावरण के अनुकूल वैकल्पिक धूल-प्रूफ सील या कोटिंग्स (जैसे जस्ता या क्रोम प्लेटिंग)।
मॉड्यूलर संगतता: सरणी-प्रकार की स्थापना का समर्थन करता है, समान लेआउट के माध्यम से बड़े आकार के वर्कपीस के लिए संतुलित समर्थन और बहु-दिशात्मक आंदोलन को सक्षम करता है।
हेवी स्टैम्पिंग मोल्ड चेंजिंग स्लेज
बड़े मशीन टूल वर्कटेबल का सहायक स्थानांतरण
रसद छँटाई लाइनों के लिए गुरुत्वाकर्षण कन्वेयर मॉड्यूल
गोदाम रैक के लिए हेवी-लोड कार्गो ट्रांसफर सिस्टम
विशेष वाहनों के लिए लोड-बेयरिंग स्टीयरिंग तंत्र (उदाहरण के लिए, एयरोस्पेस उपकरण ट्रांसपोर्टर)
बोल्ट के माध्यम से सुरक्षित बॉल ट्रांसफर यूनिट के साथ, माउंटिंग बेस प्लेट में मशीनीकृत सटीक काउंटरबोर की आवश्यकता होती है।
स्टील प्लेट, एल्यूमीनियम प्रोफाइल, या विशेष गाइड रेल सतहों के साथ संगत। स्थापना के बाद नियमित स्नेहन रखरखाव इंटरफेस की सिफारिश की जाती है।
विभिन्न विशिष्टताओं में उपलब्ध: गेंद का व्यास (उदाहरण के लिए, 25 मिमी-100 मिमी), थ्रेड होल आयाम, फलाव ऊंचाई, और अन्य अनुकूलन योग्य विकल्प।
कुशल और श्रम-बचत: भारी वस्तुओं को हिलाने पर घर्षण प्रतिरोध को काफी कम कर देता है, जिससे परिचालन दक्षता में सुधार होता है।
स्थान अनुकूलन: धँसा हुआ डिज़ाइन एक सपाट कामकाजी सतह को बनाए रखते हुए ऊर्ध्वाधर स्थान बचाता है।
टिकाऊ और स्थिर: गर्मी उपचार प्रक्रियाएं और पहनने के लिए प्रतिरोधी सामग्री सेवा जीवन का विस्तार करती हैं और दीर्घकालिक रखरखाव लागत को कम करती हैं।
धंसी हुई सटीक हेवी-ड्यूटी बॉल ट्रांसफर इकाई औद्योगिक हेवी-लोड हैंडलिंग क्षेत्र में एक मुख्य कार्यात्मक घटक है। इसकी एम्बेडेड माउंटिंग और उच्च लोड-बेयरिंग डिज़ाइन स्थिरता और लचीलेपन को संतुलित करती है, जो इसे परिशुद्धता, भार क्षमता और स्थानिक लेआउट के लिए कठोर आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त बनाती है।
