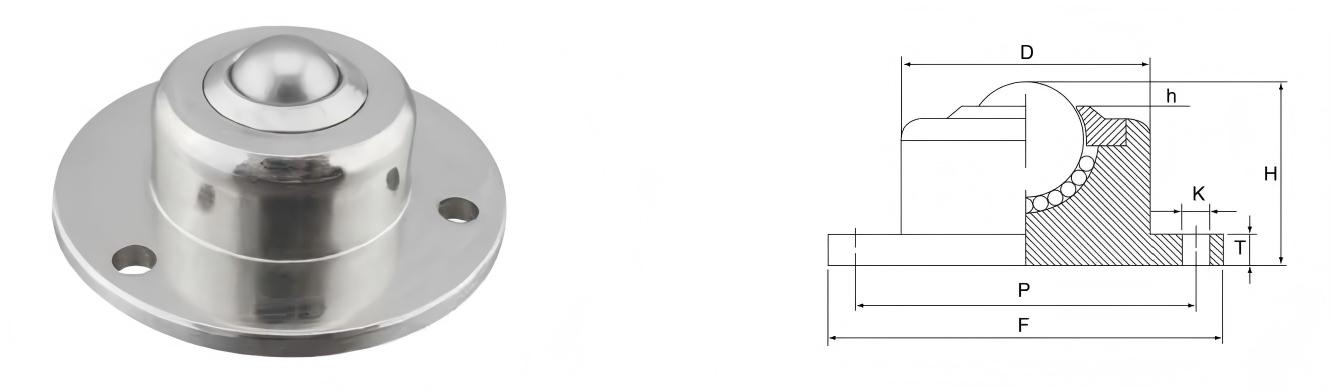

टफ सीरीज बेस फिक्सिंग मीडियम लोड बॉल ट्रांसफर यूनिट

26 सीरीज टफ  बेस फिक्सिंग मीडियम लोड बॉल ट्रांसफर यूनिट

"टफ सीरीज बेस फिक्सिंग मीडियम लोड बॉल ट्रांसफर यूनिट" एक मजबूत, बहुमुखी सर्वदिशात्मक सामग्री हैंडलिंग घटक है जिसे सामान्य औद्योगिक अनुप्रयोगों में विश्वसनीय प्रदर्शन के लिए डिज़ाइन किया गया है। नाम ही इसकी प्रमुख विशेषताओं की ओर इशारा करता है:

• "टफ सीरीज़": कठिन कार्यशाला और कारखाने के वातावरण में स्थायित्व और दीर्घायु के लिए निर्मित उत्पाद श्रृंखला को इंगित करता है।

• "बेस फिक्सिंग": निर्दिष्ट करता है कि इसमें सतह पर सुरक्षित और सीधी बोल्टिंग के लिए पूर्व-ड्रिल किए गए छेद के साथ एक सपाट, निकला हुआ आधार है।

• "मध्यम भार": इसकी क्षमता सीमा को परिभाषित करता है, जो लाइट-ड्यूटी प्लास्टिक इकाइयों और हेवी-ड्यूटी स्प्रिंग-लोडेड इकाइयों के बीच स्थित है, जो आम तौर पर प्रति यूनिट दसियों किलोग्राम से लेकर कई सौ किलोग्राम तक भार संभालती है।

• "बॉल ट्रांसफर यूनिट": मुख्य घटक - एक आवास में बैठी एक गेंद जो किसी भी क्षैतिज दिशा में कम-घर्षण आंदोलन की अनुमति देती है।

प्रमुख विशेषताऐं

इस इकाई को प्रदर्शन के संतुलन, उपयोग में आसानी और लागत-प्रभावशीलता के लिए इंजीनियर किया गया है।

1. टिकाऊ निर्माण:

• फ़ीचर: आवास आम तौर पर दबाए गए स्टील, मशीनीकृत स्टील या कच्चे लोहे से बना होता है, जो एक मजबूत और कठोर संरचना प्रदान करता है। लोड-बेयरिंग बॉल उच्च पहनने के प्रतिरोध और सुचारू संचालन के लिए कठोर क्रोम स्टील से बनी है।

• लाभ: शारीरिक दस्तक, घर्षण और एक सामान्य औद्योगिक सेटिंग के निरंतर उपयोग का सामना करता है, जो लंबी सेवा जीवन प्रदान करता है।

2. बेस फिक्सिंग (फ्लैंज माउंटिंग):

• फ़ीचर: यूनिट में दो या दो से अधिक बोल्ट छेद वाला एक सपाट, गोलाकार या चौकोर आधार होता है। यह इसे मानक बोल्ट या स्क्रू का उपयोग करके सतह पर सुरक्षित रूप से बांधने की अनुमति देता है।

• लाभ: यह सबसे आम और सरल माउंटिंग विधि है। यह उत्कृष्ट स्थिरता प्रदान करता है, यूनिट को साइड लोड के तहत घूमने से रोकता है, और स्थापना और प्रतिस्थापन को त्वरित और आसान बनाता है।

3. मध्यम भार क्षमता:

• फ़ीचर: एक असर ज्यामिति और सामग्री के साथ डिज़ाइन किया गया है जो महत्वपूर्ण लेकिन अत्यधिक वजन सीमा का समर्थन नहीं करता है। क्षमताएं उत्पाद विनिर्देशों में स्पष्ट रूप से परिभाषित हैं (उदाहरण के लिए, 150 किग्रा, 250 किग्रा, 500 किग्रा प्रति यूनिट)।

• लाभ: अत्यधिक इंजीनियरिंग और हेवी-ड्यूटी इकाई की लागत के बिना रोजमर्रा के अधिकांश सामग्री प्रबंधन कार्यों के लिए आदर्श। एप्लिकेशन में घटक को सही आकार देने की अनुमति देता है।

4. सहज सर्वदिशात्मक गति:

• फ़ीचर: बड़ी मुख्य गेंद आवास के भीतर मौजूद छोटे, सटीक-निर्मित बॉल बेयरिंग के बिस्तर पर घूमती है। यह किसी भी दिशा में सहज, कम-घर्षण गति बनाता है।

• लाभ: ऑपरेटरों को न्यूनतम प्रयास के साथ भार को आसानी से धकेलने, घुमाने और स्थिति में लाने की अनुमति देता है, जिससे दक्षता बढ़ती है और कर्मचारी की थकान कम होती है।

5. एकीकृत सीलिंग:

• फ़ीचर: इस श्रेणी की अधिकांश इकाइयों में मुख्य गेंद के चारों ओर रबर या सिंथेटिक सील शामिल हैं। ये अक्सर भूलभुलैया-शैली या लिप सील होते हैं।

• लाभ: आंतरिक बॉल बेयरिंग तंत्र को धूल, गंदगी, चिप्स और अन्य दूषित पदार्थों से बचाता है। यह समय से पहले विफलता को रोकता है और लगातार प्रदर्शन सुनिश्चित करता है, जिससे यह लकड़ी की दुकानों या धातु निर्माण की दुकानों जैसे वातावरण के लिए उपयुक्त हो जाता है।

6. पूर्व चिकनाई और कम रखरखाव:

• फ़ीचर: ये इकाइयाँ आमतौर पर कारखाने में ग्रीस से भरी होती हैं, जो सामान्य परिचालन स्थितियों के तहत उनके पूरे सेवा जीवन के लिए पर्याप्त स्नेहन प्रदान करती हैं।

• लाभ: किसी नियमित रखरखाव की आवश्यकता नहीं है, जिससे डाउनटाइम और स्वामित्व की कुल लागत कम हो जाती है।

अनुप्रयोग

टफ सीरीज़ मीडियम लोड यूनिट अपनी बहुमुखी प्रतिभा के कारण उद्योग में पाए जाने वाले सबसे आम प्रकारों में से एक है। इसके अनुप्रयोग व्यापक हैं जहाँ भी भार को मैन्युअल रूप से ले जाने, स्थापित करने या स्थानांतरित करने की आवश्यकता होती है।

1. बॉल ट्रांसफर टेबल्स:

• उपयोग का मामला: बहु-दिशात्मक स्थानांतरण सतह बनाने के लिए इन इकाइयों की एक श्रृंखला को स्टील टेबलटॉप पर फ्लश लगाया जाता है।

• इसका उपयोग क्यों किया जाता है: ऑपरेटरों को कन्वेयर लाइनों या वर्कस्टेशनों के बीच बक्से, कार्टन, टोट्स या निर्मित भागों की दिशा आसानी से बदलने की अनुमति देता है।

2. कन्वेयर लाइन स्थानांतरण बिंदु:

• उपयोग केस: किसी अन्य लाइन, फूस या स्टेजिंग क्षेत्र पर उत्पादों के मैन्युअल हस्तांतरण की सुविधा के लिए रोलर या बेल्ट कन्वेयर के अंत में उपयोग किया जाता है।

• इसका उपयोग क्यों किया जाता है: हर दिशा में एक संचालित कन्वेयर की आवश्यकता के बिना वस्तुओं को किनारे या ऑफ-एक्सिस पर ले जाने की लचीलापन प्रदान करता है।

3. पैकेजिंग और असेंबली स्टेशन:

• उपयोग केस: श्रमिकों को घटकों को आसानी से घुमाने और स्थिति में लाने की अनुमति देने के लिए कार्यक्षेत्र या असेंबली जिग्स पर लगाया गया।

• इसका उपयोग क्यों किया जाता है: भारी वजन उठाए बिना उत्पाद के सभी पक्षों तक आसान पहुंच की अनुमति देकर एर्गोनॉमिक्स और उत्पादकता बढ़ाता है।

4. लोड संरेखण और स्थिति निर्धारण:

• उपयोग केस: मशीन टूल्स, फिक्स्चर, या पैलेट जैसी भारी वस्तुओं को उनकी सटीक अंतिम स्थिति में स्लाइड करने में मदद करने के लिए मशीनरी लोडिंग क्षेत्रों में उपयोग किया जाता है।

• इसका उपयोग क्यों किया जाता है: सर्वदिशात्मक गति ठीक समायोजन को सरल और सटीक बनाती है।

5. स्लाइडिंग दरवाजा और गेट तंत्र:

• उपयोग का मामला: भारी औद्योगिक स्लाइडिंग दरवाजे या गेट के वजन का समर्थन करना, उन्हें आसानी से स्लाइड करने की इजाजत देता है।

• इसका उपयोग क्यों किया जाता है: बॉल ट्रांसफर इकाई घर्षण को कम करते हुए भार को संभालती है।

अन्य बॉल ट्रांसफर इकाइयों के साथ तुलना

2610, 2613, 2619

विशेषताएं: 10 मिमी, 13 मिमी और 19 मिमी व्यास की लोडिंग गेंद। बेयरिंग स्टील बॉल के साथ ठोस सीएनसी मशीनीकृत स्टील बॉडी,   मध्यम भार, गंदगी निकास छेद। स्टेनलेस स्टील बॉडी और गेंदें उपलब्ध हैं।

निष्कर्ष

संक्षेप में, टफ सीरीज बेस फिक्सिंग मीडियम लोड बॉल ट्रांसफर यूनिट सर्वदिशात्मक सामग्री हैंडलिंग दुनिया का भरोसेमंद वर्कहॉर्स है। एक सरल और सुरक्षित माउंटिंग सिस्टम, मजबूत स्टील निर्माण और परिभाषित मध्यम-भार क्षमता का संयोजन इसे विनिर्माण, भंडारण और असेंबली में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श, लागत प्रभावी समाधान बनाता है। जब आपको भारी भार के लिए विश्वसनीय, कम-घर्षण संचलन की आवश्यकता होती है, लेकिन किसी विशेष हेवी-ड्यूटी इकाई की अत्यधिक क्षमता या शॉक-अवशोषण की आवश्यकता नहीं होती है, तो यह एक पसंदीदा विकल्प है।
